Frenos Hidráulicos: Partes, Tipos y Funcionamiento

Los sistemas de frenos son, sin lugar a dudas, uno de los mecanismos más importantes en cualquier vehículo, garantizando la seguridad del conductor, los pasajeros y quienes les rodean. Entre los diferentes tipos de sistemas de frenado existentes, el sistema de frenos hidráulicos destaca por su eficiencia y extendido uso en una amplia variedad de automóviles y camiones. Comprender cómo funciona este indispensable sistema y cuáles son las piezas que lo componen es fundamental para su correcto mantenimiento y para asegurar un desempeño óptimo al momento de detener el vehículo.

El principio básico detrás de cualquier sistema de frenado es la transmisión de fuerza desde el punto donde el conductor inicia la acción (el pedal o palanca) hasta los mecanismos ubicados en las ruedas, que son los encargados de generar la fricción necesaria para reducir la velocidad o detener completamente el vehículo. La diferencia entre los distintos tipos de frenos radica principalmente en cómo se transmite esa fuerza.

¿Qué es un Sistema de Frenos Hidráulicos?

Lo que define a un sistema de frenos hidráulicos y lo distingue de alternativas como los frenos mecánicos o de aire, es el uso de un fluido especial, conocido comúnmente como líquido de frenos. Este líquido actúa como el medio a través del cual se transmite la potencia o fuerza de frenado desde el pedal hasta las ruedas. Al aprovechar las propiedades de los fluidos incompresibles, este sistema permite una transmisión de fuerza eficiente y uniforme a todas las ruedas equipadas con el sistema.

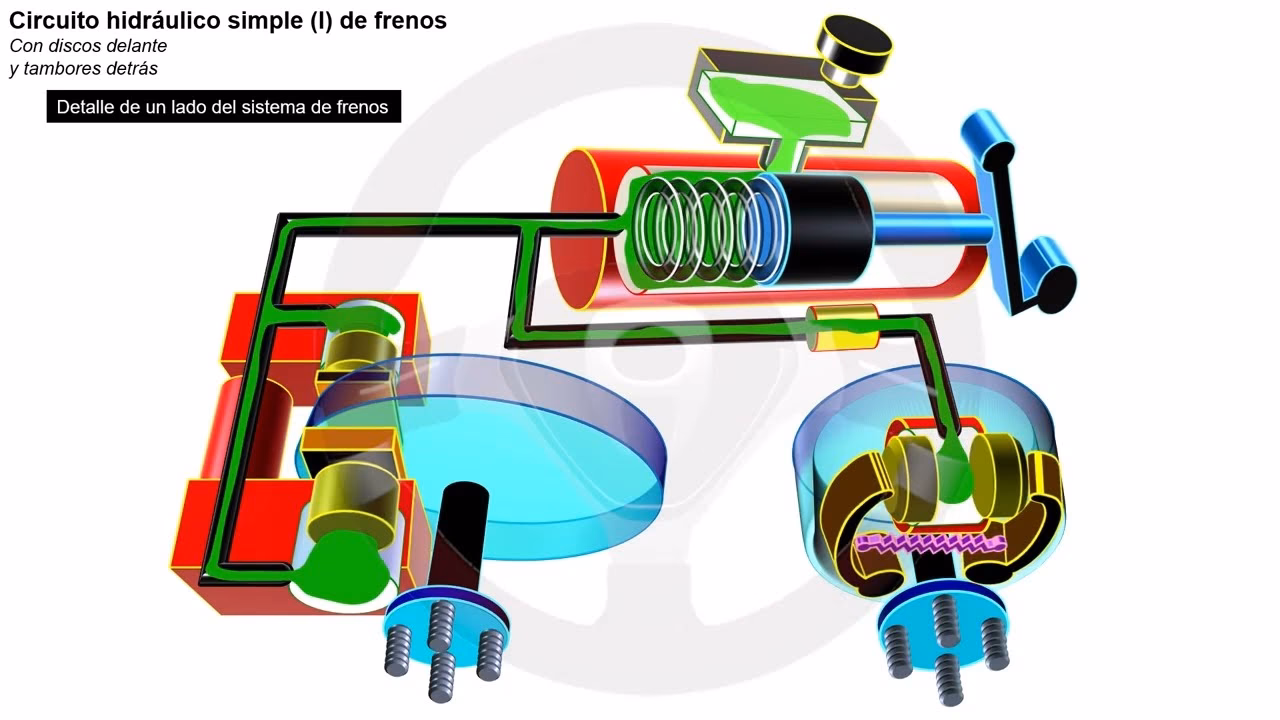

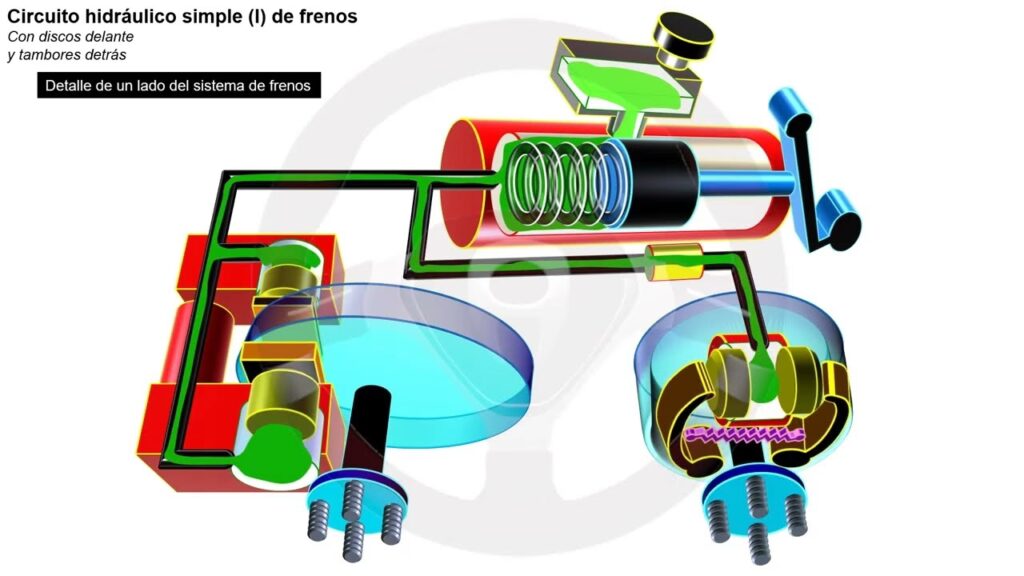

Componentes Clave del Sistema Hidráulico

Para entender cómo funciona este sistema, es crucial conocer las piezas que lo integran. Un sistema de frenos hidráulicos típico está compuesto por varios elementos que trabajan en conjunto:

• El Pedal o Palanca de Freno: Es el punto de interacción inicial del conductor con el sistema. Al presionarlo, se aplica una fuerza mecánica que inicia todo el proceso de frenado.
• El Cilindro Maestro: Ubicado generalmente cerca del pedal, este componente es fundamental. Contiene uno o varios pistones que, al ser empujados por la acción del pedal, ejercen presión sobre el líquido de frenos. Es aquí donde se genera la presión hidráulica necesaria para activar los frenos en las ruedas.
• El Líquido de Frenos: Este fluido hidráulico es el medio transmisor de la fuerza. Debe tener propiedades específicas, como ser incompresible y resistir altas temperaturas, para funcionar eficazmente en el sistema.
• Las Mangueras y Conductos: Son las tuberías y conductos por los que el líquido de frenos presurizado viaja desde el cilindro maestro hasta los mecanismos de frenado en cada rueda.
• El Mecanismo de Contacto para el Frenado: Este es el conjunto de piezas ubicado en las ruedas que, al ser activado por la presión hidráulica, genera fricción para detener el giro de la rueda. Existen dos tipos principales: los frenos de disco y los frenos de tambor.

El Proceso de Frenado Hidráulico: Paso a Paso

El funcionamiento de un sistema de frenos hidráulicos sigue una secuencia lógica y eficiente:

1. El conductor presiona el pedal de freno.
2. Esta acción aplica fuerza mecánica sobre el pistón o pistones dentro del cilindro maestro.
3. El pistón empuja el líquido de frenos contenido en el cilindro.
4. Al ser un fluido, el líquido transmite la presión generada por el pistón de manera uniforme a través de todo el sistema hidráulico.
5. El líquido presurizado viaja por las mangueras y conductos hasta llegar a los cilindros secundarios o pinzas de freno ubicados en las ruedas.
6. La presión hidráulica en estos cilindros o pinzas activa el mecanismo de contacto (ya sea expandiendo zapatas o presionando pastillas).
7. Las piezas de fricción (zapatas o pastillas) entran en contacto con una superficie giratoria (tambor o disco) conectada a la rueda.
8. La fricción generada entre las piezas estáticas y la superficie giratoria convierte la energía cinética del vehículo en calor, reduciendo la velocidad o deteniendo la rueda por completo.

Tipos Principales de Frenos Hidráulicos

Como mencionamos, la principal diferencia entre los tipos de frenos hidráulicos radica en el mecanismo de contacto final que se encuentra en las ruedas. Los dos tipos más comunes son los frenos de tambor y los frenos de disco.

Frenos de Tambor: Componentes y Funcionamiento

En un sistema de freno de tambor, el mecanismo de contacto se encuentra dentro de una estructura cilíndrica llamada tambor. Sus partes principales son:

• El Tambor: Una pieza en forma de cilindro que está conectada a la rueda o al eje y, por lo tanto, gira junto con ella.
• Las Zapatas: Generalmente son dos piezas curvadas recubiertas con material de fricción. Se ubican dentro del tambor pero son estáticas, fijadas a una placa de soporte.
• El Cilindro de Rueda: Pequeño cilindro hidráulico que recibe la presión del líquido de frenos y contiene pistones que empujan las zapatas.

El funcionamiento es el siguiente: Cuando llega la presión hidráulica al cilindro de rueda, sus pistones se expanden. Estos pistones empujan las zapatas hacia afuera, forzándolas a hacer contacto con la superficie interior del tambor, que está girando. La fricción entre las zapatas y el tambor es lo que detiene la rueda.

Frenos de Disco: Componentes y Funcionamiento

Los frenos de disco utilizan un método diferente para generar fricción. Sus componentes clave incluyen:

• El Disco: Una placa redonda y plana, generalmente de metal, que está conectada a la rueda y gira solidariamente con ella.
• La Pinza (Caliper): Una estructura que se monta sobre el disco y alberga uno o varios pistones hidráulicos. Es estática y no gira.
• Las Pastillas de Freno: Son dos piezas planas recubiertas con material de fricción, ubicadas dentro de la pinza, a cada lado del disco.

El funcionamiento es así: Cuando el líquido de frenos presurizado llega a la pinza, empuja los pistones dentro de ella. Estos pistones, a su vez, presionan las pastillas de freno contra las superficies del disco giratorio. La fricción generada al 'apretar' el disco entre las pastillas es lo que reduce la velocidad o detiene la rueda.

Comparativa: Frenos de Tambor vs. Frenos de Disco

Aunque ambos sistemas usan la presión hidráulica para generar fricción, sus mecanismos de contacto son distintos:

Ventajas de Elegir Frenos Hidráulicos

El sistema de frenos hidráulicos ofrece diversas ventajas que lo hacen una opción preferente en muchos vehículos:

• Detención Rápida: Permiten una respuesta de frenado veloz cuando se necesita.
• Mayor Fuerza de Frenado: Generan una fuerza de frenado significativamente mayor en comparación con sistemas mecánicos.
• Menos Frecuencia de Fallas: Presentan una acción más directa entre el pedal y el mecanismo de frenado en la rueda, lo que puede resultar en menos puntos de fallo.
• Diseño Más Sencillo: Comparado con algunos sistemas mecánicos, el diseño hidráulico puede ser más simple, con menos piezas móviles complejas.
• Mantenimiento y Montaje Prácticos: Su diseño facilita las tareas de mantenimiento y el proceso de montaje.

Es importante notar que la seguridad primordial que proporcionan estos sistemas radica en su capacidad para detener el vehículo de manera eficiente.

Mantenimiento y Cuidados para un Sistema Óptimo

Para garantizar que un sistema de frenos hidráulicos funcione siempre de manera óptima y segura, es fundamental seguir ciertas recomendaciones y realizar un mantenimiento preventivo regular. Ignorar estos cuidados puede comprometer seriamente la capacidad de frenado del vehículo.

• Evitar Frenados Bruscos Excesivos: Si bien el sistema es robusto, los frenazos muy fuertes y constantes pueden aumentar el desgaste de los componentes y elevar la temperatura del líquido de frenos.
• Revisar el Nivel de Líquido de Frenos: Es crucial verificar el nivel del líquido de frenos de forma frecuente y asegurarse de que se mantenga dentro del rango adecuado. Un nivel bajo puede indicar una fuga o desgaste excesivo.
• Cambio Periódico del Líquido de Frenos: El fluido hidráulico puede degradarse con el tiempo y absorber humedad, lo que reduce su punto de ebullición y puede causar fallos. Se recomienda cambiar el líquido de frenos cada 2 años u 80 mil kilómetros recorridos, lo que ocurra primero.
• Inspección y Reemplazo de Pastillas y Zapatas: Las piezas de fricción se desgastan con el uso. Se debe revisar frecuentemente el estado de las pastillas de freno (para frenos de disco) y reemplazarlas aproximadamente cada 25 mil kilómetros, aunque esto puede variar según el estilo de conducción. Para los frenos de tambor, se menciona la recomendación de reemplazar la zapata después de 4 cambios de pastillas de freno para mayor seguridad, aunque esta correlación puede depender del diseño específico del sistema (en vehículos que usan discos delanteros y tambores traseros, por ejemplo). Es vital inspeccionar su grosor y estado regularmente.
• Verificación de la Efectividad de Frenado: Es aconsejable chequear la capacidad de frenado en cada una de las ruedas periódicamente, utilizando herramientas como un medidor de frenos si es posible, para asegurar que el frenado sea uniforme y efectivo.
• Revisión de Luces de Freno: Asegurarse de que los faros y luces de freno funcionen correctamente y estén bien direccionados es vital para comunicar las intenciones de frenado a otros conductores.
• No Modificar el Sistema: Alterar el diseño original del sistema de frenos puede comprometer su seguridad y funcionamiento. Es importante respetar las especificaciones del fabricante.
• Seguir los Tiempos del Fabricante: Prestar atención a los intervalos de mantenimiento y reemplazo recomendados por el fabricante del vehículo para cada componente del sistema de frenos.
• Mantenimiento Preventivo Profesional: La mejor manera de asegurar que el sistema esté en óptimas condiciones es realizar un mantenimiento preventivo regular en un taller especializado con profesionales calificados. Ellos pueden detectar problemas a tiempo y realizar los ajustes o reemplazos necesarios.

Preguntas Frecuentes sobre Frenos Hidráulicos

Surgen algunas dudas comunes al hablar de este sistema. Aquí respondemos algunas de ellas basándonos en la información proporcionada:

¿Cuál es la diferencia fundamental entre frenos hidráulicos y mecánicos?

La principal diferencia radica en el medio de transmisión de la fuerza. Los frenos hidráulicos utilizan un líquido (líquido de frenos) para transmitir la presión desde el pedal a las ruedas, mientras que los sistemas mecánicos suelen usar cables o varillas.

¿Por qué es tan importante el líquido de frenos?

El líquido de frenos es esencial porque es el encargado de transmitir la presión generada por el conductor desde el cilindro maestro hasta los mecanismos de frenado en las ruedas. Sin este fluido o si está en mal estado, el sistema no puede funcionar correctamente.

¿Con qué frecuencia debo cambiar el líquido de frenos?

Se recomienda realizar un cambio del líquido de frenos cada 2 años u 80 mil kilómetros recorridos, lo que ocurra primero.

¿Cuándo debo reemplazar las pastillas de freno?

Las pastillas de freno deben revisarse frecuentemente y se recomienda su reemplazo aproximadamente cada 25 mil kilómetros. Sin embargo, el desgaste puede variar según el tipo de conducción, por lo que la inspección visual es clave.

¿Los frenos hidráulicos son más seguros que otros tipos?

Según la información, los frenos hidráulicos proporcionan una detención rápida y una fuerza de frenado mucho más alta que los sistemas mecánicos, además de presentar menos fallas frecuentes debido a su acción directa. Esto los posiciona como un sistema muy seguro y eficiente.

Conclusión

El sistema de frenos hidráulicos es un componente vital para la seguridad de cualquier vehículo. Su funcionamiento, basado en la transmisión de fuerza a través de un fluido, permite una detención eficiente y confiable. Conocer sus partes, entender cómo operan los diferentes tipos (disco y tambor) y, sobre todo, seguir las recomendaciones de mantenimiento preventivo es crucial para asegurar su óptimo desempeño y prolongar su vida útil. Un sistema de frenos bien mantenido es sinónimo de un viaje más seguro.
