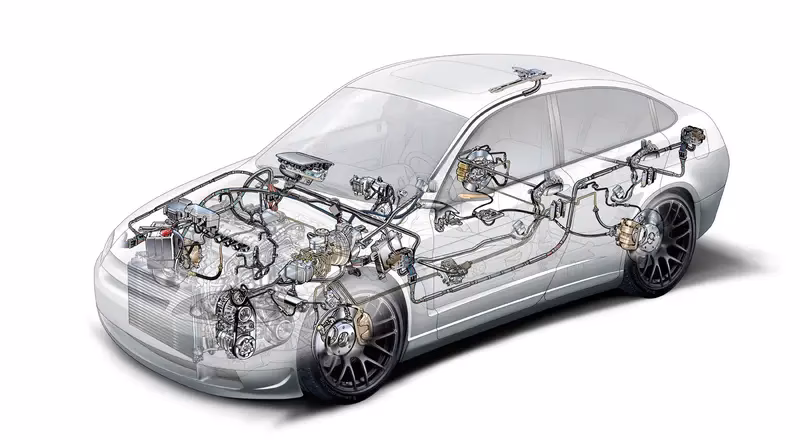

Cuando pensamos en el sistema eléctrico de un vehículo, a menudo imaginamos la batería, el alternador, el motor de arranque o las luces. Sin embargo, en el contexto de los motores diésel, existe un sistema eléctrico mucho más complejo y fundamental para el movimiento en ciertas aplicaciones: la transmisión diésel-eléctrica. Este sistema no se limita a encender o alimentar componentes auxiliares del motor, sino que es el encargado directo de transmitir la potencia generada por el motor diésel a las ruedas, hélices o cualquier otro mecanismo de propulsión.
La transmisión diésel-eléctrica es una configuración de propulsión en la que un motor diésel impulsa un generador eléctrico. La electricidad producida por este generador es entonces utilizada para alimentar uno o varios motores eléctricos, que son los que finalmente mueven el vehículo o la embarcación. Este sistema representa una forma indirecta de acoplar el motor térmico a la carga, utilizando la energía eléctrica como intermediario.
Fundamento de la Transmisión Diésel-Eléctrica
Los motores térmicos, como el motor diésel, tienen un rango de funcionamiento óptimo relativamente estrecho. Además, su par motor es nulo cuando no giran. Esto significa que la curva de funcionamiento del motor no siempre se adapta bien a la curva de la carga que debe mover. Tradicionalmente, para superar el par cero al inicio, se utiliza un embrague que permite arrancar el motor sin carga y luego conectarlo gradualmente. Para adaptar el régimen del motor a las diferentes necesidades de carga y velocidad, se emplean cajas de cambios con juegos de engranajes.
Por otro lado, los motores eléctricos poseen características de par muy diferentes: tienen el mayor par cuando están conectados pero no giran (es decir, en el arranque) y su régimen de funcionamiento óptimo es muy amplio. Además, su control de velocidad y par es relativamente sencillo.
La idea central de la transmisión diésel-eléctrica es aprovechar las fortalezas de ambos tipos de motores. Se hace funcionar el motor diésel en su régimen óptimo, donde alcanza su mejor rendimiento, para impulsar un generador eléctrico. La energía eléctrica resultante se transporta a uno o varios motores eléctricos acoplados directamente a la carga. Estos motores eléctricos se adaptan mucho mejor a la curva de carga, ofreciendo un alto par de arranque y una amplia flexibilidad de velocidad.
Una ventaja adicional es la facilidad para aumentar la potencia total del sistema. Simplemente se pueden acoplar nuevos motores diésel con sus respectivos generadores al sistema eléctrico general. En un sistema de transmisión directa, aumentar la potencia acoplando más motores al mismo eje requeriría mecanismos diferenciales complejos para gestionar las diferencias de velocidad. La distribución eléctrica simplifica esta tarea.
Aunque el motor térmico funcione en su punto óptimo, la transmisión diésel-eléctrica suele ser menos eficiente energéticamente que una transmisión directa bien diseñada, debido a las pérdidas en la doble conversión de energía (mecánica a eléctrica en el generador, y eléctrica a mecánica en el motor eléctrico). Por esta razón, no se emplea universalmente. Sin embargo, existen casos en los que sus ventajas operativas y de construcción la hacen más competitiva y preferible.
Un sistema conceptualmente similar, aunque utilizando un fluido a presión en lugar de electricidad, es la transmisión hidráulica. Esta emplea una bomba impulsada por el motor térmico y un convertidor de par o motor hidráulico para mover la carga. Durante años, la transmisión hidráulica fue más empleada en ciertas aplicaciones que la eléctrica, considerándose más eficiente. No obstante, con los avances en el control electrónico, la eficiencia de los sistemas eléctricos ha mejorado significativamente, invirtiendo la tendencia y haciendo que la transmisión eléctrica sea ahora más común en nuevas aplicaciones.
En algunas configuraciones de alta eficiencia, especialmente en vehículos híbridos, la energía eléctrica generada puede almacenarse en baterías recargables, permitiendo incluso el funcionamiento puramente eléctrico durante ciertos periodos.
Aplicaciones de la Transmisión Diésel-Eléctrica
La flexibilidad y el alto par de arranque que ofrecen los motores eléctricos, alimentados por la energía constante y optimizada de un generador diésel, han hecho que esta configuración sea ideal para diversas aplicaciones exigentes:
El sector naval fue pionero en el uso de esta tecnología. El primer buque con transmisión diésel-eléctrica fue el petrolero fluvial ruso Vandal, botado en 1903. Aunque inicialmente se experimentó con variantes que usaban turbinas de vapor en lugar de diésel (como los acorazados clase Tennessee en la década de 1920), el uso de motores diésel para generación eléctrica en buques de superficie ha crecido constantemente.
Buques como el finlandés Ilmarinen (1929) fueron de los primeros en emplear esta transmisión. Más tarde, se convirtió en una tecnología clave para rompehielos, que requieren un par de arranque muy alto para moverse a través del hielo. Naves modernas, incluyendo grandes cruceros y rompehielos, utilizan motores eléctricos montados en góndolas orientables bajo el casco, conocidos como propulsores azimutales (como los Siemens Schottel). Estos propulsores permiten una rotación de 360°, mejorando drásticamente la maniobrabilidad del buque.
Algunos barcos emplean una combinación de fuentes para generar electricidad. Por ejemplo, el Queen Mary 2 utiliza motores diésel y turbinas de gas, todas dedicadas a la generación eléctrica que luego alimenta los motores de propulsión. Esto simplifica la transmisión, evitando la necesidad de complejas reducciones de engranajes para acoplar la alta velocidad y bajo par de una turbina a la baja velocidad requerida por las hélices.
Submarinos
Los submarinos también han adoptado la transmisión diésel-eléctrica, aunque su implementación ha evolucionado. Los primeros submarinos diésel-eléctricos eran de tipo "híbrido paralelo". Usaban motores diésel para navegar en superficie (conectados directamente a la hélice) y motores eléctricos (alimentados por baterías) para la propulsión sumergidos. El motor diésel también podía usarse para recargar las baterías en superficie.
La verdadera transmisión diésel-eléctrica en submarinos, propuesta por la Armada de Estados Unidos en 1928 e implementada en la clase S (S-3, S-6, S-7) en 1929, cambió el paradigma. En lugar de mover la hélice directamente en superficie, el motor diésel impulsa un generador que puede cargar las baterías o alimentar el motor eléctrico de propulsión. Esto permite que el motor diésel funcione a su velocidad óptima, independientemente de la velocidad del submarino. Además, uno o más motores diésel pueden apagarse para mantenimiento mientras el submarino sigue navegando con energía de la batería. Marinas como la británica (Clase U) y la japonesa adoptaron sistemas similares posteriormente.
En un sistema diésel-eléctrico directo para submarinos, el motor diésel y el generador están mecánicamente aislados del eje de la hélice. La hélice es impulsada únicamente por el motor eléctrico, que recibe energía de los generadores diésel (en superficie o a snorkel) o de las baterías (sumergido). Este aislamiento mecánico reduce significativamente la firma acústica del submarino, un factor crucial para su sigilo. Incluso algunos submarinos nucleares utilizan un sistema turbo-eléctrico similar para la propulsión, donde las turbinas impulsadas por el vapor del reactor mueven generadores eléctricos que alimentan el motor de propulsión.
Es importante notar que la expresión "diésel-eléctrico" en submarinos a menudo se refiere a que tienen *ambos* sistemas de propulsión (diésel para generar/cargar y eléctrico para mover la hélice, especialmente sumergidos), no necesariamente que el diésel *siempre* mueva un generador para la propulsión directa en superficie en modelos más antiguos.
Aplicación Ferroviaria
El ferrocarril es quizás el ámbito más conocido por el uso extensivo de la transmisión diésel-eléctrica, en las locomotoras diésel-eléctricas. Su uso limitado comenzó en la década de 1920 en locomotoras de maniobras (conmutadores o guardagujas) utilizadas en patios de ferrocarril. Compañías como American Locomotive Company (ALCO) fueron pioneras, con la serie HH diésel-eléctrica entrando en producción en 1931.
En la década de 1930, el sistema se adaptó a los trenes aerodinámicos, los más rápidos de su época. La transmisión diésel-eléctrica se hizo popular en locomotoras de línea debido a que simplifica enormemente la transmisión de la fuerza motriz a las ruedas. Una locomotora típica tiene cuatro o más ejes, y acoplar un motor diésel directamente a todos ellos mediante un sistema mecánico sería extremadamente complejo y requeriría un número poco práctico de engranajes para mantener el motor dentro de su curva de potencia óptima. Acoplar el diésel a un generador y usar motores eléctricos en cada eje (o bogie) elimina esta complejidad, permitiendo un control individualizado y eficiente del par en cada eje.
Además de simplificar la transmisión, el sistema diésel-eléctrico resultó ser muy eficiente para las necesidades ferroviarias (alto par de tracción al inicio) y redujo drásticamente el mantenimiento en comparación con las complejas transmisiones mecánicas o las locomotoras de vapor.
Aunque las transmisiones hidráulicas se consideraron en un momento ligeramente más eficientes y predominaron brevemente, los avances en la tecnología eléctrica y de control han hecho que la transmisión diésel-eléctrica sea el estándar en la mayoría de las locomotoras diésel modernas.
Vehículos Terrestres
Si bien menos común que en barcos y trenes, la transmisión diésel-eléctrica también se utiliza en algunos vehículos terrestres especializados, como ciertos camiones mineros gigantes, vehículos militares pesados o prototipos de autobuses y camiones híbridos, donde se requiere un control de par muy preciso o la capacidad de operar el motor diésel en su punto óptimo.
Otros Aspectos del Motor Diésel
Es importante distinguir la transmisión diésel-eléctrica, que es un tipo de sistema de propulsión, de otros sistemas eléctricos o mecánicos propios del motor diésel en sí mismo. El motor diésel, independientemente de cómo transmita su potencia (directa, hidráulica o eléctrica), tiene su propio ciclo de funcionamiento y puede presentar problemas mecánicos específicos.

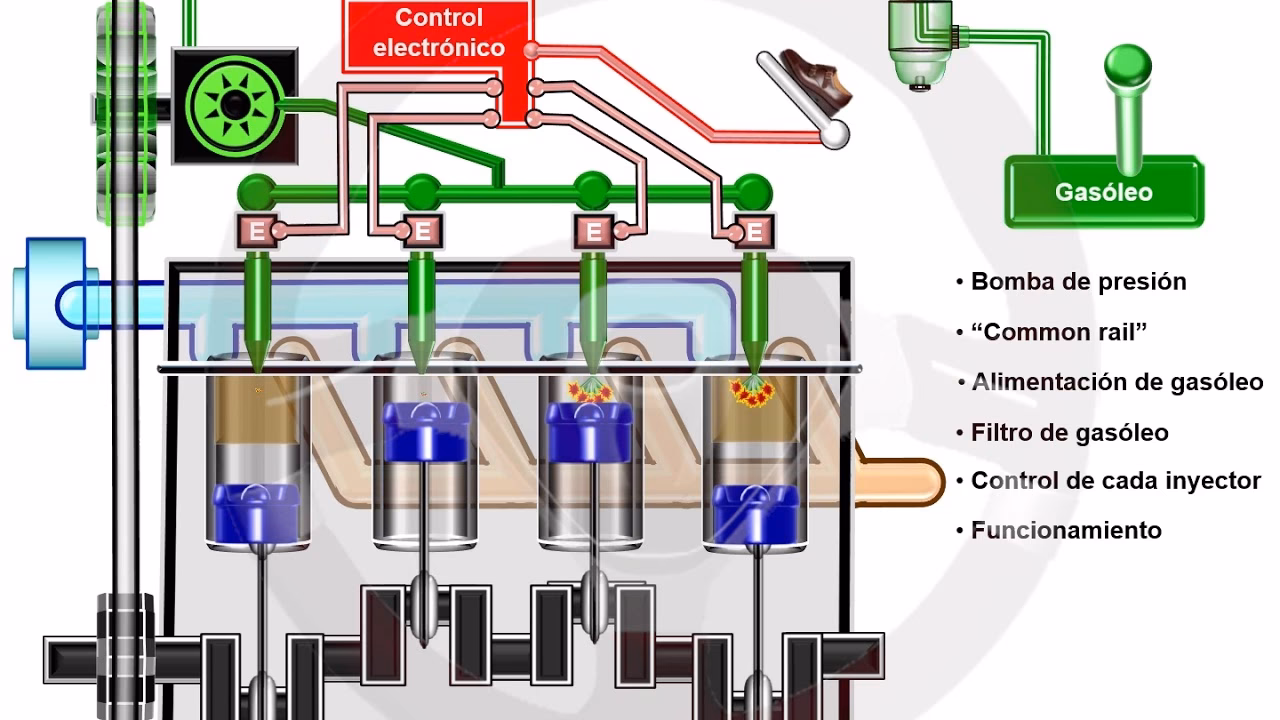

El Ciclo de Combustión de un Motor Diésel
El funcionamiento básico de un motor diésel se basa en el ciclo termodinámico de Diésel, que describe cómo la energía térmica se convierte en trabajo mecánico. Es un motor de combustión interna que, en su configuración más común, opera en un ciclo de cuatro tiempos. Un "tiempo" se refiere a un movimiento completo del pistón dentro del cilindro en una dirección.
Las fases del motor diésel de 4 tiempos son:
- Admisión: El pistón desciende, y la válvula de admisión se abre. Solo ingresa aire puro al cilindro. La válvula de escape permanece cerrada.
- Compresión: El pistón asciende con ambas válvulas (admisión y escape) cerradas. El aire dentro del cilindro se comprime drásticamente, alcanzando altas presiones y temperaturas (hasta 440°C o más).
- Ignición (Expansión): El pistón llega a la parte superior de su recorrido (Punto Muerto Superior). En este momento, los inyectores pulverizan combustible diésel directamente en la cámara de combustión a alta presión. Debido a la alta temperatura del aire comprimido, el combustible se autoenciende espontáneamente al entrar en contacto con él. Esta combustión rápida y potente genera una gran cantidad de gases a alta presión que empujan el pistón hacia abajo. Ambas válvulas permanecen cerradas durante esta fase, que es la que produce trabajo útil. El pistón desciende hasta el Punto Muerto Inferior (PMI).
- Escape: El pistón vuelve a ascender. La válvula de escape se abre, permitiendo la salida de los gases quemados del cilindro. La válvula de admisión permanece cerrada.
Este ciclo se repite continuamente para mantener el motor funcionando. Es fundamentalmente diferente de un motor de gasolina en varios aspectos:
- En el diésel, solo entra aire en la fase de admisión; el combustible se inyecta justo antes de la ignición. En un motor de gasolina, la mezcla de aire y combustible entra junta en la admisión.
- Los motores diésel utilizan encendido por compresión; la alta temperatura del aire comprimido enciende el combustible. Los motores de gasolina utilizan encendido por chispa, mediante bujías.
- Debido al encendido por compresión, los motores diésel no necesitan bujías (aunque los modernos a menudo usan calentadores o bujías de precalentamiento para ayudar al arranque en frío, no para la ignición principal).
- La primera parte de la fase de ignición en un diésel ocurre aproximadamente a presión constante, a medida que el combustible se inyecta gradualmente.
Mantenimiento del Motor Diésel
Para asegurar el correcto funcionamiento y la longevidad de un motor diésel, es crucial un mantenimiento adecuado. Esto incluye el uso de combustibles de alta calidad y tecnología avanzada. Estos combustibles están diseñados para ser compatibles con los sistemas modernos de tratamiento de emisiones y, al mismo tiempo, cuidar los componentes internos del motor. Un combustible con bajo contenido de azufre, por ejemplo, contribuye a una combustión más limpia y reduce el desgaste de ciertas partes.
Problemas Mecánicos Comunes en Motores Diésel
Aunque la transmisión diésel-eléctrica se enfoque en la parte de propulsión, el motor diésel en sí mismo puede experimentar problemas mecánicos. Algunos de los más frecuentes afectan a componentes clave:
- Pistones: Pueden fallar de diversas maneras debido al estrés del ciclo de combustión y compresión.
- Juntas (Gaskets): Son propensas a fallar, a menudo por sobrecalentamiento debido a fugas de refrigerante. Los motores diésel son particularmente susceptibles debido a las altas presiones de combustión que deben soportar las juntas de culata.
- Culatas (Cylinder heads): Los problemas suelen manifestarse como pérdida de compresión. Las grietas que provocan fugas son comunes, al igual que los defectos internos de fabricación.
- Cojinetes (Bearings): Soportan una gran cantidad de fricción. La lubricación insuficiente es una causa principal de fallo, que puede llevar a fallas mayores del motor. Una selección incorrecta del material del cojinete también puede ser un factor.
Estos problemas mecánicos son inherentes al diseño y operación del motor diésel como máquina térmica y son distintos de los posibles fallos en los componentes eléctricos de la transmisión (generador, motores eléctricos, electrónica de control).
Comparativa: Transmisión Diésel-Eléctrica vs. Transmisión Directa
| Característica | Transmisión Diésel-Eléctrica | Transmisión Directa (Mecánica) |
|---|---|---|
| Par de Arranque | Alto (ventaja del motor eléctrico) | Nulo (requiere embrague/convertidor) |
| Adaptación a la Carga | Excelente (control electrónico del motor eléctrico) | Requiere caja de cambios/engranajes |
| Eficiencia Energética (típica) | Generalmente menor (doble conversión) | Generalmente mayor (menos pérdidas) |
| Complejidad Mecánica | Menor en la transmisión final (menos engranajes) | Mayor (caja de cambios, ejes, diferenciales) |
| Escalabilidad de Potencia | Fácil (añadir conjuntos diésel-generador) | Compleja (requiere mecanismos diferenciales) |
| Aislamiento de Vibraciones/Ruido | Bueno (motor diésel puede estar aislado) | Menor |
Preguntas Frecuentes sobre Sistemas Diésel
Aquí respondemos algunas dudas comunes relacionadas con los sistemas que emplean motores diésel, incluyendo la transmisión diésel-eléctrica:
¿Qué es la transmisión diésel-eléctrica?
Es un sistema de propulsión donde un motor diésel mueve un generador para producir electricidad, la cual alimenta motores eléctricos que son los que impulsan el vehículo, barco o tren. El motor diésel no está acoplado mecánicamente directo a la propulsión.
¿Dónde se utiliza principalmente la transmisión diésel-eléctrica?
Es muy común en ferrocarriles (locomotoras diésel-eléctricas), buques (rompehielos, cruceros, submarinos) y en algunos vehículos terrestres pesados o especializados.
¿Por qué se prefiere la transmisión diésel-eléctrica en ciertas aplicaciones si puede ser menos eficiente que la directa?
Se prefiere por su alto par de arranque, excelente adaptación a cargas variables, facilidad para escalar la potencia, control preciso de la propulsión (especialmente útil en propulsores azimutales o tracción ferroviaria) y, en algunos casos como submarinos, por el aislamiento de ruido y vibraciones.
¿Cómo funciona el ciclo de un motor diésel de 4 tiempos?
Consta de cuatro fases: Admisión (entra aire), Compresión (el aire se calienta al comprimirse), Ignición/Expansión (se inyecta combustible y se autoenciende por la temperatura del aire, empujando el pistón) y Escape (salen los gases quemados).
¿Cuál es la principal diferencia entre un motor diésel y uno de gasolina en cuanto a ignición?
Los motores diésel utilizan encendido por compresión: el calor del aire comprimido enciende el combustible inyectado. Los motores de gasolina utilizan encendido por chispa: una bujía genera una chispa para encender la mezcla de aire y combustible.
¿Cuáles son algunos problemas mecánicos comunes en los motores diésel?
Problemas frecuentes incluyen fallos en los pistones, fugas en las juntas (especialmente la de culata debido a las altas presiones), grietas o defectos en las culatas y desgaste o fallo de los cojinetes, a menudo por lubricación inadecuada.
En resumen, el sistema eléctrico de un motor diésel, especialmente en el contexto de la transmisión diésel-eléctrica, va mucho más allá del simple arranque o la alimentación de accesorios. Es una tecnología sofisticada que aprovecha la generación de electricidad a partir del motor diésel para ofrecer soluciones de propulsión potentes, flexibles y controlables, que han demostrado ser esenciales en sectores como el naval y el ferroviario.
