HVAC: Climatización Esencial en Edificios y Autos

El sistema de calefacción, ventilación y aire acondicionado, conocido comúnmente por sus siglas en inglés como HVAC (Heating, Ventilation, and Air Conditioning), es una tecnología fundamental en la vida moderna. Su función principal es controlar el clima y la calidad del aire en espacios interiores, asegurando un ambiente confortable y saludable.

Presentes en la mayoría de los edificios residenciales y comerciales, así como en vehículos, los sistemas HVAC son cruciales en lugares con cambios de temperatura estacionales o extremos. No solo ajustan la temperatura, sino que también garantizan una adecuada cantidad de oxígeno y minimizan la presencia de gases tóxicos, contribuyendo significativamente a la calidad del aire interior.

¿Qué es el Sistema HVAC?

HVAC es el acrónimo de Heating, Ventilation, and Air Conditioning (Calefacción, Ventilación y Aire Acondicionado). Este sistema integral se encarga de regular la temperatura, la humedad y la pureza del aire dentro de un espacio cerrado. Sus componentes trabajan conjuntamente para crear y mantener las condiciones ambientales deseadas, lo que lo convierte en un elemento esencial para el bienestar y la productividad.

Además de calentar y enfriar, una función vital del sistema HVAC es la ventilación. Esta puede ser natural, permitiendo la entrada de aire exterior, o mecánica, utilizando ventiladores y conductos para mover el aire. Algunos sistemas más avanzados incluyen componentes adicionales para la limpieza del aire, como filtros especializados, e incluso pueden monitorear la concentración de gases peligrosos como el monóxido de carbono.

Componentes Clave de un Sistema HVAC

Aunque la configuración exacta puede variar, los sistemas HVAC comparten componentes básicos que permiten sus funciones de calefacción, ventilación y aire acondicionado. Estos incluyen:

• Filtro: Purifica el aire al atrapar polvo, polen y otras partículas.
• Compresor: Parte fundamental del ciclo de refrigeración, comprime el refrigerante.
• Bobinas (Evaporador y Condensador): Intercambian calor con el aire, ya sea para enfriarlo (evaporador) o calentarlo (condensador).
• Soplador (Ventilador): Mueve el aire a través del sistema y lo distribuye por los conductos.
• Salidas de Escape: Permiten la expulsión de aire viciado o contaminado al exterior.
• Conductos: Red de tuberías que distribuyen el aire tratado por todo el edificio o vehículo.
• Partes Eléctricas: Incluyen el termostato, cableado, sensores y controles que gestionan el funcionamiento del sistema.

Es importante notar que algunos sistemas de aire acondicionado (AC) también incorporan funciones de calefacción, lo que lleva a que a veces se les denomine genéricamente como sistemas de AC.

Requisitos y Estándares

La instalación y operación de sistemas HVAC deben cumplir con códigos de diseño y normativas energéticas específicos según la ubicación. Organizaciones como la ASHRAE (Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado) establecen estándares reconocidos mundialmente para la ventilación y la calidad del aire interior.

Por ejemplo, la norma ASHRAE 62.1 se centra en la ventilación para una calidad de aire interior aceptable en edificios no residenciales, mientras que la norma 62.2 aborda los edificios residenciales. Cumplir con estas directrices asegura que el sistema funcione de manera eficiente, segura y efectiva, manteniendo los niveles adecuados de renovación de aire y confort térmico.

Tipos Principales de Sistemas HVAC (Edificios)

Los sistemas HVAC en edificios se dividen en dos categorías principales, adaptadas a las necesidades de diferentes espacios:

Sistemas Residenciales

Diseñados para hogares y viviendas unifamiliares, buscando confort y eficiencia para un espacio limitado.

• Sistemas Centralizados: Unifican la climatización para toda la vivienda. Generalmente tienen ajustes de temperatura y humedad uniformes para todas las habitaciones, aunque pueden personalizarse con termostatos avanzados por zonas.
• Sistemas Split sin Conductos: Muy comunes, ideales para climatizar una habitación específica. Consisten en una unidad interior montada en la pared (con filtro y evaporador) y una unidad exterior (con compresor y condensador).
• Unidades Empaquetadas: Un punto intermedio, capaces de climatizar áreas más grandes que un split pero menores que un sistema centralizado. Pueden instalarse en el interior o exterior, siendo las unidades exteriores con condensadores enfriados por aire populares por su bajo mantenimiento.
• HVAC Tipo Ventana: Recomendado para áreas pequeñas y específicas. La unidad única contiene tanto las baterías de refrigeración como el compresor, facilitando su instalación directamente en una ventana o pared.

Sistemas Comerciales

Adaptados a espacios más amplios y con diferentes zonas, como oficinas, tiendas, hoteles y restaurantes, con requisitos de carga térmica y ocupación variables.

• Sistema Split Simple: Similar al residencial pero con la posibilidad de incorporar conductos adicionales para una mejor distribución del aire en espacios comerciales como cafeterías u oficinas pequeñas.
• Aire Acondicionado con Sistema Multisplit: Utiliza una única unidad exterior para alimentar múltiples unidades interiores. Ideal para edificios con muchas habitaciones (como hoteles) o espacios comerciales con diferentes zonas que requieren control individual. Es más económico que los sistemas centralizados y permite ajustes por unidad interior.
• Acondicionador de Aire Terminal Empaquetado (PTAC): Usado frecuentemente en hoteles. Permite que cada habitación tenga su propio control de climatización. Son unidades más grandes y costosas que las de ventana.
• Flujo de Refrigerante Variable (VRF): Ideal para espacios abiertos medianos a grandes. Permite calentar y enfriar múltiples zonas simultáneamente con alta eficiencia energética, ajustando la cantidad de refrigerante según la demanda.
• Sistema Combinado de HVAC: Consiste en instalar una mezcla de tipos de sistemas HVAC para satisfacer las necesidades específicas de un edificio comercial. Puede incluir ventiladores industriales adicionales para mejorar la circulación del aire, lo que ayuda a ahorrar energía y reducir costos.

Sensores en Sistemas HVAC

Los problemas más comunes en los sistemas HVAC, como fugas o consumo excesivo de electricidad, a menudo pueden prevenirse o detectarse tempranamente mediante el monitoreo. El rendimiento de un sistema depende de su cuidado y mantenimiento, así como de que esté correctamente dimensionado para el área que climatiza.

Los sistemas modernos suelen estar equipados con sensores que miden automáticamente la temperatura, la humedad y la presión del aire. Estos sensores son componentes clave para la operación eficiente. Si un sistema no los tiene o están dañados, se pueden instalar sensores independientes. Estos sensores inteligentes pueden monitorear las condiciones ambientales, ayudar a regular el flujo de aire y detectar problemas como el moho o ventanas/puertas abiertas.

La información recopilada por los sensores ayuda a identificar picos inusuales en el consumo de energía u otras irregularidades, permitiendo tomar acciones correctivas de inmediato. También pueden monitorear la calidad del aire y los niveles de monóxido de carbono. La instalación de un termostato inteligente, que a menudo incluye sensores, puede ser una alternativa rentable a reemplazar todo el sistema, mejorando la eficiencia energética y facilitando la supervisión.

Logrando una Mejor Calidad del Aire Interior

Como mencionamos, la ventilación es la característica principal de cualquier sistema HVAC en edificios. Una ventilación adecuada asegura la circulación de aire fresco, la eliminación de aire viciado y la no recirculación de sustancias que podrían ser perjudiciales. Un sistema HVAC bien diseñado y mantenido debe ser capaz de filtrar bacterias y controlar los niveles de humedad para prevenir el crecimiento de moho.

Sin embargo, los beneficios de un sistema avanzado se pierden si no se mantiene correctamente. Mantener la unidad limpia y utilizar herramientas de monitoreo, como los sensores, es fundamental para garantizar que el aire circulante esté siempre dentro de niveles seguros.

Consideraciones de Diseño para la Calidad del Aire

Para optimizar la calidad del aire en edificios, los diseñadores de sistemas HVAC consideran varios aspectos:

• Selección de Equipos: Priorizar unidades manejadoras de aire (AHUs) centrales que sirvan a múltiples habitaciones sobre unidades individuales, ya que son más fáciles de mantener, más silenciosas, controlan mejor la humedad y permiten filtros de mayor eficiencia.
• Características de las AHUs: Especificar bandejas de drenaje con doble pendiente y resistentes a la corrosión, puertas de acceso fáciles de abrir, gabinetes y puertas con doble pared y bien sellados, ranuras para filtros de al menos 2 pulgadas, y bancos de filtros con gran superficie para reducir la pérdida de presión y el mantenimiento. Deben contar con monitores de presión para indicar cuándo cambiar el filtro.
• Ventilación con Recuperación de Energía: Considerar equipos de recuperación de energía (ERV) que permiten introducir mayores cantidades de aire exterior (mejorando la IAQ) sin aumentar significativamente los costos de operación y controlando mejor la humedad.
• Ubicación de Entradas y Salidas de Aire: Colocar las entradas de aire exterior a una altura adecuada (al menos 8 pulgadas sobre superficies horizontales) y lejos de fuentes de contaminantes (escapes, áreas de carga, basura). Las salidas de aire deben estar protegidas contra aves y roedores.
• Cantidad de Aire Exterior: Asegurar que se cumplan los estándares mínimos de ventilación, como los 15 pies cúbicos por minuto (cfm) de aire exterior por ocupante en aulas escolares según ASHRAE. Para espacios con ocupación variable, los sistemas de ventilación controlada por demanda (DCV) con sensores de CO2 ajustan la cantidad de aire exterior, ahorrando energía y controlando la humedad.
• Filtración del Aire: Utilizar filtros con alta eficiencia (MERV 8-13). Diseñar para tener una gran superficie de filtro para reducir la pérdida de presión y la frecuencia de cambio. Considerar pre-filtros para prolongar la vida útil de los filtros principales.
• Control de Humedad: Prevenir la entrada de humedad en el edificio y evitar la condensación es crucial para prevenir el crecimiento de moho y daños estructurales.
• Distribución y Aislamiento de Conductos: Evitar que la suciedad y la humedad entren en el sistema de conductos. Si se utilizan materiales aislantes internos, seleccionar productos que minimicen la retención de humedad. Asegurarse de que los conductos estén bien sellados para evitar fugas de aire, que causan pérdidas de energía y problemas de IAQ.
• Aire de Extracción: Proporcionar extracción adecuada en áreas con fuentes concentradas de contaminantes (laboratorios, talleres, cuartos de limpieza, salas de copiado) para mantener presión negativa y evitar la propagación de olores y químicos.
• Presurización del Edificio: Monitorear y mantener una ligera presión positiva en el edificio (0-0.03 in. w.g. o 0-7 Pa) para evitar la entrada no controlada de aire exterior húmedo y contaminado.

Mantenimiento y Solución de Problemas (Edificios)

El mantenimiento constante es clave para prevenir problemas comunes en los sistemas HVAC de edificios. Muchos problemas son evitables si se siguen programas regulares de inspección y mantenimiento. Aunque no proporcionamos herramientas específicas, el concepto de usar listas de verificación para realizar inspecciones detalladas de los componentes (aire acondicionado, bomba de calor, calefactor, horno) y registrar los hallazgos es una práctica recomendada.

Algunos problemas comunes y sus posibles soluciones incluyen:

• El aire acondicionado no enfría lo suficiente: Puede deberse a la alta temperatura exterior o exposición directa al sol. Cerrar cortinas o instalar tintes en ventanas puede ayudar. Si persiste, puede haber otros factores subyacentes.
• Ruido inusual o más fuerte de lo normal: A menudo indica que el sistema necesita limpieza. Se recomienda limpieza rutinaria y limpiezas profundas profesionales periódicas. Se pueden seguir procedimientos comunes: cambiar/lavar filtros, aspirar componentes interiores, lavar condensadores. Siempre desconecte la energía antes de limpiar y mantenga las partes eléctricas secas.
• Fugas de agua: La causa más común son las bobinas sucias. Limpiar el sistema completo suele solucionar este problema. También se deben inspeccionar las bandejas de drenaje por si están dañadas.

Disponer de reportes de inspección detallados, que incluyan información sobre las áreas problemáticas y las acciones correctivas necesarias, facilita el seguimiento y la resolución eficiente de los problemas.

El Sistema HVAC en Automóviles

El sistema de climatización en un automóvil también es un tipo de HVAC, aunque con diferencias significativas respecto a los sistemas de edificios. Comparte algunas partes entre la calefacción y el aire acondicionado, pero funcionan de maneras distintas.

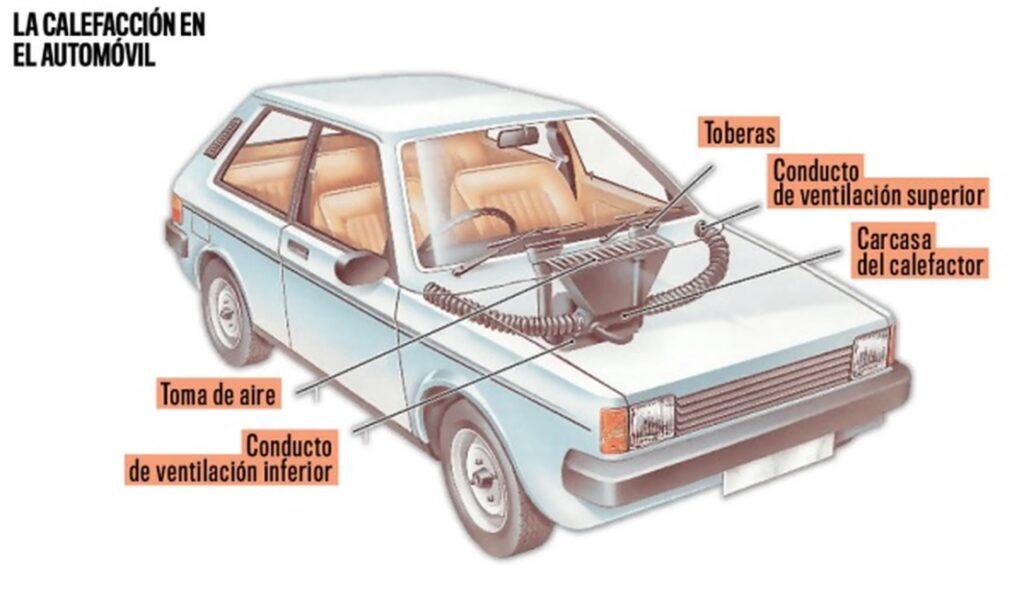

¿Cómo Funciona el Calentador del Coche?

El calentador del coche utiliza una pieza llamada núcleo del calentador. A diferencia del radiador principal del motor que disipa calor, el núcleo del calentador es un radiador más pequeño ubicado dentro del salpicadero del coche. Funciona de manera similar al radiador del motor, utilizando refrigerante.

El motor del coche calienta el refrigerante (una mezcla de agua y anticongelante) a altas temperaturas. Cuando enciendes el calentador, este refrigerante caliente fluye desde el motor hacia el núcleo del calentador. Un ventilador (el mismo que usa el aire acondicionado) sopla aire a través de este núcleo caliente. El aire, ahora calentado, pasa por las rejillas de ventilación y calienta el interior del vehículo.

Los Controles del Coche

¿Cómo un solo ventilador y sistema de ventilación proporcionan aire caliente, frío o templado? La clave está en una serie de pequeñas puertas o válvulas que se abren o cierran para dirigir el flujo de aire.

Una puerta se abre para permitir que el aire pase a través del núcleo del calentador cuando se enciende la calefacción, y se cierra cuando se usa el AC. Si quieres aire ligeramente templado, esta puerta se abrirá solo parcialmente, mezclando aire calentado con aire sin calentar. Otras puertas controlan a qué rejillas se dirige el aire: desempañador, suelo o salpicadero, según la configuración que elijas.

Problemas Comunes del Calentador del Coche y Soluciones

Aunque no ofrecemos kits de reparación para calentadores de coche, es útil conocer qué puede fallar y qué hacer:

• Calor Lento: El calentador necesita que el motor se caliente primero, ya que usa su refrigerante. Esperar a que el motor alcance su temperatura normal antes de encender la calefacción puede acelerar el proceso.
• No Sale Calor, Motor Caliente y Nivel de Refrigerante Bajo: El calentador no recibe refrigerante. El nivel bajo puede causar sobrecalentamiento del motor. Detén el coche, apaga el motor y verifica el nivel de refrigerante. Si está bajo, añade refrigerante y busca la fuga. Una alfombrilla del lado del pasajero húmeda puede indicar una fuga en el propio núcleo del calentador.
• No Sale Calor, Motor Caliente y Nivel de Refrigerante Completo: El refrigerante no está circulando. Esto podría deberse a una bomba de agua defectuosa o a un termostato atascado en la posición cerrada. Estas piezas necesitarían ser reemplazadas.
• No Sale Calor y Motor Frío: Si el motor funciona unusually frío y no se calienta al conducir, probablemente el termostato esté atascado en la posición abierta. Reemplazar el termostato solucionaría el problema.
• No Sale Calor, pero Temperatura del Motor y Nivel de Refrigerante Normales: La puerta que debería abrirse para dejar pasar el aire a través del núcleo del calentador puede estar atascada en la posición cerrada.
• Sale Aire Caliente, pero Poco o Ningún Flujo de Aire: Incluso con el ventilador al máximo, esto indica que el ventilador soplador podría estar roto. Si es así, el aire acondicionado tampoco funcionará hasta que se reemplace el soplador.

Algunas de estas reparaciones pueden ser abordadas por el propio propietario con conocimientos básicos, mientras que otras requieren la intervención de un profesional.

Diseño para Operaciones y Mantenimiento Eficientes (Edificios)

Un diseño cuidadoso de los sistemas HVAC en edificios facilita las tareas de operación y mantenimiento, lo que a su vez prolonga la vida útil del equipo y asegura un rendimiento óptimo. Es crucial que todos los componentes del sistema, como las unidades manejadoras de aire, los controles y los ventiladores de extracción, sean fácilmente accesibles. Esto significa evitar la necesidad de escaleras, quitar techos o gatear para acceder a ellos. El acceso a equipos en tejados debe ser mediante escaleras y puertas de tamaño completo, no escaleras fijas y escotillas.

El etiquetado de los componentes del sistema HVAC es una práctica simple pero muy efectiva. Las etiquetas deben ser fáciles de leer, duraderas y coincidir con los diagramas del sistema. Etiquetar elementos como las AHUs, las conexiones de aire (exterior, suministro, retorno, extracción), los filtros (tipo y presión de cambio recomendada), las bandejas de drenaje, los amortiguadores y los controles ayuda enormemente al personal de mantenimiento a identificar y operar el sistema correctamente.

Conclusión

El sistema HVAC es mucho más que un simple climatizador. Es una tecnología compleja y vital que impacta directamente en nuestro confort, salud y productividad, tanto en los espacios donde vivimos y trabajamos como en los vehículos que utilizamos. Comprender su funcionamiento, sus componentes, los diferentes tipos disponibles, la importancia de la calidad del aire y la necesidad de un mantenimiento regular y adecuado es fundamental para asegurar su operación eficiente y prolongar su vida útil.

Ya sea en un gran edificio comercial con sistemas avanzados de recuperación de energía y control de demanda, en una vivienda con un simple sistema split, o en el sistema de calefacción de nuestro coche, el HVAC juega un papel indispensable. Una correcta instalación, un monitoreo inteligente (a menudo posible gracias a los sensores modernos) y un mantenimiento preventivo son las claves para disfrutar de un ambiente interior óptimo y evitar problemas costosos a largo plazo.

Preguntas Frecuentes sobre Sistemas HVAC

¿Qué significa HVAC?

Significa Heating, Ventilation, and Air Conditioning (Calefacción, Ventilación y Aire Acondicionado).

¿Cuál es la función principal de un sistema HVAC?

Controlar la temperatura, la humedad y la calidad del aire interior para crear un ambiente confortable y saludable.

¿Cómo funciona el sistema de ventilación?

Puede ser natural (entrada de aire exterior) o mecánica (uso de ventiladores y conductos) para introducir aire fresco y expulsar aire viciado, asegurando una renovación adecuada.

¿Cuáles son los tipos principales de sistemas HVAC para edificios?

Se dividen en residenciales (centralizados, split sin conductos, unidades empaquetadas, tipo ventana) y comerciales (split simple, multisplit, PTAC, VRF, sistemas combinados).

¿Cómo funciona el calentador en un coche?

Utiliza el calor residual del motor. El refrigerante caliente del motor fluye a través de un núcleo del calentador (un pequeño radiador) en el salpicadero, y un ventilador sopla aire a través de él, que luego se distribuye por las rejillas de ventilación.

¿Por qué mi sistema HVAC de edificio hace ruidos extraños?

A menudo indica que necesita limpieza. La acumulación de suciedad en los componentes puede causar ruidos inusuales. Un mantenimiento y limpieza regulares suelen solucionar este problema.

¿Qué hago si el calentador de mi coche no funciona?

Verifica el nivel de refrigerante y la temperatura del motor. Problemas comunes incluyen bajo nivel de refrigerante, bomba de agua defectuosa, termostato atascado o una puerta de control de aire atascada.

¿Son importantes los filtros de aire?

Sí, son cruciales para mejorar la calidad del aire interior al atrapar partículas y contaminantes, y también protegen los componentes internos del sistema de la suciedad.

¿Qué son los sensores en los sistemas HVAC?

Son dispositivos que miden parámetros como temperatura, humedad y presión. Ayudan a monitorear el rendimiento del sistema, detectar problemas y optimizar la operación para mejorar la eficiencia y la calidad del aire.

¿Por qué es importante el mantenimiento regular del HVAC?

Previene problemas comunes, asegura una operación eficiente, prolonga la vida útil del equipo, mejora la calidad del aire y ayuda a evitar costosas reparaciones inesperadas.
