HVAC: El Sistema de Confort de tu Auto

El sistema de climatización de un automóvil es mucho más que solo un botón que enfría o calienta el aire. Se trata de un conjunto complejo y fundamental para el confort y la salud de los ocupantes. Conocido técnicamente como sistema HVAC, por sus siglas en inglés (Heating, Ventilation, and Air Conditioning), integra las funciones de calefacción, ventilación y aire acondicionado para mantener un ambiente interior agradable, independientemente de las condiciones externas.

Entender cómo funciona este sistema no solo satisface la curiosidad, sino que también ayuda a realizar un mantenimiento adecuado y a identificar posibles problemas a tiempo. Aunque a menudo se habla solo del aire acondicionado, es la interacción de los tres subsistemas lo que permite controlar la temperatura, la humedad y la calidad del aire dentro del habitáculo.

¿Qué es el Sistema HVAC de un Automóvil?

El término HVAC engloba los tres pilares del control ambiental dentro de un vehículo:

• Heating (Calefacción): Responsable de proporcionar aire caliente al interior.
• Ventilation (Ventilación): Controla el flujo y la distribución del aire, tanto del exterior como recirculado del interior, y gestiona la mezcla de aire frío y caliente para alcanzar la temperatura deseada.
• Air Conditioning (Aire Acondicionado): Encargado de enfriar el aire y reducir la humedad.

Estos tres subsistemas operan de manera coordinada, a menudo bajo el control de una unidad electrónica (ECU) en sistemas automáticos, para ofrecer la temperatura, el flujo y la dirección del aire que el conductor o los pasajeros seleccionan.

El Sistema de Calefacción: Calor del Motor

La calefacción en la mayoría de los coches con motor de combustión aprovecha una fuente de calor ya existente: el propio motor. El motor genera mucho calor durante su funcionamiento, y parte de este calor es gestionado por el sistema de refrigeración del motor, que utiliza un líquido refrigerante (una mezcla de agua y anticongelante) para mantener la temperatura óptima del motor y evitar el sobrecalentamiento.

El líquido refrigerante caliente del motor circula a través de un componente llamado radiador de calefacción (o "heater core"), que suele estar ubicado detrás del salpicadero del vehículo. Este radiador es similar a un pequeño radiador del motor. El aire del exterior o del interior (dependiendo del modo seleccionado) es forzado a pasar a través de este radiador de calefacción por el ventilador soplador.

Al pasar por el radiador caliente, el aire absorbe el calor del líquido refrigerante. Este aire ahora caliente es impulsado a través de los conductos y las rejillas de ventilación hacia el interior del habitáculo, proporcionando calor. En los coches eléctricos, que no tienen un motor de combustión que genere calor residual de esta manera, la calefacción se puede lograr mediante elementos calefactores eléctricos o, más eficientemente en modelos recientes, invirtiendo el ciclo de funcionamiento del sistema de aire acondicionado (bomba de calor).

El Sistema de Aire Acondicionado: Eliminando el Calor

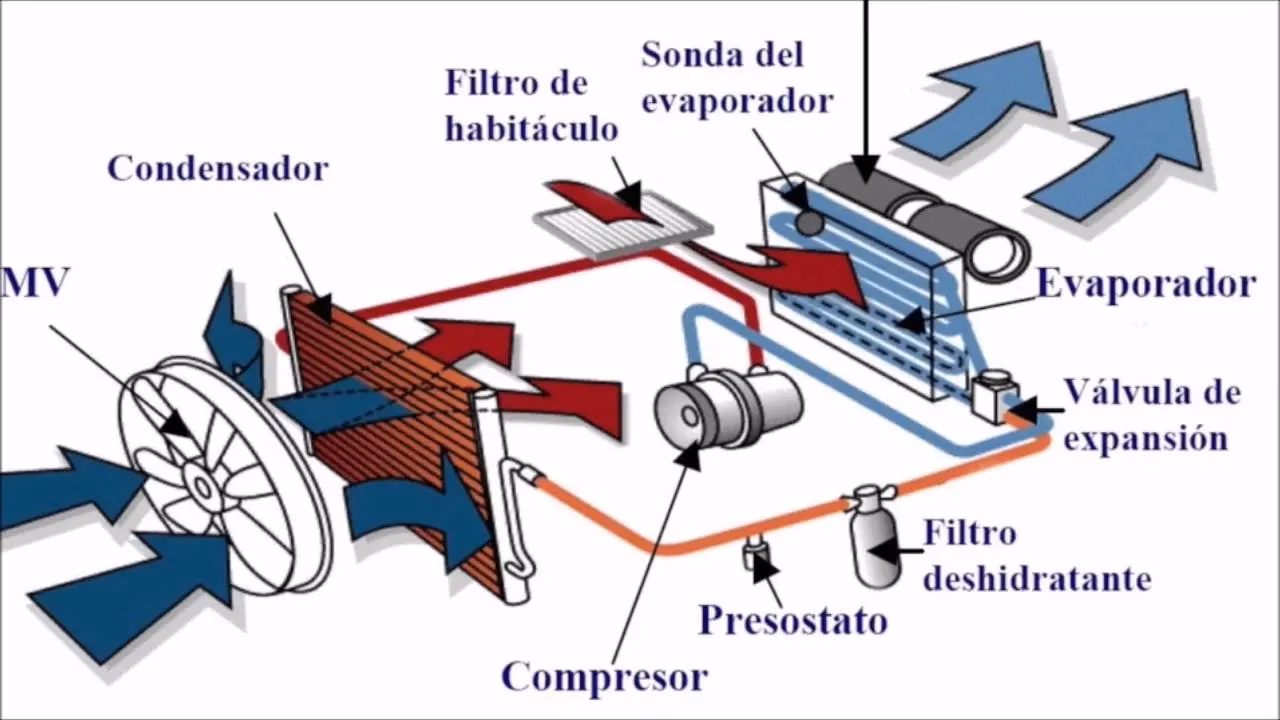

El sistema de aire acondicionado es, en esencia, un sistema de refrigeración que funciona extrayendo calor del interior del coche y liberándolo al exterior. Utiliza un gas refrigerante que circula en un ciclo cerrado a través de varios componentes principales:

1. Compresor: Impulsado por el motor del coche (o un motor eléctrico en vehículos híbridos/eléctricos), el compresor es el corazón del sistema. Aspira el refrigerante gaseoso a baja presión y baja temperatura del evaporador y lo comprime, aumentando su presión y temperatura significativamente.
2. Condensador: El refrigerante caliente y a alta presión en estado gaseoso fluye hacia el condensador, que generalmente se encuentra en la parte frontal del vehículo, a menudo delante del radiador del motor. Aquí, el refrigerante libera su calor al aire exterior que pasa a través del condensador (ayudado por un ventilador). Al liberar calor, el refrigerante cambia de estado de gas a líquido a alta presión.
3. Válvula de Expansión (o Tubo Orificio): El refrigerante líquido a alta presión pasa a través de la válvula de expansión o un tubo orificio. Este componente restringe el flujo, causando una caída drástica en la presión del refrigerante. Esta caída de presión provoca que parte del líquido se evapore rápidamente, enfriando drásticamente la mezcla de líquido y gas.
4. Evaporador: La mezcla fría de refrigerante a baja presión (líquido y gas) entra en el evaporador, que se encuentra dentro del salpicadero. El aire del interior del coche (o del exterior) es soplado sobre las aletas frías del evaporador por el ventilador soplador. El calor del aire interior es absorbido por el refrigerante, que se evapora completamente a gas a baja presión. Este proceso de absorción de calor enfría el aire que pasa por el evaporador.
5. Ventilador Soplador: Este componente, que es compartido con el sistema de calefacción, empuja el aire enfriado (y deshumidificado, ya que la humedad del aire se condensa en la superficie fría del evaporador y se drena fuera del vehículo) hacia el habitáculo a través de las rejillas de ventilación.

El refrigerante gaseoso a baja presión sale del evaporador y regresa al compresor, completando el ciclo. Este proceso continuo elimina eficazmente el calor y la humedad del interior del vehículo, proporcionando aire frío y seco.

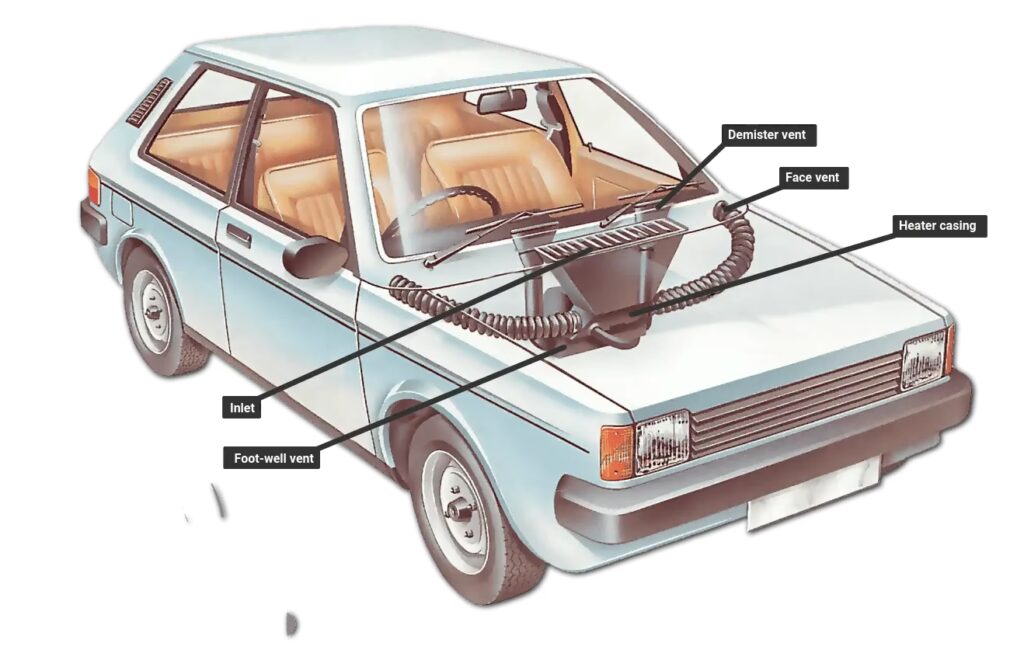

El Sistema de Ventilación: El Director de Orquesta

El sistema de ventilación es crucial porque es el que realmente controla la temperatura final del aire que llega al habitáculo y cómo se distribuye. Su función principal no es calentar ni enfriar el aire por sí mismo, sino gestionar el flujo de aire y, lo más importante, mezclar el aire que proviene del radiador de calefacción (caliente) y el aire que proviene del evaporador (frío y seco) para alcanzar la temperatura exacta que el usuario ha seleccionado.

Los componentes clave del sistema de ventilación incluyen:

• Ventilador Soplador: Como se mencionó, este potente ventilador mueve el aire a través del sistema. Puede tomar aire del exterior (modo aire fresco) o recircular el aire del interior del habitáculo (modo recirculación).
• Compuesta de Mezcla de Aire (Blend Door): Esta es una compuerta móvil dentro de la caja del climatizador. Su posición determina la proporción de aire caliente (que pasa por el radiador de calefacción) y aire frío (que pasa por el evaporador) que se mezcla antes de ser enviado a través de los conductos de ventilación. Si se desea aire muy caliente, la compuerta dirige casi todo el aire a través del radiador de calefacción. Si se desea aire muy frío, lo dirige casi todo a través del evaporador. Para temperaturas intermedias, la compuerta se posiciona para mezclar proporciones adecuadas de aire caliente y frío.
• Compuertas de Distribución: Estas compuertas dirigen el flujo de aire mezclado hacia las diferentes rejillas de ventilación del habitáculo (salpicadero, pies, parabrisas, etc.).
• Sensores de Temperatura: Ubicados en el habitáculo y a veces en el exterior, estos sensores miden constantemente las temperaturas para que la unidad de control (ECU) pueda ajustar la posición de la compuerta de mezcla de aire y la velocidad del ventilador para mantener la temperatura deseada.
• Unidad de Control Electrónica (ECU): En sistemas automáticos, la ECU procesa la información de los sensores, la selección del usuario (temperatura, velocidad del ventilador, dirección del aire) y otros factores (como la intensidad del sol) para controlar de forma precisa el compresor, el ventilador soplador y las posiciones de las compuertas de mezcla y distribución.

La ventilación es, por tanto, el sistema de control de la temperatura final. Cuando se selecciona una temperatura, el sistema HVAC determina si necesita calefacción, aire acondicionado o una mezcla de ambos. La compuerta de mezcla de aire se ajusta continuamente para lograr la temperatura exacta deseada al mezclar el aire caliente y frío. Este es el corazón de la función de climatización.

Cómo Trabajan Juntos los Sistemas HVAC

La magia del sistema HVAC reside en la integración de sus partes. Cuando seleccionas una temperatura en el panel de control de tu coche, estás dando una instrucción a la unidad de control del sistema. Si la temperatura seleccionada es más alta que la temperatura actual del habitáculo, el sistema activará el flujo de líquido refrigerante caliente a través del radiador de calefacción. Si la temperatura seleccionada es más baja, activará el compresor del aire acondicionado para enfriar el evaporador.

Simultáneamente, el sistema de ventilación entra en juego. El ventilador soplador mueve el aire a través de la caja del climatizador. La compuerta de mezcla de aire se posiciona para permitir que una cantidad calculada de aire pase por el radiador de calefacción y otra por el evaporador (si el aire acondicionado está activo). Estos flujos de aire se mezclan antes de ser dirigidos al habitáculo. La ECU ajusta la posición de la compuerta de mezcla y la velocidad del ventilador basándose en las lecturas de los sensores de temperatura hasta que se alcanza y se mantiene la temperatura deseada.

Además del control de temperatura, el sistema de ventilación también gestiona la entrada de aire. Puedes elegir entre:

• Aire Exterior (Fresh Air): Permite la entrada constante de aire fresco del exterior, ideal para renovar el aire del habitáculo y evitar que se empañen los cristales.
• Recirculación (Recirculate): Cierra la entrada de aire exterior y recircula el aire ya presente en el habitáculo. Esto es útil para enfriar o calentar rápidamente el interior (ya que se trabaja con un volumen de aire más pequeño) o para evitar que entren olores o aire contaminado del exterior. Sin embargo, un uso prolongado de la recirculación puede viciar el aire y aumentar la humedad, favoreciendo el empañamiento.

La ventilación también es fundamental para desempañar los cristales, especialmente el parabrisas. Dirigir el aire caliente o frío y seco hacia el parabrisas ayuda a eliminar la condensación (empañamiento) o el hielo.

Componentes Clave del Sistema HVAC

Para resumir, los componentes principales incluyen:

• Ventilador Soplador: Mueve el aire.
• Radiador de Calefacción (Heater Core): Calienta el aire usando el refrigerante del motor.
• Evaporador: Enfría y deshumidifica el aire usando el refrigerante del aire acondicionado.
• Compresor: Bombea y comprime el refrigerante en el sistema de A/C.
• Condensador: Libera calor del refrigerante al exterior en el sistema de A/C.
• Válvula de Expansión/Tubo Orificio: Reduce la presión del refrigerante antes del evaporador.
• Compuesta de Mezcla de Aire (Blend Door): Controla la proporción de aire caliente/frío.
• Compuertas de Distribución: Dirigen el aire a las rejillas.
• Filtro de Habitáculo (Filtro de Polen): Filtra el aire que entra al habitáculo, eliminando polvo, polen y otras partículas. Es vital para la calidad del aire interior.
• Sensores: Miden temperatura, humedad, etc.
• Unidad de Control (ECU): El "cerebro" que coordina todo.

Todos estos elementos trabajan en armonía para crear un ambiente interior confortable, sin importar si afuera hace calor, frío o está lloviendo.

Mantenimiento del Sistema HVAC

Para asegurar que tu sistema HVAC funcione de manera eficiente y proporcione aire limpio y saludable, es importante realizar un mantenimiento regular:

• Reemplazo del Filtro de Habitáculo: Este filtro atrapa polvo, polen y contaminantes. Un filtro sucio restringe el flujo de aire, reduce la eficiencia de la ventilación y puede causar malos olores. Debe cambiarse según las recomendaciones del fabricante, generalmente una vez al año o cada 15.000-30.000 km.
• Revisión del Nivel de Refrigerante del A/C: Una baja cantidad de refrigerante reduce la capacidad de enfriamiento. Las fugas deben ser reparadas por un profesional.
• Inspección Visual: Busca hojas, suciedad u obstrucciones en las tomas de aire exteriores (generalmente en la base del parabrisas).
• Uso Regular: Usar el sistema de aire acondicionado periódicamente, incluso en invierno, ayuda a lubricar los sellos y mantener el sistema en buen estado.

Tabla Comparativa: Los Tres Pilares del Confort

Preguntas Frecuentes sobre el Sistema HVAC

¿Por qué sale aire caliente por las rejillas cuando el aire acondicionado está encendido?

Esto podría indicar un problema con el sistema de aire acondicionado, como bajo nivel de refrigerante, un compresor defectuoso, o un problema con la compuerta de mezcla de aire que no se cierra correctamente para bloquear el aire caliente.

¿Por qué no sale aire por las rejillas?

El problema más común es un ventilador soplador defectuoso o una resistencia del ventilador dañada (que controla las velocidades). También podría ser un conducto obstruido o un fusible quemado.

¿Por qué huele mal el aire que sale de las rejillas?

Los malos olores suelen ser causados por bacterias, moho u hongos que crecen en el evaporador húmedo, especialmente si no se usa el aire acondicionado regularmente o si el filtro de habitáculo está sucio. Cambiar el filtro y limpiar el sistema con un producto específico puede ayudar.

¿Qué es el modo de recirculación y cuándo debo usarlo?

El modo de recirculación toma aire del interior del habitáculo en lugar del exterior. Es útil para enfriar o calentar más rápido, o para evitar que entren olores o aire contaminado del exterior. Sin embargo, úsalo con moderación para asegurar la renovación del aire y evitar el empañamiento.

¿Cada cuánto debo recargar el gas del aire acondicionado?

El sistema de aire acondicionado es un circuito cerrado. Si pierde refrigerante, hay una fuga. No necesita recargas periódicas a menos que haya una fuga. Si el enfriamiento es deficiente, debe ser inspeccionado por un profesional para encontrar y reparar la fuga antes de recargar.

¿Por qué se empañan los cristales por dentro?

El empañamiento ocurre cuando el aire húmedo dentro del coche entra en contacto con las superficies frías de los cristales. Usar el sistema de ventilación para dirigir aire seco (aire acondicionado) o aire caliente hacia los cristales, junto con el modo de aire exterior, es la forma más efectiva de desempañarlos.

Conclusión

El sistema HVAC es una maravilla de la ingeniería automotriz que trabaja incansablemente para mantenernos cómodos en nuestros desplazamientos. La ventilación, la calefacción y el aire acondicionado son subsistemas interconectados, cada uno con un rol vital. Comprender cómo funcionan y realizar un mantenimiento preventivo simple, como cambiar el filtro de habitáculo, puede asegurar su correcto funcionamiento, mejorar la calidad del aire que respiras y prolongar la vida útil de los componentes. Así, cada viaje, ya sea bajo el sol abrasador o en el frío invierno, puede ser una experiencia placentera.
