Encendido Inductivo y la Diferencia con CDI

El sistema de encendido de un vehículo es fundamental para el correcto funcionamiento del motor. Su propósito principal es generar la chispa necesaria en el momento preciso para encender la mezcla de aire y combustible dentro de los cilindros. Existen diferentes tecnologías para lograr esto, pero dos de las más comunes y relevantes son el encendido inductivo y el encendido por descarga capacitiva, conocido como CDI.

Comprender cómo operan estos sistemas y sus diferencias no solo es interesante, sino clave para diagnosticar problemas o mejorar el rendimiento de un motor. La elección entre uno u otro depende de las características y exigencias específicas del motor, como las revoluciones por minuto (RPM) que alcanza o las presiones dentro de los cilindros.

¿Qué es un Sistema de Encendido Inductivo?

El sistema de encendido inductivo es quizás el más extendido en la mayoría de vehículos, incluyendo muchos de alto rendimiento. Su funcionamiento se basa en el principio de inducción electromagnética, transformando un voltaje relativamente bajo (el de la batería, típicamente 12V) en el alto voltaje necesario para crear una chispa a través del espacio de aire de la bujía.

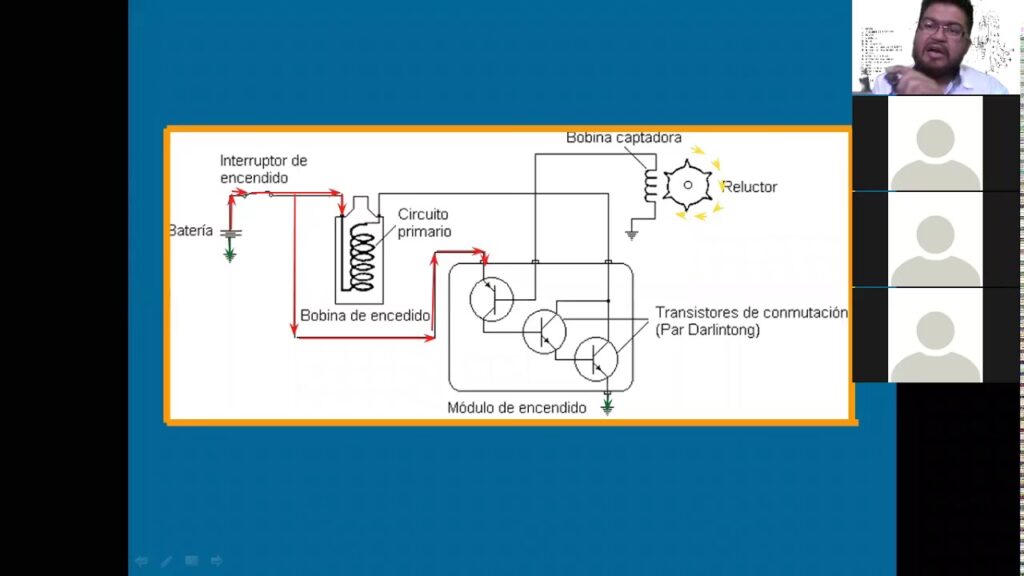

Los componentes principales de un sistema de encendido inductivo suelen incluir:

• Módulo de Encendido o ECU: La unidad de control electrónico (ECU) o un módulo específico es el cerebro del sistema. Recibe información sobre la posición del motor y calcula el momento exacto en el que debe ocurrir la chispa.
• Sensor Inductivo (o de Efecto Hall): Estos sensores detectan la posición del cigüeñal (señal Ref) y a veces del árbol de levas (señal Sync). Esta información es vital para que la ECU determine el punto de encendido adecuado. El sensor inductivo genera un voltaje variable al pasar un campo magnético a través de él, mientras que un sensor de efecto Hall genera un voltaje al pasar una corriente a través de un material en presencia de un campo magnético.
• Bobina de Encendido Inductivo: Este es el componente central que eleva el voltaje. Hablaremos más de ella en detalle.
• Distribuidor (en sistemas antiguos): En sistemas más tradicionales, el distribuidor se encarga de dirigir la alta tensión desde la bobina a la bujía correcta en el momento oportuno.
• Bujías: Son los electrodos dentro de la cámara de combustión donde salta la chispa.
• Supresor de Picos: Un componente que ayuda a proteger el sistema de voltajes excesivos.

El principio de funcionamiento de la bobina de encendido inductivo es el de un transformador elevador de tensión. Está constituida por un bobinado primario con pocas vueltas de hilo grueso y un bobinado secundario con muchas más vueltas de hilo fino, ambos enrollados alrededor de un núcleo magnético. Cuando una corriente controlada por la ECU circula por el bobinado primario, se crea un campo magnético. Al interrumpirse bruscamente esta corriente (o variar significativamente), el cambio rápido en el campo magnético induce un voltaje mucho mayor en el bobinado secundario debido a la gran diferencia en el número de vueltas. Este alto voltaje es el que se envía a la bujía para generar la chispa.

En un sistema inductivo, la bobina se "carga" a voltaje de batería durante un período específico antes de la chispa, conocido como tiempo de carga (dwell). Este tiempo es controlado por la ECU y debe ser el adecuado para la bobina utilizada. Un tiempo de carga insuficiente reduce la energía disponible para la chispa (subcarga), mientras que un tiempo excesivo puede causar sobrecalentamiento de la bobina o el módulo de encendido (sobrecarga).

La chispa producida por un sistema inductivo se caracteriza por tener un voltaje más bajo en comparación con un sistema CDI, pero con una duración más larga.

El Rol del Tiempo de Carga (Dwell)

El tiempo de carga, o 'dwell time', es un parámetro crítico en los sistemas de encendido inductivo. Se refiere al lapso durante el cual la corriente fluye a través del bobinado primario de la bobina de encendido, permitiendo que el núcleo magnético se sature y acumule energía en forma de campo magnético. La duración de este tiempo es controlada precisamente por la unidad de control del motor (ECU) basándose en las condiciones de funcionamiento del motor, principalmente las RPM.

La ECU ajusta el tiempo de carga para asegurar que la bobina se cargue completamente antes de que se necesite la chispa. Sin embargo, este tiempo disponible para la carga disminuye a medida que aumentan las RPM del motor. Si el tiempo disponible se vuelve más corto que el tiempo requerido para una carga completa, la bobina se subcargará. Esto resulta en una menor energía de chispa, lo que puede llevar a fallos de encendido, especialmente bajo carga o en condiciones difíciles.

Por otro lado, si el tiempo de carga es demasiado largo, la bobina puede sobrecalentarse. El exceso de corriente fluyendo por el bobinado primario sin la interrupción necesaria para generar la chispa puede dañar la bobina o el transistor de potencia que controla la corriente en el módulo de encendido o la ECU. Por lo tanto, optimizar el tiempo de carga es esencial para la eficiencia y la longevidad del sistema de encendido inductivo.

Inductivo vs. Encendido por Descarga Capacitiva (CDI)

Ahora, comparemos el sistema inductivo con el encendido por descarga capacitiva (CDI). Aunque ambos buscan generar una chispa de alto voltaje, lo hacen de maneras fundamentalmente diferentes.

En un sistema CDI, la energía no se almacena directamente en la bobina de encendido a través del tiempo de carga. En cambio, un condensador se carga a un voltaje mucho más alto (típicamente entre 380V y 450V). Cuando se necesita la chispa, este alto voltaje almacenado en el condensador se descarga rápidamente a través del bobinado primario de una bobina especial (una bobina compatible con CDI). Este pulso de alto voltaje en el primario induce un voltaje extremadamente alto en el secundario, generando la chispa.

Aquí están las diferencias clave:

La diferencia en las características de la chispa lleva a diferentes rendimientos en distintas condiciones:

• Altas Presiones en el Cilindro: Motores sobrealimentados (con turbo o supercargador) o que usan óxido nitroso crean presiones muy altas dentro de la cámara de combustión. Una presión más alta aumenta la resistencia al salto de la chispa. El voltaje significativamente más alto que genera un sistema CDI es más efectivo para "romper" esta resistencia y asegurar una chispa potente y fiable en estas condiciones.
• Altas RPM: Como mencionamos, el tiempo de carga para una bobina inductiva se reduce a altas velocidades del motor. Si no hay suficiente tiempo para cargar completamente la bobina, la energía de la chispa disminuye. Los sistemas CDI, al cargar constantemente el condensador y descargar rápidamente, son menos susceptibles a esta limitación y pueden mantener una energía de chispa alta incluso a RPM muy elevadas.
• Mezclas Pobres: Una mezcla de aire y combustible pobre es más difícil de encender. La chispa de un sistema CDI, aunque de muy alto voltaje, es extremadamente corta en duración. En mezclas pobres, esta chispa corta puede no ser suficiente para iniciar una frente de llama robusto y propagarla eficientemente por toda la cámara. La chispa más larga de un sistema inductivo tiene una mayor probabilidad de encender eficazmente una mezcla pobre y asegurar una combustión completa.

En general, la mayoría de los vehículos, incluyendo aplicaciones de calle y competición de alto rendimiento, funcionan adecuadamente con sistemas de encendido inductivo. El sistema CDI se considera a menudo una actualización necesaria *solo* cuando las características del motor (principalmente altas RPM o alta presión) superan las capacidades de un sistema inductivo bien diseñado. Si un motor puede funcionar correctamente con un sistema inductivo, a menudo es preferible mantenerlo así, ya que la chispa de mayor duración puede ofrecer mejor rendimiento en ciertas condiciones, como con mezclas ligeramente más pobres.

Componentes Adicionales y Consideraciones

Independientemente de si el sistema es inductivo o CDI, la señal de encendido es proporcionada a un módulo de encendido o a la ECU que controla la bobina. Es crucial utilizar módulos y bobinas que sean compatibles con el tipo de sistema (inductivo o CDI).

En sistemas más antiguos o en ciertas configuraciones, un distribuidor sigue siendo necesario para dirigir la chispa al cilindro correcto en el orden de encendido. Sin embargo, muchos sistemas modernos utilizan bobinas individuales por cilindro (coil-on-plug o coil-near-plug), eliminando la necesidad del distribuidor y permitiendo un control más preciso del tiempo de encendido para cada cilindro.

Es importante destacar que las bobinas diseñadas para sistemas inductivos no deben usarse con sistemas CDI, y viceversa. La forma en que se cargan y descargan es fundamentalmente diferente, y usar la bobina incorrecta puede causar daños al sistema o un rendimiento deficiente.

Historia Breve: La Bobina de Ruhmkorff

El principio detrás de la bobina de encendido inductivo no es nuevo. Se basa en el trabajo del físico alemán Heinrich Daniel Ruhmkorff, quien en la década de 1850 perfeccionó la bobina de inducción (a menudo llamada bobina de Ruhmkorff). Este dispositivo utilizaba un interruptor mecánico (inicialmente diseñado por Christian Ernst Neef, similar a un timbre) para interrumpir rápidamente la corriente en un bobinado primario, generando pulsos de alto voltaje en un bobinado secundario con muchas más vueltas. El añadido de un condensador (propuesto por Hippolyte Fizeau) a través de los contactos del interruptor ayudó a absorber la chispa en los contactos y aumentar la eficiencia del salto de chispa en el secundario.

Las bobinas de Ruhmkorff se utilizaron inicialmente para experimentos científicos, en telegrafía sin hilos y para alimentar tubos de rayos X. El principio de transformar un voltaje bajo pulsante en uno alto mediante inducción es exactamente el mismo que utilizan las bobinas de encendido en los motores de combustión interna, aunque los interruptores mecánicos han sido reemplazados por electrónica de estado sólido (transistores) controlada por la ECU para una precisión y fiabilidad mucho mayores.

Preguntas Frecuentes

¿Por qué la mayoría de los autos usan encendido inductivo si el CDI da más voltaje?
La mayoría de los motores de calle no operan constantemente bajo las condiciones extremas de alta presión o RPM sostenidas que justificarían la necesidad del voltaje extra del CDI. El sistema inductivo es generalmente más simple, más económico de implementar y su chispa de mayor duración es más efectiva para encender la mezcla de aire y combustible en rangos de operación normales y con mezclas que no son perfectamente estequiométricas.

¿Puedo convertir mi auto de encendido inductivo a CDI?
Sí, es posible, pero requiere la instalación de un sistema CDI completo, incluyendo el módulo CDI, las bobinas compatibles con CDI y, si es necesario, adaptar o reemplazar el sistema de disparo (sensores) para que sea compatible con el nuevo módulo. No es una simple sustitución de componentes y a menudo solo se justifica en aplicaciones de competición o motores altamente modificados.

¿Qué es el 'dwell time' y por qué es importante?
El 'dwell time' es el tiempo que la bobina inductiva tiene para cargarse antes de generar la chispa. Es importante porque una carga adecuada garantiza suficiente energía para la chispa. Si es muy corto (subcarga), la chispa será débil. Si es muy largo (sobrecarga), puede dañar la bobina o el módulo.

¿Qué sucede si uso una bobina inductiva con un sistema CDI?
Las bobinas inductivas y CDI están diseñadas con características eléctricas diferentes. Usar una bobina inductiva con un sistema CDI puede llevar a un rendimiento deficiente, sobrecalentamiento, o incluso dañar la bobina o el módulo CDI debido a la forma en que el sistema CDI descarga su energía de alto voltaje.

¿Necesito un distribuidor con un sistema de encendido moderno?
Muchos sistemas modernos de encendido, especialmente aquellos que utilizan bobinas individuales para cada cilindro (sistemas 'coil-on-plug' o 'sin distribuidor'), no requieren un distribuidor. La ECU controla directamente cuándo y cuál bobina dispara.

Conclusión

El sistema de encendido inductivo es una tecnología probada y eficiente que impulsa la gran mayoría de los vehículos en la carretera. Su funcionamiento se basa en principios electromagnéticos bien establecidos y su diseño ha evolucionado para ser altamente fiable y preciso gracias al control electrónico. Aunque el encendido por descarga capacitiva (CDI) ofrece ventajas significativas en condiciones extremas de alta presión y altas RPM, el sistema inductivo sigue siendo la opción preferida para la mayoría de las aplicaciones automotrices debido a su simplicidad, costo y eficacia en un amplio rango de condiciones de funcionamiento.

Entender la diferencia entre estos dos sistemas y cómo interactúan sus componentes es fundamental para cualquier entusiasta o profesional que trabaje con motores de combustión interna, permitiendo tomar decisiones informadas sobre mantenimiento, diagnóstico y mejoras de rendimiento.
