En el complejo entramado de sistemas que componen un automóvil moderno, el sistema de carga ocupa un lugar de vital importancia. Es, en esencia, el encargado de generar y distribuir la energía eléctrica necesaria para que todos los componentes funcionen correctamente, desde las luces y la radio hasta los sistemas de inyección electrónica y la unidad de control del motor. Sin un sistema de carga eficiente, un automóvil simplemente dejaría de funcionar una vez que la energía almacenada en la batería se agotara.
Su objetivo primordial es doble: por un lado, generar la corriente eléctrica requerida para alimentar todos los circuitos eléctricos del vehículo mientras el motor está en marcha; por otro, recargar constantemente el acumulador, comúnmente conocido como la batería, para asegurar que siempre tenga la energía suficiente para arrancar el motor en el próximo ciclo de encendido y para actuar como un amortiguador de voltaje.
Componentes Principales del Sistema de Carga

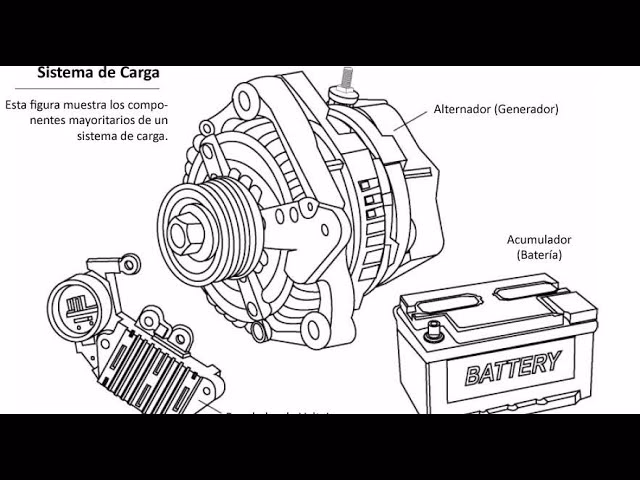

El sistema de carga de un automóvil moderno es una orquesta bien afinada de componentes que trabajan en conjunto. Los elementos clave, como se menciona, incluyen el alternador, la batería, el cableado y, en vehículos más recientes, la unidad de control electrónico (ECU).
El Alternador
Considerado el corazón del sistema de carga, el alternador es un generador de corriente eléctrica. A diferencia de las antiguas dinamos, que generaban corriente continua (DC), el alternador produce corriente alterna (AC). Esta corriente AC es luego rectificada (convertida a DC) dentro del propio alternador mediante un conjunto de diodos. El alternador es accionado por el motor del vehículo a través de una correa (generalmente la correa de accesorios o de servicio). Su capacidad para generar energía incluso a bajas revoluciones del motor lo hace mucho más eficiente que las dinamos predecesoras, asegurando que la batería se cargue y los sistemas eléctricos se alimenten adecuadamente incluso en ralentí.
Internamente, un alternador consta de varias partes cruciales:
- Rotor: Un electroimán que gira, creando un campo magnético.
- Estátor: Una bobina fija donde el campo magnético cambiante induce corriente eléctrica (AC).
- Puente rectificador: Un conjunto de diodos que convierte la corriente AC generada en el estátor a corriente DC, que es la que utiliza el automóvil.
- Regulador de voltaje: Un componente esencial que controla la salida de voltaje del alternador para mantenerla constante (típicamente entre 13.8 y 14.5 voltios en la mayoría de los vehículos de 12V), independientemente de la velocidad del motor o la carga eléctrica. Esto protege los componentes eléctricos sensibles del vehículo de sobretensiones.
La Batería (Acumulador)
La batería, o acumulador, cumple varias funciones vitales en el sistema eléctrico del automóvil. Su papel principal en el sistema de carga es almacenar la energía eléctrica generada por el alternador. Sin embargo, su función más conocida es proporcionar la gran cantidad de energía inicial necesaria para arrancar el motor de combustión interna, alimentando el motor de arranque y el sistema de encendido.
Además de arrancar el motor y almacenar energía, la batería actúa como un estabilizador de voltaje para todo el sistema eléctrico. Ayuda a suavizar las fluctuaciones de voltaje que podrían ocurrir, protegiendo los componentes electrónicos sensibles. También suministra energía cuando la demanda eléctrica del vehículo excede momentáneamente la capacidad del alternador, como al ralentí con muchos accesorios encendidos.
El Cableado
El cableado es la red nerviosa del sistema de carga, conectando todos los componentes entre sí y con el resto del sistema eléctrico del automóvil. Incluye cables de alta resistencia que conectan el alternador a la batería y al sistema de distribución eléctrica, así como cables más pequeños que conectan el regulador de voltaje y la ECU. Un cableado dañado, corroído o suelto puede causar una resistencia excesiva, lo que limita el flujo de corriente y puede impedir que la batería se cargue correctamente o que los componentes reciban la energía adecuada.
La Unidad de Control Electrónico (ECU)
En vehículos más modernos y sofisticados, la ECU (Unidad de Control Electrónico) juega un papel cada vez más importante en la gestión del sistema de carga. La ECU puede monitorear el estado de carga de la batería, la temperatura y la demanda eléctrica general del vehículo. Utiliza esta información para comunicarse con el regulador de voltaje del alternador y ajustar la salida de energía según sea necesario. Esto no solo asegura una carga óptima de la batería, sino que también puede ayudar a mejorar la eficiencia del combustible al reducir la carga del alternador cuando no es estrictamente necesaria.
¿Cómo Funciona el Sistema de Carga en Conjunto?
El proceso comienza cuando se arranca el motor. La batería proporciona la energía inicial para poner en marcha el motor. Una vez que el motor está funcionando, comienza a girar la correa que acciona el alternador. El alternador, al girar, genera corriente eléctrica (AC), que es inmediatamente convertida a DC por el puente rectificador. El regulador de voltaje asegura que la salida de esta corriente sea estable, independientemente de las revoluciones del motor.
Esta corriente DC se dirige a dos lugares principales: primero, alimenta directamente todos los sistemas eléctricos del vehículo que están en uso en ese momento (luces, radio, climatizador, sistemas de inyección, etc.). Segundo, el exceso de corriente (aquella que no se está utilizando para alimentar los accesorios) se dirige hacia la batería para recargarla. Este ciclo continuo asegura que la batería se mantenga cargada y lista para el próximo arranque, mientras que el alternador asume la carga eléctrica principal una vez que el motor está en funcionamiento.
Importancia Fundamental del Sistema de Carga
La importancia de este sistema no puede ser subestimada. Es la fuente de energía eléctrica constante para el funcionamiento normal del vehículo. Si el sistema de carga falla, el automóvil dependerá únicamente de la energía almacenada en la batería. Dado que la capacidad de la batería es limitada, esta energía se agotará rápidamente, especialmente si se utilizan accesorios como las luces o la calefacción. Un fallo en el sistema de carga puede manifestarse de varias maneras, desde luces tenues y problemas con los accesorios eléctricos hasta, en última instancia, que el vehículo se detenga por completo una vez que la batería se descarga por debajo del voltaje operativo mínimo.
Problemas Comunes y Síntomas de Fallo
Como cualquier sistema automotriz, el sistema de carga puede experimentar fallos. Reconocer los síntomas a tiempo puede prevenir problemas mayores. Algunos de los síntomas más comunes incluyen:
- Luz de advertencia de la batería encendida: Este es a menudo el indicador más claro de un problema con el sistema de carga. La luz suele tener la forma de una batería o las letras ALT (por alternador).
- Luces delanteras o del tablero tenues: Si las luces parecen más débiles de lo normal, especialmente al ralentí, podría ser un indicio de que el alternador no está generando suficiente energía.
- Accesorios eléctricos que fallan o funcionan mal: La radio, los elevalunas eléctricos, el climatizador u otros accesorios pueden funcionar de manera errática o dejar de funcionar si no reciben el voltaje adecuado.
- La batería se descarga repetidamente: Si la batería muere con frecuencia, a pesar de que no es vieja, el problema podría no ser la batería en sí, sino que el sistema de carga no la está recargando correctamente.
- Ruido extraño proveniente del alternador: Un rodamiento desgastado en el alternador puede producir un chirrido o un gruñido.
- Olor a goma quemada: Podría indicar que la correa del alternador está patinando o que el alternador se está sobrecalentando debido a una carga excesiva o un fallo interno.
Mantenimiento Preventivo
Un mantenimiento adecuado puede prolongar la vida útil del sistema de carga y prevenir fallos inesperados. Algunas tareas de mantenimiento incluyen:
- Inspección de la correa del alternador: Verificar que la correa esté en buen estado, sin grietas ni desgaste excesivo, y que tenga la tensión correcta. Una correa floja puede patinar y no girar el alternador a la velocidad necesaria.
- Limpieza de terminales de la batería: Asegurarse de que los terminales de la batería estén limpios, apretados y libres de corrosión. La corrosión puede impedir una carga adecuada.
- Verificación del voltaje del sistema: Utilizando un voltímetro, se puede medir el voltaje de la batería con el motor apagado (debería estar alrededor de 12.6V) y con el motor funcionando (debería estar entre 13.8V y 14.5V). Un voltaje fuera de este rango indica un problema en el sistema de carga o en la batería.
- Revisión del cableado: Inspeccionar visualmente los cables principales del sistema de carga en busca de daños, corrosión o conexiones sueltas.
Evolución del Sistema de Carga: De la Dinamo al Alternador Moderno
Es interesante notar cómo ha evolucionado este sistema. Los primeros automóviles utilizaban dinamos (generadores de corriente continua). Si bien cumplían su función, tenían limitaciones significativas. Su capacidad para generar energía dependía en gran medida de la velocidad del motor; a bajas revoluciones, la salida era mínima, lo que significaba que a menudo no podían alimentar todos los accesorios y cargar la batería simultáneamente en ralentí o a bajas velocidades. Esto era especialmente problemático en el tráfico urbano.
La introducción del alternador fue un avance tecnológico crucial. Su diseño basado en la inducción de corriente alterna y su posterior rectificación permitió una generación de energía mucho más eficiente y constante en un rango más amplio de velocidades del motor. Esto no solo mejoró la capacidad de carga de la batería, sino que también permitió la incorporación de más y más sistemas eléctricos en los automóviles, que requerían una fuente de energía fiable y potente.
Tabla Comparativa: Dinamo vs. Alternador
| Característica | Dinamo | Alternador |
|---|---|---|
| Tipo de Corriente Generada | Corriente Continua (DC) | Corriente Alterna (AC) |
| Eficiencia a Bajas RPM | Baja | Alta |
| Peso y Tamaño | Más pesado y voluminoso para la misma salida | Más ligero y compacto para la misma salida |
| Rectificación | No necesaria internamente (genera DC) | Requiere puente rectificador interno (convierte AC a DC) |
| Regulación de Voltaje | Generalmente reguladores externos mecánicos o electromecánicos | Generalmente reguladores internos electrónicos |
| Capacidad de Salida | Limitada | Mayor, adaptable a mayores demandas |
Preguntas Frecuentes (FAQ)
¿Qué pasa si falla el alternador?
Si el alternador falla, dejará de generar corriente eléctrica. El automóvil comenzará a consumir la energía almacenada en la batería. Dependiendo de la carga eléctrica (cuántos accesorios estén encendidos) y la capacidad de la batería, el vehículo podrá funcionar durante un tiempo limitado (desde unos minutos hasta quizás una hora) antes de que la batería se descargue por completo y el motor se detenga.
¿Cuánto dura una batería de automóvil?
La vida útil de una batería de automóvil varía mucho dependiendo del clima, el tipo de conducción, el mantenimiento y la calidad de la batería, pero generalmente oscila entre 3 y 5 años. Un sistema de carga en buen estado es crucial para maximizar la vida útil de la batería.
¿Por qué se descarga la batería si el alternador funciona bien?
Si la batería se descarga a pesar de que el alternador está cargando correctamente (voltaje de salida normal), las causas pueden ser varias: la batería está vieja y no retiene la carga, hay un consumo parásito (algún componente eléctrico que consume energía incluso cuando el coche está apagado), problemas con el cableado o los terminales de la batería, o condiciones de conducción que no permiten una carga completa (viajes muy cortos donde el alternador no funciona lo suficiente para reponer la energía utilizada en el arranque).
¿Qué significa la luz de advertencia de la batería en el tablero?
La luz de advertencia de la batería (o ALT) generalmente indica que hay un problema en el sistema de carga. Esto podría ser un fallo en el alternador, el regulador de voltaje, la correa del alternador rota o suelta, o problemas graves de cableado. Cuando esta luz se enciende con el motor en marcha, significa que el vehículo no se está cargando correctamente y está operando con la energía de la batería.
En conclusión, el sistema de carga es un pilar fundamental en el funcionamiento de cualquier vehículo moderno. Entender sus componentes, su funcionamiento y cómo mantenerlo en buen estado es clave para asegurar la fiabilidad de nuestro transporte diario y evitar quedarnos detenidos inesperadamente. Prestar atención a los síntomas de fallo y realizar un mantenimiento preventivo adecuado garantizará que este sistema vital cumpla su función eficientemente durante muchos años.
