Simbología Eléctrica y Esquemas: Guía Esencial

Las instalaciones eléctricas son la columna vertebral de nuestro mundo moderno, impulsando desde la iluminación de nuestros hogares hasta la maquinaria industrial compleja. Su omnipresencia hace que comprender su funcionamiento sea fundamental, especialmente cuando se trata de instalación, mantenimiento o resolución de problemas. Pero, ¿cómo se representan estas complejas redes de cables y componentes? La respuesta reside en los esquemas eléctricos y la simbología asociada.

Un esquema eléctrico no es más que un mapa, una representación gráfica estandarizada que muestra cómo están conectados los diferentes elementos de un circuito o una instalación. Es el plano que guía a electricistas e ingenieros, permitiéndoles visualizar el flujo de energía y la interconexión de dispositivos sin tener que manipular directamente los componentes físicos. Dominar la lectura e interpretación de estos esquemas es una habilidad esencial en el campo de la electricidad.

¿Qué es un Esquema Eléctrico?

Como mencionamos, un esquema o diagrama eléctrico es la representación gráfica de un circuito o instalación eléctrica. Utiliza símbolos normalizados para definir cada componente (un interruptor, un motor, una protección, etc.) y líneas que representan los conductores para mostrar cómo estos componentes se conectan entre sí. La estandarización de estos símbolos es clave, ya que garantiza que cualquier profesional con conocimiento de la normativa pueda leer y entender el mismo esquema, independientemente de quién lo haya dibujado.

La elección del tipo de esquema a utilizar depende en gran medida del propósito del diagrama. No es lo mismo necesitar un plano general para una vivienda que un diagrama detallado para diagnosticar una falla en un motor industrial complejo. Existen diferentes tipos de esquemas, cada uno con sus propias características y aplicaciones.

Tipos de Esquemas y Diagramas Eléctricos

Para abordar las diversas necesidades de representación, se han desarrollado varios tipos de esquemas eléctricos. Los más comunes incluyen:

• Unifilar
• Multifilar
• Funcional
• Topográfico

Cada uno ofrece una perspectiva distinta de la instalación, enfocándose en diferentes aspectos, ya sea la simplificación, la fidelidad a la conexión real, la lógica de funcionamiento o la ubicación física de los componentes.

Simbología Eléctrica: El Lenguaje de los Componentes

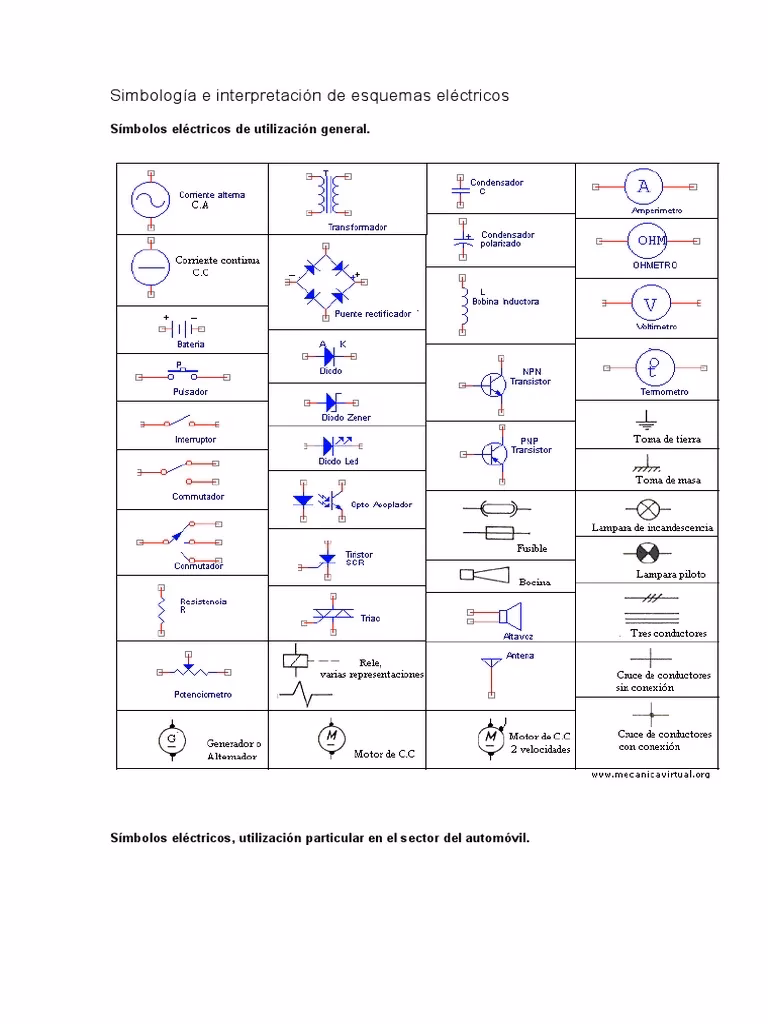

Antes de profundizar en los tipos de esquemas, es crucial entender los elementos básicos que los componen: los símbolos eléctricos. Estos pequeños gráficos representan dispositivos específicos y su función dentro del circuito. Conocer la simbología es el primer paso para poder leer cualquier esquema.

La simbología se clasifica generalmente según el tipo de componente o su función principal. Veamos algunas de las categorías más frecuentes:

Simbología de Maniobra

Esta categoría engloba los componentes utilizados para controlar el flujo de corriente, iniciar o detener operaciones, seleccionar modos, etc. Son elementos interactivos o de control.

• Interruptor: Representa un mecanismo diseñado para abrir o cerrar un circuito eléctrico. Puede ser un simple interruptor de luz o un selector más complejo en un panel de control. Su símbolo varía ligeramente dependiendo de si es unipolar, bipolar, conmutado, etc.
• Contactor o Relé / Bobina: Un dispositivo actuado eléctricamente que funciona como un interruptor. Una pequeña corriente en su bobina crea un campo magnético que mueve uno o varios contactos principales y/o auxiliares, permitiendo controlar circuitos de mayor potencia o realizar funciones lógicas. El símbolo de la bobina es fundamental para entender cómo se activa el contactor o relé.
• Contactos Auxiliares: Son contactos adicionales asociados a un contactor o relé, que se utilizan en los circuitos de control o señalización, no en el circuito principal de potencia. Pueden ser normalmente abiertos (NA o NO) o normalmente cerrados (NC). Su estado cambia cuando la bobina del contactor/relé se energiza.

Simbología de Protecciones

Estos símbolos representan dispositivos cruciales diseñados para proteger tanto la instalación eléctrica como a las personas contra fallas como sobrecargas, cortocircuitos o fugas de corriente.

• Protección Térmica: Un dispositivo que protege contra sobrecargas prolongadas y calentamientos excesivos, muy común en la protección de motores eléctricos. Funciona detectando el aumento de temperatura causado por una corriente excesiva y abriendo el circuito.
• Protección Diferencial (Interruptor Diferencial): Este dispositivo detecta fugas de corriente (diferencias entre la corriente que entra y la que sale por un circuito) que pueden indicar un contacto indirecto con una parte bajo tensión o un aislamiento defectuoso. Es fundamental para la protección de las personas contra electrocuciones.
• Protección Magnetotérmica (Interruptor Automático Magnetotérmico): Un dispositivo versátil que combina dos tipos de protección: la térmica (contra sobrecargas) y la magnética (contra cortocircuitos). Interrumpe el circuito automáticamente cuando la corriente supera ciertos límites preestablecidos.
• Disyuntor Motor: Un tipo específico de disyuntor diseñado para la protección y control de motores eléctricos, ofreciendo protección contra sobrecarga, cortocircuito y, en algunos casos, fallas de fase.

Simbología de Conductores

Los conductores son los "caminos" por donde circula la corriente eléctrica. Su representación en los esquemas varía según el tipo de diagrama.

• Representación Multifilar: En este tipo de esquema, cada conductor se representa individualmente mediante una línea. Esto ofrece una visión clara de todas las conexiones, pero puede hacer el diagrama muy complejo si hay muchos cables.
• Representación Unifilar: En contraste, el esquema unifilar representa un conjunto de conductores (por ejemplo, fase, neutro y tierra de un circuito de alumbrado) mediante una sola línea, indicando el número de conductores con trazos diagonales o números. Simplifica enormemente el diagrama, especialmente en instalaciones de distribución.

Simbología de Receptores

Los receptores son los dispositivos que consumen la energía eléctrica para realizar un trabajo, como generar luz, calor, movimiento, etc.

• Punto de Luz: Representa una ubicación donde se conecta una o varias luminarias. En los esquemas de instalaciones de edificios, suele ir asociado a un interruptor que lo controla.
• Motor: Símbolo que representa una máquina que convierte la energía eléctrica en energía mecánica (movimiento). El símbolo varía si es un motor de corriente continua, alterna monofásico o trifásico.

Profundizando en los Tipos de Esquemas

Ahora que conocemos la simbología básica, veamos con más detalle los diferentes tipos de esquemas y cuándo se utiliza cada uno.

Esquema Unifilar

El esquema unifilar es, quizás, el tipo más común en proyectos de instalaciones eléctricas residenciales y de edificios. Su principal característica es la simplificación: utiliza una sola línea para representar varios conductores de un mismo circuito (por ejemplo, los tres cables de una línea de alimentación de una toma de corriente). Sobre esta línea se indican el número de conductores (mediante pequeñas barras diagonales) y sus características (sección, tipo de conductor, etc.).

Este tipo de diagrama es ideal para mostrar la distribución general de una instalación, los circuitos que la componen, las protecciones asociadas a cada circuito y la carga conectada. Es más fácil de dibujar y leer que el multifilar para obtener una visión global, aunque no muestra las conexiones detalladas entre cada borne de los dispositivos.

Ejemplo de uso: Plano de una instalación eléctrica de una vivienda, mostrando el cuadro general de distribución, los circuitos de alumbrado, tomas de corriente, cocina, etc., cada uno representado con una única línea.

Esquema Eléctrico Multifilar

En contraste con el unifilar, el esquema multifilar representa cada conductor de forma individual, utilizando una línea distinta para cada uno. Esto significa que si un circuito tiene fase, neutro y tierra, se dibujarán tres líneas separadas mostrando cómo cada cable sale de un punto y llega a otro, conectándose a los bornes específicos de los dispositivos.

Este tipo de diagrama ofrece una representación mucho más fiel y detallada de las conexiones reales de la instalación. Si bien puede resultar visualmente más complejo y denso, especialmente en instalaciones grandes, es invaluable para tareas que requieren conocer la conexión exacta de cada cable, como la instalación de componentes complejos, la localización de averías o la modificación de cableados existentes.

Ejemplo de uso: Diagrama detallado del circuito de control de un motor industrial, mostrando cada conexión entre contactores, relés, pulsadores y protecciones.

Esquema Eléctrico Funcional

El esquema funcional se enfoca en la lógica de funcionamiento del circuito, más que en la disposición física o el cableado exacto. Los componentes se dibujan de manera que se facilite la comprensión de cómo interactúan para lograr una función específica. Una característica común es que los componentes de un mismo aparato (por ejemplo, la bobina y los contactos de un relé) pueden dibujarse en diferentes partes del diagrama, cerca de los elementos con los que interactúan, en lugar de juntos como una sola unidad.

Este tipo de esquema es muy útil para entender la secuencia de operaciones, los enclavamientos lógicos y el control de procesos. A menudo, se dibuja alineando los componentes entre las líneas de alimentación (Fase y Neutro o las fases en sistemas trifásicos) de manera que se eviten cruces de líneas innecesarios, lo que facilita su lectura.

Ejemplo de uso: Diagrama de un circuito de arranque directo de un motor con protección y control por pulsadores, donde la bobina del contactor está en el circuito de control y los contactos principales en el circuito de potencia.

Esquema Topográfico

El esquema topográfico no muestra las conexiones eléctricas entre componentes en el sentido tradicional, sino que representa la ubicación física real de los dispositivos dentro de un espacio (una habitación, un edificio, un panel de control). Se dibuja sobre un plano arquitectónico o un diseño de distribución física.

Su propósito principal es facilitar la planificación de la instalación en términos de recorrido de cables, ubicación de cajas, paneles, luminarias, tomas de corriente, etc. Es muy útil en las fases iniciales de un proyecto para determinar cantidades de material, planificar rutas de cableado y coordinar con otros oficios (albañilería, fontanería, etc.).

Ejemplo de uso: Plano de una vivienda que muestra dónde se instalarán cada interruptor, toma de corriente, punto de luz y caja de registro.

Comparativa de Tipos de Esquemas

Para entender mejor las diferencias y aplicaciones de cada tipo de esquema, podemos resumir sus características principales en una tabla comparativa:

Como se puede observar, cada tipo de esquema tiene su lugar y su propósito, y a menudo en un proyecto eléctrico completo se utilizan varios de ellos para ofrecer una visión integral de la instalación.

Normativa en Simbología Eléctrica

Para asegurar la universalidad y correcta interpretación de los esquemas eléctricos, la simbología está rigurosamente normalizada. La norma internacional más relevante es la IEC 60617 (anteriormente conocida como IEC 617), que ha sido adoptada por muchos países y regiones, incluyendo Europa a través de la norma EN 60617 y España como UNE-EN 60617.

Esta norma define los símbolos gráficos para una amplísima gama de componentes eléctricos y electrónicos, así como las reglas para dibujarlos en los diagramas. La norma se divide en varias partes, cada una cubriendo diferentes tipologías de símbolos, como:

• Símbolos generales
• Elementos de circuitos (resistencias, condensadores, inductancias)
• Semiconductores
• Producción y conversión de energía
• Aparatos de conexión, control y protección
• Instrumentos de medida, lámparas y dispositivos de señalización
• Telecomunicaciones
• Diagramas y planos

El uso de esta normativa es obligatorio en la mayoría de los proyectos eléctricos profesionales, garantizando la seguridad y la correcta ejecución de las instalaciones. Familiarizarse con la UNE-EN 60617 es fundamental para cualquier persona que trabaje con esquemas eléctricos en España y Europa.

Preguntas Frecuentes sobre Simbología y Esquemas Eléctricos

¿Por qué es importante la estandarización de la simbología eléctrica?

La estandarización es crucial porque permite que electricistas, ingenieros y técnicos de diferentes lugares o empresas puedan leer e interpretar los mismos esquemas sin ambigüedad. Facilita la comunicación, el diseño, la instalación, el mantenimiento y la resolución de problemas en cualquier instalación eléctrica, garantizando la seguridad y la eficiencia.

¿Cuál es el esquema más utilizado en instalaciones de viviendas?

En las instalaciones eléctricas residenciales, el esquema unifilar es el más comúnmente utilizado para los planos generales. Proporciona una visión clara de la distribución de circuitos, protecciones y puntos de consumo de una manera simplificada y fácil de entender para el instalador.

¿Necesito conocer todos los símbolos para leer un esquema?

Para leer un esquema básico, necesitarás conocer los símbolos más comunes de los componentes presentes en ese tipo de instalación (interruptores, protecciones, tomas, puntos de luz, etc.). Para esquemas más complejos o especializados (industriales, electrónicos), es necesario un conocimiento más amplio de la simbología específica de esos campos. A menudo, los esquemas incluyen una leyenda con los símbolos utilizados.

¿Qué diferencia hay entre un relé y un contactor?

Ambos son dispositivos de conmutación accionados eléctricamente mediante una bobina. La principal diferencia radica en su aplicación típica y capacidad. Los relés suelen utilizarse en circuitos de control y señalización para conmutar corrientes bajas o moderadas. Los contactores están diseñados para conmutar corrientes elevadas en circuitos de potencia, como la alimentación de motores o sistemas de iluminación de gran tamaño.

¿Dónde puedo encontrar la simbología eléctrica normalizada?

La simbología eléctrica normalizada se encuentra definida en normas técnicas específicas, como la serie IEC 60617 (a nivel internacional) o la UNE-EN 60617 (en España y Europa). Estas normas son publicadas por organismos de estandarización y suelen estar disponibles para consulta o adquisición a través de ellos.

Conclusión

La simbología y los esquemas eléctricos son el lenguaje universal de los profesionales de la electricidad. Desde la simple instalación de un interruptor hasta el diseño de complejas redes industriales, la capacidad de leer, interpretar y dibujar estos diagramas es fundamental. Conocer los diferentes tipos de esquemas (unifilar, multifilar, funcional y topográfico) y la simbología asociada a componentes de maniobra, protección, conductores y receptores, permite abordar con seguridad y eficiencia cualquier trabajo relacionado con la energía eléctrica. La adhesión a las normas como la UNE-EN 60617 garantiza que este lenguaje sea coherente y comprensible para todos, haciendo posible el desarrollo y mantenimiento de las instalaciones eléctricas que impulsan nuestro mundo.
