02/03/2020
Los vehículos modernos son mucho más que simple mecánica. La era digital ha llegado al mundo automotriz, transformando nuestros coches en complejos sistemas electrónicos sobre ruedas. En el corazón de esta transformación se encuentran los sensores y actuadores, componentes esenciales que permiten a un auto 'sentir' su entorno y 'actuar' en consecuencia, mejorando drásticamente la seguridad, la eficiencia y el rendimiento.
Comprender el papel que desempeñan estos dispositivos es fundamental en la actualidad, especialmente cuando nos acercamos a una revolución en la movilidad con la llegada de los vehículos autónomos y eléctricos. Estos componentes no solo optimizan la conducción, sino que también son cruciales para los sistemas de asistencia avanzada y el mantenimiento predictivo.
- ¿Qué Son los Sensores y Actuadores en un Automóvil?
- La Sinergia: Cómo Trabajan Juntos
- Mejorando la Seguridad, Eficiencia y Rendimiento
- Ejemplos Comunes de Sensores y Actuadores Automotrices
- Un Ejemplo Detallado: El Sensor de Velocidad de la Transmisión (VSS)
- Señales de Falla de un Sensor (Tomando el VSS como Referencia)
- Evolución y Futuro de Sensores y Actuadores
- Preguntas Frecuentes (FAQ)

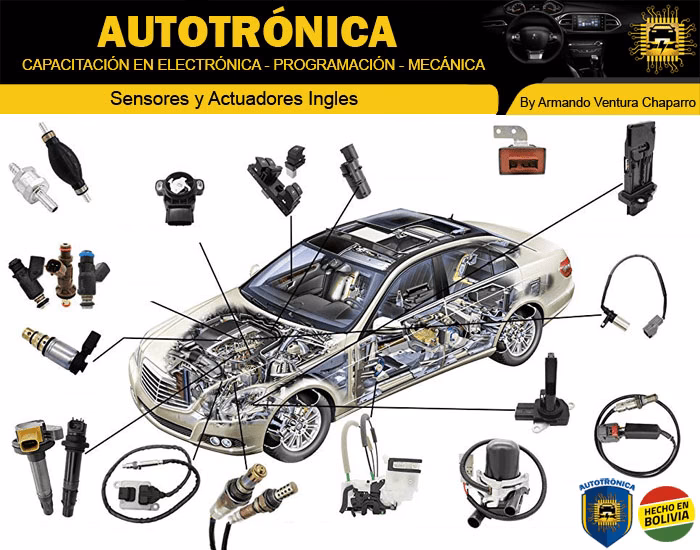

¿Qué Son los Sensores y Actuadores en un Automóvil?
En esencia, si consideramos el vehículo como un organismo complejo, los sensores serían sus órganos sensoriales (los ojos, oídos, etc.), mientras que los actuadores serían sus músculos o extremidades. Trabajan en conjunto en un ciclo continuo para monitorear, procesar y controlar diversas funciones del vehículo.
El Rol Fundamental de los Sensores
Los sensores son los encargados de recopilar información. Monitorean constantemente una amplia gama de variables tanto del vehículo como de su entorno. Esto incluye datos como la velocidad, la temperatura, la presión, la posición, la proximidad a otros objetos, la composición de los gases de escape, entre muchos otros. Esta información en tiempo real es vital para los sistemas de control del vehículo.
Cada sensor convierte una magnitud física (como calor, presión, movimiento) en una señal eléctrica. Estas señales son luego enviadas a las Unidades de Control Electrónico (ECUs), que son básicamente las 'computadoras' del coche. La precisión de esta conversión es crucial para que las ECUs puedan tomar decisiones informadas.
El Rol Esencial de los Actuadores
Si los sensores recopilan la información, los actuadores la ejecutan. Reciben las señales de las ECUs (que han procesado los datos de los sensores) y responden realizando una acción física específica. Esto puede ser algo tan simple como abrir o cerrar una válvula, mover un motor eléctrico, ajustar la presión de un fluido o cambiar la relación de una caja de cambios.
Los actuadores convierten la información eléctrica de las ECUs en una acción mecánica o física. Son los que realmente 'hacen' cosas dentro del vehículo, controlando directamente componentes como los inyectores de combustible, los sistemas de frenado, la dirección asistida, la suspensión activa, etc.
La Sinergia: Cómo Trabajan Juntos
La magia ocurre en la interacción entre sensores y actuadores, orquestada por las ECUs. Es un ciclo de retroalimentación constante:
- Sensing (Detección): Los sensores recogen datos del vehículo y su entorno.
- Processing (Procesamiento): Las ECUs reciben e interpretan las señales de los sensores.
- Decision Making (Toma de Decisiones): Las ECUs deciden qué acción correctiva o adaptativa es necesaria basándose en los datos y la programación.
- Actuation (Actuación): Las ECUs envían señales a los actuadores apropiados.
- Execution (Ejecución): Los actuadores realizan la acción física ordenada por las ECUs.
- Feedback (Retroalimentación): Los sensores monitorean el resultado de la acción del actuador, reiniciando el ciclo.
Este ciclo continuo permite que el vehículo se adapte y responda de manera dinámica a las condiciones cambiantes, optimizando su funcionamiento en cada momento.
Mejorando la Seguridad, Eficiencia y Rendimiento
La integración de sensores y actuadores tiene un impacto profundo en las tres áreas críticas de la experiencia de conducción:
Mejoras en la Seguridad
Los sistemas avanzados de asistencia al conductor (ADAS) dependen completamente de esta tecnología. Sensores como radares, cámaras y LIDAR detectan obstáculos, señales de tráfico, líneas de carril y otros vehículos. Las ECUs procesan esta información y, si es necesario, activan actuadores para aplicar los frenos (frenado de emergencia automático), ajustar la dirección (asistencia de mantenimiento de carril) o controlar la velocidad (control de crucero adaptativo). Esta capacidad de detección anticipatoria y acción proactiva reduce significativamente los accidentes y protege vidas.
Optimización de la Eficiencia
En el contexto actual de la importancia del ahorro de combustible y la reducción de emisiones, los sensores y actuadores son indispensables. Sensores de oxígeno, temperatura del motor, presión del combustible, entre otros, envían datos a la ECU del motor. Esta unidad ajusta la mezcla de aire-combustible, el tiempo de ignición y otros parámetros a través de actuadores como los inyectores de combustible y las válvulas de control. En vehículos eléctricos, los sensores gestionan el uso de la batería para maximizar la autonomía. Todo esto se traduce en una mayor eficiencia de combustible y una menor contaminación.
Incremento del Rendimiento
Los conductores modernos buscan vehículos ágiles y con buena respuesta. Los sensores monitorean constantemente métricas de rendimiento como la aceleración, la tracción, la carga del motor y la posición del acelerador. Las ECUs utilizan estos datos para ajustar los actuadores del motor, la transmisión y la suspensión, optimizando la entrega de potencia, los cambios de marcha y el comportamiento dinámico del vehículo. Esto permite una experiencia de conducción más emocionante y controlada.

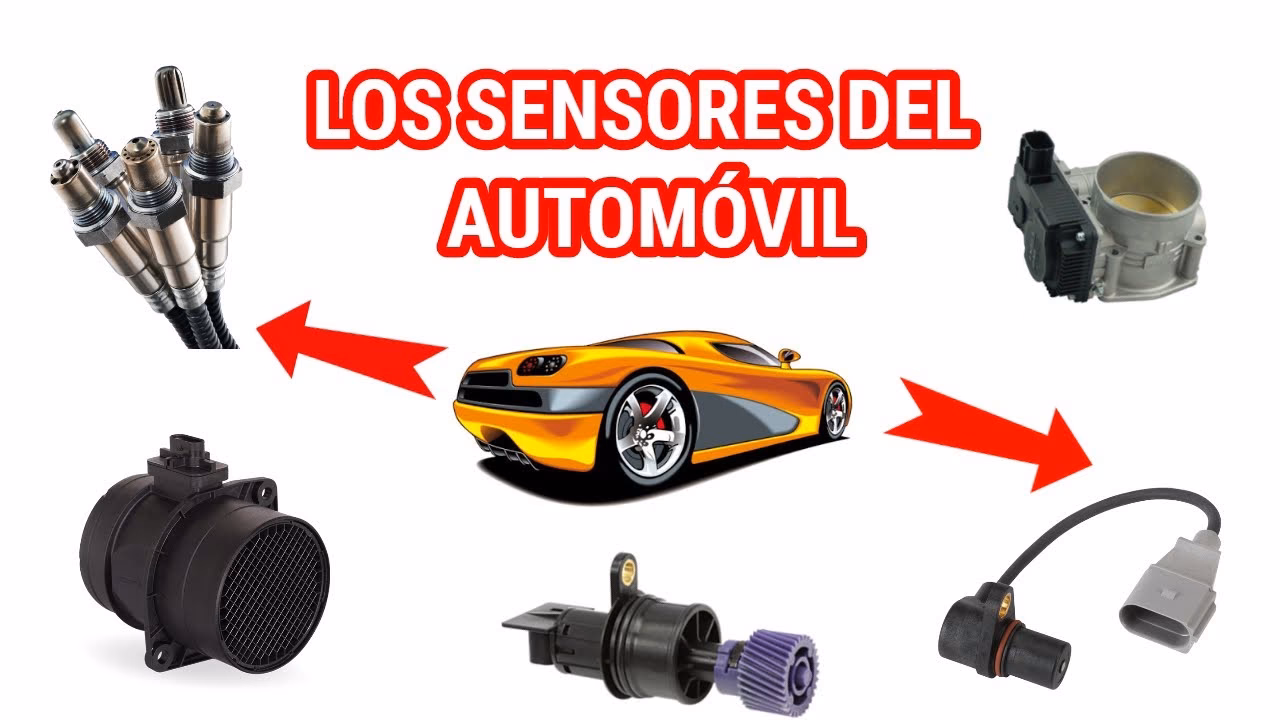

Ejemplos Comunes de Sensores y Actuadores Automotrices
La variedad de estos componentes en un vehículo moderno es enorme. Aquí presentamos algunos ejemplos clave:
| Tipo de Componente | Ejemplos Comunes | Función Principal |
|---|---|---|
| Sensores | Sensor de Posición del Cigüeñal/Árbol de Levas | Determinar la posición y velocidad de giro del motor. |
| Sensor de Temperatura del Refrigerante (ECT) | Medir la temperatura del anticongelante del motor. | |
| Sensor de Presión Absoluta del Múltiple (MAP) | Medir la presión del aire en el colector de admisión. | |
| Sensor de Oxígeno (Sonda Lambda) | Medir la cantidad de oxígeno en los gases de escape. | |
| Sensor de Velocidad de Rueda (ABS) | Medir la velocidad de giro de cada rueda. | |
| Sensor de Posición del Acelerador (TPS) | Medir cuánto se está presionando el pedal del acelerador. | |
| Radar, Cámara, LIDAR | Detectar objetos, distancia, formas y condiciones del entorno. | |
| Actuadores | Inyectores de Combustible | Controlar la cantidad y el momento de inyección de combustible. |
| Bobinas de Encendido | Generar la chispa para la combustión. | |
| Motor del Cuerpo de Aceleración Electrónico | Controlar la apertura de la mariposa de admisión. | |
| Válvula EGR (Recirculación de Gases de Escape) | Controlar el flujo de gases de escape que recirculan. | |
| Motor de Dirección Asistida Eléctrica (EPS) | Proporcionar asistencia al giro del volante. | |
| Válvulas Solenoides de Transmisión | Controlar el flujo de fluido para los cambios de marcha. | |
| Bomba del Sistema ABS | Modular la presión del freno en cada rueda. |
Un Ejemplo Detallado: El Sensor de Velocidad de la Transmisión (VSS)
Para ilustrar la importancia de un sensor específico, consideremos el Sensor de Velocidad de la Transmisión (VSS, por sus siglas en inglés). Aunque a menudo es una pieza pequeña y poco visible, es crucial para el correcto funcionamiento y la seguridad del vehículo.
¿Qué es el VSS? Se encuentra en o cerca de la transmisión y su tarea principal es medir la velocidad a la que gira el eje de salida o algún componente relacionado de la transmisión. Envía esta información como una señal eléctrica a la ECU del motor y a la ECU de la transmisión (si es automática).
¿Por qué es Importante?
- Control de la Transmisión: En transmisiones automáticas, la ECU necesita la velocidad del vehículo (proporcionada por el VSS) para decidir cuándo y cómo realizar los cambios de marcha de manera suave y eficiente.
- Sistemas de Seguridad: El VSS es vital para el correcto funcionamiento del ABS y el control de tracción. Estos sistemas comparan las velocidades de las ruedas (medidas por otros sensores) con la velocidad general del vehículo (del VSS) para determinar si hay deslizamiento y actuar en consecuencia.
- Control de Crucero: Los sistemas de control de crucero utilizan la señal del VSS para mantener una velocidad constante deseada por el conductor.
- Diagnóstico: Una señal incorrecta o ausente del VSS a menudo activa la luz de verificación del motor, alertando sobre un posible problema que puede ser diagnosticado.
- Experiencia de Conducción: Un VSS que funciona correctamente contribuye a cambios de marcha suaves y al funcionamiento óptimo de otros sistemas, mejorando la comodidad y seguridad.
Señales de Falla de un Sensor (Tomando el VSS como Referencia)
Identificar un sensor o actuador defectuoso puede ser complicado, ya que los síntomas varían. Sin embargo, hay señales comunes. Usando el VSS como ejemplo, algunos indicadores de que podría estar fallando incluyen:
- Luz de Verificación del Motor Encendida: Es uno de los primeros y más comunes avisos de que una ECU ha detectado una señal irregular o inexistente de un sensor.
- Problemas con los Cambios de Marcha: Si la transmisión automática realiza cambios bruscos, irregulares o no cambia correctamente, podría ser que la ECU no reciba la información de velocidad adecuada del VSS.
- Velocímetro Inactivo o Errático: Dado que el velocímetro a menudo obtiene su señal del VSS (o una señal relacionada), si no funciona o muestra velocidades incorrectas, el VSS podría ser el culpable.
- Pérdida de Potencia: Una ECU que recibe datos de velocidad incorrectos puede no optimizar la entrega de potencia del motor, resultando en una sensación de falta de fuerza.
- Activación Incorrecta del ABS: Si el sistema ABS se activa sin motivo aparente o no funciona cuando debería, un VSS (o un sensor de velocidad de rueda) defectuoso podría estar enviando datos erróneos.
- Problemas con el Control de Crucero: Si el control de crucero no se activa o no puede mantener una velocidad constante, la señal del VSS es un punto clave a revisar.
Aunque estas señales se refieren al VSS, muchos otros sensores defectuosos pueden causar síntomas similares relacionados con el rendimiento del motor, la estabilidad del vehículo o las luces de advertencia en el tablero. Un diagnóstico adecuado con herramientas de escaneo es a menudo necesario para pinpointar el sensor o actuador exacto que falla.
Evolución y Futuro de Sensores y Actuadores
La historia de estos componentes ha pasado de sistemas puramente mecánicos a complejos dispositivos electrónicos. Las primeras mediciones de velocidad o presión eran directas y mecánicas. Con el tiempo, surgieron sistemas electro-mecánicos y, a partir de la década de 1970, la electrónica revolucionó el campo con sensores de estado sólido y sistemas de gestión computarizados.
Las tendencias futuras apuntan a la miniaturización y la integración, combinando múltiples funciones de detección en unidades más pequeñas y eficientes. La próxima generación de sensores y actuadores tendrá capacidades de autodiagnóstico y mantenimiento predictivo, alertando sobre fallas antes de que ocurran. Además, serán fundamentales para el avance de los vehículos eléctricos y autónomos, que requieren una capacidad de 'sentir' y 'actuar' mucho más sofisticada y rápida.
Preguntas Frecuentes (FAQ)
Aquí respondemos algunas dudas comunes sobre sensores y actuadores:
¿Puede un sensor defectuoso impedir que mi coche arranque?
Sí. Sensores clave como el sensor de posición del cigüeñal o del árbol de levas son vitales para que la ECU sepa cuándo inyectar combustible y cuándo generar la chispa. Si estos sensores fallan, la ECU no puede sincronizar el motor y no arrancará.
¿Son caros de reemplazar los sensores y actuadores?
El costo varía enormemente. Algunos sensores simples pueden ser relativamente económicos, mientras que actuadores complejos o sensores avanzados (como los de radar o cámara) pueden ser bastante costosos. La mano de obra para el reemplazo también depende de la ubicación del componente.
¿Puedo conducir con un sensor defectuoso?
Depende del sensor y la falla. Algunos fallos de sensores pueden poner el coche en 'modo de emergencia' (limp mode) para proteger el motor, limitando la potencia. Otros, como un sensor de ABS fallando, pueden desactivar un sistema de seguridad importante. Conducir con un sensor clave defectuoso puede ser peligroso y causar daños mayores a otros componentes (como la transmisión si el VSS falla).
¿Cómo se diagnostica la falla de un sensor o actuador?
Generalmente, se utiliza un escáner de diagnóstico (OBD-II en vehículos modernos) que se conecta al puerto de diagnóstico del coche. Este escáner puede leer los códigos de error (DTC - Diagnostic Trouble Codes) almacenados en las ECUs, que indican qué sensor o actuador está reportando un problema. A veces, se requieren pruebas adicionales con multímetros u osciloscopios para verificar la señal.
¿Qué es el mantenimiento predictivo basado en sensores?
Consiste en utilizar datos continuos de los sensores para monitorear el estado de los componentes y predecir cuándo es probable que fallen, permitiendo realizar reparaciones antes de que ocurra una avería, optimizando los plazos de mantenimiento y evitando paradas inesperadas.
En resumen, los sensores y actuadores son los pilares de la tecnología automotriz moderna. Su correcto funcionamiento es indispensable para la seguridad, la eficiencia, el rendimiento y el correcto diagnóstico del vehículo. Mantener estos componentes en buen estado es clave para asegurar una conducción segura y fiable.
