Sensores Inductivos: El Pulso del Automóvil

El automóvil moderno es una maravilla de la ingeniería, una compleja red de sistemas mecánicos y electrónicos que trabajan en armonía para ofrecer rendimiento, seguridad y confort. En el corazón de esta intrincada red se encuentran los sensores, dispositivos esenciales que actúan como los 'sentidos' del vehículo, recopilando información vital sobre su entorno y estado interno para que las unidades de control puedan tomar decisiones precisas y rápidas.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Sin la información constante y fiable que proporcionan estos sensores, muchos de los sistemas que damos por sentados simplemente no podrían funcionar. Desde el control más básico del motor hasta las avanzadas ayudas a la conducción, la dependencia de una sensórica eficiente es total. Existen diversos tipos de sensores en un vehículo, cada uno diseñado para medir un parámetro específico utilizando diferentes principios físicos. Uno de los tipos más fundamentales y extendidos es el sensor inductivo o magnético.

¿Qué son los Sensores en General?

En esencia, un sensor es un dispositivo diseñado para medir un elemento o condición del entorno, como la temperatura, la presión, la luz o el movimiento, y convertir esa medición en una señal eléctrica comprensible para un sistema electrónico. Esta señal eléctrica es enviada a una unidad de control (ECU - Electronic Control Unit), que la interpreta y, si es necesario, envía señales a actuadores (como inyectores, válvulas o motores eléctricos) para ajustar el funcionamiento del vehículo. Piensa en ello como el sistema nervioso del coche: los sensores son los receptores sensoriales, los cables son los nervios, la ECU es el cerebro y los actuadores son los músculos.

Los vehículos motorizados emplean una vasta gama de sensores que se pueden clasificar, a grandes rasgos, en tres categorías principales:

Sensores en el grupo de accionamiento/motor: Encargados de monitorizar y asegurar el funcionamiento óptimo de la unidad motriz y la transmisión. Aquí encontramos sensores de gases de escape, sondas lambda, sensores de presión de aceite, y muchos otros.

Sensores de seguridad: Cruciales para proteger a los ocupantes y garantizar la estabilidad del vehículo. Ejemplos clave son los sensores de velocidad del sistema ABS (Sistema Antibloqueo de Frenos), los sensores de impacto para el despliegue del airbag o los sensores de ángulo de dirección para el control de estabilidad (ESP).

Sensores para aumentar la comodidad: Mejoran la experiencia del conductor y los pasajeros. Incluyen sensores de lluvia para la activación automática de los limpiaparabrisas, sensores de luz para las luces automáticas, o sensores de calidad del aire para regular la climatización.

Dentro de esta amplia gama, los sensores inductivos ocupan un lugar destacado por su robustez, fiabilidad y la importancia crítica de las mediciones que realizan.

Sensores Magnéticos/Inductivos: Detectando el Movimiento y la Posición

Los sensores inductivos, a menudo denominados también sensores magnéticos debido a que su funcionamiento se basa en los principios del electromagnetismo y la inducción, son componentes vitales en el automóvil. Su uso principal es la detección de la posición y la velocidad de objetos metálicos o magnéticos en movimiento.

A diferencia de los sensores ópticos que usan luz, o los ultrasónicos que usan ondas sonoras, los sensores inductivos operan detectando cambios en un campo magnético. Un tipo común de sensor inductivo en automoción es el que utiliza el principio de la inducción electromagnética para detectar la presencia o el movimiento de un objeto metálico. Otro tipo, a menudo englobado en esta categoría o estrechamente relacionado, son los sensores de efecto Hall, que detectan la presencia e intensidad de un campo magnético.

El principio básico de un sensor inductivo pasivo (sin alimentación externa) implica una bobina de alambre. Cuando un objeto metálico (especialmente ferromagnético) se mueve cerca de esta bobina, interrumpe o modifica el campo magnético que la rodea. Si la bobina está expuesta a un campo magnético cambiante (por ejemplo, por el movimiento de un imán o de un diente metálico que induce un cambio en el flujo magnético), se induce una corriente eléctrica (y por tanto un voltaje) en la bobina. Este voltaje, que varía en función de la velocidad del cambio en el campo magnético, es la señal que la unidad de control interpreta.

En el caso de los sensores de efecto Hall (que son activos, requieren alimentación), detectan directamente la intensidad de un campo magnético. Cuando un imán o un objeto metálico ferromagnético se mueve cerca, altera el campo magnético local, y el sensor Hall produce un voltaje proporcional a la fuerza de ese campo. Estos sensores son particularmente buenos para detectar posiciones precisas o velocidades muy bajas, incluso hasta velocidad cero.

Aplicaciones Clave de los Sensores Inductivos en el Automóvil

La fiabilidad y la capacidad de operar en entornos difíciles (con vibraciones, cambios de temperatura, suciedad, etc.) hacen que los sensores inductivos sean ideales para varias aplicaciones críticas:

Detección de Velocidad de las Ruedas (ABS): Esta es quizás una de las aplicaciones más conocidas. Los sensores inductivos se montan cerca de una rueda dentada (anillo fónico o reluctor) fijada al cubo de la rueda o al palier. A medida que la rueda gira, cada diente de la rueda dentada pasa cerca del sensor, induciendo un pulso de voltaje en la bobina (en sensores pasivos) o alterando el campo magnético detectado por un sensor Hall (en sensores activos). La unidad de control del ABS cuenta estos pulsos o mide su frecuencia para determinar la velocidad de giro de cada rueda. Esta información es esencial para evitar que las ruedas se bloqueen durante una frenada brusca, permitiendo al conductor mantener el control de la dirección.

Medición de Revoluciones del Motor (RPM): Los sensores inductivos (a menudo sensores de posición del cigüeñal y del árbol de levas) se utilizan para medir la velocidad de rotación del motor y la posición angular precisa del cigüeñal. Un disco o rueda dentada con un patrón específico (a menudo con un diente faltante para indicar una posición de referencia) está montado en el cigüeñal o el árbol de levas. El sensor, típicamente inductivo o de efecto Hall, detecta el paso de los dientes a medida que el eje gira. Esto proporciona a la ECU del motor información vital para controlar la inyección de combustible, el encendido y la sincronización de otros sistemas. La medición de RPM es fundamental para el funcionamiento eficiente y suave del motor.

Determinación de la Posición del Vehículo (Sensor de Vuelco): Aunque menos común que el ABS o el RPM, los sensores inductivos o magnéticos también pueden emplearse en sistemas más complejos, como los sensores de vuelco. Estos sensores pueden detectar cambios en la inclinación del vehículo, lo cual es importante para sistemas de seguridad activa o pasiva, como la activación de airbags laterales o la mitigación de vuelcos en SUVs.

Otros ejemplos incluyen sensores de velocidad de la transmisión, sensores de posición del pedal del acelerador (aunque a menudo son de efecto Hall o potenciómetros, el principio magnético es relevante) y sensores de posición de válvulas.

Principio de Funcionamiento Detallado (Inducción Electromagnética)

Para entender mejor cómo funcionan muchos sensores inductivos pasivos, consideremos el ejemplo del sensor de velocidad de rueda. El sensor contiene una bobina de alambre alrededor de un núcleo magnético. Este núcleo crea un campo magnético estático alrededor del sensor. La rueda dentada giratoria (hecha de metal ferromagnético) se encuentra muy cerca. A medida que un diente de la rueda dentada se acerca al sensor, concentra las líneas de campo magnético del núcleo, aumentando el flujo magnético a través de la bobina. Cuando el diente se aleja o el espacio entre dientes (el valle) se acerca, el flujo magnético a través de la bobina disminuye. Este cambio continuo en el flujo magnético a través de la bobina, causado por el paso de los dientes, induce un voltaje alterno en la bobina, según la Ley de Inducción de Faraday. La frecuencia de este voltaje alterno es directamente proporcional a la velocidad de rotación de la rueda dentada, y por lo tanto, a la velocidad de la rueda del vehículo. La unidad de control mide esta frecuencia para calcular la velocidad.

Los sensores de efecto Hall, por otro lado, utilizan el 'efecto Hall', donde un voltaje aparece a través de un conductor (generalmente un semiconductor) cuando se aplica una corriente eléctrica en una dirección y un campo magnético perpendicular a la corriente. La magnitud de este voltaje Hall es proporcional a la intensidad del campo magnético. En una aplicación automotriz, un sensor Hall se coloca cerca de un imán y un objeto que se mueve (metálico o con un imán propio). El objeto en movimiento altera el campo magnético detectado por el sensor Hall, lo que resulta en un cambio en el voltaje de salida. Estos sensores son sensibles a campos magnéticos estáticos y pueden detectar posiciones o velocidades muy bajas, a diferencia de los sensores inductivos pasivos que solo generan voltaje cuando hay un *cambio* en el flujo magnético (es decir, requieren movimiento).

Tabla Comparativa de Aplicaciones Comunes de Sensores Inductivos/Magnéticos

Aunque no podemos comparar valores numéricos específicos sin datos del fabricante, podemos resumir las aplicaciones y características clave:

La Importancia Creciente y el Futuro

La tendencia en la industria automotriz es hacia vehículos más autónomos, seguros y eficientes. Esto implica una mayor cantidad y sofisticación de sensores. Aunque los sensores ópticos (cámaras, LiDAR) y de radar están ganando protagonismo en los sistemas avanzados de asistencia al conductor (ADAS) y la conducción autónoma (AD), los sensores inductivos y magnéticos seguirán siendo fundamentales para mediciones básicas pero críticas como la velocidad de giro y la posición. Su robustez y fiabilidad en condiciones adversas garantizan su lugar en el futuro del automóvil.

Además, con la transición a la movilidad eléctrica, ciertos tipos de mediciones se vuelven más relevantes. Si bien los sensores de gases de escape pierden importancia, otros como los sensores de corriente (que a menudo usan principios magnéticos, como el efecto Hall, para medir el campo magnético generado por una corriente eléctrica) se vuelven cruciales para gestionar la batería y monitorizar el consumo energético. Los sensores de posición inductivos también son esenciales para controlar con precisión los motores eléctricos.

En resumen, los sensores inductivos y magnéticos son componentes discretos pero indispensables que trabajan constantemente para proporcionar datos precisos sobre el movimiento y la posición, permitiendo que sistemas de seguridad como el ABS y el control del motor funcionen de manera efectiva. Su tecnología, basada en principios electromagnéticos, ofrece la fiabilidad necesaria para operar en el exigente entorno automotriz.

Preguntas Frecuentes sobre Sensores Inductivos en Automóviles

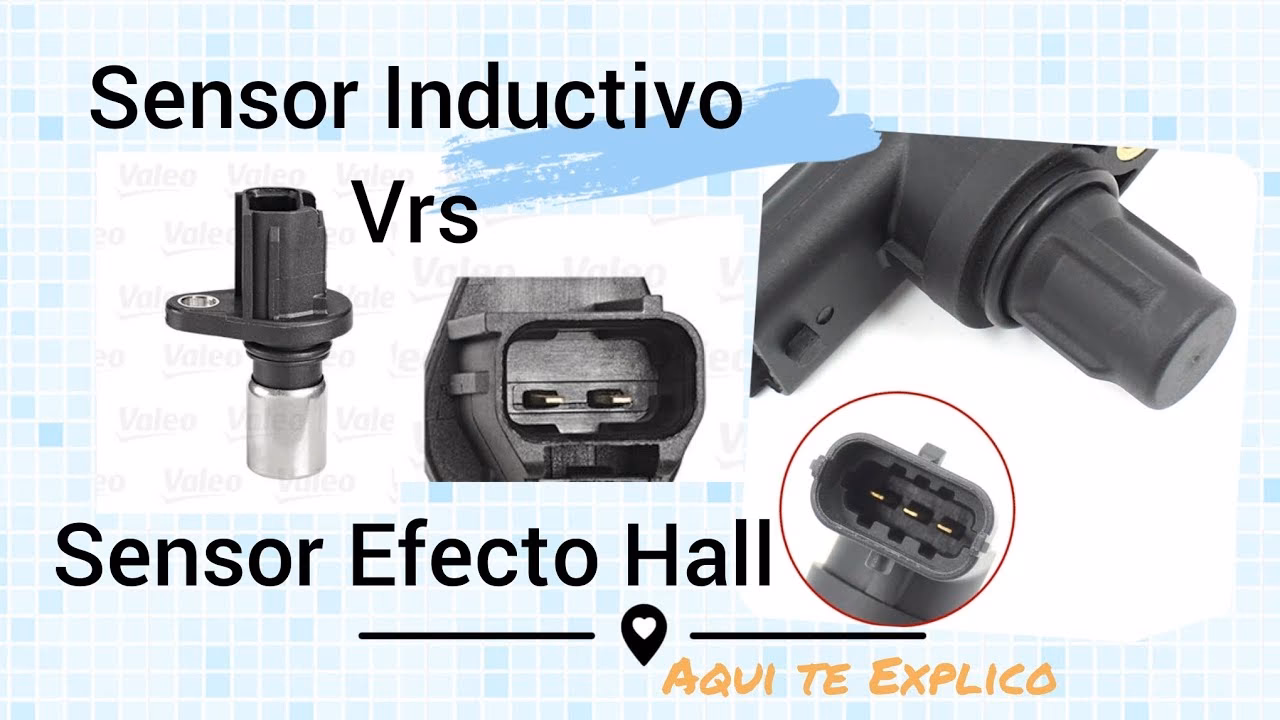

¿Cómo sé si un sensor de velocidad de rueda es inductivo o de efecto Hall?

Los sensores inductivos pasivos suelen tener dos cables y generan una señal de voltaje alterno cuya amplitud aumenta con la velocidad. Los sensores de efecto Hall son activos, requieren alimentación (generalmente 3 cables) y producen una señal digital (onda cuadrada) o analógica cuya amplitud es constante independientemente de la velocidad, lo que les permite detectar hasta velocidad cero.

¿Pueden fallar los sensores inductivos? ¿Cuáles son los síntomas?

Sí, pueden fallar debido a daños físicos (golpes, corrosión), contaminación (suciedad, partículas metálicas) o problemas eléctricos internos. Un fallo en un sensor de velocidad de rueda puede causar que la luz del ABS se encienda en el tablero. Un fallo en un sensor de posición de cigüeñal o árbol de levas puede impedir que el motor arranque o cause fallos de encendido y funcionamiento irregular.

¿Son caros de reemplazar?

El costo varía mucho según el tipo de sensor y el modelo del vehículo. Los sensores de velocidad de rueda o de posición del motor suelen ser componentes relativamente asequibles, aunque la mano de obra para reemplazarlos puede variar.

¿El "efecto inductivo automotriz" es lo mismo que la inducción electromagnética?

El término "efecto inductivo automotriz" no es un término técnico estándar. Los sensores inductivos en automóviles funcionan basándose en el principio físico de la inducción electromagnética (Ley de Faraday) o el efecto Hall, ambos fenómenos relacionados con el electromagnetismo. El término probablemente se refiere a la aplicación de estos principios en el contexto automotriz.

¿Qué otros tipos de sensores importantes hay en un coche?

Además de los inductivos/magnéticos, hay sensores ópticos (cámaras, LiDAR, sensor de lluvia), capacitivos (sensores de aceleración, detección de ocupantes), ultrasónicos (asistente de aparcamiento), de radar (control de crucero adaptativo), de presión (presión de aceite, presión de admisión), de temperatura (temperatura del refrigerante, temperatura exterior) y de humedad (control de climatización), entre otros.

Conclusión

Los sensores son la savia vital de los vehículos modernos, y los sensores inductivos/magnéticos son piezas angulares de esta tecnología. Su capacidad para detectar con precisión la velocidad y la posición en entornos difíciles los hace indispensables para sistemas críticos como el ABS y la gestión del motor. A medida que la tecnología automotriz avanza hacia la electrificación y la automatización, la importancia de sensores fiables, incluidos los basados en principios inductivos y magnéticos, solo seguirá creciendo, asegurando que nuestros viajes sean cada vez más seguros, eficientes y cómodos.
