Partes del Sistema Eléctrico de tu Auto

El sistema eléctrico de un vehículo es, sin lugar a dudas, uno de sus componentes más cruciales y complejos. Aunque a menudo pasa desapercibido bajo el capó y el tablero, es la red nerviosa que permite que el automóvil cobre vida, funcione de manera eficiente y ofrezca tanto seguridad como comodidad. Desde el simple acto de encender el motor hasta mantener en funcionamiento los sistemas de climatización, entretenimiento y seguridad, la electricidad es el pulso que mantiene todo en marcha. Entender las partes principales de este sistema no solo satisface la curiosidad, sino que también puede ser invaluable para identificar posibles problemas o comprender la importancia del mantenimiento preventivo. Acompáñanos a explorar los elementos esenciales que componen esta intrincada red.

Componentes Fundamentales del Sistema Eléctrico

Todo el sistema eléctrico de un automóvil se basa en una interacción constante entre varios componentes clave. Tres de ellos forman un ciclo vital que permite que el vehículo arranque y se mantenga en funcionamiento.

La Batería: La Fuente de Energía Inicial

La batería es el punto de partida del sistema eléctrico. Su función principal es almacenar energía eléctrica en forma de energía química para proporcionarla cuando se necesite, especialmente cuando el motor no está funcionando. La aplicación más evidente de esta energía es durante el arranque del motor. El motor de arranque requiere una gran cantidad de corriente eléctrica por un breve período, y la batería es la encargada de suministrarla.

Además de arrancar el motor, la batería también alimenta todos los componentes eléctricos y accesorios del vehículo cuando el motor está apagado. Esto incluye las luces interiores, la radio, las luces de emergencia, etc. La mayoría de las baterías automotrices modernas son de plomo-ácido y están diseñadas para entregar una alta corriente de arranque (CCA - Cold Cranking Amps). Es vital mantener la batería en buen estado, verificando sus terminales y su carga periódicamente, ya que una batería débil o muerta es una causa común de un vehículo que no arranca.

El Alternador: El Generador de Energía

Una vez que el motor ha arrancado, el alternador asume el papel principal en la generación de energía eléctrica. Impulsado por una correa conectada al cigüeñal del motor, el alternador convierte la energía mecánica del motor en energía eléctrica de corriente alterna (AC), que luego se rectifica a corriente continua (DC) mediante diodos internos. Esta electricidad generada tiene dos propósitos fundamentales:

• Alimentar todos los sistemas eléctricos y accesorios del vehículo mientras el motor está en marcha (luces, radio, climatización, sistemas de inyección, etc.).
• Recargar la batería para compensar la energía que se utilizó durante el arranque y para mantenerla cargada para el próximo encendido.

El alternador es esencial para el funcionamiento continuo del vehículo. Si el alternador falla, la batería comenzará a descargarse rápidamente al ser la única fuente de energía, lo que eventualmente hará que el vehículo se detenga una vez que la carga de la batería se agote. Un regulador de voltaje, a menudo integrado en el alternador, se asegura de que el voltaje de salida sea constante y adecuado para no dañar los componentes eléctricos ni sobrecargar la batería.

El Motor de Arranque: El Activador del Motor

Aunque la batería suministra la energía, es el motor de arranque el que físicamente inicia el ciclo de combustión del motor. Este pequeño motor eléctrico está diseñado para consumir una gran cantidad de corriente momentáneamente para girar el volante del motor (flywheel) y, a través de él, el cigüeñal. Este giro inicial es lo que permite que los pistones comiencen su movimiento, se aspire la mezcla de aire y combustible, se comprima y se inicie el proceso de combustión interna que permite que el motor funcione por sí solo.

El motor de arranque solo opera durante unos pocos segundos mientras se gira la llave o se presiona el botón de encendido. Una vez que el motor principal arranca, un mecanismo de rueda libre (conocido como bendix) desconecta el motor de arranque del volante para evitar daños por el exceso de velocidad. Un motor de arranque defectuoso, incluso con una batería completamente cargada, impedirá que el vehículo encienda, a menudo manifestándose con un clic sordo al intentar arrancar.

Otros Elementos Vitales del Sistema Eléctrico

Más allá del trío fundamental (batería, alternador, motor de arranque), existen numerosos componentes que distribuyen, controlan y protegen el flujo eléctrico, además de aquellos que consumen esa energía para realizar diversas funciones.

Fusibles y Relés: Guardianes y Conmutadores

Los fusibles y relés son discretos pero increíblemente importantes para la seguridad y el funcionamiento del sistema eléctrico. Los fusibles actúan como dispositivos de seguridad diseñados para proteger los circuitos de sobrecargas de corriente. Cada fusible está diseñado para un amperaje específico; si la corriente que pasa por un circuito supera ese límite (generalmente debido a un cortocircuito o un componente defectuoso), el filamento dentro del fusible se funde, interrumpiendo el flujo de corriente y protegiendo los componentes más sensibles y costosos, así como reduciendo el riesgo de incendio.

Los relés, por otro lado, son interruptores electromagnéticos. Permiten que una pequeña corriente de control active o desactive una corriente mucho mayor en otro circuito. Esto es útil para componentes que requieren mucha energía (como los faros o la bomba de combustible) que no se desea pasar directamente a través de interruptores más pequeños en el tablero. Los relés permiten el uso de cableado de menor calibre para los interruptores de control, lo que simplifica el diseño y reduce el costo y el peso del cableado.

Cableado y Conectores: La Red de Comunicación

El cableado eléctrico es la infraestructura que transporta la energía y las señales a través de todo el vehículo. Miles de metros de cables de cobre o aluminio, recubiertos de aislamiento para protegerlos y organizarlos, forman una compleja red que conecta la batería, el alternador, la ECU, los sensores, las luces, los accesorios y todos los demás componentes eléctricos. La calidad y el estado del cableado son cruciales; los cables dañados, corroídos o con conexiones flojas pueden causar fallos intermitentes, pérdida de potencia o cortocircuitos.

Los conectores son los puntos de unión entre los diferentes segmentos de cableado y los componentes. Deben proporcionar una conexión segura y fiable para minimizar la resistencia eléctrica y evitar la corrosión. Los mazos de cables están cuidadosamente diseñados y enrutados para protegerlos de la abrasión, el calor y la humedad.

Sistema de Iluminación: Ver y Ser Visto

El sistema de iluminación es un subsistema crítico que depende completamente de la energía eléctrica. Incluye los faros (luces altas y bajas), las luces traseras, las luces de freno, las luces intermitentes (direccionales), las luces de marcha atrás, las luces de posición, las luces de niebla y la iluminación interior y del tablero. Este sistema es fundamental para la seguridad, ya que permite al conductor ver la carretera en condiciones de baja visibilidad y hace que el vehículo sea visible para otros usuarios de la vía, además de comunicar las intenciones del conductor (girar, frenar).

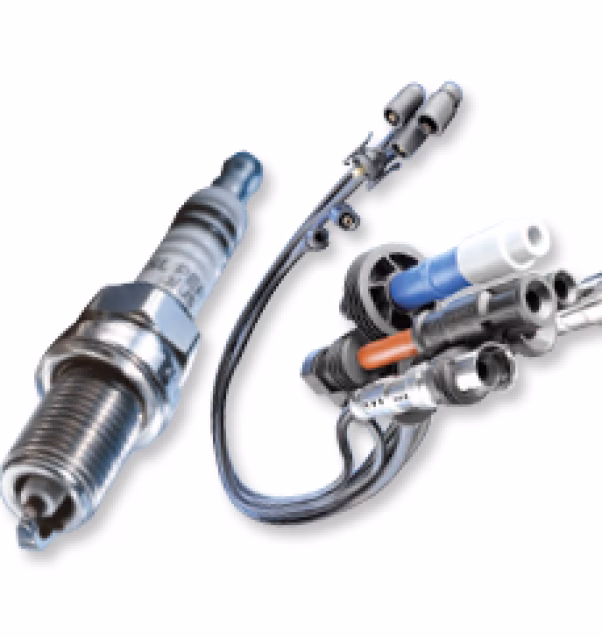

Sistema de Encendido: La Chispa de la Vida

Específico para motores de combustión interna de gasolina, el sistema de encendido es responsable de generar la chispa de alto voltaje necesaria para encender la mezcla de aire y combustible en los cilindros en el momento preciso. En sistemas más antiguos, esto involucraba una bobina de encendido, un distribuidor y bujías. Los sistemas modernos, a menudo controlados por la ECU, utilizan bobinas de encendido individuales o modulares para cada cilindro o par de cilindros, lo que permite un control más preciso del momento del encendido (timing) y mejora la eficiencia y el rendimiento del motor.

La Unidad de Control Electrónico (ECU): El Cerebro Digital

La Unidad de Control Electrónico (ECU), a menudo referida como el 'cerebro' del vehículo, es un microprocesador programado que gestiona una vasta cantidad de funciones. Recopila datos de numerosos sensores distribuidos por todo el vehículo (temperatura del motor, velocidad de las ruedas, posición del acelerador, nivel de oxígeno en el escape, etc.). Basándose en estos datos y en mapas de programación internos, la ECU toma decisiones y envía comandos a varios actuadores (inyectores de combustible, bobinas de encendido, válvulas de control, etc.) para optimizar el rendimiento del motor, la eficiencia del combustible, las emisiones, el funcionamiento de la transmisión y muchos otros sistemas.

Existen múltiples unidades de control en los vehículos modernos (para el motor, la transmisión, los frenos ABS, el airbag, etc.), que se comunican entre sí a través de redes multiplexadas (como CAN bus). La ECU del motor es quizás la más conocida y central para el funcionamiento del tren motriz.

Accesorios Eléctricos: Confort y Conveniencia

Finalmente, una parte significativa del sistema eléctrico está dedicada a alimentar los numerosos accesorios que mejoran la experiencia de conducción y la comodidad de los ocupantes. Esto incluye el sistema de climatización (aire acondicionado y calefacción, ventiladores), el sistema de audio y entretenimiento, los elevalunas eléctricos, los cierres centralizados, los espejos eléctricos, los sistemas de navegación y conectividad (Bluetooth, USB), los asientos calefactables o eléctricos, y un sinfín de otras características que damos por sentado en los vehículos modernos. Todos estos componentes dependen del suministro constante y fiable de energía eléctrica proporcionado por el sistema.

Cómo Trabajan Juntos: Un Ciclo Continuo

El funcionamiento del sistema eléctrico es un ciclo continuo mientras el vehículo está en uso. Comienza con la batería que proporciona la energía al motor de arranque para encender el motor principal. Una vez que el motor está en marcha, el alternador se activa, generando electricidad. Esta electricidad alimenta directamente los sistemas del vehículo y recarga la batería, preparándola para el próximo ciclo de arranque. La ECU supervisa y regula este proceso, ajustando la carga del alternador según sea necesario y gestionando el consumo de energía de los diversos sistemas para optimizar el rendimiento general.

Señales Comunes de Problemas Eléctricos

Estar atento a las señales de advertencia puede ayudarte a detectar problemas eléctricos antes de que te dejen varado. Algunas indicaciones comunes incluyen:

• Dificultad para arrancar: Un giro lento del motor, un sonido de clic repetitivo o la ausencia total de respuesta al girar la llave o presionar el botón de encendido pueden indicar un problema con la batería o el motor de arranque.
• Luces tenues o fluctuantes: Si los faros o las luces interiores parecen más brillantes al acelerar y más tenues al ralentí, podría ser un indicio de que el alternador no está generando suficiente energía constante.
• Testigos de advertencia en el tablero: El testigo de la batería (a menudo con forma de batería) o el testigo 'Check Engine' (que la ECU puede activar por problemas eléctricos) son claros indicadores de que algo no funciona correctamente en el sistema.
• Olor a plástico quemado o goma: Un olor inusual, especialmente si parece provenir de debajo del capó o del tablero, podría ser signo de cableado sobrecalentado o un componente eléctrico que está fallando.
• Fusibles quemados con frecuencia: Si un mismo fusible se quema repetidamente poco después de ser reemplazado, esto no es solo un problema del fusible, sino que indica una sobrecarga o un cortocircuito persistente en ese circuito particular.
• Fallo de accesorios: Si varios accesorios eléctricos (elevalunas, radio, limpiaparabrisas) dejan de funcionar al mismo tiempo, podría ser un problema con un fusible principal, un relé o incluso el alternador si ocurre mientras el vehículo está en marcha.

Preguntas Frecuentes sobre el Sistema Eléctrico

A continuación, respondemos algunas dudas comunes sobre las partes eléctricas de tu auto:

• ¿Cuánto tiempo dura una batería de coche? Generalmente, una batería automotriz tiene una vida útil de entre 3 y 5 años, aunque esto puede variar dependiendo del clima, el uso y el mantenimiento.
• ¿Puedo conducir si el testigo de la batería está encendido? No es recomendable. Este testigo suele indicar que el alternador no está cargando la batería. El vehículo funcionará hasta que la carga de la batería se agote, lo cual puede ser en pocos minutos o kilómetros. Debes dirigirte a un taller lo antes posible.
• ¿Por qué se quema un fusible? Un fusible se quema para proteger un circuito de una corriente excesiva, generalmente causada por un cortocircuito (un cable pelado tocando metal) o una sobrecarga (un componente que consume demasiada energía).
• ¿Es lo mismo el alternador que el generador? En vehículos modernos, sí. El término 'alternador' es más preciso para los vehículos actuales, ya que generan corriente alterna que luego se rectifica. Los vehículos más antiguos usaban 'generadores' que producían corriente continua directamente, pero eran menos eficientes.
• ¿Qué es la ECU y por qué es tan importante? La ECU es la Unidad de Control Electrónico, el 'cerebro' del coche. Es vital porque gestiona y optimiza el funcionamiento de sistemas críticos como el motor, la transmisión y las emisiones, basándose en datos de sensores.
• ¿Cómo puedo mantener el sistema eléctrico en buen estado? El mantenimiento regular incluye verificar la carga de la batería, limpiar sus terminales, inspeccionar visualmente el cableado en busca de daños y asegurarse de que el alternador esté funcionando correctamente (esto último suele hacerse durante revisiones periódicas en el taller).

Conclusión

El sistema eléctrico es una red compleja y esencial para el funcionamiento de cualquier vehículo moderno. Desde la batería que inicia todo, pasando por el alternador que mantiene la energía fluyendo y el motor de arranque que le da vida al motor, hasta los fusibles, relés, cableado, luces, sistemas de encendido, la ECU y los accesorios que brindan seguridad y confort, cada parte desempeña un papel insustituible. Comprender estos componentes y estar atento a las señales de advertencia es fundamental para garantizar la fiabilidad y longevidad de tu automóvil. Un sistema eléctrico en buen estado asegura que tu coche no solo arranque cuando lo necesites, sino que también funcione de manera segura y eficiente en cada viaje.
