El Relé del Coche: El Interruptor Esencial

En el complejo entramado eléctrico de un automóvil moderno, existen componentes que, a pesar de su tamaño relativamente pequeño, desempeñan funciones cruciales para el correcto funcionamiento de múltiples sistemas. Uno de estos héroes anónimos es el relé. A menudo confundido con un fusible o simplemente pasado por alto, el relé es, en esencia, un interruptor eléctrico inteligente que protege y gestiona el flujo de corriente hacia los componentes que demandan mayor energía.

Imagina tu coche como un cuerpo humano con un sistema nervioso eléctrico. Los relés actúan como ciertas sinapsis o interruptores controlados que permiten que la energía fluya solo cuando y donde es necesario, evitando sobrecargas y asegurando que cada 'órgano' eléctrico reciba la 'sangre' (corriente) adecuada en el momento justo. Sin ellos, sistemas tan cotidianos como encender las luces o subir una ventanilla eléctrica serían mucho menos eficientes y estarían expuestos a un desgaste prematuro.

¿Qué es Exactamente un Relé y Cómo Funciona?

Un relé es un dispositivo electromecánico que actúa como un interruptor. Su función principal es permitir que un circuito de baja intensidad controle la apertura o cierre de un circuito de alta intensidad. En términos automotrices, esto significa que una pequeña señal eléctrica (por ejemplo, al accionar un interruptor en el tablero) puede activar el relé, permitiendo que una corriente mucho mayor llegue a un componente que la necesita para funcionar, como el motor de un elevalunas o el compresor del aire acondicionado.

El funcionamiento básico implica una bobina electromagnética y un conjunto de contactos. Cuando una corriente eléctrica pasa por la bobina, esta genera un campo magnético que atrae una armadura móvil. Esta armadura está conectada a los contactos, de modo que su movimiento abre o cierra el circuito de alta intensidad. Cuando la corriente en la bobina cesa, el campo magnético desaparece, la armadura vuelve a su posición original (generalmente asistida por un muelle), y el circuito de alta intensidad se interrumpe nuevamente.

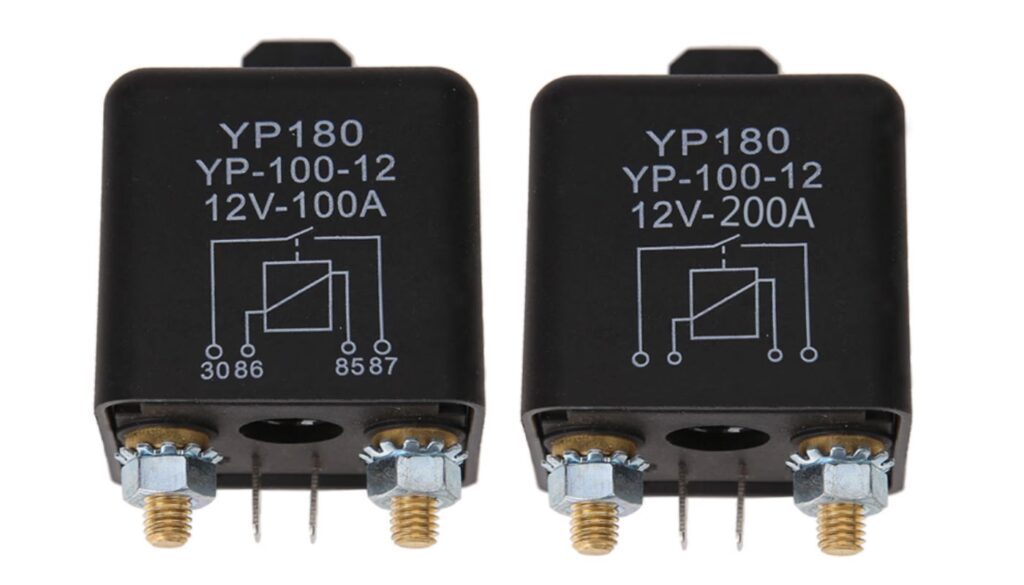

Físicamente, los relés de coche suelen ser más grandes que los fusibles, midiendo aproximadamente 2 cm de alto por 2 cm de largo. Tienen la apariencia de una pequeña caja rectangular con varios pines (generalmente 4 o 5) en la parte inferior que permiten su conexión al circuito eléctrico del vehículo.

La Importancia Fundamental del Relé en el Coche

La presencia de relés en un vehículo es crucial por varias razones que impactan directamente en la fiabilidad y la longevidad del sistema eléctrico. La función más destacada es la gestión eficiente de la energía.

Al utilizar un circuito de baja potencia para controlar uno de alta potencia, se evita que los interruptores o controles directos (los que manipulamos en el tablero) tengan que soportar corrientes elevadas. Esto reduce el riesgo de desgaste o daño en estos interruptores más pequeños y accesibles.

Además, los relés impiden que los componentes de alto consumo estén demandando energía de forma continua. Actúan como guardianes, asegurando que estos sistemas solo reciban corriente cuando el conductor o el sistema del vehículo lo requiere explícitamente. Este 'descanso' para los componentes eléctricos no solo conserva la energía de la batería, evitando descargas innecesarias, sino que también previene el sobrecalentamiento en las instalaciones eléctricas asociadas a estos componentes de alto consumo. Las demandas de electricidad de elementos como el motor de arranque o el ventilador del radiador son muy altas, y el relé se asegura de que el flujo de corriente se gestione de manera segura y controlada.

En resumen, el relé protege tanto los componentes eléctricos de alto consumo como los propios cableados e interruptores de control, alargando la vida útil de todo el sistema eléctrico del automóvil.

Ubicación de los Relés en un Vehículo

La ubicación de los relés puede variar considerablemente según la marca y el modelo del coche. Sin embargo, existen zonas comunes donde suelen agruparse o encontrarse individualmente.

Muchos relés se encuentran en cajas de fusibles y relés ubicadas en el compartimento del motor, a menudo cerca de la batería. Estas cajas están diseñadas para proteger los componentes de las inclemencias del tiempo y facilitar el diagnóstico y reemplazo.

Otra ubicación frecuente es dentro del habitáculo, también en cajas de fusibles y relés. Estas cajas pueden estar situadas bajo el volante, en el lateral del tablero (visible al abrir la puerta del conductor o pasajero), o incluso bajo los asientos o en el maletero, dependiendo del sistema que controlen.

Es importante destacar que componentes específicos y vitales pueden tener su propio relé dedicado, ubicado estratégicamente cerca de ellos. El ejemplo más claro es el relé de arranque.

El Crucial Relé de Arranque

El relé de arranque es quizás uno de los relés más conocidos y vitales. Su función es redirigir la alta corriente necesaria desde la batería hacia el motor de arranque (el motor eléctrico que hace girar el motor de combustión para que este se ponga en marcha). Cuando giras la llave de contacto o presionas el botón de arranque, se envía una pequeña señal al relé de arranque. Este se activa, cierra el circuito de alta intensidad y permite que la potente corriente de la batería alimente el motor de arranque. Sin un relé de arranque funcional, el coche simplemente no encenderá.

Tipos Comunes de Relés Automotrices

Aunque la función básica es la misma, existen diferentes configuraciones de relés para adaptarse a diversas necesidades de los circuitos del coche. Algunos tipos comunes incluyen:

• Relé Simple (SPST - Single Pole, Single Throw): Tiene un solo borne de entrada y un solo borne de salida (generalmente abierto en reposo). Cuando se activa, el circuito se cierra.
• Relé Simple con Dos Bornes de Salida (SPDT - Single Pole, Double Throw o Relé de Conmutación): Posee un borne de entrada y dos bornes de salida. En reposo, el borne de entrada está conectado a uno de los bornes de salida. Al activarse, cambia la conexión al otro borne de salida. Permite alternar entre dos circuitos.
• Relé con Resistencia o Diodo en Paralelo: Incorporan componentes adicionales para proteger el circuito de control. Una resistencia puede disipar la energía residual cuando el relé se desactiva, y un diodo (flyback diode) protege contra picos de voltaje generados por la bobina al desenergizarse.
• Relé Múltiple: Aunque menos común como un solo componente físico que controle *muchos* circuitos independientes, el término puede referirse a unidades que contienen varios relés integrados o a relés que controlan múltiples funciones relacionadas.

La configuración específica (número de pines, si incluye diodos, etc.) dependerá de la aplicación concreta dentro del vehículo.

Síntomas de un Relé Averiado

Aunque los relés son componentes bastante robustos y no suelen fallar con frecuencia, cuando lo hacen, los síntomas suelen ser bastante evidentes y están relacionados directamente con el sistema que controlan. Reconocer estas señales puede ayudarte a diagnosticar un problema eléctrico.

• El componente controlado no funciona: El síntoma más directo. Si las luces no encienden, las ventanillas eléctricas no suben/bajan, el cierre centralizado no responde, o el ventilador del radiador no se activa, un relé podría ser el culpable.
• El componente controlado funciona de forma continua: Si un componente (como el motor del ventilador) se queda encendido incluso cuando el coche está apagado o no debería estar funcionando, podría indicar que el relé se ha quedado 'pegado' en la posición de encendido.
• Problemas de Arranque: Si el coche no enciende, o necesita múltiples intentos para arrancar, el relé de arranque podría estar fallando. Otro síntoma específico del relé de arranque es si el motor de arranque sigue girando brevemente después de que el motor principal ya ha encendido.
• Funcionamiento Intermitente: A veces, un relé defectuoso puede hacer que un componente funcione de manera esporádica o se apague inesperadamente.

La causa más común de fallo en un relé es que los contactos internos se desgasten, se corroan o se queden físicamente pegados debido a arcos eléctricos o calor. Aunque no es una pieza que requiera mantenimiento regular, su fallo puede inmovilizar ciertos sistemas o incluso el vehículo entero.

¿Qué Sucede Cuando Falla un Relé?

Las consecuencias de un relé averiado dependen enteramente del sistema que controla. Si falla el relé de las luces, simplemente no podrás encenderlas (o apagarlas si se queda pegado). Si falla el relé del ventilador del radiador, el motor podría sobrecalentarse en condiciones de alta temperatura o tráfico lento. Un fallo en el relé de la bomba de combustible impedirá que el motor reciba gasolina, haciendo que el coche no arranque o se detenga. Como mencionamos, un fallo en el relé de arranque impedirá que el motor principal se ponga en marcha.

En definitiva, un relé averiado interrumpe el flujo normal de electricidad a un componente vital, resultando en la inoperatividad, el funcionamiento incorrecto o, en casos graves, daños mayores a otros sistemas (como el motor por sobrecalentamiento).

Relés vs. Fusibles: ¿Cuál es la Diferencia?

Aunque a menudo se encuentran juntos en las mismas cajas en el coche, los relés y los fusibles cumplen funciones distintas.

Mientras que el fusible se sacrifica para proteger el circuito de una corriente excesiva (evitando incendios o daños mayores), el relé simplemente actúa como un interruptor que habilita o deshabilita el funcionamiento normal de un componente.

Costo de Reemplazo de un Relé

Afortunadamente, el precio de un relé individual es relativamente bajo. Generalmente, un relé automotriz puede costar entre 5 y 10 euros, aunque algunos relés específicos o integrados en módulos pueden ser más caros. La mayor parte del costo de reemplazo, si acudes a un taller, provendrá de la mano de obra para diagnosticar el problema y acceder a la ubicación del relé, que a veces puede ser complicada. Sin embargo, comparado con otras averías mecánicas o electrónicas, el reemplazo de un relé suele ser una reparación bastante económica.

Si tienes conocimientos básicos de mecánica y electricidad automotriz, y puedes localizar el relé defectuoso (a menudo están etiquetados en la tapa de la caja de fusibles), reemplazarlo tú mismo puede ser una tarea sencilla y de bajo coste. No obstante, si no estás seguro, es siempre recomendable acudir a un profesional para evitar causar daños mayores.

Preguntas Frecuentes sobre los Relés del Coche

¿Puedo conducir si un relé está fallando?
Depende de qué relé sea. Si falla el relé de las luces interiores, probablemente sí. Si falla el relé de la bomba de combustible, el relé de arranque o el del ventilador del radiador, probablemente no sea seguro o incluso posible conducir.

¿Cómo puedo probar si un relé está bueno?
Se puede probar con un multímetro para verificar la continuidad en los contactos cuando se aplica voltaje a la bobina. Algunos mecánicos también realizan una prueba auditiva simple, ya que muchos relés emiten un clic audible al activarse.

¿Son todos los relés iguales?
No. Varían en voltaje de operación (típicamente 12V en coches), número y tipo de contactos (normalmente abiertos, normalmente cerrados, conmutados), capacidad de corriente que pueden manejar y configuración de pines. Es crucial reemplazar un relé defectuoso por uno idéntico o compatible.

¿Dónde encuentro la ubicación exacta de un relé específico en mi coche?
La mejor fuente de información es el manual del propietario de tu vehículo, que suele incluir diagramas de las cajas de fusibles y relés con la función de cada uno. También puedes encontrar esta información en foros especializados de tu modelo de coche o bases de datos técnicas.

¿Un relé puede causar que la batería se descargue?
Sí, si un relé se queda pegado en la posición de 'encendido' y controla un componente que consume energía (como el ventilador del radiador o una luz), ese componente podría seguir funcionando incluso con el coche apagado, agotando la batería con el tiempo.

Conclusión

Los relés son componentes discretos pero absolutamente esenciales en el sistema eléctrico de cualquier automóvil moderno. Actuando como interruptores controlados, permiten una gestión eficiente y segura de la energía, protegiendo los sistemas de alto consumo y prolongando su vida útil. Comprender su función, su ubicación general y los síntomas de una posible avería puede ser de gran ayuda para cualquier propietario de vehículo. Aunque su coste es bajo, su papel en el funcionamiento diario del coche es invaluable, haciendo que este pequeño componente sea un verdadero héroe en la sombra del mundo automotriz.
