Dirección del Coche: Componentes y Fallos

La dirección de un automóvil es uno de los sistemas más críticos para la seguridad y el control del vehículo. Permite al conductor guiar el coche con precisión, respondiendo a sus movimientos en el volante. Aunque a simple vista pueda parecer un conjunto sencillo, se compone de diversas piezas que trabajan en armonía para traducir el giro del volante en el movimiento de las ruedas delanteras. Comprender sus componentes y las fallas más habituales es fundamental para cualquier propietario de coche.

Este sistema ha evolucionado significativamente a lo largo de los años, pasando de mecanismos puramente mecánicos a sistemas asistidos hidráulica o eléctricamente, lo que ha mejorado enormemente la comodidad y la precisión al conducir. Sin embargo, independientemente del tipo de asistencia, los principios básicos y muchos de los componentes principales siguen siendo los mismos.

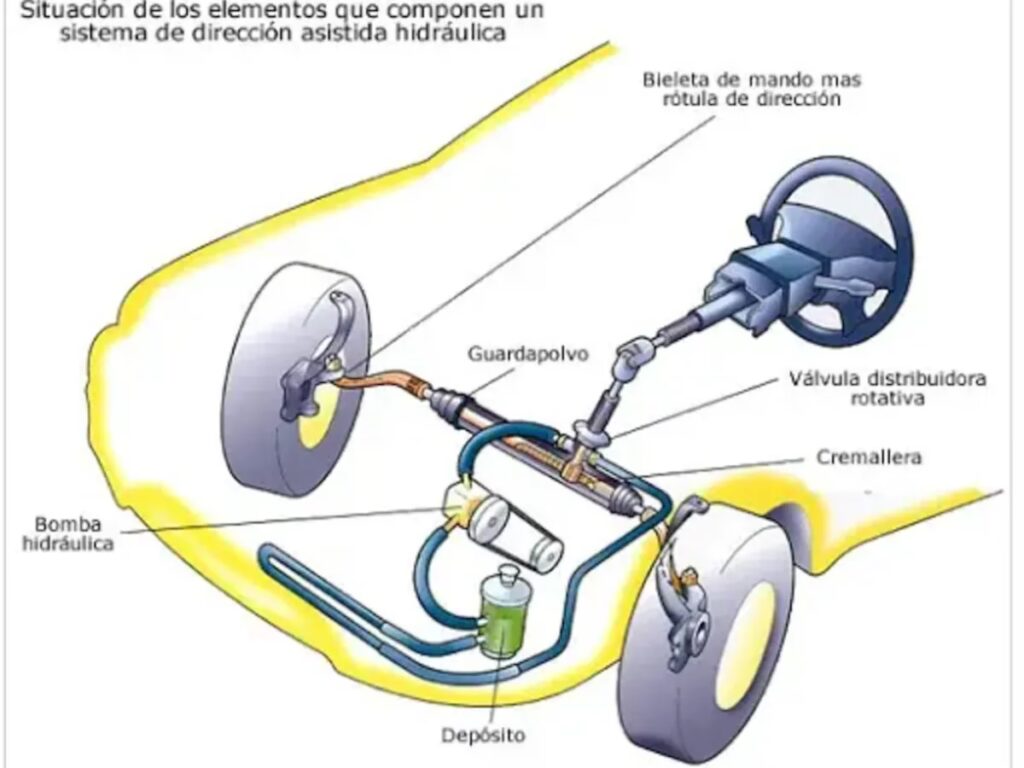

Componentes Principales del Sistema de Dirección

El sistema de dirección es una cadena de elementos que van desde el habitáculo hasta las ruedas. Cada pieza tiene una función específica y su correcto funcionamiento es vital:

• Volante: Es el punto de interacción entre el conductor y el sistema. Su giro inicia toda la secuencia de movimientos.
• Columna de Dirección: Conecta el volante con la caja de dirección o la cremallera. Puede ser fija, ajustable en altura y profundidad, y a menudo incorpora mecanismos de seguridad colapsables en caso de colisión.
• Juntas Universales o Cardan: Permiten que la columna de dirección transmita el movimiento incluso si no está perfectamente alineada con la caja de dirección. Son necesarias para sortear obstáculos en el compartimento del motor.
• Caja de Dirección o Cremallera de Dirección: Es el corazón del sistema. Convierte el movimiento rotatorio de la columna en movimiento lineal que empuja o tira de las barras de acoplamiento. Existen principalmente dos tipos: la caja de dirección (más antigua, tipo tornillo sin fin y sector) y la cremallera de dirección (más moderna y común, tipo piñón y cremallera).
• Barras de Acoplamiento (Axiales): Son varillas que conectan la cremallera o caja de dirección con los extremos de dirección.
• Extremos de Dirección (Rótulas de Dirección): Son articulaciones esféricas que se conectan a las manguetas (donde se montan las ruedas). Permiten que las ruedas giren sobre su eje vertical al mismo tiempo que suben y bajan con la suspensión.
• Bomba de Dirección Asistida (en sistemas hidráulicos): Impulsa el líquido hidráulico que ayuda a mover la cremallera o caja de dirección, reduciendo el esfuerzo del conductor.
• Depósito de Líquido de Dirección (en sistemas hidráulicos): Almacena el fluido hidráulico.
• Motor Eléctrico y Unidad de Control (en sistemas eléctricos): Proporcionan la asistencia mediante un motor eléctrico, gestionado electrónicamente.

Cada uno de estos componentes debe estar en buen estado para garantizar una dirección precisa y segura.

Tipos de Sistemas de Dirección Asistida

La necesidad de reducir el esfuerzo al girar el volante, especialmente en vehículos pesados o al maniobrar a baja velocidad, llevó al desarrollo de sistemas de asistencia:

• Dirección Asistida Hidráulica (HPS): Utiliza una bomba (generalmente accionada por el motor) para presurizar un fluido que ayuda a mover el pistón en la cremallera o caja de dirección. Proporciona una sensación de conducción consistente, pero consume energía del motor constantemente, aumentando ligeramente el consumo de combustible.
• Dirección Asistida Electro-Hidráulica (EHPS): Similar a la hidráulica, pero la bomba es accionada por un motor eléctrico en lugar de directamente por el motor del vehículo. Esto permite variar la asistencia según la velocidad y las condiciones, y la bomba solo trabaja cuando es necesario, mejorando la eficiencia.
• Dirección Asistida Eléctrica (EPS): Es el sistema más moderno y común. Utiliza un motor eléctrico para proporcionar asistencia, ya sea montado en la columna de dirección o directamente en la cremallera. Es muy eficiente energéticamente, compacta y permite integrar funciones avanzadas como asistencia al estacionamiento o mantenimiento de carril.

¿Cuáles son las Fallas Más Comunes del Sistema de Dirección?

Como cualquier sistema mecánico o hidráulico, la dirección puede sufrir desgastes o averías. Reconocer los síntomas a tiempo puede prevenir problemas mayores y costosos:

1. Dirección Ruidosa

Un ruido al girar el volante puede indicar varias cosas:

• Chirridos o rechinidos: Podrían ser las juntas universales de la columna, rótulas secas o desgastadas.
• Zumbido o gemido (en sistemas hidráulicos): Nivel bajo de líquido de dirección, líquido contaminado, bomba de dirección desgastada o con problemas, o una correa de transmisión floja o desgastada.
• Golpeteo o clics: Desgaste en las rótulas de dirección, barras de acoplamiento flojas o desgastadas, o problemas internos en la cremallera o caja de dirección.

2. Dirección Dura o Rígida

Si cuesta girar el volante, especialmente a baja velocidad:

• Sistemas Hidráulicos: Nivel bajo de líquido, fuga en el sistema, bomba de dirección defectuosa, correa de la bomba rota o floja, o problemas internos en la cremallera/caja.
• Sistemas Eléctricos: Fallo en el motor eléctrico de asistencia, fallo en el sensor de par o de ángulo de giro, o problema en la unidad de control electrónica (ECU).
• Cualquier Sistema: Baja presión en los neumáticos delanteros, problemas con la alineación, o componentes mecánicos (rótulas, barras) oxidados o dañados.

3. Juego Excesivo en el Volante

Si hay que girar el volante un buen trecho antes de que las ruedas empiecen a reaccionar:

• Desgaste en las rótulas de dirección o en las barras de acoplamiento.
• Desgaste interno en la cremallera o caja de dirección.
• Juntas universales de la columna de dirección con juego.
• Anclajes de la caja/cremallera flojos.

4. Vibraciones en el Volante

Las vibraciones pueden sentirse al girar o incluso al ir en línea recta:

• Problemas de alineación o equilibrado de ruedas.
• Discos de freno deformados (se siente más al frenar).
• Desgaste irregular de los neumáticos.
• Desgaste en las rótulas o barras de acoplamiento.
• Problemas en la suspensión (amortiguadores, brazos de control).
• Menos común, pero posible: problemas internos en la cremallera/caja.

5. Fugas de Líquido (en sistemas hidráulicos)

Manchas de líquido rojo o ámbar bajo el coche:

• Sellos o juntas tóricas de la cremallera/caja de dirección dañados.
• Mangueras de alta o baja presión agrietadas o con conexiones flojas.
• Bomba de dirección con fugas.
• Depósito o tapón con fugas.

6. Desgaste Irregular de Neumáticos

A menudo es un síntoma indirecto de problemas en la dirección o suspensión, generalmente relacionado con una alineación incorrecta causada por componentes desgastados.

Ignorar cualquiera de estos síntomas puede comprometer seriamente la seguridad al conducir. Una revisión temprana por un profesional puede ahorrar mucho dinero y evitar accidentes.

Componentes de una Caja de Dirección (Tipo Cremallera)

Dado que la cremallera es el tipo más común hoy en día, nos centraremos en sus partes principales:

• Carcasa (Housing): La cubierta metálica que aloja los componentes internos.
• Piñón: Un pequeño engranaje cónico o recto conectado a la columna de dirección. Al girar el volante, el piñón gira.
• Cremallera: Una barra dentada larga que engrana con el piñón. El movimiento rotatorio del piñón se convierte en el movimiento lineal de la cremallera.
• Pistón (en sistemas hidráulicos): Integrado en la cremallera, se mueve gracias a la presión del fluido hidráulico, proporcionando la asistencia.
• Válvula Rotatoria (en sistemas hidráulicos): Controla el flujo de líquido hidráulico hacia un lado u otro del pistón, dependiendo del sentido en que se gire el volante.
• Sellos y Retenes: Impiden que el líquido hidráulico (si es el caso) escape de la carcasa y que la suciedad entre. Son puntos comunes de fuga.
• Guardapolvos o Fuelles: Cubiertas de goma o plástico que protegen los extremos de la cremallera y las rótulas de dirección de la suciedad, el agua y el polvo. Su rotura es una causa frecuente de fallo prematuro de rótulas y de la propia cremallera.
• Bujes o Cojinetes: Soportan la cremallera dentro de la carcasa, asegurando un movimiento suave y guiado.

En los sistemas de dirección asistida eléctrica (EPS), la cremallera también tiene un mecanismo similar, pero la asistencia proviene de un motor eléctrico que aplica fuerza directamente sobre la barra de la cremallera o sobre el piñón, en lugar de usar presión hidráulica.

Tabla Comparativa: Síntomas Comunes y Posibles Causas

Preguntas Frecuentes sobre la Dirección del Coche

Para resumir y abordar directamente algunas dudas comunes:

¿Qué piezas lleva la dirección de un coche?

Un sistema de dirección típico incluye el volante, la columna de dirección (con juntas universales), la caja o cremallera de dirección, las barras de acoplamiento y los extremos de dirección (rótulas). Los sistemas asistidos añaden una bomba, depósito y mangueras (hidráulicos) o un motor eléctrico y sensores (eléctricos).

¿Cuáles son las fallas más comunes del sistema de dirección?

Las fallas comunes incluyen dirección dura o con mucho juego, ruidos al girar (zumbidos, golpeteos), vibraciones en el volante, fugas de líquido (en sistemas hidráulicos) y desgaste irregular de los neumáticos asociado a problemas de alineación.

¿Cuáles son los componentes de una caja de dirección?

En una caja de dirección tipo cremallera (la más usual), los componentes clave son la carcasa, el piñón, la cremallera, sellos y retenes, guardapolvos o fuelles, y bujes. En sistemas hidráulicos, también incluye un pistón y una válvula rotatoria integrados.

Mantenimiento Preventivo

Para prolongar la vida útil del sistema de dirección y asegurar su correcto funcionamiento, es recomendable:

• Revisar periódicamente el nivel y estado del líquido de dirección (en sistemas hidráulicos) y cambiarlo según las recomendaciones del fabricante.
• Inspeccionar visualmente los guardapolvos o fuelles de la cremallera y las rótulas para detectar roturas. Un guardapolvo roto permite la entrada de suciedad y agua, causando un desgaste acelerado.
• Prestar atención a ruidos, dureza o juego inusual en el volante.
• Realizar la alineación de la dirección según las especificaciones del fabricante, especialmente después de cambiar componentes de la dirección o suspensión, o si notas un desgaste irregular de los neumáticos.
• Hacer revisar el sistema por un profesional si detectas cualquiera de los síntomas de fallo mencionados.

La dirección es un sistema complejo y vital. Mantenerse atento a sus señales y realizar un mantenimiento adecuado garantiza no solo la comodidad al conducir, sino, lo que es más importante, la seguridad en cada trayecto.
