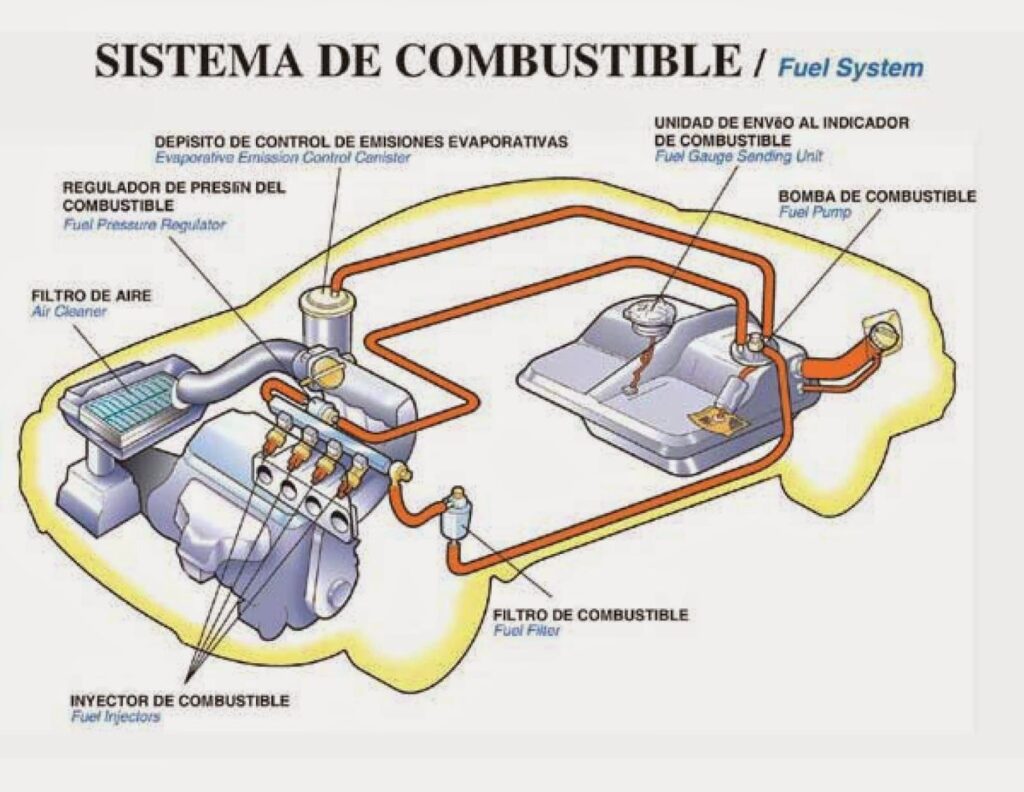

Estructura del Sistema de Combustible

Todo vehículo automotor moderno requiere un suministro constante y preciso de combustible para funcionar. Este proceso, aparentemente simple, es orquestado por un complejo conjunto de componentes que trabajan en armonía: el sistema de combustible. Su función principal es almacenar, filtrar, presurizar y entregar la cantidad exacta de combustible al motor en el momento oportuno. Para comprender mejor cómo se logra esto, podemos dividir el sistema en dos partes principales: el circuito de baja presión y el circuito de alta presión.

El diseño y la robustez de este sistema son vitales. Un fallo en cualquiera de sus componentes puede llevar a problemas de rendimiento, aumento de emisiones, daños en el motor o, simplemente, a que el vehículo no arranque. Es por ello que conocer su estructura básica es fundamental para cualquier entusiasta o propietario de un automóvil.

El Circuito de Baja Presión

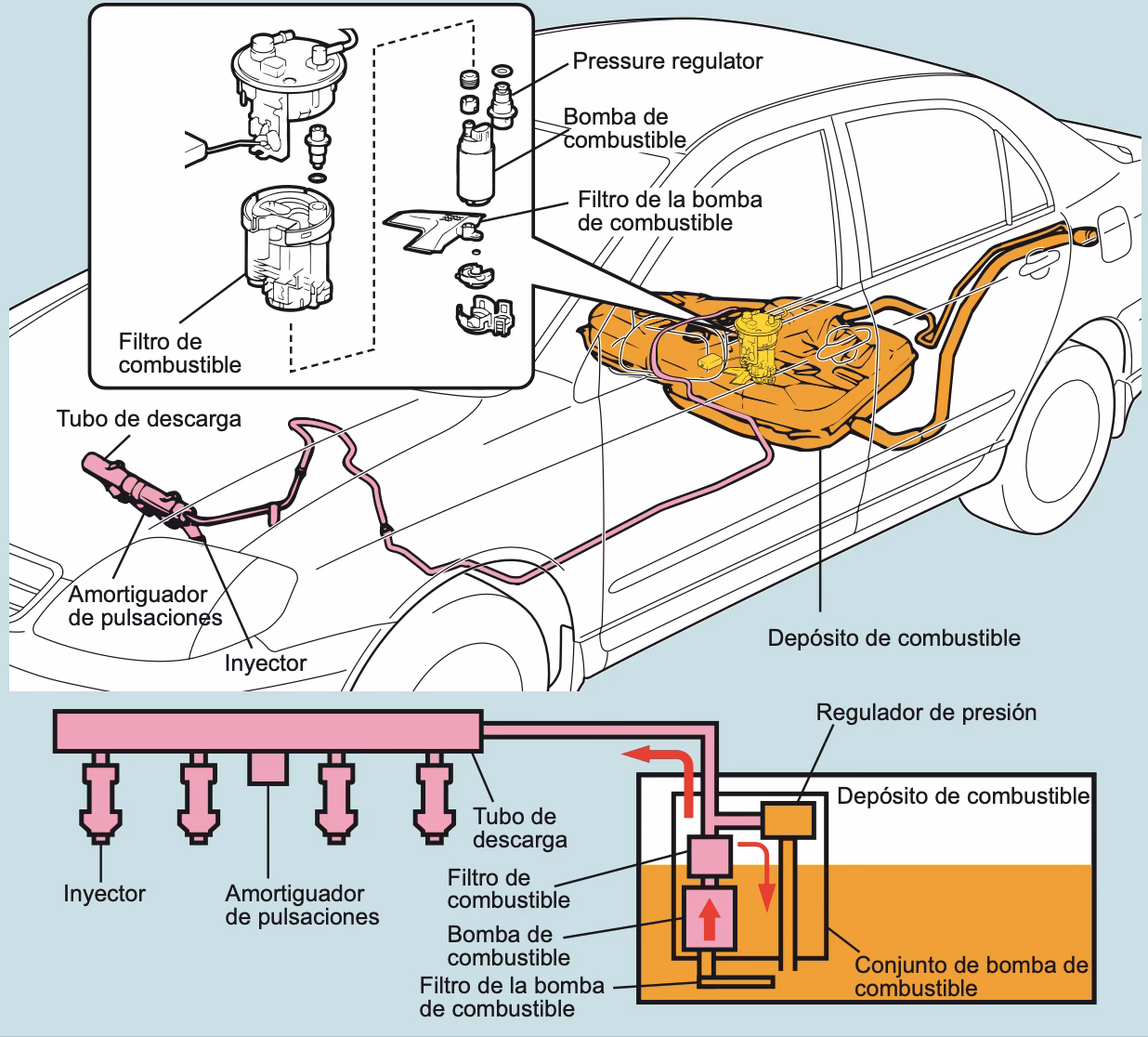

El circuito de baja presión es la primera etapa en el viaje del combustible desde el tanque hasta el motor. Su propósito es transferir el combustible almacenado y prepararlo para la fase de alta presión. Esta parte del sistema incluye varios componentes clave, cada uno con una función específica para asegurar que el combustible llegue limpio y en cantidad suficiente a la siguiente etapa.

El Tanque de Combustible

El viaje del combustible comienza en el tanque. Este no es simplemente un contenedor; es un depósito diseñado para almacenar el suministro de combustible de manera segura y ayudar a mantener su temperatura por debajo de su punto de inflamación. Además, el tanque juega un papel importante en la disipación del calor. El combustible que no se inyecta en el motor a menudo regresa al tanque, y este combustible de retorno puede estar caliente debido a su paso por componentes del motor. El diseño del tanque ayuda a enfriar este combustible, manteniendo una temperatura más constante en todo el sistema.

Los tanques de combustible deben ser resistentes a la corrosión y estancos a ciertas presiones. También incorporan sistemas para prevenir la acumulación excesiva de presión, como respiraderos o válvulas de seguridad, que permiten que los vapores se liberen de forma controlada y evitan que se genere vacío a medida que el combustible se consume.

La Bomba de Suministro

Desde el tanque, el combustible es impulsado por la bomba de suministro, a menudo conocida como bomba de elevación o bomba de transferencia. Esta bomba se encarga de extraer el combustible del tanque y entregarlo al circuito de alta presión. Las bombas de suministro modernas pueden ser accionadas eléctricamente o mecánicamente por el motor.

El uso de una bomba eléctrica ofrece flexibilidad en su ubicación, permitiendo incluso instalarla dentro del propio tanque de combustible, lo que puede ayudar a mantenerla refrigerada por el propio combustible. Las bombas accionadas mecánicamente suelen estar montadas directamente en el motor. Existen configuraciones que combinan funciones, como las llamadas bombas tándem, que integran la bomba de combustible con, por ejemplo, una bomba de vacío para el servofreno. En algunos sistemas, como los que utilizan bombas distribuidoras, la bomba de suministro y la bomba de alta presión pueden formar una única unidad mecánica.

Es común que las bombas de combustible estén dimensionadas para suministrar más combustible del que el motor consume en cualquier momento. Este flujo de combustible adicional no es un desperdicio; cumple funciones importantes. Ayuda a enfriar componentes críticos como los inyectores y las bombas de alta presión. También contribuye a mantener una temperatura más constante en todo el sistema de combustible. Además, el exceso de combustible calentado al pasar por el motor puede ser recirculado al tanque o al filtro para mejorar la operatividad del vehículo en condiciones de baja temperatura, evitando la formación de cristales de cera en el combustible diésel.

El Filtro de Combustible

Una operación sin problemas del sistema de inyección de combustible depende críticamente de la limpieza del combustible. Aquí es donde entra en juego el filtro de combustible. Su función es reducir el daño y el desgaste prematuro causado por los contaminantes al retener partículas muy finas y agua antes de que lleguen a los componentes sensibles del sistema de inyección.

Los sistemas de combustible pueden incorporar una o más etapas de filtración. A menudo, una malla gruesa se sitúa en la toma de combustible dentro del tanque como una primera barrera. Un sistema de filtración de dos etapas típicamente utiliza un filtro primario en el lado de entrada de la bomba de transferencia y un filtro secundario en el lado de salida.

El filtro primario está diseñado para eliminar partículas más grandes, protegiendo la bomba de suministro. El filtro secundario, ubicado después de la bomba de baja presión, debe soportar presiones más altas y está diseñado para eliminar partículas más pequeñas que podrían dañar los componentes de alta presión. Los sistemas de una etapa combinan la eliminación de partículas grandes y pequeñas en un solo filtro.

Los filtros pueden ser de tipo cartucho, que se reemplaza completamente, o con un elemento reemplazable. Los filtros con elemento reemplazable requieren una limpieza cuidadosa al cambiar el elemento para evitar que cualquier residuo de suciedad contamine el sistema. Los materiales del filtro han evolucionado; si bien en el pasado se usaban materiales como papel plegado, hilo de algodón o virutas de madera, los elementos modernos suelen ser de fibras sintéticas y/o celulosa. En algunos casos se utilizan microfibras de vidrio, aunque su uso puede limitarse por el riesgo de que pequeñas piezas de fibra se desprendan y dañen componentes delicados.

El grado de filtración necesario es cada vez más exigente. En sistemas de dos etapas, el filtro primario suele retener partículas de hasta 10-30 µm, mientras que el secundario retiene partículas mayores de 2-10 µm. A medida que los sistemas de inyección evolucionan con tolerancias más ajustadas y mayores presiones, la necesidad de combustible extremadamente limpio se vuelve crítica, impulsando el desarrollo de filtros capaces de retener partículas aún más finas.

Además de las partículas sólidas, el agua en el combustible es un contaminante serio que debe eliminarse. El agua libre puede dañar componentes lubricados por el combustible y, en condiciones frías, puede congelarse y bloquear los pequeños conductos del sistema de inyección, cortando el suministro de combustible. El agua se puede separar mediante fuerzas centrífugas o, de manera más eficiente, mediante medios filtrantes especializados.

Los medios de separación de agua funcionan de diferentes maneras. Algunos son hidrofóbicos, repeliendo el agua y haciendo que se acumule en gotas grandes que caen por gravedad a un colector. Otros son hidrofílicos, atrayendo el agua para formar gotas más grandes que luego se separan. La creciente presencia de aditivos y biocombustibles (como el biodiésel) en el combustible puede afectar la eficacia de los medios separadores convencionales, lo que ha llevado al desarrollo de nuevas tecnologías de filtración compuestas.

Los filtros de combustible a menudo incorporan características adicionales para mejorar el rendimiento y la fiabilidad del sistema. Estas pueden incluir calentadores de combustible (para evitar la gelificación en frío), válvulas termostáticas, desaireadores (para eliminar aire y vapor), sensores de presencia de agua e indicadores de cambio de filtro.

Los calentadores de combustible son importantes en climas fríos, ya que ayudan a evitar la acumulación de cristales de cera que pueden obstruir el filtro. Pueden usar calentadores eléctricos, el refrigerante del motor o el propio combustible de retorno caliente como fuente de calor.

El combustible que regresa al tanque, ya sea por rebose o fugas controladas, a menudo contiene aire y vapor. La presencia de sustancias gaseosas en el combustible puede causar problemas de arranque y dificultades en la operación normal del motor, especialmente en entornos de alta temperatura. Por ello, se utilizan válvulas de purga y desaireadores para eliminar el aire y el vapor del suministro de combustible, asegurando un flujo constante y sin interrupciones.

El Circuito de Alta Presión

Una vez que el combustible ha sido transferido y filtrado por el circuito de baja presión, pasa al circuito de alta presión. Esta parte del sistema es responsable de aumentar la presión del combustible drásticamente y entregarlo a los cilindros del motor en el momento preciso para la inyección. Los componentes clave en este circuito incluyen una bomba de alta presión, un acumulador (en algunos sistemas, como Common Rail), los inyectores de combustible y las toberas de los inyectores.

La bomba de alta presión eleva la presión del combustible a niveles extremadamente altos, necesarios para que el combustible pueda atomizarse finamente al ser inyectado directamente en la cámara de combustión o el colector de admisión, dependiendo del tipo de sistema de inyección. El acumulador, si está presente, mantiene una alta presión constante en un conducto común (rampa) que alimenta a todos los inyectores.

Los inyectores son dispositivos controlados electrónicamente (o mecánicamente en sistemas más antiguos) que abren y cierran para pulverizar la cantidad exacta de combustible en el motor en el momento adecuado. La tobera del inyector es la parte final, con orificios muy pequeños que determinan el patrón de pulverización del combustible para optimizar la mezcla con el aire y la combustión.

El diseño y la actuación de los inyectores y sus toberas varían significativamente entre los diferentes tipos de sistemas de inyección (como Common Rail, inyección unitaria, etc.). La información proporcionada se centra principalmente en el circuito de baja presión, por lo que una descripción detallada de la estructura interna y el funcionamiento de los componentes de alta presión, aunque vitales, escapa al alcance de este artículo basado en las fuentes disponibles.

Importancia de un Sistema Robusto

Cada componente del sistema de combustible, desde el tanque hasta los inyectores, desempeña un papel crucial. La fiabilidad del vehículo depende de que cada parte funcione correctamente. Un suministro inadecuado de combustible, la presencia de contaminantes o agua, o una presión de inyección incorrecta pueden causar una serie de problemas, desde una simple pérdida de potencia hasta daños graves en componentes costosos del motor, como los inyectores o la bomba de alta presión.

La evolución de los motores, con requisitos de emisiones más estrictos y mayores eficiencias, ha hecho que los sistemas de inyección sean cada vez más sofisticados y sensibles a la calidad del combustible. Esto subraya la importancia de utilizar combustible limpio y de alta calidad, así como de seguir los intervalos de mantenimiento recomendados, especialmente en lo que respecta al reemplazo de los filtros de combustible.

Preguntas Frecuentes sobre el Sistema de Combustible

¿Por qué es tan importante el filtro de combustible?

El filtro de combustible es vital porque protege los componentes de precisión del sistema de inyección, como la bomba de alta presión y los inyectores, de las partículas de suciedad y el óxido que pueden estar presentes en el combustible. Estos contaminantes pueden causar desgaste y obstrucciones, llevando a fallos costosos.

¿Qué hace una bomba de suministro "tándem"?

Una bomba tándem es una unidad que combina la bomba de suministro de combustible con otra bomba, a menudo una bomba de vacío utilizada para el servofreno. Esto integra funciones y simplifica el diseño.

¿Puede el agua dañar el sistema de combustible?

Sí, el agua es muy perjudicial. Puede causar corrosión en componentes metálicos, reducir la lubricación que proporciona el combustible y, en climas fríos, puede congelarse y bloquear las líneas de combustible o el filtro.

¿Por qué algunos sistemas bombean más combustible del que el motor necesita?

El exceso de flujo de combustible ayuda a enfriar componentes calientes como los inyectores y las bombas de alta presión. También ayuda a mantener una temperatura más estable en todo el sistema y puede mejorar la operabilidad en frío al recircular combustible caliente.

¿Cuál es la diferencia entre un filtro primario y uno secundario?

En sistemas de dos etapas, el filtro primario (antes de la bomba de suministro) atrapa partículas más grandes, protegiendo la bomba de baja presión. El filtro secundario (después de la bomba de suministro) filtra partículas mucho más finas (de hasta 2-10 µm o menos) para proteger los componentes de alta presión.

En resumen, el sistema de combustible es una red compleja pero bien definida que asegura que el motor reciba el combustible necesario en las condiciones correctas. Comprender sus componentes principales, especialmente los del circuito de baja presión (tanque, bomba de suministro y filtro), ayuda a apreciar la ingeniería detrás del funcionamiento de un vehículo y la importancia del mantenimiento adecuado para su longevidad y rendimiento óptimo.
