Cinemómetros y Velocímetros: Mide la Velocidad

La velocidad es un factor crucial en la conducción, tanto para la seguridad vial como para el rendimiento del vehículo. Pero, ¿alguna vez te has preguntado cómo se mide exactamente la velocidad de un automóvil? Existen principalmente dos tipos de dispositivos que cumplen esta función, uno que utilizamos dentro de nuestro propio vehículo y otro que se emplea externamente para el control del tráfico. Conocer su funcionamiento no solo satisface la curiosidad, sino que también nos ayuda a entender mejor las normativas y la tecnología que nos rodea al volante.

El Cinemómetro: El Ojo Vigilante del Tráfico

El cinemómetro es el dispositivo especializado en medir la velocidad de los vehículos en tiempo real con un propósito muy específico: el control y la supervisión de los límites de velocidad establecidos en las carreteras y vías urbanas. Su aplicación más conocida es, sin duda, la detección de excesos de velocidad por parte de las autoridades de tráfico.

¿Cómo Funciona un Cinemómetro?

Aunque existen varios modelos y tecnologías, la base de la mayoría de los cinemómetros modernos reside en la medición del tiempo. Estos aparatos emiten algún tipo de radiación electromagnética, ya sean ondas de radio (radar) o pulsos de luz infrarroja (láser), hacia el vehículo en movimiento. Esta radiación rebota en el coche y regresa al dispositivo emisor.

El cinemómetro mide el tiempo que tarda la señal en ir y volver. Dado que la velocidad de la radiación (luz o radio) es constante y conocida, el dispositivo puede calcular la distancia a la que se encuentra el vehículo en diferentes momentos. Al medir cómo cambia esta distancia en un intervalo de tiempo muy preciso, el cinemómetro puede determinar la velocidad exacta del automóvil.

Es fundamental que estos dispositivos estén correctamente calibrados y ubicados para garantizar mediciones precisas. Generalmente, se colocan estratégicamente en los márgenes de las carreteras y suelen efectuar un barrido en diagonal a la calzada para optimizar la detección.

Tipos de Cinemómetros

Basándonos en la tecnología que emplean para medir la velocidad, los cinemómetros se clasifican principalmente en:

• Cinemómetros de Radar: Utilizan ondas de radio. Miden el cambio de frecuencia de las ondas reflejadas por el vehículo en movimiento (efecto Doppler) para calcular la velocidad.
• Cinemómetros Láser (LIDAR): Emplean un haz de luz infrarroja (como el mencionado en la información, con una frecuencia de 33 MHz y longitud de onda de 904 nm). Estos dispositivos, a menudo con forma de pistola, emiten ráfagas de pulsos láser. Miden el tiempo que tarda cada pulso en regresar después de rebotar en el vehículo. Al calcular la distancia en varios momentos sucesivos, determinan la velocidad. Son la base de la tecnología LIDAR (Light Detection and Ranging).

Aunque ambos tipos cumplen la misma función principal, su tecnología subyacente y, en ocasiones, su modo de uso o ubicación, pueden variar.

Uso y Gestión en España

En España, la gestión y ubicación de los cinemómetros en la red de carreteras principal recae en la Dirección General de Tráfico (DGT). Sin embargo, hay excepciones importantes: las comunidades autónomas de Cataluña y País Vasco tienen sus propios servicios de tráfico y gestionan sus propios sistemas de control de velocidad. En el ámbito urbano, la instalación y gestión de estos aparatos es responsabilidad de los ayuntamientos.

Un modelo muy conocido y utilizado por la DGT es el Multanova 6F. Este tipo de radar tiene capacidad para detectar y fotografiar de forma frontal, aunque la práctica más común en España es medir la velocidad en el sentido de la marcha del vehículo y tomar la fotografía una vez que el coche ha rebasado el radar.

El Velocímetro: Tu Indicador Personal de Velocidad

Dentro del vehículo, el instrumento encargado de mostrar al conductor a qué velocidad circula se llama velocímetro. Es una de las piezas más importantes del tablero, proporcionando información vital para el cumplimiento de los límites de velocidad y para una conducción segura.

Evolución y Tipos de Velocímetros

Los velocímetros han evolucionado significativamente desde su invención. Inicialmente eran puramente mecánicos, pero con el avance de la tecnología, los velocímetros electrónicos se han vuelto la norma. Además, la forma en que presentan la información también varía:

• Velocímetros Mecánicos: Basados en principios físicos, como un cable flexible conectado a la transmisión que hace girar un imán, generando una fuerza que mueve una aguja.
• Velocímetros Electrónicos: Son los más comunes hoy en día. Utilizan sensores para medir la velocidad de rotación de algún componente del vehículo (generalmente en la transmisión o el eje) y convierten esta señal eléctrica en un valor de velocidad.

En cuanto a la presentación de la velocidad, pueden ser:

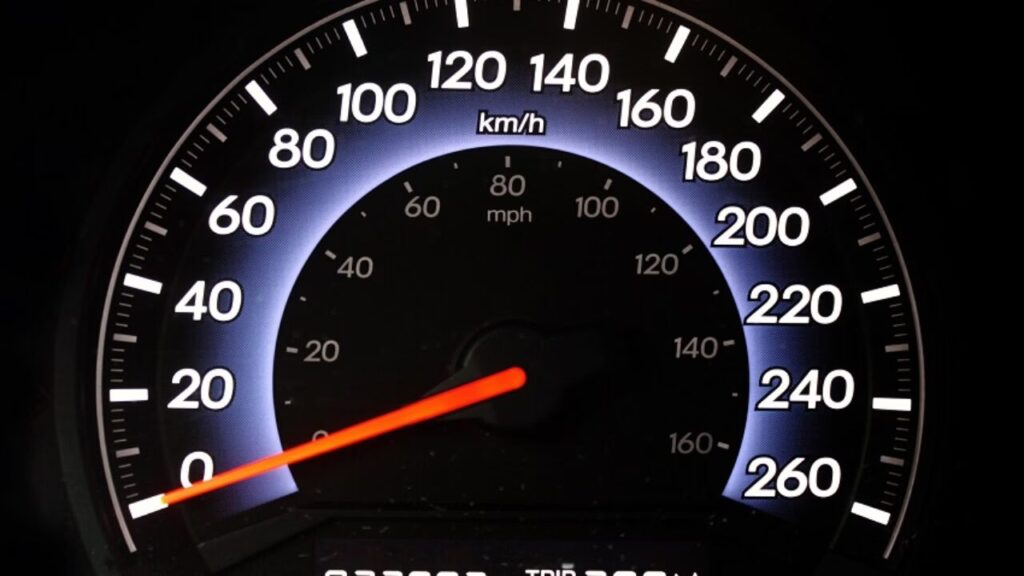

• Velocímetros Analógicos: Muestran la velocidad mediante una aguja que se desplaza sobre una escala graduada.
• Velocímetros Digitales: Muestran la velocidad en una pantalla numérica.

Muchos vehículos modernos combinan ambas visualizaciones o incluso integran funciones adicionales como GPS.

Funcionamiento del Velocímetro Electrónico

El corazón del velocímetro electrónico es el Sensor de Velocidad del Vehículo, conocido como VSS (Vehicle Speed Sensor). Este sensor suele estar montado en la transmisión (transeje). Al girar, el sensor VSS produce una señal eléctrica (una tensión alterna) cuya amplitud y frecuencia varían proporcionalmente a la velocidad del automóvil.

Esta señal eléctrica se envía a la unidad de control electrónico del automóvil (ECM - Electronic Control Module). La ECM procesa esta señal y la transforma en una indicación de voltaje adecuada para que el velocímetro la interprete y muestre la velocidad correcta en el tablero, ya sea moviendo una aguja o mostrando un número en una pantalla digital.

Precisión y Discrepancias en la Medición de Velocidad

Es común observar que la velocidad mostrada por el velocímetro de un coche puede diferir ligeramente de la velocidad real, o de la velocidad medida por un dispositivo GPS. Esto no siempre se debe a un fallo, sino a cómo está diseñado el sistema.

El velocímetro de fábrica está calibrado para ser preciso con el tamaño de neumáticos y ruedas especificado por el fabricante. Sin embargo, si se realizan modificaciones en el vehículo que alteren el tamaño de los neumáticos, el diámetro de las ruedas o incluso el diferencial, la relación entre la velocidad de rotación del sensor VSS y la velocidad real del vehículo cambia. Esto provoca que el velocímetro muestre una velocidad incorrecta.

Por lo general, los fabricantes calibran los velocímetros para que muestren una velocidad ligeramente superior a la real. Esto se hace como medida de seguridad y para cumplir con las regulaciones, asegurando que el conductor nunca crea que va más lento de lo que realmente va.

Medir la Velocidad con Dispositivos Móviles y GPS

Ante las posibles imprecisiones del velocímetro del coche, muchos conductores recurren a aplicaciones móviles que utilizan la señal GPS para medir la velocidad. La velocidad calculada mediante GPS se basa en el cambio de posición del dispositivo a lo largo del tiempo, lo que puede ofrecer una medición de la velocidad real más precisa, especialmente si se han modificado los neumáticos o las ruedas del vehículo.

Google Maps como Velocímetro

La aplicación Google Maps ofrece una función de velocímetro que se puede activar en los ajustes de navegación. Este velocímetro muestra la velocidad a la que, según el GPS del teléfono, se está moviendo el vehículo. También puede ofrecer alertas visuales si se supera el límite de velocidad conocido para esa vía.

Sin embargo, es crucial entender que el velocímetro de Google Maps es meramente informativo. Google misma advierte que para confirmar la velocidad real, se debe usar el velocímetro del vehículo. Esto se debe a que la precisión del GPS puede verse afectada por factores como la cobertura de satélites, túneles, edificios altos o condiciones atmosféricas.

A pesar de esta advertencia, la velocidad por GPS a menudo se considera más cercana a la velocidad real en comparación con un velocímetro de coche descalibrado por modificaciones.

Aplicaciones Específicas de Velocímetro por GPS

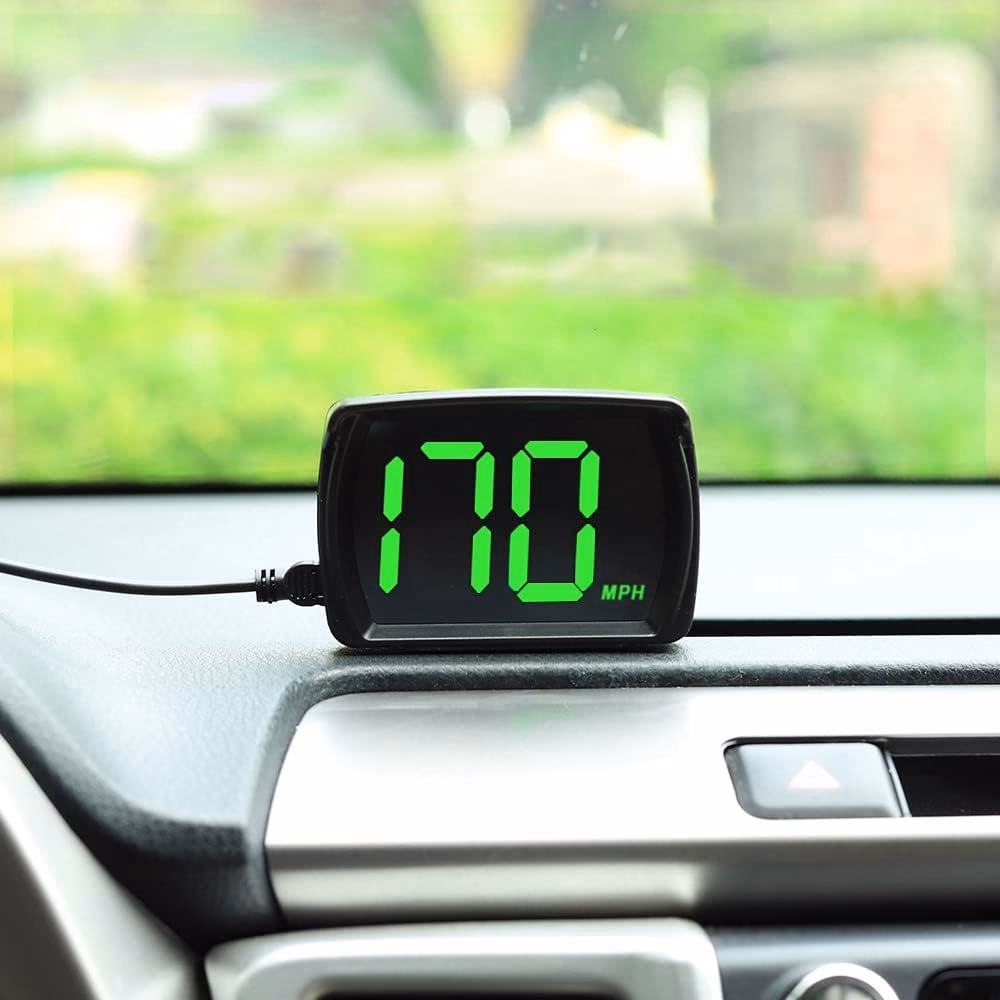

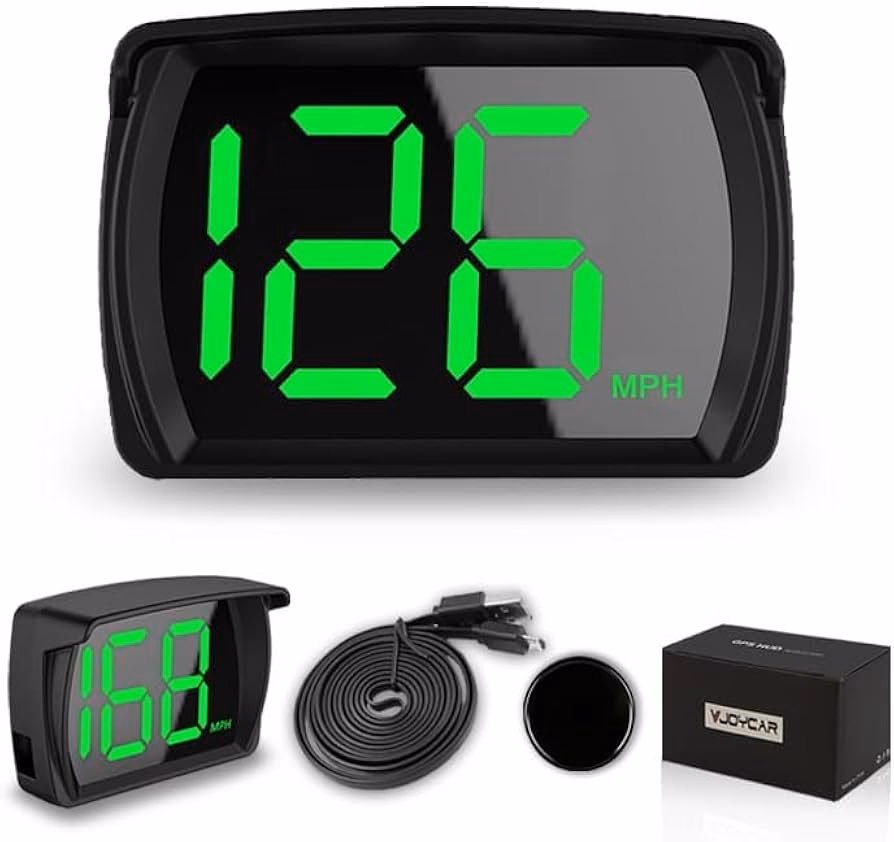

Existen aplicaciones dedicadas, como la mencionada Map Speedometer (disponible para Android, aunque a menudo de pago), que están diseñadas específicamente para funcionar como un velocímetro usando la señal GPS. Estas aplicaciones pueden mostrar la velocidad en una ventana flotante sobre otras aplicaciones, como Google Maps, permitiendo ver la navegación y la velocidad precisa simultáneamente.

Estas aplicaciones suelen ser más personalizables y pueden ofrecer características adicionales. Su principal ventaja es proporcionar una lectura de velocidad que no se ve afectada por las características mecánicas del vehículo, sino que se basa puramente en el seguimiento satelital.

Tabla Comparativa: Cinemómetro vs. Velocímetro

Preguntas Frecuentes sobre la Medición de Velocidad

¿Cuál es la diferencia entre un radar y un cinemómetro láser?

Ambos son tipos de cinemómetros, pero utilizan tecnologías diferentes. El radar usa ondas de radio y mide el efecto Doppler, mientras que el cinemómetro láser (LIDAR) usa pulsos de luz infrarroja y mide el tiempo de retorno para calcular la distancia y, por ende, la velocidad.

¿Por qué la velocidad en mi velocímetro a veces no coincide con la del GPS?

El velocímetro del coche está calibrado para un tamaño de neumático específico. Si cambias el tamaño de los neumáticos o las ruedas, el velocímetro se descalibra. Los fabricantes también suelen calibrarlos para que marquen un poco más de velocidad por seguridad. El GPS, en cambio, calcula la velocidad basándose en el cambio de tu posición en la Tierra, independientemente de las características mecánicas del vehículo.

¿El velocímetro de Google Maps es totalmente fiable?

No, Google Maps indica que su velocímetro es solo informativo. Aunque a menudo es más preciso que un velocímetro de coche descalibrado, su precisión depende de la calidad de la señal GPS, que puede verse afectada por el entorno (túneles, edificios) o las condiciones atmosféricas.

¿Puede un cinemómetro medir la velocidad de varios coches a la vez?

Sí, muchos cinemómetros modernos, especialmente los de radar más avanzados, tienen la capacidad de seguir y medir la velocidad de múltiples vehículos simultáneamente en diferentes carriles.

¿La "alcachofa de ruta" es lo mismo que un cinemómetro?

Sí, "alcachofa de ruta" es un nombre coloquial con el que popularmente se conoce a algunos tipos de cinemómetros, especialmente los que se instalan en los márgenes de las carreteras, debido a su forma o apariencia.

¿Cómo sé si un cinemómetro está correctamente calibrado?

Las autoridades de tráfico tienen la obligación legal de calibrar y verificar periódicamente sus cinemómetros para asegurar su precisión. Existe un margen de error legalmente establecido que se aplica a las mediciones para tener en cuenta cualquier pequeña desviación.

En conclusión, ya sea el cinemómetro que vela por el cumplimiento de las normas en la carretera o el velocímetro que te acompaña en cada trayecto, ambos son herramientas fundamentales para gestionar la velocidad. Comprender cómo funcionan y sus posibles limitaciones nos convierte en conductores más informados y conscientes. La tecnología sigue avanzando, y con ella, los métodos para medir y controlar la velocidad, siempre con el objetivo principal de mejorar la seguridad vial para todos.
