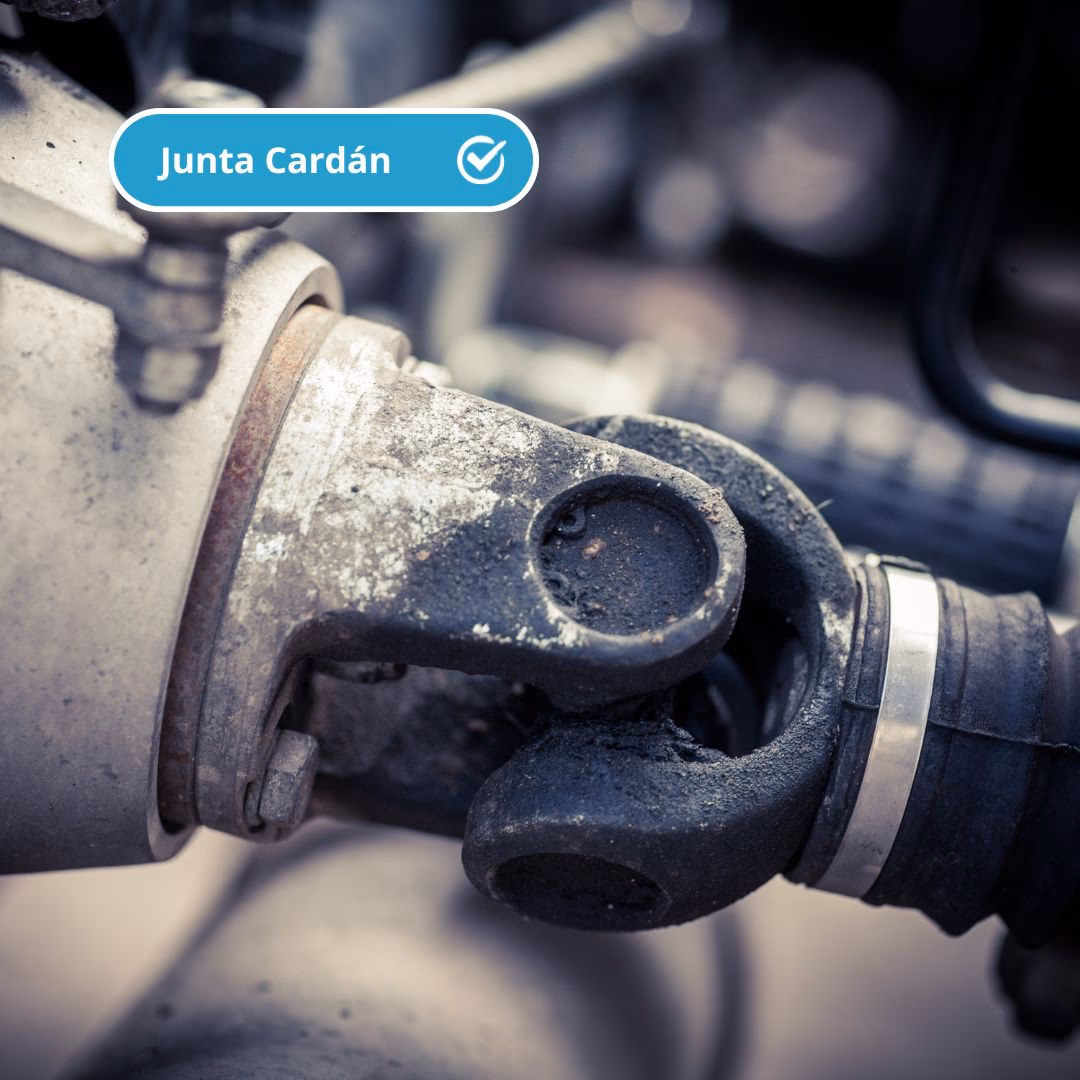

¿Qué es una Junta Cardán? Guía Completa

La junta cardán es un componente mecánico fundamental en los sistemas de transmisión de potencia de muchos vehículos, especialmente aquellos que cuentan con tracción trasera o total. Aunque a menudo pasa desapercibida para el conductor promedio, su correcto funcionamiento es vital para la movilidad del automóvil. Esta pieza, conocida también como junta universal, unión cardánica o simplemente cardan en algunos lugares, permite transmitir el movimiento de rotación del motor a las ruedas, incluso cuando los ejes de conexión no están perfectamente alineados o su ángulo varía constantemente debido al movimiento de la suspensión y las irregularidades del terreno.

https://www.youtube.com/watch?v=ygUUI2FsaW5lYWNpb251bml2ZXJzYWw%3D

En esencia, la junta cardán actúa como una articulación flexible que compensa los cambios de ángulo entre el eje de salida de la caja de cambios o transmisión y el eje que llega al diferencial del eje motriz. Sin este componente, sería imposible que un vehículo con ejes separados pudiera transmitir potencia de manera continua y eficiente mientras se desplaza sobre superficies irregulares o al girar.

Historia y Evolución de la Junta Cardán

El principio mecánico que subyace a la junta cardán fue descrito por el matemático y físico italiano Gerolamo Cardano en el siglo XVI, aunque su aplicación práctica en la transmisión de movimiento angular se desarrolló y popularizó mucho más tarde. Fue en el siglo XIX cuando este invento comenzó a ganar relevancia en la ingeniería mecánica, siendo un gran avance para transmitir potencia a través de ángulos en diversas máquinas y, posteriormente, en los primeros vehículos motorizados.

Desde sus primeras aplicaciones, la junta cardán ha experimentado un proceso continuo de perfeccionamiento. Las mejoras se han centrado en aumentar su capacidad para soportar mayores cargas y velocidades, reducir la fricción y el desgaste, mejorar la lubricación y hacerla más resistente a las condiciones ambientales adversas. Estos avances han permitido que la junta cardán siga siendo un componente indispensable en la transmisión de potencia de una amplia variedad de vehículos hasta el día de hoy.

¿Cómo Funciona la Junta Cardán? Componentes Clave

El funcionamiento de la junta cardán se basa en un diseño simple pero efectivo que permite la transferencia de torque (par motor) entre dos ejes que se cruzan en un ángulo. La clave de su capacidad de articulación reside en sus componentes principales y cómo interactúan entre sí:

• Las Horquillas: Hay dos horquillas, una montada en el extremo del eje de entrada (por ejemplo, el árbol de transmisión que sale de la caja de cambios) y la otra montada en el extremo del eje de salida (por ejemplo, el eje que entra al diferencial). Cada horquilla tiene dos brazos paralelos.
• Las Crucetas: La cruceta es una pieza en forma de cruz con cuatro salientes (muñones o brazos). Cada uno de estos brazos se inserta en un rodamiento (generalmente de agujas) que se aloja en los brazos de las horquillas. Hay dos crucetas en el montaje típico de una junta cardán.
• El Cuerpo Central (o Yugo Central): Este elemento conecta las dos horquillas a través de las dos crucetas. El movimiento angular es posible porque las crucetas pueden pivotar dentro de los rodamientos en las horquillas.

Cuando el eje de entrada gira, la horquilla conectada a él también lo hace. Esta horquilla, a través de los rodamientos y las crucetas, impulsa el movimiento de la segunda horquilla y, por lo tanto, del eje de salida. La disposición de las crucetas permite que, aunque los ejes de entrada y salida no estén alineados, la rotación se transmita de manera continua. La capacidad de las crucetas para girar libremente dentro de los rodamientos de las horquillas es lo que proporciona la flexibilidad angular necesaria.

Aplicaciones y Tipos de Juntas Cardán

La aplicación más común de las juntas cardán es en el árbol de transmisión de vehículos con transmisión trasera o total, donde conecta la caja de cambios o la caja de transferencia con el diferencial. Esta configuración es indispensable debido a la necesidad de permitir el movimiento vertical del eje trasero respecto al chasis (por la suspensión) mientras se sigue transmitiendo potencia.

Además de los automóviles de pasajeros, las juntas cardán son ampliamente utilizadas en vehículos comerciales pesados, camiones, autobuses, tractores, maquinaria agrícola e industrial, y en cualquier aplicación donde se necesite transmitir potencia entre ejes desalineados o con ángulo variable.

Existen diferentes tipos o series de juntas cardán diseñadas para aplicaciones específicas. Estas pueden variar en su capacidad de carga, velocidad máxima de operación, diseño de los rodamientos (por ejemplo, rodamientos de agujas para altas velocidades o casquillos deslizantes para mayor resistencia a impactos) y materiales utilizados, como acero inoxidable para entornos corrosivos. La elección del tipo de junta cardán depende de los requisitos de la aplicación en cuanto a par motor, velocidad, ángulo de operación y condiciones ambientales.

Ventajas y Desventajas de la Junta Cardán

La popularidad y el uso prolongado de la junta cardán se deben a sus significativas ventajas, aunque también presenta ciertos inconvenientes que requieren atención.

Ventajas

• Flexibilidad Angular: Permite la transmisión de potencia a través de ángulos variables, lo cual es esencial en sistemas de transmisión con ejes separados y suspensión.
• Robustez: Son componentes diseñados para soportar cargas elevadas y son muy duraderos cuando se les da el mantenimiento adecuado.
• Simplicidad Mecánica: Su diseño básico es relativamente simple y ha demostrado ser fiable a lo largo del tiempo en una amplia gama de aplicaciones.

Desventajas

• Requiere Mantenimiento: Las juntas cardán, especialmente los rodamientos de las crucetas, necesitan lubricación periódica para evitar el desgaste prematuro. Los protectores de goma (guardapolvos) deben estar en buen estado para retener la grasa.
• Potencial de Vibraciones y Ruidos: Si la junta se desgasta o falla, puede generar vibraciones y ruidos molestos y potencialmente perjudiciales para el vehículo.
• Desgaste: Como cualquier componente mecánico en movimiento constante y bajo carga, está sujeta a desgaste con el tiempo y el uso, lo que eventualmente requerirá su sustitución.

Para visualizar mejor estos puntos, podemos resumirlos en la siguiente tabla comparativa:

Síntomas de un Fallo en la Junta Cardán

Reconocer los síntomas de una junta cardán defectuosa a tiempo es crucial para prevenir daños mayores y garantizar una conducción segura. Los signos más comunes de que algo no va bien con esta pieza son:

• Ruidos Metálicos Anormales: Escuchar golpeteos, clics o chirridos metálicos que provienen de la parte inferior del vehículo, especialmente al iniciar la marcha, al cambiar de velocidad, al acelerar o desacelerar bruscamente, son un indicio claro.
• Vibraciones Durante la Conducción: Sentir vibraciones anormales que pueden notarse en el volante, el asiento o a través del piso del vehículo. Estas vibraciones pueden intensificarse a ciertas velocidades.
• Golpes Secos o Sacudidas: Percibir un golpe seco o una sacudida al pasar de punto muerto a una marcha, o al cambiar entre marcha adelante y atrás. Esto suele indicar holgura en la junta.

Cualquiera de estos síntomas debe ser una señal para revisar la junta cardán lo antes posible.

Causas Comunes de Daño en el Cardán

El daño en una junta cardán rara vez ocurre de forma espontánea. Generalmente es el resultado de uno o varios factores que contribuyen a su desgaste o rotura:

• Desgaste Natural: El uso continuo del vehículo y el kilometraje acumulado provocan un desgaste gradual en los rodamientos y otras superficies de fricción de la junta.
• Falta de Lubricación: La causa más frecuente de fallo prematuro es la pérdida de grasa lubricante. Esto suele ocurrir cuando los guardapolvos de goma se rompen o dañan, permitiendo que la grasa escape y que entren agua, suciedad y otros contaminantes, lo que acelera drásticamente el desgaste de los rodamientos.
• Conducción Agresiva o en Malas Condiciones: Someter el vehículo a arranques muy fuertes, llevar cargas excesivas, o conducir habitualmente por terrenos irregulares o con baches incrementa el estrés y la carga sobre el árbol de transmisión y sus juntas, acelerando el desgaste.
• Daños por Impactos: Golpear el árbol de transmisión o las juntas con objetos en la carretera puede causar daños estructurales directos.

Detección y Diagnóstico de una Avería

Si experimentas alguno de los síntomas mencionados, es importante realizar una inspección. Una revisión visual puede revelar guardapolvos rotos o grietas, así como fugas de grasa alrededor de las juntas. Sin embargo, para un diagnóstico preciso, es recomendable que un profesional inspeccione el vehículo.

En un taller, un mecánico puede levantar el coche para examinar el árbol de transmisión y las juntas en busca de holgura excesiva (jugando con el árbol manualmente), desgaste visible en las crucetas o rodamientos, y verificar el estado de la lubricación y los protectores. La detección temprana de holgura o daños leves puede permitir una intervención antes de que el problema se agrave.

Mantenimiento Preventivo para Prolongar su Vida Útil

El mantenimiento adecuado es la mejor manera de asegurar que la junta cardán funcione correctamente durante muchos años y evitar costosas reparaciones. Las medidas de mantenimiento preventivo incluyen:

• Inspecciones Regulares: Revisa periódicamente el estado del árbol de transmisión y sus juntas, buscando signos de daños en los guardapolvos o fugas de grasa.
• Lubricación: Si tu vehículo tiene juntas cardán engrasables, asegúrate de que se lubrican según el programa de mantenimiento recomendado por el fabricante.
• Sustitución de Guardapolvos Dañados: Si detectas que los protectores de goma están rotos, agrietados o sueltos, sustitúyelos de inmediato para proteger los rodamientos de la pérdida de lubricante y la entrada de contaminantes.
• Conducción Cautelosa: Evita arranques bruscos, sobrecargar el vehículo y circular a alta velocidad por terrenos muy irregulares siempre que sea posible.

Un mantenimiento proactivo puede marcar una gran diferencia en la vida útil de la junta cardán.

¿Cuándo se Debe Cambiar la Junta Cardán?

La junta cardán, o el árbol de transmisión completo si la junta no es reemplazable por separado, debe cambiarse cuando muestra signos evidentes de desgaste o daño que no pueden ser corregidos con mantenimiento o lubricación. Esto incluye la presencia de vibraciones o ruidos persistentes que no desaparecen, holgura significativa en la junta, o daño visible en las crucetas, rodamientos o protectores que comprometa su integridad. Intentar "arreglar" una junta severamente desgastada no es una solución duradera y puede ser peligroso. La sustitución es la medida correctiva estándar.

Coste Estimado de Reparación o Sustitución

El coste de reparar o, más comúnmente, sustituir una junta cardán puede variar. Los factores que influyen en el precio incluyen la marca y modelo del vehículo, si se necesita reemplazar solo la junta o el árbol de transmisión completo, el tipo de pieza de repuesto (original del fabricante o de un proveedor alternativo) y las tarifas de mano de obra del taller. En términos generales, el coste medio para la reparación o sustitución de una junta cardán se estima entre los 200 y los 800 euros. Este rango puede ser más elevado para vehículos de mayor tamaño o aquellos con sistemas de transmisión más complejos.

Preguntas Frecuentes sobre la Junta Cardán

¿Qué pasa cuando se daña el cardán?

Cuando una junta cardán se daña, la transmisión de potencia del motor a las ruedas se vuelve ineficiente y ruidosa. Los síntomas típicos incluyen la aparición de ruidos (golpes, clics, chirridos) y vibraciones notables durante la conducción. Estos problemas no solo afectan la comodidad, sino que también pueden provocar un desgaste acelerado de otros componentes de la transmisión, como la caja de cambios o el diferencial. En el peor de los casos, un fallo completo puede dejar el vehículo inmovilizado.

¿Cuánto cuesta arreglar el cardán?

El coste de la reparación o sustitución de una junta cardán varía, pero un rango estimado común es entre 200 y 800 euros. El precio final dependerá del tipo de vehículo, la pieza específica a reemplazar y las tarifas del taller. Siempre es aconsejable obtener un presupuesto detallado después de un diagnóstico profesional.

¿Cuándo se debe cambiar el cardán?

El cardán, o su junta, debe cambiarse cuando manifiesta síntomas claros de fallo, como vibraciones persistentes, ruidos anormales y holgura excesiva. Ignorar estos signos puede llevar a daños más graves en el sistema de transmisión y comprometer la seguridad. La sustitución es necesaria cuando el desgaste o el daño son significativos.

¿Qué pasa si se corta el cardán?

Si el árbol de transmisión o una junta cardán se rompe (se "corta") mientras el vehículo está en movimiento, se pierde instantáneamente la conexión mecánica entre el motor y las ruedas motrices. Esto resulta en una pérdida total de transmisión de potencia, haciendo que el vehículo no pueda avanzar. Esta situación es extremadamente peligrosa, especialmente a velocidad, ya que puede causar una pérdida súbita de control. Un mantenimiento preventivo adecuado es vital para evitar este escenario.

En conclusión, la junta cardán es una pieza fundamental en la transmisión de muchos vehículos, permitiendo la flexibilidad necesaria para su correcto funcionamiento. Prestar atención a los posibles síntomas de fallo, realizar inspecciones periódicas y asegurar un mantenimiento adecuado son pasos esenciales para garantizar su durabilidad, la eficiencia de la transmisión y la seguridad en la conducción.
