Conectando un Amperímetro en Tu Coche

Diagnosticar problemas eléctricos en un automóvil, como un consumo excesivo de batería (drenaje parasitario) o verificar si un componente específico está funcionando correctamente, a menudo requiere medir la cantidad de corriente eléctrica que fluye a través de un circuito. La herramienta esencial para esta tarea es el amperímetro. Sin embargo, usar un amperímetro de forma incorrecta no solo te dará lecturas erróneas, sino que también puede dañar el medidor o incluso el sistema eléctrico de tu coche. La clave está en saber exactamente cómo conectarlo.

La pregunta fundamental al usar un amperímetro es: ¿cómo se conecta correctamente en un circuito? A diferencia de un voltímetro, que se conecta en paralelo para medir la diferencia de potencial a través de un componente, un amperímetro interactúa directamente con el flujo de corriente. Comprender esta diferencia es vital para cualquier tarea de diagnóstico eléctrico automotriz.

¿Qué Mide un Amperímetro y Por Qué es Diferente?

Un amperímetro mide la intensidad de la corriente eléctrica, que se expresa en amperios (A) o miliamperios (mA). Piensa en la electricidad como agua fluyendo por una tubería. El voltaje sería la presión del agua, mientras que la corriente sería el caudal, es decir, cuánta agua pasa por un punto en un momento dado. Un amperímetro es como un medidor de caudal que debe ser instalado *dentro* de la tubería para que toda el agua pase a través de él.

Esta analogía nos lleva directamente a la forma correcta de conexión. Para medir todo el caudal de agua que fluye por una tubería, necesitas cortar la tubería e insertar el medidor en línea. De manera similar, para medir toda la corriente que fluye a través de un componente o un circuito en un coche, debes interrumpir el circuito e insertar el amperímetro de manera que toda la corriente pase a través de él.

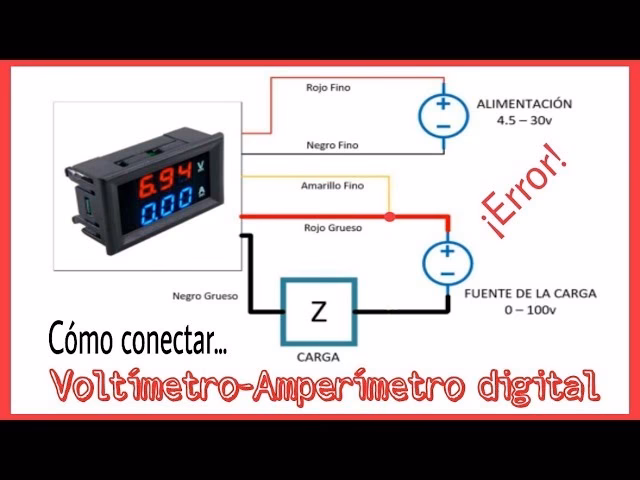

La Conexión Correcta: Siempre en Serie

La forma correcta y única de conectar un amperímetro para medir la corriente que atraviesa un componente o un circuito es en serie con ese componente o circuito. Esto significa que el amperímetro se convierte en una parte integral del camino por donde fluye la corriente. La corriente sale de la fuente de energía (la batería, a través de un fusible o cable), pasa a través del amperímetro, luego a través del componente que estás midiendo (una luz, un motor, etc.), y finalmente regresa a tierra.

Para lograr una conexión en serie, debes 'abrir' o interrumpir el circuito en el punto donde deseas medir la corriente. Por ejemplo, si quieres medir cuánta corriente consume un faro, desconectarías uno de los cables que llegan al faro (generalmente el cable positivo o el que viene del interruptor/fusible) y conectarías un terminal del amperímetro a ese cable desconectado y el otro terminal del amperímetro al terminal correspondiente en el faro. De esta manera, la corriente que iría directamente del cable al faro ahora debe pasar primero por el amperímetro.

Pasos Conceptuales para la Conexión en Serie

1. Identifica el circuito o componente: Determina exactamente dónde quieres medir la corriente (por ejemplo, el circuito de la radio, el motor del ventilador, el drenaje de la batería).
2. Desconecta la fuente de energía: La seguridad es primordial. Desconecta el terminal negativo de la batería de tu coche. Esto evita cortocircuitos accidentales y protege tanto a ti como al equipo.
3. Interrumpe el circuito: Encuentra un punto conveniente para 'abrir' el circuito. Esto podría ser desconectando un conector, retirando un fusible (y usando adaptadores especiales para fusibles), o desconectando un cable de un terminal.
4. Conecta el amperímetro en línea: Conecta un terminal del amperímetro (generalmente el terminal positivo o 'A' para amperios) al lado del circuito que viene de la fuente de energía (la batería). Conecta el otro terminal del amperímetro (generalmente el terminal común o 'COM') al lado del circuito que va hacia el componente o la tierra.
5. Selecciona el rango adecuado: Asegúrate de que tu amperímetro esté configurado para medir corriente (Amperios o miliamperios) y selecciona un rango inicial alto (por ejemplo, 10A o 20A) para evitar sobrecargar el medidor si no conoces el consumo esperado. Puedes reducir el rango si la lectura es muy baja para obtener mayor precisión.
6. Reconecta la energía: Vuelve a conectar el terminal negativo de la batería.
7. Lee la medición: Observa la lectura en el amperímetro.
8. Desconecta la energía y el medidor: Una vez que hayas terminado, desconecta el terminal negativo de la batería *antes* de retirar el amperímetro del circuito. Luego, restaura el circuito a su estado original reconectando los cables o fusibles que desconectaste.

La Conexión Incorrecta: Nunca en Paralelo

Conectar un amperímetro en paralelo con un componente es un error grave y nunca debe hacerse. Conectar un amperímetro en paralelo significa conectarlo a través de los dos terminales de un componente, de la misma manera que conectarías un voltímetro. Por ejemplo, si conectaras el amperímetro a través de los terminales de una bombilla.

La razón por la que esto es peligroso es la resistencia interna del amperímetro. Un amperímetro está diseñado para tener una resistencia interna extremadamente baja. Esto es crucial para que, cuando se conecta en serie, cause una caída de voltaje mínima y no afecte significativamente el funcionamiento normal del circuito mientras mide la corriente.

Sin embargo, si conectas este dispositivo de muy baja resistencia directamente a través de una fuente de voltaje (como a través de una bombilla que está conectada a la batería), estás creando efectivamente un cortocircuito. La corriente, que siempre toma el camino de menor resistencia, intentará fluir en gran cantidad a través del amperímetro. Esto puede:

• Dañar o destruir el amperímetro, especialmente si no tiene una protección de fusible interna adecuada.
• Fundir fusibles en el vehículo.
• Dañar el cableado o incluso la unidad de control electrónico (ECU) en casos extremos.
• Descargar rápidamente la batería.

Por lo tanto, recuerda: nunca conectes un amperímetro directamente a través de la batería ni en paralelo a ningún componente mientras el circuito esté energizado.

Tabla Comparativa: Serie vs. Paralelo

Aplicaciones Comunes en el Automóvil

Saber cómo conectar un amperímetro en serie te permite realizar diagnósticos cruciales:

• Medición de Drenaje Parasitario: Para encontrar qué está consumiendo la batería cuando el coche está apagado. Esto implica conectar el amperímetro en serie entre el terminal negativo de la batería y el cable negativo del coche (después de desconectar este último). Luego, se observan los miliamperios (mA) que se consumen con todo apagado y el coche 'dormido'. Un consumo alto indica un problema.
• Medición del Consumo de Componentes: Para verificar si un componente (por ejemplo, una bomba de combustible, un motor de limpiaparabrisas, el sistema de audio) está consumiendo la cantidad correcta de corriente especificada por el fabricante. Esto ayuda a identificar componentes defectuosos que consumen demasiado (sobrecarga) o demasiado poco (funcionamiento deficiente).
• Verificación del Alternador: Algunos amperímetros (especialmente los de pinza de CA/CC) pueden usarse para medir la corriente de carga que el alternador envía a la batería. Esto generalmente implica medir la corriente en el cable principal del alternador o el cable positivo de la batería con el motor en marcha.

Consideraciones Adicionales

Al usar un amperímetro en un coche, ten en cuenta lo siguiente:

• Rango del Medidor: Los circuitos automotrices pueden tener rangos de corriente muy variados, desde unos pocos miliamperios (para el drenaje parasitario) hasta cientos de amperios (para el motor de arranque). Asegúrate de que tu amperímetro tenga los rangos necesarios y, si es posible, que tenga protección con fusible en sus rangos de amperios. Siempre comienza con el rango más alto y bájalo si es necesario.
• Tipos de Amperímetros: Los multímetros digitales (DMM) suelen incluir funciones de amperímetro (CC para circuitos de coche). Los amperímetros de pinza (clamp meters) son muy útiles para medir corrientes grandes (como el arranque o la carga del alternador) sin necesidad de desconectar cables, simplemente 'abrazando' el cable. Sin embargo, para mediciones de baja corriente o drenajes parasitarios, a menudo se requiere un amperímetro en línea (conectado en serie) con buena sensibilidad en miliamperios.
• Polaridad: Al medir corriente continua (CC), la mayoría de los amperímetros digitales mostrarán un signo negativo si la corriente fluye en la dirección opuesta a la que esperaban (generalmente del terminal positivo al negativo del medidor). Esto no daña el medidor, solo indica la dirección del flujo. Para mediciones de drenaje parasitario, conecta el terminal 'A' o positivo del medidor al cable que viene de la batería y el terminal 'COM' o negativo al cable del coche.

Preguntas Frecuentes

¿Puedo conectar un amperímetro directamente a los terminales de la batería para medir el consumo total del coche?
No, esto es incorrecto y peligroso. Conectar un amperímetro directamente a través de los terminales positivo y negativo de la batería (como harías con un voltímetro) causará un cortocircuito masivo debido a la bajísima resistencia interna del amperímetro. Si quieres medir el consumo total (por ejemplo, el drenaje parasitario), debes desconectar uno de los cables de la batería (normalmente el negativo) e insertar el amperímetro en serie entre el terminal de la batería y el cable que desconectaste.

¿Qué significa si mi amperímetro muestra una lectura negativa?
En corriente continua (CC), una lectura negativa simplemente indica que la corriente está fluyendo en la dirección opuesta a la que has conectado los terminales del amperímetro. Por ejemplo, si esperabas que la corriente fluyera del punto A al B, pero está fluyendo del B al A, el medidor mostrará una lectura negativa. Esto es normal y no daña el medidor.

¿Necesito desconectar la batería antes de conectar el amperímetro?
Sí, siempre debes desconectar la fuente de energía (desconectando el terminal negativo de la batería es lo más seguro) antes de conectar o desconectar un amperímetro en serie. Esto previene cortocircuitos accidentales mientras manipulas los cables y el medidor.

¿Qué rango debo usar para medir el drenaje parasitario?
El drenaje parasitario suele medirse en miliamperios (mA). Un valor normal para un coche moderno con sistemas electrónicos puede ser de 20-50 mA (0.02-0.05 A), aunque esto varía según el modelo. Necesitarás un amperímetro con un rango de miliamperios y suficiente sensibilidad para leer valores bajos. Comienza con un rango más alto (por ejemplo, 200 mA o 10 A si no tienes un rango de mA) y redúcelo si la lectura es menor para obtener más precisión.

¿Qué hago si mi amperímetro no tiene un rango de amperios alto (por ejemplo, solo llega a 200 mA)?
Un amperímetro con un rango máximo bajo (como 200 mA) solo es útil para medir corrientes pequeñas, como el drenaje parasitario o la corriente de LEDs pequeños. No intentes medir la corriente de componentes más grandes (como un faro, un motor o la bocina) con un rango bajo, ya que excederás la capacidad del medidor, posiblemente quemando su fusible interno o dañándolo permanentemente. Para corrientes más grandes, necesitas un medidor con rangos de amperios (A), a menudo hasta 10A o 20A.

Conclusión

Medir la corriente eléctrica en tu coche es una habilidad invaluable para el diagnóstico y mantenimiento. La regla de oro fundamental al usar un amperímetro es simple pero crítica: siempre conéctalo en serie con el componente o circuito que deseas medir. Nunca, bajo ninguna circunstancia, lo conectes en paralelo. Comprender el 'por qué' detrás de esta regla (la baja resistencia interna del medidor y el riesgo de cortocircuito) te ayudará a evitar errores costosos y peligrosos. Siguiendo los pasos de conexión segura y seleccionando el rango adecuado, podrás utilizar tu amperímetro de manera efectiva para mantener el sistema eléctrico de tu coche en óptimas condiciones.
