Filtros Esenciales en una Cabina de Pintura

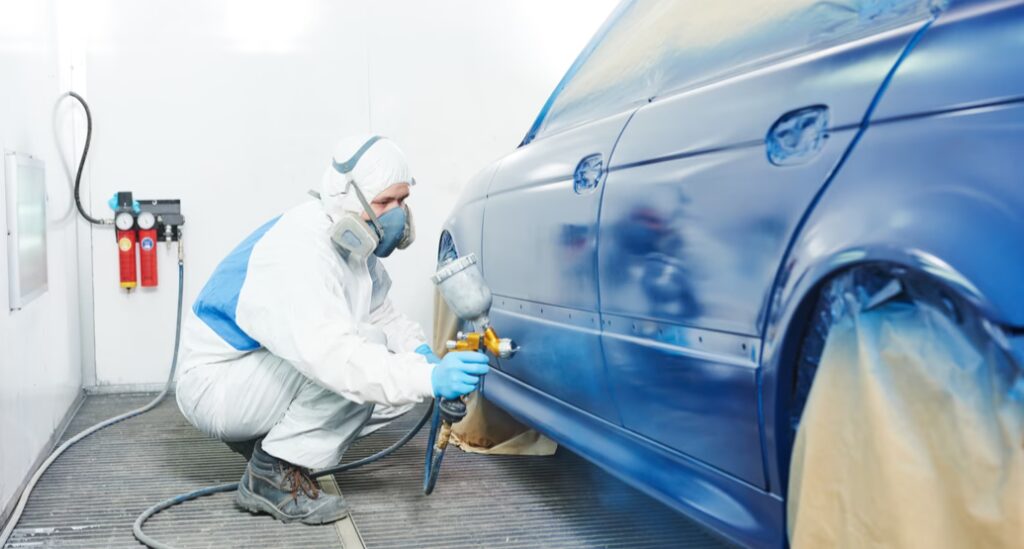

La calidad de un acabado de pintura automotriz, industrial o de madera depende en gran medida del entorno en el que se aplica. Las cabinas de pintura son espacios controlados diseñados para proporcionar las condiciones óptimas, y el corazón de este control reside en su sistema de filtración. Un sistema de filtración adecuado no solo protege la superficie que se está pintando de contaminantes, sino que también salvaguarda el equipo y, lo más importante, la salud y seguridad de los operarios y el medio ambiente.

La filtración en una cabina de pintura es un proceso de doble vía: se filtra el aire que entra para asegurar que esté limpio antes de tocar la superficie, y se filtra el aire que sale para eliminar las partículas de pintura y otros residuos generados durante el proceso de pulverización. Comprender los diferentes tipos de filtros y su función es fundamental para mantener la eficiencia de la cabina y lograr resultados impecables.

Tipos de Filtros en la Cabina de Pintura

Los filtros en una cabina de pintura se pueden clasificar principalmente según su ubicación y función dentro del flujo de aire.

Filtración de Entrada o Prefiltración

La cabina de pintura aspira aire fresco del exterior o de la nave, el cual inevitablemente contiene contaminantes como polen, fibras, insectos y polvo. Una prefiltración efectiva es crucial para asegurar que el aire que entra en la zona de pintura esté lo más limpio posible. Esto evita defectos en el acabado causados por partículas depositadas sobre la superficie húmeda.

En esta etapa, se utilizan varios tipos de filtros, a menudo en etapas sucesivas para capturar partículas de diferentes tamaños:

• Filtro metálico: Ubicado en la entrada de aire, su función principal es capturar hojas, insectos grandes y otras fibras gruesas. Actúa como una primera barrera protectora.
• Filtro plano o plisado de poliéster (Clase G3 a G4): Estos filtros están diseñados para la filtración de polvo grueso. Su estructura de poliéster, a menudo plisada para aumentar la superficie de filtración, retiene partículas de mayor tamaño que logran pasar el filtro metálico.
• Manta filtrante (Clase M5): Con una eficiencia mayor, esta manta, a veces con tratamiento de cera según la calidad de filtración deseada, se encarga de retener partículas finas que los filtros G3/G4 no capturan.

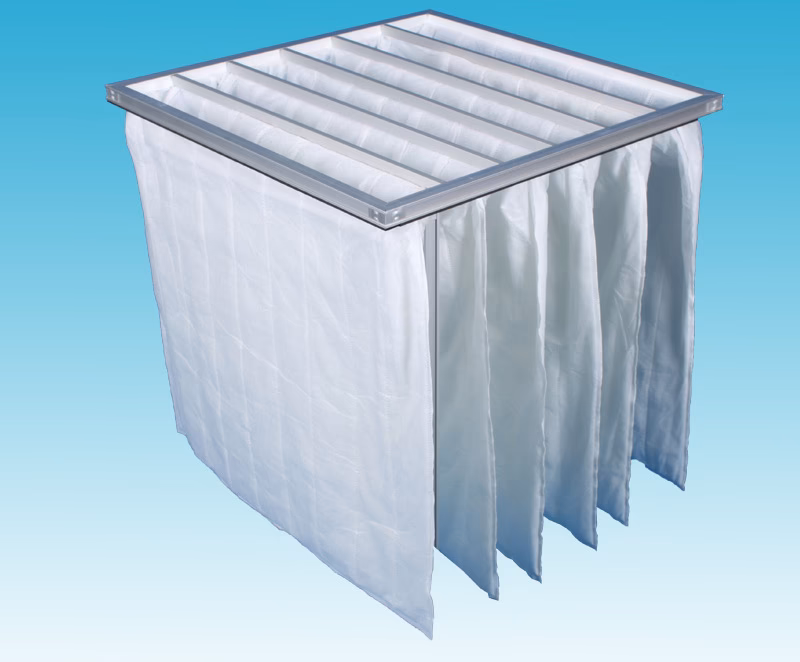

• Filtros de bolsa (Clase G4, M5 a M6): Estos filtros, con su característica forma de bolsa, ofrecen una gran superficie de filtración en un espacio compacto. Se utilizan para filtración de polvo grueso a medio, a menudo después de etapas de prefiltración más básicas.

La combinación de estos filtros en la etapa de admisión garantiza que el aire que entra en la cabina esté libre de partículas que puedan arruinar el acabado de pintura.

Filtración de Extracción o Escape

Durante el proceso de pintado, se genera una cantidad significativa de overspray (exceso de pulverización), así como residuos de lijado, pegamento, barniz, tinta y resina si la cabina se utiliza para múltiples propósitos. Los filtros de extracción son vitales para capturar estos sólidos suspendidos, limpiando el aire antes de ser expulsado y protegiendo los conductos de ventilación y el extractor.

Estos filtros se ubican típicamente en el suelo o en las paredes de la cabina, en la zona por donde el aire es succionado hacia el exterior.

En cabinas de lijado, los filtros predominantes son de poliéster de calidad G4, a menudo complementados con filtros de bolsa F7 en la etapa final para una mayor retención de partículas finas de polvo.

En cabinas de barnizado o pintura líquida, los filtros de extracción más comunes incluyen:

• Filtro de fibra de vidrio: Tradicionalmente usados, aunque se recomienda reemplazarlos por filtros de papel multicapa debido a su mejor rendimiento en la retención de sólidos.
• Filtro de cartón plisado o acordeón: Con su diseño plegado característico, ofrecen una buena capacidad para retener partículas de pintura.
• Filtro de papel multicapa (en rollo o bolsas): Considerados una innovación, estos filtros de papel multicapa son altamente efectivos para recoger y retener los sólidos suspendidos de la pintura líquida y el barniz.

La correcta elección y mantenimiento de estos filtros evita que los conductos de ventilación se obstruyan, lo que podría requerir costosas limpiezas o incluso la sustitución de componentes del sistema de extracción.

Filtración Adicional en la Salida del Conducto

En algunos sistemas, se pueden instalar filtros adicionales a la salida del conducto de extracción para una purificación final antes de que el aire sea liberado.

• Filtro de bolsa (Clase F7): Proporcionan un nivel de filtración fina, capturando partículas más pequeñas que pueden haber escapado de las etapas previas de extracción.
• Filtro de carbón activado (célula o cilindro): Aunque el texto proporcionado no especifica su función exacta en este contexto, los filtros de carbón activado se utilizan comúnmente para adsorber gases, vapores orgánicos volátiles (VOCs) y olores, proporcionando una capa adicional de protección ambiental.

Coladores de Pintura: Una Filtración Complementaria

Más allá de los filtros de extracción y admisión de aire de la cabina, existe otro tipo de filtración esencial para la calidad del acabado: la filtración del producto de pintura líquido en sí. Aquí es donde entran en juego los coladores de pintura.

Un colador de pintura es una herramienta simple pero muy efectiva, típicamente un cono de papel desechable con una malla de nylon fina integrada (aunque existen versiones reutilizables). Vienen en diferentes grados de malla, desde 400 micras para filtración media hasta 125 micras para filtración superfina.

Su propósito es filtrar la pintura líquida antes de que entre en la pistola pulverizadora. Retienen contaminantes como escamas secas de pintura, pigmentos no disueltos, cuerpos extraños y partículas de polvo que puedan haber caído en el recipiente.

Los beneficios de usar coladores de pintura son significativos:

• Protección del equipo: Evitan que la pistola pulverizadora se obstruya o dañe, reduciendo el tiempo de inactividad y los costos de reparación o reemplazo.
• Mejora del acabado: Aseguran que la pintura aplicada esté libre de imperfecciones causadas por partículas, lo que resulta en un acabado liso y de alta calidad.
• Ahorro de tiempo y material: Al prevenir defectos, se evita la necesidad de lijar y repintar, optimizando el proceso de producción.

Los coladores de pintura son compatibles con una amplia gama de productos, incluyendo imprimaciones, pinturas base agua y base solvente, y tintes.

Se recomienda utilizar un colador de pintura en dos momentos clave:

• Al mezclar la pintura: Filtrar la pintura al prepararla, idealmente con una malla de unas 190 micras, elimina contaminantes iniciales y protege la bomba o sistema de alimentación de la pistola.
• En la pistola pulverizadora: Utilizar una malla más fina (por ejemplo, 125 micras) justo antes de que la pintura entre en la pistola realiza una segunda filtración, asegurando que no haya partículas pequeñas que puedan bloquear la boquilla o alterar el patrón de pulverización.

Aunque lo ideal es usar un colador en cada etapa, si se debe priorizar, filtrar la capa final (topcoat) es crucial para obtener el mejor acabado posible.

Mantenimiento y Frecuencia de Cambio de los Filtros

Los filtros de aire son el componente más importante en el mantenimiento de una cabina de pintura industrial. Su correcto funcionamiento es esencial para la eficiencia de la cabina y la seguridad de los trabajadores. Sin un sistema de filtración operativo, la cabina se obstruirá rápidamente, el aire no se limpiará adecuadamente y se pondrá en riesgo a todos en el edificio.

El cambio periódico de los filtros es el elemento de mantenimiento más crítico. No se debe escatimar en el reemplazo de filtros sucios, ya que afectan negativamente tanto la eficiencia de la cabina como la salud y seguridad del personal. Cada filtro tiene una vida útil estimada en horas de pulverización.

Determinar la frecuencia de cambio requiere conocer el uso típico de la cabina. Una instalación que pinta 50 autos al mes tendrá un programa de mantenimiento diferente a una que pinta 200. Cada taller es único.

Una forma de rastrear el uso es mediante el panel de control de la cabina, si es de tecnología avanzada, ya que muchos registran las horas de pulverización desde el último cambio de filtro. Registrar estas horas durante unos meses proporciona una buena idea del uso promedio y permite planificar los pedidos de filtros de reemplazo.

Para simplificar el proceso, algunos proveedores ofrecen servicios de envío automático de filtros en intervalos preestablecidos, lo que ayuda a recordar cuándo y qué filtros cambiar. Estos envíos pueden ajustarse según las necesidades cambiantes del taller.

Entre los filtros de admisión y los de extracción, los filtros de extracción suelen requerir una atención prioritaria y cambios más frecuentes. Manejan un alto volumen de aire cargado con overspray y otros residuos, lo que los lleva a obstruirse rápidamente. Aunque el ventilador de extracción puede seguir funcionando con un filtro obstruido, esto afecta drásticamente el rendimiento de la cabina.

Como regla general, un filtro de extracción funciona mejor durante las primeras 50-60 horas de pulverización. En condiciones de uso normal, se debería esperar cambiar los filtros de extracción cada 2 semanas. Esto asegura que el ventilador de extracción funcione correctamente y que el aire expulsado esté limpio.

Los filtros de admisión también son importantes, pero afortunadamente, es más fácil determinar cuándo necesitan ser cambiados, ya que el operario puede ver su estado. Si se pintan pocos autos al día, un filtro de admisión puede durar unos meses entre cambios. Sin embargo, su vida útil se ve afectada por la calidad del aire exterior; si el taller genera mucho polvo, el filtro de admisión puede obstruirse más rápidamente.

Para un mantenimiento óptimo, es necesario controlar la velocidad real del aire para detectar cualquier pérdida de rendimiento debida a la obstrucción de los filtros. También es crucial verificar la estanqueidad de los filtros, ya que fugas pueden ser fuente de contaminación. Establecer un intervalo de cambio basado en el uso (número de horas para polvo) y en la cantidad de residuos o porcentaje de extractos secos (para overspray y materias en suspensión) es una práctica recomendada.

Preguntas Frecuentes sobre Filtros de Cabina de Pintura

Aquí respondemos algunas preguntas comunes sobre los filtros utilizados en las cabinas de pintura:

• ¿Qué tipos de filtros se usan en una cabina de pintura?
• ¿Dónde se ubican los filtros principales en una cabina de pintura?
• ¿Cuál es la función de la filtración de entrada de aire?
• ¿Cuál es la función de la filtración de extracción de aire?
• ¿Qué son los coladores de pintura y por qué son importantes?
• ¿Con qué frecuencia debo cambiar los filtros de extracción?
• ¿Con qué frecuencia debo cambiar los filtros de admisión?
• ¿Cómo puedo saber cuándo un filtro necesita ser reemplazado?
• ¿Por qué es tan importante el mantenimiento regular de los filtros?

Para tomar decisiones informadas sobre los filtros de tu cabina de pintura, es fundamental comprender los factores que afectan la vida útil de cada filtro y las necesidades específicas de tu taller.

Comparativa Simplificada de Filtros Principales

En resumen, un sistema de filtración robusto y bien mantenido, que incluya tanto los filtros de aire de la cabina como el uso de coladores para la pintura líquida, es indispensable para lograr acabados de alta calidad, proteger el equipo y, sobre todo, crear un entorno de trabajo seguro. La inversión en filtros de calidad y el seguimiento riguroso de su mantenimiento se traducen directamente en eficiencia, ahorro de costes a largo plazo y tranquilidad.
