26/03/2024
El sistema de aire acondicionado en un coche ha pasado de ser un lujo a una necesidad fundamental, no solo por el confort que proporciona en días calurosos o fríos, sino también por su impacto directo en la seguridad al volante. Conducir en condiciones de calor extremo puede generar fatiga, reducir la concentración y afectar negativamente el tiempo de reacción. Mantener una temperatura agradable en el habitáculo, idealmente entre 19°C y 24°C, es crucial para un viaje seguro y placentero.
Pero, ¿cómo logra este sistema transformar el aire caliente y húmedo del exterior en una brisa fresca y seca en el interior? Todo se basa en un ciclo termodinámico complejo que involucra varias partes trabajando en conjunto. Entender estos componentes y su función es clave para apreciar la importancia del mantenimiento y para identificar posibles problemas a tiempo.
Componentes Clave del Sistema de Aire Acondicionado Automotriz
El sistema de aire acondicionado de un vehículo es una red interconectada de piezas, cada una con un rol específico en el proceso de enfriamiento. Aunque podríamos desglosarlo en muchos elementos, existen cuatro componentes principales que son el corazón del sistema, complementados por otros elementos vitales.
Las Cuatro Partes Principales
Estas son las "cabezas de cartel" del sistema, las que realizan el trabajo pesado en el ciclo de refrigeración:

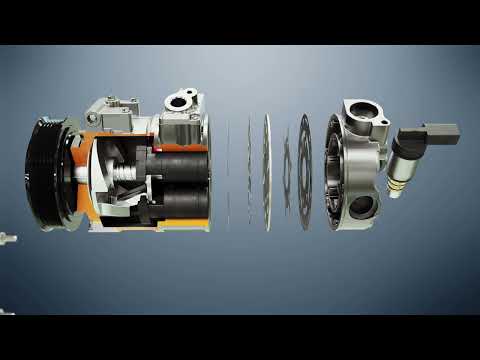

El Compresor: Considerado a menudo la parte más importante del sistema, el compresor es el motor que impulsa el refrigerante a través del circuito. Es accionado por el motor del vehículo (generalmente mediante una correa) y su función principal es comprimir el refrigerante gaseoso a baja presión y temperatura, convirtiéndolo en un gas a alta presión y temperatura. Este proceso aumenta la energía del refrigerante, preparándolo para liberar calor en el siguiente paso.
El Condensador: Situado típicamente en la parte frontal del vehículo, cerca del radiador, el condensador actúa como un intercambiador de calor. El refrigerante caliente y a alta presión que sale del compresor fluye a través de los serpentines del condensador. A medida que el aire exterior pasa por el condensador (ayudado por un ventilador), el calor del refrigerante se disipa hacia el ambiente. Este enfriamiento hace que el refrigerante cambie de estado, pasando de gas a líquido, manteniendo aún una alta presión.
La Válvula de Expansión (o Tubo Orificio): Justo antes de que el refrigerante entre en el evaporador, pasa por un elemento restrictor de flujo, que puede ser una válvula de expansión termostática o un tubo orificio. Este componente reduce drásticamente la presión del refrigerante líquido. Al reducir la presión, el refrigerante se enfría abruptamente y comienza a evaporarse, convirtiéndose en una mezcla de líquido y gas a baja presión y muy baja temperatura.
El Evaporador: Ubicado dentro del salpicadero del vehículo, el evaporador es otro intercambiador de calor, pero funciona de manera opuesta al condensador. El refrigerante frío y de baja presión (en estado líquido/gaseoso) fluye a través de los serpentines del evaporador. El aire caliente del habitáculo es forzado a pasar sobre estos serpentines fríos (mediante el ventilador interior). El calor del aire es absorbido por el refrigerante, haciendo que este se evapore completamente y se convierta en un gas frío a baja presión. Al mismo tiempo, la humedad del aire se condensa en la superficie fría del evaporador y se drena fuera del vehículo (por eso ves agua goteando bajo el coche con el AC puesto). El aire que sale del evaporador, ya enfriado y deshumidificado, es impulsado hacia el interior del coche, proporcionando ese agradable frescor.
Otros Elementos Importantes
Además de los cuatro grandes, hay otros componentes esenciales para el correcto funcionamiento y la calidad del aire:
El Refrigerante: Es la sustancia química, a menudo conocida informalmente como "gas", que circula por todo el sistema y es responsable de absorber y liberar calor. Los tipos de refrigerante han evolucionado, pasando de R-12 (Freón, ya no usado) a R-134a, y más recientemente a R-1234yf, que son más respetuosos con el medio ambiente.
El Filtro de Habitáculo (o Filtro de Polen): Este filtro es crucial para la calidad del aire que respiras dentro del coche. Atrapa polvo, polen, esporas y otros contaminantes antes de que el aire entre en el habitáculo. Un filtro limpio no solo mejora la calidad del aire, sino que también asegura un flujo de aire adecuado a través del evaporador y hacia el interior.
Los Ventiladores: Hay varios ventiladores en el sistema. El ventilador del condensador (generalmente junto al radiador) ayuda a disipar el calor del refrigerante en el condensador. El ventilador interior (o soplador) empuja el aire del habitáculo a través del evaporador y luego lo distribuye por las salidas de ventilación.
Termostato y Controles: Permiten al usuario seleccionar la temperatura deseada y la velocidad del ventilador. En sistemas de climatizador automático, sensores de temperatura y humedad ajustan automáticamente el funcionamiento para mantener las condiciones 설정adas.
Tuberías y Mangueras: Conectan todos los componentes, permitiendo que el refrigerante circule. Deben ser capaces de soportar altas presiones y temperaturas, y ser resistentes a la corrosión del refrigerante y el aceite.
Cómo Funciona el Ciclo de Refrigeración: Paso a Paso
El funcionamiento del aire acondicionado se basa en el principio físico de que un líquido que se evapora absorbe calor de su entorno. El sistema circula el refrigerante a través de un ciclo continuo de cambios de estado (líquido a gas y viceversa) y presión, transportando el calor del interior del coche al exterior.
- Compresión: El ciclo comienza cuando el compresor aspira el refrigerante en estado gaseoso a baja presión y temperatura desde el evaporador. Lo comprime, aumentando su presión y temperatura significativamente. Ahora es un gas caliente a alta presión.
- Condensación: El refrigerante gaseoso caliente y a alta presión se dirige al condensador. Allí, a medida que el aire exterior fluye sobre los serpentines fríos del condensador, el calor se transfiere del refrigerante al aire. A medida que pierde calor, el refrigerante se enfría y se condensa, transformándose en un líquido a alta presión.
- Expansión: El refrigerante, ahora un líquido a alta presión, pasa a través de la válvula de expansión. Esta restricción provoca una caída drástica de la presión. La repentina caída de presión hace que el refrigerante se enfríe enormemente y comience a evaporarse parcialmente, convirtiéndose en una mezcla de líquido y gas a baja presión y muy baja temperatura.
- Evaporación: La mezcla fría y de baja presión entra en el evaporador dentro del habitáculo. El ventilador interior empuja el aire caliente y húmedo del coche a través de los serpentines fríos del evaporador. El refrigerante absorbe el calor del aire, haciendo que el aire se enfríe y que el refrigerante restante se evapore por completo, volviendo a ser un gas frío a baja presión. La humedad del aire se condensa en el evaporador y gotea fuera del vehículo.
- Retorno al Compresor: El refrigerante, ahora un gas frío a baja presión, regresa al compresor para reiniciar el ciclo.
Este proceso se repite continuamente mientras el sistema de aire acondicionado está encendido, eliminando eficazmente el calor y la humedad del interior del vehículo.
Mantenimiento: Clave para un Aire Frío Constante
Un sistema de aire acondicionado automotriz en buen estado no solo garantiza el confort, sino que también previene averías costosas. El mantenimiento regular es fundamental.
Uno de los consejos más importantes es utilizar el aire acondicionado regularmente, no solo en verano. Encenderlo durante unos minutos cada semana, incluso en invierno, ayuda a mantener lubricados los sellos y componentes internos, previniendo fugas y obstrucciones. Además, en invierno, el AC es muy efectivo para desempañar los cristales rápidamente, ya que deshumidifica el aire.
El reemplazo periódico del filtro de habitáculo es otra tarea de mantenimiento crucial. Un filtro sucio restringe el flujo de aire, reduce la eficiencia del enfriamiento y puede causar olores desagradables al acumular bacterias y moho. Además, un flujo de aire restringido puede forzar al ventilador interior y potencialmente dañarlo.
También es recomendable hacer revisar el sistema periódicamente por un profesional. Ellos pueden verificar los niveles de refrigerante, buscar posibles fugas (que a menudo se manifiestan como manchas de aceite cerca de las conexiones), limpiar el condensador de suciedad e insectos (que pueden reducir su eficiencia) y asegurarse de que el compresor y otros componentes funcionen correctamente.
Fallas Comunes del Sistema de Aire Acondicionado
Cuando el aire acondicionado deja de enfriar o no funciona correctamente, la causa puede variar. Aquí exploramos las fallas más frecuentes:
Falta o Bajo Nivel de Refrigerante (Gas)
Es la causa más común de un aire acondicionado que no enfría. Contrario a la creencia popular, el refrigerante no se "gasta" con el uso normal; está contenido en un circuito cerrado. Si el nivel de refrigerante es bajo, casi siempre se debe a una fuga en alguna parte del sistema. Sin suficiente refrigerante, el ciclo de absorción y liberación de calor no puede completarse eficazmente.
Fugas de Refrigerante
Las fugas pueden ocurrir en sellos, mangueras, tuberías, el condensador o el evaporador debido al desgaste, la corrosión o daños físicos. Como se mencionó, una fuga es la razón principal detrás de la falta de refrigerante. A veces, las fugas de refrigerante vienen acompañadas de pequeñas manchas de aceite (ya que el refrigerante lleva un aceite lubricante para el compresor) cerca del punto de fuga.
Filtro de Habitáculo Sucio u Obstruido
Un filtro de habitáculo que no se ha cambiado en mucho tiempo se llena de polvo y residuos. Esto impide que el aire circule libremente hacia el evaporador y el interior del coche. Los síntomas incluyen un flujo de aire débil por las salidas de ventilación y, a menudo, un olor rancio o mohoso al encender el AC (causado por bacterias y moho en el filtro y el evaporador húmedo).
Problemas en el Compresor
El compresor es una pieza mecánica que puede fallar. Un compresor defectuoso puede no ser capaz de comprimir el refrigerante adecuadamente, o puede no activarse en absoluto. Los problemas del compresor a menudo se manifiestan con ruidos extraños al encender el AC o simplemente la ausencia total de aire frío.
Problemas Eléctricos
Fusibles quemados, relés defectuosos, cableado dañado o fallas en el panel de control pueden impedir que el sistema se active o funcione correctamente.
Obstrucciones
Además del filtro de habitáculo, el condensador puede obstruirse externamente con hojas, insectos y suciedad, lo que reduce su capacidad para disipar calor. Internamente, el sistema podría tener obstrucciones debido a contaminantes o humedad.
Problemas en el Motor Eléctrico del Climatizador (en sistemas automáticos)
En sistemas de climatizador automático, hay motores que controlan la mezcla de aire caliente y frío (proveniente de la calefacción) para alcanzar la temperatura 설정ada. Si uno de estos motores falla o la trampilla de mezcla se atasca, el sistema puede no ser capaz de mezclar el aire correctamente, resultando en aire que no es lo suficientemente frío (o es demasiado caliente), incluso si el ciclo de refrigeración principal funciona.
Ante cualquiera de estas fallas, es recomendable acudir a un taller especializado para un diagnóstico y reparación adecuados, ya que el sistema de aire acondicionado contiene refrigerantes presurizados que requieren manejo profesional.
Tabla Comparativa: Las 4 Partes Principales
Para resumir la función de los componentes clave:
| Parte | Ubicación Típica | Función Principal | Estado del Refrigerante (Entrada -> Salida) |
|---|---|---|---|
| Compresor | Compartimento del motor | Comprime el refrigerante, aumenta presión y temperatura. | Gas baja P/T -> Gas alta P/T |
| Condensador | Parte frontal del vehículo | Disipa calor al ambiente, enfría el refrigerante. | Gas alta P/T -> Líquido alta P |
| Válvula de Expansión | Antes del evaporador | Reduce la presión del refrigerante, lo enfría bruscamente. | Líquido alta P -> Líquido/Gas baja P/T |
| Evaporador | Dentro del salpicadero | Absorbe calor del aire del habitáculo, enfría y deshumidifica el aire. | Líquido/Gas baja P/T -> Gas baja P |
Preguntas Frecuentes (FAQ)
Aquí respondemos algunas dudas comunes sobre el aire acondicionado del coche:
¿Por qué mi aire acondicionado no enfría como antes?
Las causas más comunes son la falta de refrigerante (debido a una fuga), un filtro de habitáculo sucio u obstruido que reduce el flujo de aire, o un problema con el compresor. También podría ser una obstrucción en el condensador o el evaporador.
¿Es necesario usar el aire acondicionado en invierno?
Sí, es muy recomendable usarlo periódicamente, incluso en invierno. Esto ayuda a mantener los sellos lubricados y el sistema en funcionamiento, previniendo fugas y averías. Además, el AC es muy eficaz para desempañar los cristales al eliminar la humedad del aire.
¿Qué significa si el aire acondicionado huele mal?
Un olor desagradable, a rancio o a humedad, suele indicar la presencia de bacterias, hongos o moho acumulados en el filtro de habitáculo o en el evaporador húmedo. Cambiar el filtro y realizar una limpieza del sistema (tratamiento antibacteriano) suele solucionar el problema.
¿Con qué frecuencia debo cambiar el filtro de habitáculo?
La frecuencia recomendada varía según el fabricante del vehículo y las condiciones de conducción, pero generalmente se aconseja cambiarlo cada 15,000 a 30,000 kilómetros o una vez al año. Si conduces mucho por caminos polvorientos, podría ser necesario cambiarlo con mayor frecuencia.
¿Es normal que gotee agua debajo del coche cuando uso el aire acondicionado?
Sí, es completamente normal. El aire acondicionado deshumidifica el aire del habitáculo, y la humedad extraída se condensa en el evaporador y se drena fuera del vehículo en forma de agua. Esto es una señal de que el sistema de deshumidificación está funcionando correctamente.
¿Puedo recargar el gas del AC yo mismo?
Aunque existen kits de recarga en el mercado, no es recomendable. Si el sistema necesita refrigerante, es casi seguro que hay una fuga. Una simple recarga no soluciona la fuga y el gas se perderá de nuevo. Además, añadir demasiado refrigerante o el tipo incorrecto puede dañar gravemente el compresor y otros componentes. Es mejor acudir a un profesional que pueda detectar y reparar la fuga antes de recargar el sistema con la cantidad y tipo correcto de refrigerante.
Conclusión
El sistema de aire acondicionado de tu coche es una maravilla de la ingeniería que trabaja incansablemente para mantenerte cómodo y seguro en la carretera. Comprender sus componentes principales, cómo interactúan en el ciclo de enfriamiento y estar atento a los signos de posibles fallas te permitirá disfrutar de un rendimiento óptimo y prolongar la vida útil del sistema. Un mantenimiento adecuado y revisiones periódicas son la mejor inversión para asegurar que siempre tengas una brisa fresca al alcance de tu mano, sin importar el clima exterior.
