Cómo Funciona un Elevador Hidráulico de Autos

Los elevadores hidráulicos son, sin duda, una de las herramientas más emblemáticas y esenciales en el mundo de la mecánica automotriz. Permiten a los técnicos acceder de forma segura y eficiente a la parte inferior de un vehículo, haciendo posibles tareas que de otra manera serían extremadamente difíciles o imposibles. Desde simples inspecciones hasta reparaciones complejas, el elevador hidráulico transforma el espacio de trabajo, mejorando tanto la productividad como la seguridad.

Pero, ¿cómo logran estas máquinas levantar toneladas de metal con aparente facilidad? La respuesta reside en un principio físico fundamental y en un diseño ingenioso que aprovecha las propiedades de los fluidos bajo presión.

¿Qué es Exactamente un Elevador Hidráulico?

En esencia, un elevador hidráulico es un dispositivo mecánico diseñado específicamente para elevar vehículos a una altura de trabajo conveniente. Su capacidad varía enormemente, pudiendo manejar desde motocicletas y automóviles ligeros hasta camiones pesados e incluso autobuses de transporte. La clave de su funcionamiento radica en el uso de un sistema hidráulico, que utiliza un fluido (generalmente aceite) para transmitir fuerza y generar el movimiento ascendente.

Una vez que el vehículo está elevado y asegurado, el mecánico tiene acceso sin restricciones a componentes como el sistema de escape, la transmisión, la suspensión, los frenos y el tren de rodaje. Esto agiliza los diagnósticos y las reparaciones, reduciendo el tiempo que el vehículo pasa en el taller.

El Principio Detrás de la Elevación: La Ley de Pascal

El funcionamiento de un elevador hidráulico se basa directamente en el principio de Pascal. Este principio, formulado por el científico francés Blaise Pascal, establece que un cambio en la presión aplicada a un fluido incompresible confinado se transmite sin disminución a través de todo el fluido y a todas las paredes del recipiente que lo contiene.

Imagina dos cilindros conectados, uno pequeño y uno grande, ambos llenos de un fluido y equipados con pistones. Si aplicas una pequeña fuerza sobre el pistón del cilindro pequeño, generas una presión en el fluido. Según el principio de Pascal, esta misma presión se transmite al pistón del cilindro grande. Dado que el pistón grande tiene un área mucho mayor que el pequeño, la fuerza resultante sobre el pistón grande será proporcionalmente mayor que la fuerza aplicada inicialmente. En términos simples: una pequeña fuerza aplicada sobre un área pequeña puede generar una gran fuerza sobre un área grande.

En un elevador hidráulico de autos, un motor eléctrico impulsa una bomba que toma fluido de un depósito y lo bombea a alta presión hacia un cilindro más grande. Este cilindro contiene un pistón (o varios) que está conectado a la estructura de elevación del vehículo. La presión del fluido empuja el pistón hacia arriba, elevando el coche. Para bajar el vehículo, se abre una válvula que permite que el fluido regrese al depósito, generalmente bajo el propio peso del vehículo.

Este sistema permite que una bomba relativamente pequeña y un motor de potencia moderada generen la fuerza necesaria para levantar vehículos de varias toneladas. La transmisión uniforme de la presión a través del fluido es lo que hace posible esta 'amplificación' de la fuerza.

Componentes Clave de un Sistema Hidráulico de Elevación

Para entender cómo funciona el principio de Pascal en la práctica, es útil conocer los componentes básicos de un elevador hidráulico:

• Depósito de Fluido: Almacena el fluido hidráulico (generalmente aceite).
• Bomba Hidráulica: Impulsada por un motor eléctrico, toma el fluido del depósito y lo envía bajo presión al cilindro.
• Cilindro(s) Hidráulico(s): Contienen el pistón. La presión del fluido actúa sobre la superficie del pistón, generando la fuerza de elevación.
• Pistón(es): La parte móvil dentro del cilindro que se desplaza hacia arriba al recibir la presión del fluido.
• Válvulas de Control: Regulan el flujo y la dirección del fluido. Incluyen válvulas de seguridad para evitar sobrecargas y válvulas de descenso para permitir que el fluido regrese al depósito.
• Mangueras y Tuberías: Conectan los diferentes componentes, transportando el fluido hidráulico.
• Mecanismo de Elevación: La estructura física (columnas, tijeras, etc.) que se mueve verticalmente, soportando y elevando el vehículo.
• Sistema de Bloqueo/Seguridad: Mecanismos mecánicos (no hidráulicos) que se activan a diferentes alturas para sostener el vehículo de forma segura en caso de fallo del sistema hidráulico. Este es un elemento crucial para la seguridad en un taller.

El operador controla el elevador a través de botones o palancas que activan el motor de la bomba para subir el vehículo o abren la válvula de descenso para bajarlo. El sistema de seguridad se engancha automáticamente a medida que el elevador sube, asegurando el vehículo en su posición.

Tipos Comunes de Elevadores Hidráulicos para Autos

El mercado ofrece una variedad de elevadores hidráulicos, cada uno diseñado para diferentes necesidades, tipos de vehículos y espacios de trabajo. Conocer los tipos principales ayuda a entender su funcionamiento específico y aplicación:

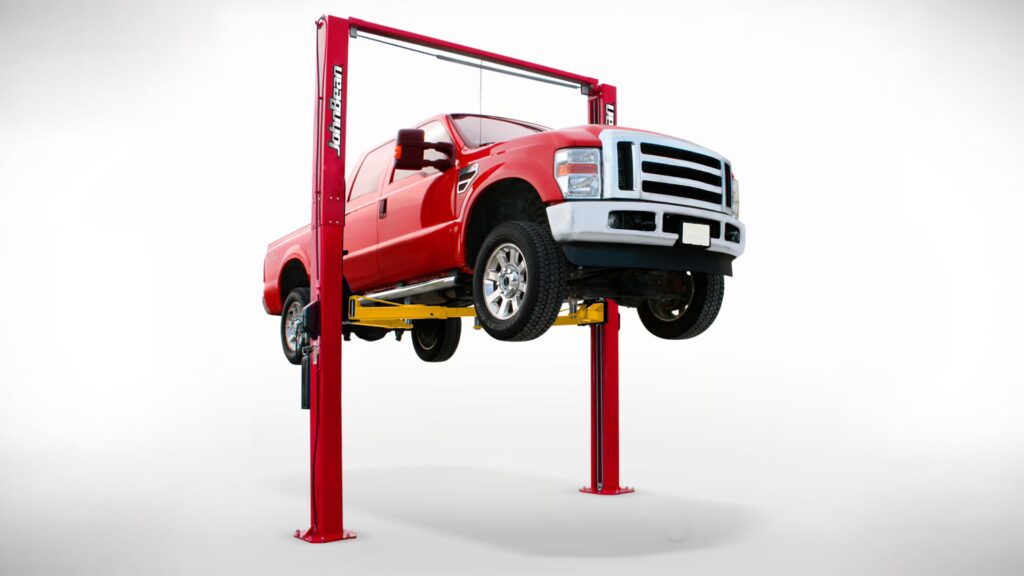

Elevador Hidráulico de 2 Columnas

Este es probablemente el tipo más reconocido y utilizado en talleres generales. Consiste en dos columnas verticales que se instalan a los lados del área de trabajo. Brazos ajustables se extienden desde las columnas para posicionarse bajo los puntos de elevación designados del vehículo (generalmente en el chasis o el marco). El sistema hidráulico (uno o dos cilindros, a menudo uno en cada columna o uno central con cables/cadenas) eleva los brazos y, con ellos, el vehículo.

Son ideales para trabajos que requieren acceso completo a la parte inferior del vehículo, como cambios de aceite, trabajo en la transmisión, suspensión, escape y frenos. La mayoría de los elevadores de 2 columnas están diseñados para vehículos más ligeros, como automóviles y camionetas pequeñas, con capacidades que típicamente varían entre 3 y 5 toneladas, aunque existen modelos de mayor capacidad.

Elevador Hidráulico de 4 Columnas

Como su nombre indica, este elevador cuenta con cuatro columnas y dos plataformas o rampas sobre las que se apoya el vehículo. El sistema hidráulico (generalmente uno o dos cilindros actuando a través de cables) eleva estas plataformas de manera uniforme. A menudo, no requieren anclaje tan robusto al suelo como los de 2 columnas, ya que la base de las cuatro columnas distribuye el peso de manera diferente.

Son excelentes para el almacenamiento de vehículos, trabajos de alineación de ruedas (si están equipados con platos giratorios y superficies deslizantes) y mantenimiento general, especialmente en vehículos más largos o pesados. Su diseño con rampas facilita la carga del auto. Las capacidades de los elevadores de 4 columnas son muy variadas, desde 4-5 toneladas para vehículos ligeros hasta 20 toneladas o más para camiones y autobuses.

Elevador Hidráulico de 6 Columnas

Estos elevadores son versiones de mayor capacidad y longitud, diseñadas específicamente para vehículos extremadamente largos y pesados, como autobuses de transporte de pasajeros, camiones articulados o vehículos industriales. Las seis columnas proporcionan un soporte y estabilidad adicionales a lo largo de la mayor longitud y peso del vehículo. Cada columna puede tener su propio sistema de elevación o trabajar en conjunto con un sistema hidráulico central y múltiples puntos de apoyo. Su capacidad es muy alta, pudiendo superar las 30-40 toneladas, con soportes individuales por columna que pueden llegar a los 10000 kg o más.

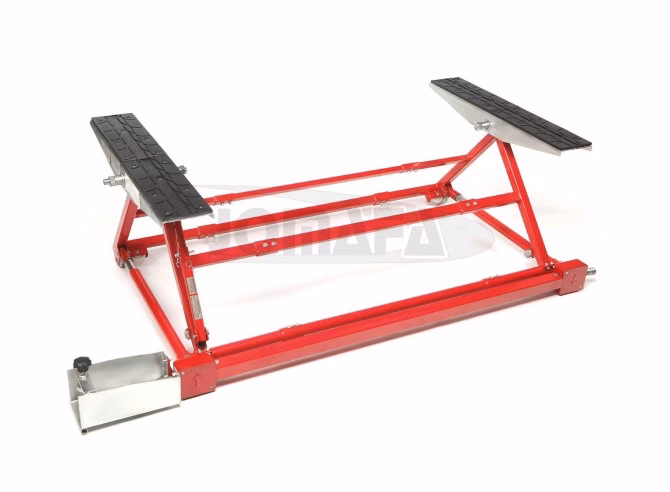

Elevador de Tijera (Scissor Lift)

Este tipo de elevador utiliza brazos plegables en forma de 'X' o tijera que se extienden hidráulicamente para elevar una plataforma. Son más compactos y portátiles que los elevadores de columnas y, a menudo, tienen un perfil bajo cuando están completamente bajados, lo que facilita pasar vehículos por encima de ellos o incluso empotrarlos en el suelo.

Los elevadores de tijera vienen en varias configuraciones: de perfil bajo para cambios rápidos de neumáticos y frenos, de altura media para trabajos más extensos bajo el vehículo (aunque el acceso es más limitado que con elevadores de columnas), y de altura completa. Son versátiles y ahorran espacio. Existe también una versión más pequeña y especializada para motocicletas, que es muy popular debido a su portabilidad y facilidad de uso para vehículos de dos ruedas.

Beneficios Clave de Utilizar un Elevador Hidráulico

La adopción de elevadores hidráulicos en un taller mecánico ofrece múltiples ventajas:

• Seguridad Mejorada: Levantar un vehículo a una altura cómoda reduce significativamente el riesgo de lesiones por agacharse, arrodillarse o trabajar en posiciones incómodas en el suelo. Los sistemas de bloqueo mecánico garantizan que el vehículo permanezca elevado de forma segura.
• Eficiencia Operativa: El acceso sin obstáculos a la parte inferior del vehículo permite a los técnicos trabajar más rápido y de manera más efectiva. Las herramientas y equipos pueden maniobrarse fácilmente bajo el vehículo.
• Ergonomía: Trabajar a la altura adecuada reduce la tensión física en el cuerpo del mecánico, disminuyendo la fatiga y el riesgo de lesiones a largo plazo.
• Mejor Acceso: Dependiendo del tipo de elevador, se obtiene un acceso superior a los componentes del tren de rodaje, facilitando diagnósticos y reparaciones precisas.
• Profesionalismo: Un taller equipado con elevadores modernos proyecta una imagen de profesionalismo y capacidad.

Consideraciones al Elegir un Elevador Hidráulico

La elección del elevador adecuado depende de varios factores:

• Tipos de Vehículos: ¿Trabajas principalmente con automóviles, camionetas, camiones pesados o motocicletas? Esto dictará la capacidad y el tipo de elevador (2 columnas, 4 columnas, 6 columnas, tijera).
• Espacio del Taller: El espacio disponible (altura del techo, ancho del área de trabajo) es crucial para determinar si un elevador de columnas o uno de tijera es más adecuado.
• Tipo de Trabajos: ¿Realizas principalmente cambios de aceite, alineaciones, trabajos de suspensión o reparaciones mayores? Algunos elevadores son mejores para tareas específicas.
• Presupuesto: Los precios varían considerablemente según el tipo, capacidad, marca y características adicionales del elevador.
• Requisitos de Instalación: Algunos elevadores requieren un suelo de concreto de cierto grosor y resistencia para un anclaje seguro.

Mantenimiento Básico de un Elevador Hidráulico

Como cualquier equipo pesado, los elevadores hidráulicos requieren mantenimiento regular para garantizar su operación segura y eficiente. Esto incluye:

• Revisión periódica del nivel y estado del fluido hidráulico.
• Inspección de mangueras, conexiones y cilindros en busca de fugas.
• Lubricación de puntos clave, como cables, poleas y puntos de articulación (en elevadores de tijera).
• Verificación del correcto funcionamiento de los mecanismos de seguridad (bloqueos mecánicos).
• Inspección de las columnas y la estructura en busca de daños o desgaste.

Seguir un programa de mantenimiento preventivo es vital para la longevidad del equipo y, lo que es más importante, para la seguridad del personal que trabaja con él.

Preguntas Frecuentes sobre Elevadores Hidráulicos

¿Cuál es la principal diferencia entre un elevador de 2 y uno de 4 columnas?

La diferencia clave está en cómo soportan el vehículo y el acceso que proporcionan. Los de 2 columnas sujetan el vehículo por puntos específicos del chasis, dejando la parte inferior completamente libre para un acceso sin restricciones. Los de 4 columnas soportan el vehículo sobre plataformas o rampas, lo que es ideal para alineación y almacenamiento, pero limita un poco el acceso directo a ciertas áreas bajo el coche.

¿Es seguro trabajar bajo un elevador hidráulico?

Sí, siempre y cuando el elevador esté en buenas condiciones de mantenimiento y se utilicen correctamente los mecanismos de seguridad. Los elevadores modernos cuentan con bloqueos mecánicos que sostienen el vehículo independientemente de la presión hidráulica, lo que proporciona una capa adicional de seguridad.

¿Qué significa el principio de Pascal en la práctica para un elevador?

Significa que una pequeña fuerza aplicada por la bomba sobre un área pequeña (el pistón de la bomba) se transforma en una gran fuerza sobre un área grande (el pistón principal del elevador), permitiendo levantar cargas pesadas con relativamente poca potencia de entrada.

¿Puedo instalar un elevador hidráulico en mi garaje particular?

Sí, es posible, pero debes considerar el espacio disponible, la altura del techo y, fundamentalmente, la resistencia del suelo de concreto. Muchos elevadores residenciales son de menor capacidad y requieren menos espacio que los modelos comerciales.

¿Los elevadores de tijera son menos seguros que los de columnas?

No necesariamente. Los elevadores de tijera, cuando se usan dentro de sus límites de capacidad y con sus mecanismos de seguridad activados, son perfectamente seguros. La elección entre tijera y columnas depende más del tipo de trabajo y del espacio del taller.

Conclusión

El elevador hidráulico es una pieza de ingeniería fundamental que aplica principios físicos simples para lograr una tarea compleja y pesada: levantar vehículos de forma segura. Ya sea un robusto elevador de 4 columnas para camiones o un compacto elevador de tijera para motos, estas herramientas son indispensables para la eficiencia, la seguridad y la capacidad de cualquier taller mecánico moderno. Entender cómo funcionan y los diferentes tipos disponibles es clave para apreciar su valor y elegir la herramienta adecuada para el trabajo.
