El eje cardán es una pieza fundamental en el sistema de transmisión de muchos vehículos, especialmente en aquellos con tracción trasera o total. Su función principal es permitir la transmisión de movimiento de rotación entre dos ejes que no están alineados o cuyo ángulo cambia constantemente debido al movimiento de la suspensión. Imagina que necesitas enviar energía de un punto a otro, pero hay un desnivel o una curva en el camino; el cardán actúa como una articulación flexible que salva esa diferencia, asegurando que la potencia del motor llegue a las ruedas motrices de manera eficiente, sin importar la posición o el movimiento del vehículo.

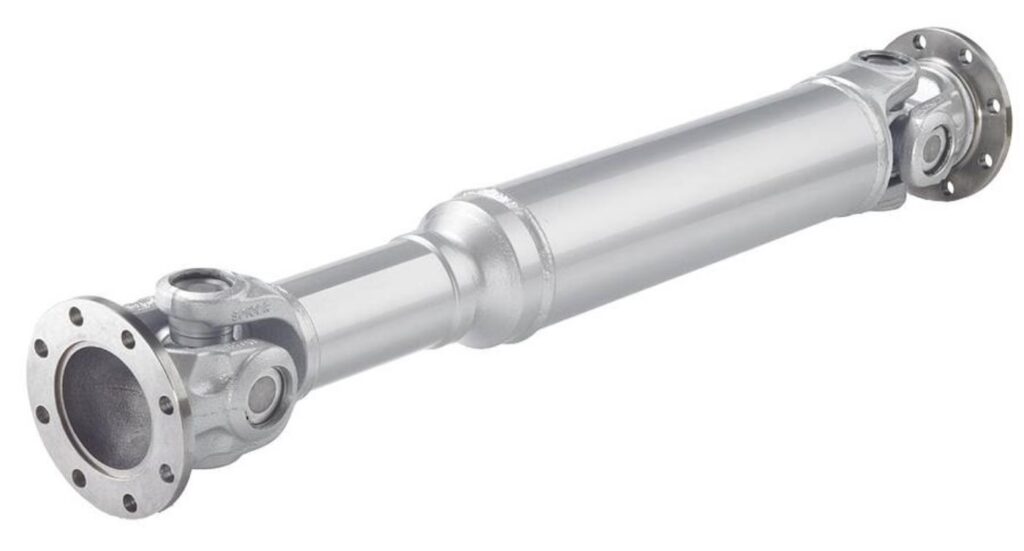

Más allá de su definición técnica, el cardán es un sistema mecánico ingenioso que a menudo consiste en una o varias juntas universales (lo que comúnmente se conoce también como cardán o cruceta) conectadas por un tubo. En vehículos que no utilizan juntas homocinéticas en ciertas posiciones del árbol de transmisión, el cardán se convierte en el componente clave para gestionar esos ángulos variables. Por ejemplo, en un coche de tracción trasera, el eje cardán principal conecta la caja de cambios, ubicada generalmente en la parte delantera, con el diferencial en el eje trasero. Este eje debe acomodar los movimientos verticales del eje trasero causados por la suspensión.
La Importancia Vital del Cardán en la Transmisión
El cardán es un eslabón crítico en la cadena cinemática del automóvil. Junto con la caja de cambios y el diferencial, forma parte esencial del árbol de transmisión. Su correcto funcionamiento garantiza que el par motor se transfiera de forma suave y continua desde el motor y la caja de cambios hasta las ruedas que impulsan el vehículo. Sin él, la potencia simplemente no podría llegar a su destino final si los ejes no estuvieran perfectamente alineados y fijos, algo imposible en un vehículo con suspensión.
En vehículos con tracción delantera, aunque las juntas homocinéticas son las que conectan directamente los palieres a las ruedas, el concepto de junta universal que permite la transmisión de potencia en ángulo sigue siendo fundamental en otros puntos del sistema de transmisión o dirección, aunque no se refieran comúnmente al 'eje cardán' de la misma manera que en un RWD. Sin embargo, la información proporcionada se centra en el eje cardán como el componente que gestiona los ángulos variables, típicamente en el árbol de transmisión principal.
La vida útil esperada para un eje cardán suele ser considerable, a menudo alrededor de los 100.000 kilómetros, pero esta cifra es solo una estimación. El desgaste real depende en gran medida del tipo de conducción, las condiciones de la carretera y, crucialmente, del mantenimiento. La revisión regular de los componentes asociados, especialmente los fuelles de goma que protegen las juntas, es vital para prevenir fallos prematuros.
Es importante destacar que el esfuerzo al que está sometido el cardán varía según la configuración de la tracción. En vehículos de tracción delantera (donde se podrían aplicar juntas universales en ciertos puntos o en palieres si no fueran homocinéticas), los ejes que transmiten potencia a las ruedas delanteras deben soportar no solo el movimiento de la suspensión sino también el de la dirección, lo que puede incrementar su desgaste. En contraste, en vehículos con tracción trasera, el eje cardán principal que va al diferencial trasero soporta principalmente los movimientos de la suspensión trasera.
Averías Comunes y Síntomas de un Cardán en Mal Estado
Una avería en el eje cardán puede ser una de las fallas más incapacitantes en un vehículo. Cuando el cardán falla, la transmisión de potencia a las ruedas motrices se interrumpe, dejando el coche inmovilizado. Por ello, identificar los síntomas a tiempo es fundamental para evitar quedarse tirado y prevenir daños mayores.
Los síntomas más evidentes de un cardán en mal estado suelen manifestarse a través de ruidos y vibraciones. Si el vehículo tiene tracción delantera (y se refiere a los palieres con juntas, aunque el texto habla de cardanes), un ruido constante, a menudo descrito como un 'clic' o 'golpeteo', puede ser notorio al girar. Es un fallo relativamente fácil de identificar en estas situaciones.
En configuraciones donde el eje cardán principal conecta la caja de cambios con el eje trasero (tracción trasera o 4x4), los fallos en el cardán son más patentes al circular en línea recta. Se pueden percibir golpes más ligeros o una especie de 'clonck' al pisar o soltar el acelerador, indicando holgura o desgaste en las juntas.
Además de los ruidos, las vibraciones son un síntoma clave de un problema en el eje cardán. Un cardán desequilibrado o con juntas desgastadas puede causar vibraciones que se sienten en todo el vehículo, a través del volante, el asiento o el chasis. Estas vibraciones a menudo se vuelven más pronunciadas a ciertas velocidades y pueden cambiar de intensidad al acelerar o desacelerar. Un cardán desequilibrado no solo es molesto, sino que también puede acelerar el desgaste de otros componentes de la transmisión y la suspensión.
Otro punto crítico es la lubricación. Las juntas del cardán (crucetas o juntas universales) requieren estar adecuadamente lubricadas para funcionar sin fricción excesiva. Están protegidas por fuelles de goma que contienen la grasa y evitan la entrada de suciedad y agua. Si un fuelle se rasga o se rompe, la grasa se escapa y los contaminantes entran, provocando un desgaste extremadamente rápido de la articulación. Una inspección visual regular de estos fuelles es una medida de mantenimiento preventiva esencial.
Identificando el Ruido del Cardán
El ruido específico que hace un cardán dañado puede variar, pero comúnmente se describe como chirridos, clics, golpeteos o un sonido metálico. El tipo de ruido y el momento en que ocurre (al girar, al acelerar, al desacelerar, a una velocidad constante) pueden dar pistas sobre la naturaleza exacta del problema, ya sea desgaste de la cruceta, holgura en los soportes, o un desequilibrio.
Un ruido de chirrido, especialmente al iniciar la marcha o al cambiar de dirección, a menudo indica falta de lubricación o desgaste inicial en una junta. Un golpeteo o 'clonck' al acelerar o desacelerar sugiere holgura significativa en una o más juntas universales o en los soportes del eje.
Síntomas Adicionales de Fallo
Más allá del ruido y la vibración, un cardán en mal estado puede afectar la calidad de la conducción y la seguridad. Puede sentirse una dificultad para manejar el vehículo, una sensación de que el coche 'tira' hacia un lado, o incluso fugas de líquido de transmisión si el daño ha afectado a sellos cercanos. La pronta atención a estos síntomas es crucial para evitar problemas mayores y mantener la integridad del sistema de tracción.
Mantenimiento y Sustitución del Cardán
Como se mencionó, la vida útil de un cardán no es infinita y su sustitución es una reparación que eventualmente puede ser necesaria. Si bien los 100.000 kilómetros son una referencia, el momento exacto para el cambio depende de los síntomas detectados y de las inspecciones regulares.
La revisión de los fuelles protectores en cada mantenimiento es fundamental. Si se detectan grietas, roturas o fugas de grasa, el fuelle (y a menudo la junta subyacente) debe ser reemplazado inmediatamente para evitar daños mayores por falta de lubricación y contaminación. Si ya existen ruidos o vibraciones, es probable que la junta o el eje completo necesiten ser sustituidos.
¿Cuál es el Precio de un Cardán?
El costo de un eje cardán o de las juntas universales (crucetas) puede variar significativamente dependiendo de la marca, modelo y año del vehículo. Las piezas pueden oscilar desde unas pocas decenas de euros para una cruceta individual hasta varios cientos de euros para un eje completo, especialmente en vehículos de alta gama o 4x4. Es vital recordar que a este precio se suma el costo de la mano de obra para la instalación, que puede ser considerable dada la complejidad del trabajo. Siempre es recomendable solicitar un presupuesto detallado que incluya tanto la pieza como el montaje.
La Importancia de la Alineación
Si se reemplaza el eje cardán o se realizan reparaciones mayores en él, es posible que se requiera una alineación o un balanceo del conjunto. Un cardán desequilibrado, incluso si es nuevo, puede causar vibraciones. La alineación y el balanceo son procesos técnicos que deben ser realizados por mecánicos experimentados que cuenten con las herramientas adecuadas para asegurar que el eje gire de forma suave y eficiente, minimizando el desgaste y el ruido.
Consecuencias de Ignorar los Problemas del Cardán
Dejar de lado los síntomas de un cardán en mal estado no es una opción segura ni económica. Un cardán dañado continuará deteriorándose, incrementando el ruido y las vibraciones, lo que a su vez puede acelerar el desgaste de otros componentes vitales de la transmisión, como la caja de cambios, el diferencial, los soportes del motor e incluso los neumáticos y elementos de la suspensión. En el peor de los casos, un fallo catastrófico del cardán puede ocurrir mientras se circula, provocando la pérdida instantánea de tracción e inmovilizando el vehículo por completo, lo cual puede ser peligroso dependiendo de la situación.
Preguntas Frecuentes sobre el Eje Cardán
¿Cómo saber si mi cardán está dañado?
Los principales indicadores de un cardán dañado son ruidos inusuales (chirridos, golpeteos, clics) que varían con la velocidad o al acelerar/desacelerar, y vibraciones que se sienten en el volante, asiento o chasis. Una inspección visual buscando fuelles rotos, fugas de grasa u holguras excesivas también puede confirmar el daño.
¿Qué ruido hace una cruceta dañada?
Una cruceta (junta universal) dañada comúnmente produce un ruido de chirrido, especialmente al iniciar la marcha o al tomar curvas a baja velocidad. Con un desgaste más avanzado, puede manifestarse como un golpeteo o 'clonck' al cambiar de marcha o al acelerar/desacelerar.
¿Cuándo falla el cardán?
El cardán puede fallar debido a desgaste natural por alto kilometraje, falta de lubricación (generalmente por fuelles rotos), daños por impactos, o desequilibrio. Vehículos que transportan cargas pesadas, son usados en terrenos difíciles o que tienen un mantenimiento deficiente son más propensos a fallos prematuros.
¿Cuándo se debe cambiar el cardán?
El cardán debe cambiarse inmediatamente si presenta síntomas claros de fallo que afecten la conducción o seguridad, como ruidos fuertes, vibraciones severas o holgura excesiva. También es común su sustitución alrededor de los 100.000 kilómetros como medida preventiva, o si las inspecciones revelan desgaste significativo, fuelles rotos o fugas de grasa que hayan comprometido la junta.
Mantener el eje cardán en buen estado es esencial para la seguridad, el rendimiento y la longevidad de tu vehículo. Prestar atención a los ruidos y vibraciones, y realizar inspecciones periódicas de los fuelles protectores, puede ahorrarte problemas mayores y costosas reparaciones en el futuro.
