Diagnosis Electrónica Automotriz: Guía Completa

La diagnosis electrónica de vehículos se ha convertido en una herramienta indispensable en el mundo de la reparación y el mantenimiento automotriz moderno. Atrás quedaron los días en que un mecánico tenía que desmontar gran parte del vehículo para encontrar un problema. Gracias al avance tecnológico, hoy es posible conectar un dispositivo al coche y obtener información detallada sobre el estado de sus múltiples sistemas. Este método no solo acelera el proceso de identificación de averías, sino que también aumenta su precisión, lo que se traduce directamente en una optimización del tiempo y una reducción significativa de los costes para el propietario del vehículo.

En este artículo, profundizaremos en qué consiste la diagnosis electrónica en vehículos, exploraremos las herramientas clave que la hacen posible, detallaremos los sistemas críticos que se someten a este análisis y explicaremos cuánto tiempo suele tomar este proceso vital para la salud de tu automóvil. Prepárate para entender cómo la tecnología está transformando el taller mecánico.

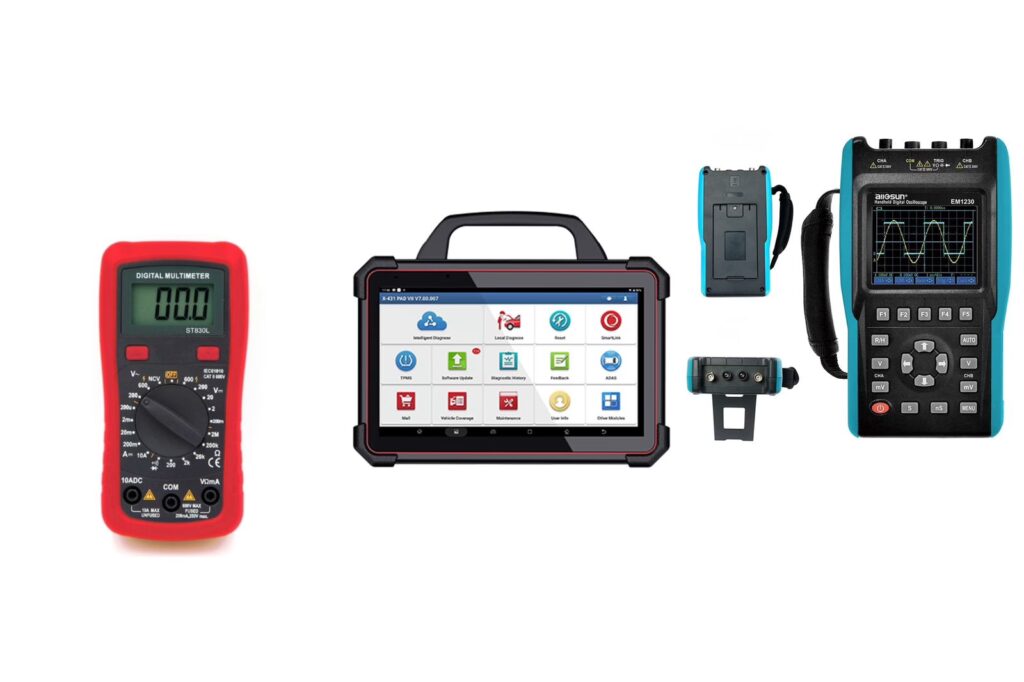

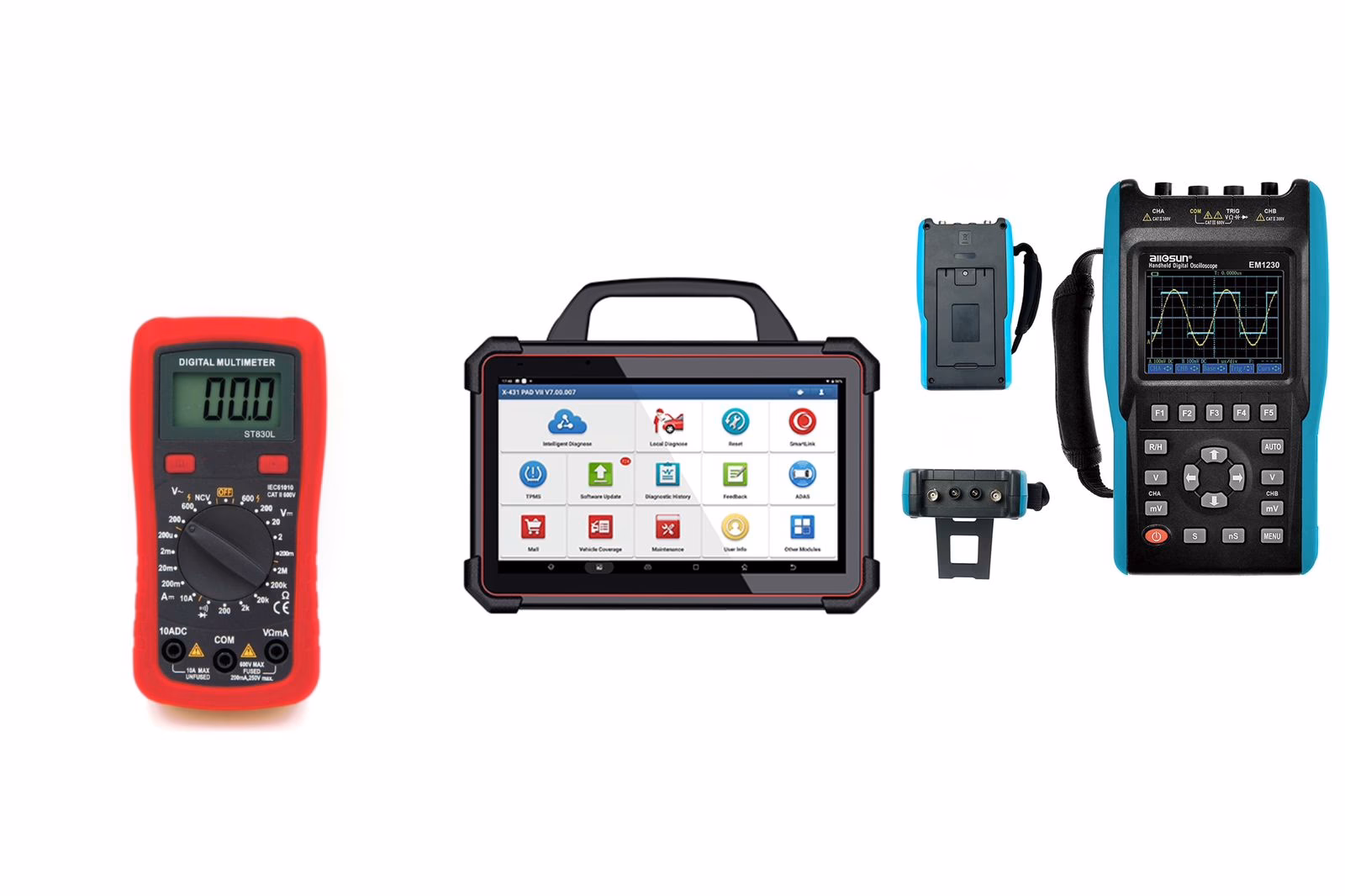

Herramientas Esenciales para la Diagnosis Electrónica

La capacidad de “hablar” con el vehículo y entender los mensajes que envían sus complejos sistemas electrónicos depende directamente de herramientas especializadas. Estas no son simples aparatos; son la puerta de acceso a un universo de datos que revelan el funcionamiento interno del coche.

Escáneres de Diagnóstico

Los escáneres son, quizás, la herramienta más conocida en la diagnosis electrónica. Son dispositivos electrónicos portátiles o basados en PC que se conectan directamente al vehículo. La conexión estándar se realiza a través del puerto OBD-II (On-Board Diagnostics), que es obligatorio en la gran mayoría de vehículos fabricados a partir de 1996. La función principal de un escáner es leer los códigos de error (también conocidos como DTC - Diagnostic Trouble Codes) que el propio sistema de gestión del vehículo ha almacenado cuando detecta un funcionamiento anómalo. Además de leer códigos, muchos escáneres permiten visualizar datos en tiempo real, como la velocidad del motor, la temperatura del refrigerante, el estado de los sensores de oxígeno, etc. Esta capacidad de ver datos en vivo es fundamental para entender el comportamiento del vehículo bajo diferentes condiciones de operación.

Software de Diagnóstico

Si bien el escáner es el hardware que se conecta al coche, el software es el cerebro que interpreta los datos. Este software especializado, a menudo instalado en un ordenador o una tablet, se comunica con el escáner o directamente con una interfaz de conexión. La potencia del software reside en su capacidad para ir más allá de la simple lectura de códigos. Permite realizar diagnósticos más profundos y específicos para marcas y modelos concretos. Con el software adecuado, un técnico puede acceder a parámetros detallados del funcionamiento del motor, la transmisión, los sistemas de seguridad y confort, e incluso realizar funciones avanzadas como la codificación de inyectores, la regeneración del filtro de partículas o la adaptación de componentes nuevos. Es la herramienta que permite desentrañar la complejidad de los sistemas modernos.

Herramientas de Análisis Avanzadas

Con la evolución constante de la tecnología automotriz, especialmente en vehículos eléctricos, híbridos y aquellos equipados con sistemas avanzados de asistencia a la conducción (ADAS), se requieren herramientas de diagnosis aún más sofisticadas. Estas herramientas avanzadas están diseñadas para interactuar con sistemas de alta complejidad, como las baterías de alto voltaje de los vehículos eléctricos, los módulos de control de los sistemas ADAS (radares, cámaras, sensores ultrasónicos) o los intrincados sistemas de control de emisiones de última generación. Permiten calibraciones, alineaciones de sensores y diagnósticos específicos que los escáneres básicos no pueden realizar. Son esenciales para diagnosticar y reparar vehículos con las tecnologías más recientes.

La combinación de estas herramientas proporciona a los profesionales del taller la capacidad de acceder a la información necesaria para identificar, de manera rápida y precisa, cualquier mal funcionamiento o fallo dentro de los complejos sistemas electrónicos de un vehículo.

Sistemas Clave Analizados en la Diagnosis Electrónica

La diagnosis electrónica no se limita a un solo componente; abarca una amplia gama de sistemas que son fundamentales para el correcto funcionamiento, la seguridad y la eficiencia del vehículo. Analizar estos sistemas críticos mediante la electrónica permite detectar problemas que de otra forma serían muy difíciles de identificar.

Motor

El motor es el corazón del vehículo, y su gestión está controlada por una compleja unidad electrónica (ECU - Engine Control Unit). La diagnosis electrónica permite monitorear innumerables parámetros relacionados con el motor: la mezcla aire/combustible, el estado de los inyectores, el funcionamiento de las bobinas de encendido, la presión del turbo, la temperatura, los sensores de posición del cigüeñal y del árbol de levas, etc. Cualquier desviación de los valores esperados o el fallo de un sensor puede generar un código de error que la diagnosis detectará, señalando la necesidad de una revisión específica. Un fallo en este sistema puede afectar gravemente el rendimiento y el consumo de combustible.

Sistema de Frenos

La seguridad es primordial, y el sistema de frenos, especialmente el sistema ABS (sistema de frenos antibloqueo) y sistemas relacionados como el control de estabilidad (ESP), dependen en gran medida de sensores y electrónica. La diagnosis electrónica permite verificar el funcionamiento de los sensores de velocidad de rueda del ABS, los sensores de presión en el circuito de frenos, el estado de la unidad de control del ABS y otros componentes esenciales. Detectar un fallo en estos sistemas es crucial para garantizar una frenada segura y efectiva en todo momento.

Transmisión

Ya sea una transmisión automática, manual robotizada o de doble embrague, la transmisión moderna está gestionada electrónicamente para optimizar los cambios de marcha y la entrega de potencia. La diagnosis electrónica puede identificar problemas en los sensores de velocidad de entrada y salida, fallos en los solenoides de control hidráulico (en automáticas), problemas con el embrague electrónico o fallos en la propia unidad de control de la transmisión. Un diagnóstico preciso es vital, ya que los problemas en la transmisión pueden ser costosos de reparar si no se abordan a tiempo.

Sistema Eléctrico

El sistema eléctrico de un vehículo es una red vasta y compleja que incluye desde la generación y almacenamiento de energía (alternador, batería) hasta la distribución y el control de todos los componentes eléctricos (luces, elevalunas, cierres, sistemas de infoentretenimiento, etc.). Los problemas eléctricos son notoriamente difíciles de rastrear sin herramientas adecuadas. La diagnosis electrónica permite verificar el estado de la batería, detectar cortocircuitos, fallos en relés y fusibles, problemas de comunicación entre módulos electrónicos (CAN bus) y el correcto funcionamiento de los alternadores y sistemas de carga. Es un sistema donde la diagnosis electrónica ahorra innumerables horas de búsqueda manual de fallos.

Sistema de Control de Emisiones

Con normativas medioambientales cada vez más estrictas, los sistemas de control de emisiones (como el catalizador, el filtro de partículas diésel - DPF, la válvula EGR, los sensores de NOx, los sistemas de inyección de AdBlue) son componentes cruciales. La diagnosis electrónica verifica que estos sistemas estén funcionando dentro de los parámetros establecidos, asegurando que el vehículo cumpla con las normativas y no contamine en exceso. Un fallo en este sistema a menudo enciende la temida luz de “Check Engine” en el tablero.

Sistemas de Asistencia a la Conducción (ADAS)

Presentes en la mayoría de vehículos nuevos, los sistemas ADAS (control de crucero adaptativo, alerta de cambio de carril, frenado de emergencia automático, detección de ángulo muerto, etc.) aumentan la seguridad y el confort. Estos sistemas se basan en una red compleja de sensores (radares, cámaras, lidar, ultrasonidos) y unidades de control. La diagnosis electrónica es fundamental para calibrar estos sensores después de una reparación o un cambio de parabrisas, verificar su correcto funcionamiento y detectar cualquier desalineación o fallo que pueda comprometer la seguridad de los sistemas.

¿Cuánto Tiempo Demora una Diagnosis Electrónica?

La duración de una diagnosis electrónica puede variar, dependiendo de varios factores como la antigüedad y complejidad del vehículo, la cantidad de sistemas a revisar y la naturaleza del problema. Sin embargo, en comparación con los métodos de diagnóstico tradicionales que requerían mucha mano de obra para desmontar y probar componentes individualmente, la diagnosis electrónica es notablemente más rápida.

Diagnóstico Básico

Un diagnóstico básico generalmente implica conectar el escáner al puerto OBD-II, leer los códigos de error almacenados en la unidad de control del motor (ECU) y, quizás, verificar rápidamente algunos parámetros en vivo de los sistemas principales como el motor y los frenos. Este tipo de diagnóstico es útil para identificar problemas comunes y puede llevar entre 20 y 40 minutos. Es un punto de partida rápido cuando se enciende una luz de advertencia en el tablero.

Diagnóstico Avanzado

Si el problema es más complejo o requiere una revisión más profunda, se realiza un diagnóstico avanzado. Esto implica conectar el vehículo a un software de diagnóstico más potente, revisar datos en tiempo real de múltiples unidades de control (motor, transmisión, ABS, airbags, etc.), ejecutar pruebas funcionales en componentes específicos y, en algunos casos, realizar pruebas en carretera mientras se monitorean los datos. Un diagnóstico avanzado, que podría incluir la revisión detallada de la transmisión o los sistemas ADAS, puede tomar entre 1 y 2 horas, dependiendo de la cantidad de sistemas involucrados y de si se requieren ajustes o calibraciones.

Diagnóstico Exhaustivo

En situaciones donde los síntomas son intermitentes, no hay códigos de error claros, o el vehículo presenta fallos recurrentes o múltiples problemas no relacionados, se puede requerir un diagnóstico exhaustivo. Este implica un análisis completo de todos los sistemas electrónicos del vehículo, pruebas de cableado, verificación de voltajes y resistencias en diferentes puntos del circuito, y un análisis profundo de la comunicación entre las diferentes unidades de control. Este tipo de diagnóstico puede llevar varias horas, ya que busca la raíz de problemas complejos que no son evidentes de inmediato.

Aunque la diagnosis electrónica agiliza enormemente el proceso, es importante recordar que la lectura de códigos de error es solo el primer paso. El diagnóstico preciso requiere la experiencia del técnico para interpretar esos códigos, analizar los datos en vivo y realizar pruebas adicionales si es necesario. La herramienta es poderosa, pero la habilidad humana sigue siendo insustituible.

Comparativa de Tipos de Diagnosis

Preguntas Frecuentes sobre Diagnosis Electrónica Automotriz

¿Por qué es importante realizar una diagnosis electrónica?

Es crucial porque permite identificar problemas de forma rápida y precisa que no son visibles a simple vista, evitando costosas reparaciones innecesarias y asegurando el correcto funcionamiento de los sistemas de seguridad y control de emisiones del vehículo.

¿Qué es el puerto OBD-II?

Es un puerto de diagnóstico estandarizado, generalmente ubicado bajo el tablero del lado del conductor, que permite conectar herramientas de diagnóstico al sistema electrónico del vehículo para acceder a información y códigos de error.

¿Puede cualquier taller realizar una diagnosis electrónica?

Idealmente, sí. Sin embargo, la precisión y el alcance del diagnóstico dependen de la calidad y actualización de las herramientas (escáneres y software) y la experiencia del técnico que interpreta los datos. Los vehículos más modernos o de gama alta a menudo requieren equipos más especializados.

¿Qué tipo de problemas puede detectar una diagnosis electrónica?

Puede detectar fallos en el motor (problemas de encendido, inyección, emisiones), en el sistema de frenos (sensores ABS, control de estabilidad), en la transmisión, problemas eléctricos (fallos de sensores, unidades de control) y fallos en sistemas de seguridad o confort como airbags, climatizador o ADAS.

¿La diagnosis electrónica repara el problema?

No, la diagnosis electrónica identifica el problema o la causa raíz. La reparación física o el ajuste de los componentes detectados con fallo es una etapa posterior que realiza el mecánico.

¿Es lo mismo una diagnosis electrónica que una simple lectura de códigos de error?

La lectura de códigos es una parte fundamental de la diagnosis electrónica, pero un diagnóstico completo va más allá. Implica interpretar esos códigos en el contexto de los síntomas del vehículo, analizar datos en tiempo real y realizar pruebas adicionales para confirmar la avería y su origen.

Conclusión

La diagnosis electrónica se ha consolidado como una herramienta indispensable en el mantenimiento y la reparación de vehículos en la era digital. Permite a los profesionales del sector acceder a la información vital que reside en los sistemas electrónicos del coche, desde el motor y la transmisión hasta los complejos sistemas de seguridad y asistencia a la conducción. La rapidez y precisión que ofrece este método superan con creces los enfoques tradicionales, resultando en diagnósticos más eficientes y, en última instancia, en ahorros para el propietario del vehículo.

Aunque el tiempo que lleva un diagnóstico puede variar según la complejidad y los sistemas involucrados, el proceso es, en general, mucho más ágil que las revisiones manuales exhaustivas. Contar con herramientas de diagnosis adecuadas y, sobre todo, con técnicos experimentados capaces de interpretar correctamente los datos es fundamental para garantizar un diagnóstico preciso y una reparación efectiva. Si tu vehículo presenta alguna anomalía o simplemente quieres verificar su estado de salud, una diagnosis electrónica es el primer paso inteligente a seguir para mantener tu coche en óptimas condiciones.
