Diagnóstico Básico de Fallos Eléctricos Coche

El sistema eléctrico de un vehículo moderno es una red compleja de cables, sensores, módulos de control y componentes interconectados. Un fallo en cualquier punto puede causar desde una luz que no enciende hasta problemas graves en el rendimiento del motor o los sistemas de seguridad. Saber cómo realizar un diagnóstico básico puede ahorrarte tiempo y ayudarte a entender mejor lo que le sucede a tu coche. Aunque algunos problemas requieren la intervención de un profesional, muchas fallas comunes pueden ser identificadas utilizando algunas herramientas sencillas y siguiendo unos pasos lógicos.

El proceso de diagnóstico a menudo comienza con la observación de los síntomas que presenta el vehículo (una luz de advertencia encendida, un componente que no funciona) y luego se utilizan herramientas específicas para pinpointar la causa raíz. Las herramientas de diagnóstico electrónico y la inspección visual de componentes clave son fundamentales en este proceso.

El Papel Crucial del Sistema OBD y los Códigos de Error

Uno de los avances más significativos en el diagnóstico automotriz es el sistema OBD (On-Board Diagnostics), o Diagnóstico a Bordo. Presente en la gran mayoría de los vehículos fabricados a partir de mediados de los años 90 (bajo el estándar OBD-II), este sistema es esencialmente el “cerebro” de monitoreo del vehículo. Su función principal es supervisar el rendimiento de diversos sistemas, especialmente aquellos relacionados con las emisiones, pero también abarca otros sistemas eléctricos y electrónicos.

Cuando el sistema OBD detecta que un componente no está funcionando dentro de sus parámetros esperados o que un circuito tiene un problema (como un cortocircuito o un circuito abierto), registra un código de error. Estos códigos son una forma estandarizada de comunicación entre el vehículo y el técnico (o el propietario con las herramientas adecuadas). Cada código, típicamente una combinación de letras y números (ej. P0300, U0100, B1400), corresponde a un fallo específico o a un área problemática dentro de un sistema particular del vehículo.

Entender los códigos de error es el primer paso en el diagnóstico electrónico moderno. No te dicen exactamente qué pieza está rota, pero sí te indican en qué sistema o subsistema buscar. Por ejemplo, un código podría apuntar a un problema en el circuito del sensor de oxígeno, la transmisión, o un módulo de comunicación. Interpretar correctamente estos códigos es vital para no reemplazar piezas innecesariamente y dirigirse directamente a la fuente del problema.

Utilizando un Escáner OBD para Leer Códigos

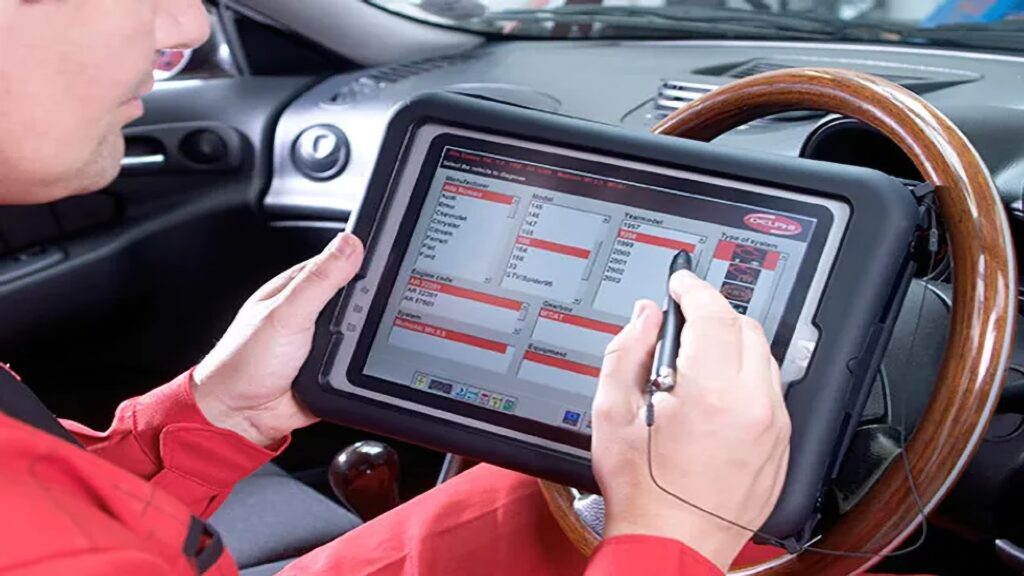

La forma más común y efectiva de acceder a los códigos de error almacenados por el sistema OBD es utilizando un escáner OBD. Estos dispositivos varían en complejidad, desde simples lectores de código portátiles que solo muestran el número del código, hasta herramientas de diagnóstico avanzadas que pueden mostrar datos en tiempo real, ejecutar pruebas de actuadores y reprogramar módulos.

El uso básico de un escáner OBD es relativamente sencillo:

• Localización del Puerto: El primer paso es encontrar el puerto de diagnóstico OBD-II del vehículo. En la gran mayoría de los coches modernos, este puerto es un conector de 16 pines en forma de trapecio y suele estar ubicado debajo del tablero, en el lado del conductor, a menudo cerca de la columna de dirección o bajo una cubierta. Si tienes dificultades para encontrarlo, el manual del propietario del vehículo te indicará su ubicación exacta.
• Conexión: Con el vehículo apagado (aunque algunos escáneres pueden requerir el contacto puesto o el motor encendido, sigue las instrucciones específicas de tu escáner y del manual del coche), conecta firmemente el cable del escáner al puerto OBD-II. Asegúrate de que la conexión sea segura.
• Lectura de Códigos: Una vez conectado, enciende el contacto del vehículo (sin arrancar el motor, a menos que el escáner lo indique). El escáner se comunicará con la computadora del vehículo. Navega por los menús del escáner para seleccionar la opción de "Leer Códigos" o "DTCs" (Diagnostic Trouble Codes). El escáner mostrará los códigos de error presentes (pendientes, almacenados o históricos).
• Interpretación: Una vez que tienes los códigos (ej. P0171, P0303), el siguiente paso es entender qué significan. Los escáneres más avanzados pueden mostrar una descripción genérica del código. Sin embargo, para un diagnóstico preciso, es crucial consultar una base de datos de códigos de error automotrices, manuales de servicio específicos del modelo de tu vehículo, o recursos en línea confiables. La interpretación te dirá a qué sistema o componente apunta el código, lo cual te guiará en los pasos siguientes del diagnóstico.

Es importante recordar que un código de error indica un *problema detectado*, no necesariamente la pieza exacta a reemplazar. Puede ser un cableado defectuoso, un conector corroído, o incluso un problema en un componente completamente diferente que afecta el sistema monitoreado.

Inspección de Fusibles: La Primera Línea de Defensa

Antes de sumergirse en diagnósticos electrónicos complejos, una de las revisiones más básicas y a menudo efectivas para fallos eléctricos es la inspección de los fusibles. Los fusibles son componentes de seguridad esenciales diseñados para proteger los circuitos eléctricos del vehículo contra sobrecargas de corriente. Actúan como un punto débil intencionado en el circuito: si la corriente excede un nivel seguro (debido a un cortocircuito, un componente defectuoso, etc.), el filamento dentro del fusible se quema, interrumpiendo el flujo de electricidad y protegiendo los componentes más caros y sensibles aguas abajo.

Un fusible quemado es una causa muy común de fallos en componentes individuales o sistemas completos (como las luces interiores, la radio, el encendedor de cigarrillos, la bomba de combustible, etc.).

Cómo revisar los fusibles:

• Localización de los Paneles: Los vehículos suelen tener uno o más paneles de fusibles. Uno común se encuentra dentro del habitáculo (a menudo en el lateral del tablero, bajo el volante o en la consola central), y otro suele estar en el compartimento del motor. El manual del propietario es indispensable para localizar todos los paneles de fusibles y, crucialmente, para identificar qué fusible protege a qué circuito. Los paneles suelen tener un diagrama en la tapa o cerca que indica la función de cada fusible.
• Identificación del Fusible Sospechoso: Si un componente eléctrico no funciona, identifica qué fusible lo protege consultando el diagrama del panel o el manual.
• Extracción: Los paneles de fusibles suelen incluir una pequeña herramienta de extracción de fusibles (una pinza de plástico). Úsala para retirar con cuidado el fusible sospechoso de su ranura. Si no tienes la herramienta, puedes usar unas pinzas pequeñas de punta fina, pero con mucho cuidado para no dañar los contactos.
• Examen Visual: Sostén el fusible a contraluz. La mayoría de los fusibles modernos tienen un cuerpo de plástico transparente que te permite ver el filamento metálico en su interior. Si el fusible está bueno, verás el filamento intacto, formando una conexión continua. Si el fusible está quemado, el filamento estará roto o visiblemente derretido o carbonizado. Algunos fusibles pueden tener una apariencia ligeramente oscurecida incluso si están buenos, pero la clave es la continuidad del filamento.
• Prueba de Continuidad (Opcional): Para una verificación más precisa, puedes usar un multímetro configurado en modo de continuidad. Toca las dos terminales del fusible con las puntas del multímetro. Si el multímetro emite un pitido o muestra una lectura cercana a cero ohmios, el fusible está bueno. Si no hay pitido y la lectura es "OL" (Open Line), el fusible está quemado.
• Reemplazo: Si encuentras un fusible quemado, reemplázalo por uno nuevo del *mismo amperaje* (indicado por el número en la parte superior del fusible y a menudo por un código de color) y del *mismo tipo* (mini, estándar, maxi, etc.). Nunca uses un fusible de mayor amperaje, ya que esto elimina la protección y podría causar daños graves o un incendio en el cableado.

Reemplazar un fusible quemado es una solución rápida y económica si el problema original fue una sobrecarga momentánea. Sin embargo, si el nuevo fusible se quema inmediatamente, indica que hay un cortocircuito persistente en el circuito que debe ser diagnosticado y reparado.

Revisión de Relevadores: Los Interruptores de Potencia

Mientras que los fusibles protegen contra sobrecargas, los relevadores (o relés) actúan como interruptores eléctricos que permiten que una señal de baja corriente controle un circuito de alta corriente. Son esenciales para operar componentes que requieren una cantidad significativa de electricidad, como los faros, la bocina, la bomba de combustible, el motor de arranque o el ventilador del radiador.

Un relé defectuoso puede impedir que el componente que controla funcione correctamente o que funcione de manera intermitente. A diferencia de los fusibles, que suelen ser transparentes y fáciles de inspeccionar visualmente para ver si están quemados, los relevadores son unidades selladas y su fallo interno no es visible externamente.

Cómo revisar los relevadores:

• Localización: Al igual que los fusibles, los relevadores se agrupan a menudo en paneles, que pueden estar junto a las cajas de fusibles (tanto en el interior como en el compartimento del motor). Los paneles de relevadores también suelen tener un diagrama que identifica cada relé y el circuito que controla. Consulta el manual del propietario o el diagrama del panel para localizar el relé sospechoso.
• Identificación del Relé Sospechoso: Si un componente que es típicamente controlado por un relé (como la bocina o la bomba de combustible) no funciona, identifica el relé correspondiente según el diagrama.
• La Prueba del Intercambio: La forma más sencilla de probar un relé sospechoso sin equipo especializado es intercambiarlo con un relé idéntico que sepas que está funcionando correctamente en el mismo vehículo. Por ejemplo, si el relé de la bocina es idéntico al relé de las luces altas, y las luces altas funcionan, puedes intercambiarlos.
• Evaluación Post-Intercambio:
  - Si el componente original que no funcionaba (ej. la bocina) ahora funciona con el relé 'bueno', y el componente que funcionaba (ej. luces altas) ahora no funciona con el relé 'sospechoso', entonces el relé sospechoso estaba defectuoso.
  - Si después de intercambiar los relés, el componente original sigue sin funcionar, y el componente de prueba sigue funcionando, entonces el relé no es la causa del problema, y la falla radica en el propio componente, su cableado, el interruptor de control, o el módulo que activa el relé.

Esta prueba de intercambio solo es posible si encuentras un relé idéntico en el vehículo que controle un circuito no crítico para la prueba o la conducción segura. Asegúrate siempre de volver a colocar los relés en sus ubicaciones originales si no encuentras el fallo en el relé.

Preguntas Frecuentes sobre Diagnóstico Eléctrico Básico

¿Qué es un código de error OBD y cómo me ayuda?

Es un código estandarizado generado por la computadora del vehículo que indica un problema detectado en un sistema eléctrico o electrónico específico. Te ayuda a identificar el área general donde se encuentra la falla para enfocar el diagnóstico.

¿Dónde se encuentra el puerto OBD para conectar un escáner?

Generalmente bajo el tablero, en el lado del conductor, cerca de la columna de dirección. Consulta el manual de tu vehículo para la ubicación exacta.

¿Por qué es importante revisar los fusibles si un componente eléctrico no funciona?

Los fusibles son la primera línea de defensa contra sobrecargas. Un fusible quemado interrumpe el circuito y es una causa muy común de que un componente (como la radio o una luz) deje de funcionar.

¿Cómo puedo saber si un relé está fallando?

La forma más simple sin equipo especializado es intercambiar el relé sospechoso con un relé idéntico conocido por estar funcionando correctamente en otro circuito del mismo vehículo. Si el problema sigue al relé, este está defectuoso.

Conclusión

El diagnóstico de fallos eléctricos en un vehículo puede parecer intimidante dada la complejidad de los sistemas modernos. Sin embargo, dominar los pasos básicos como la lectura de códigos de error con un escáner OBD, la inspección visual y la prueba de continuidad de los fusibles, y la prueba de intercambio de los relevadores te equipa con las herramientas fundamentales para abordar muchas situaciones comunes. Estos métodos permiten identificar rápidamente problemas sencillos o, al menos, acotar la búsqueda antes de recurrir a herramientas de diagnóstico más avanzadas o la ayuda profesional. Realizar estas verificaciones iniciales es un paso inteligente para cualquier propietario de vehículo que desee comprender y mantener su coche en óptimas condiciones eléctricas.
