El embrague del coche es un componente fundamental e imprescindible para el correcto funcionamiento de cualquier vehículo, especialmente aquellos equipados con transmisión manual. Actúa como un nexo crucial entre el motor y la caja de cambios, permitiendo que la potencia generada por el propulsor sea transmitida de manera controlada a las ruedas, o interrumpida según sea necesario para realizar cambios de marcha suaves y eficientes.
Este ingenioso mecanismo tiene una doble función vital en la operación de un automóvil. Por un lado, es el responsable directo de iniciar el movimiento del vehículo desde una posición estacionaria, permitiendo que la potencia del motor se acople gradualmente a la transmisión. Por otro lado, su acción de desacoplamiento es indispensable para sincronizar los elementos internos de la caja de cambios, facilitando el cambio entre diferentes marchas sin dañar los engranajes. Al presionar el pedal del embrague, se interrumpe temporalmente la conexión entre el motor y la transmisión, lo que permite seleccionar una nueva relación de marcha. Al soltarlo, la conexión se restablece, permitiendo que el vehículo continúe su marcha con la nueva velocidad seleccionada.
¿Cómo Funciona el Embrague?
El funcionamiento del embrague se basa en la transmisión controlada de potencia a través de la fricción. Cuando el conductor suelta el pedal del embrague, un conjunto de piezas ejerce presión sobre un disco de fricción, prensándolo contra la superficie del volante motor. Dado que el volante motor gira solidario al cigüeñal del motor, esta presión genera una fricción que hace que el disco de embrague, a su vez, comience a girar. El disco de embrague está montado sobre el eje de entrada de la caja de cambios (también conocido como eje primario), que tiene estrías que se acoplan con el disco. De esta manera, el giro del motor se transmite a la caja de cambios y, posteriormente, a las ruedas.
Cuando el conductor pisa el pedal del embrague, se activa un mecanismo que separa las superficies de fricción. El disco de embrague deja de ser presionado contra el volante motor, interrumpiendo así la transmisión de potencia. Esto permite que los engranajes dentro de la caja de cambios puedan moverse libremente y se pueda seleccionar una nueva marcha sin que haya resistencia o daño debido a la diferencia de velocidad entre las partes. Al soltar gradualmente el pedal, las superficies vuelven a entrar en contacto, y la fricción aumenta progresivamente, acoplando suavemente la transmisión al giro del motor. Este proceso de acoplamiento gradual es crucial para evitar tirones y permitir un inicio de marcha o un cambio de velocidad fluido.
En esencia, el pedal del embrague permite al conductor controlar el grado de acoplamiento entre el motor y la transmisión. Una presión parcial permite un deslizamiento controlado, útil al iniciar la marcha o maniobrar a baja velocidad, mientras que soltar completamente el pedal logra un acoplamiento total, transmitiendo toda la potencia disponible del motor a la caja de cambios.

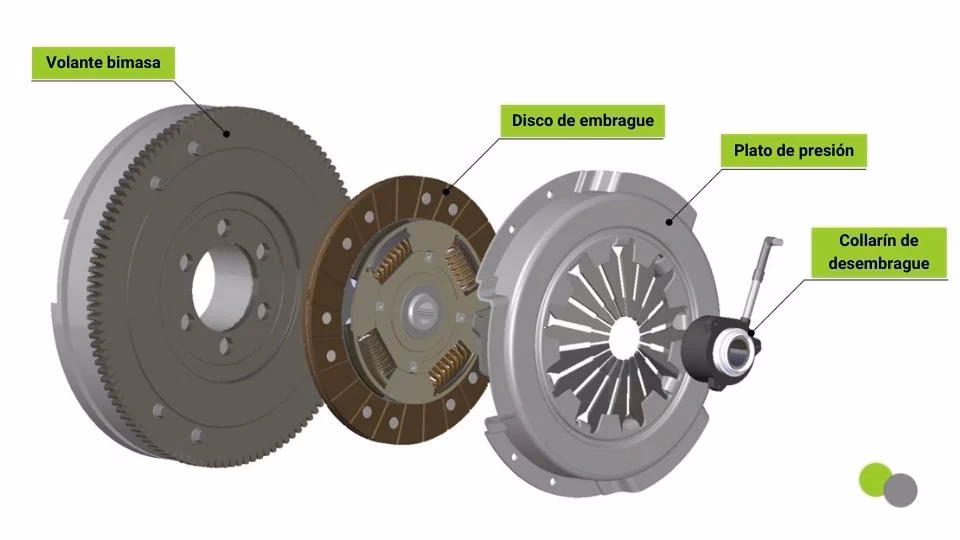

Componentes Principales del Sistema de Embrague
El sistema de embrague es un conjunto complejo de piezas que trabajan en perfecta sincronía para cumplir su función. Conocer sus partes es esencial para entender cómo opera y diagnosticar posibles fallos.
Disco de Embrague
El disco de embrague, a menudo llamado disco de fricción, es quizás la parte más reconocible del sistema. Su función principal es soportar la fricción necesaria para transmitir el par motor al eje de entrada de la caja de cambios. Está compuesto por un núcleo metálico con estrías en el centro que se acoplan al eje primario de la caja de cambios, y en sus caras exteriores lleva revestimientos de material de fricción, similares a los de las pastillas de freno. Estos revestimientos son los que entran en contacto con la superficie del volante motor y el plato de presión.
Además de transmitir la potencia, el disco de embrague suele incorporar muelles o amortiguadores en su estructura. Estos muelles, conocidos como muelles torsional, tienen la importante misión de absorber las vibraciones y los picos de par generados por el motor, proporcionando una marcha más suave y protegiendo la transmisión del vehículo. Gracias a su diseño y a los materiales de alta resistencia a la fricción y al calor, el disco contribuye significativamente a la durabilidad del sistema de embrague.
El disco se sitúa estratégicamente entre el volante motor y el plato de presión. Cuando se acciona el embrague, el disco se desliza axialmente sobre el eje de mando de la caja de cambios, permitiendo su separación o acoplamiento.
Plato de Presión (Maza)
El plato de presión, también conocido comúnmente como maza del embrague, es el componente encargado de ejercer la fuerza necesaria para presionar el disco de embrague contra el volante motor. Está formado por una carcasa metálica que se atornilla firmemente al volante motor y, en su interior, alberga un mecanismo (generalmente un diafragma o muelles) y el plato de presión propiamente dicho, que es una superficie metálica pulida.
Una cara del plato de presión está en contacto con el disco de fricción, mientras que la otra está conectada al mecanismo interno (diafragma o muelles) que aplica la fuerza. Cuando el embrague está acoplado, este mecanismo empuja el plato de presión contra el disco, prensándolo firmemente contra el volante motor. Esta acción es fundamental para que la potencia del motor se transmita eficazmente a través del disco hacia la caja de cambios.
Cuando se desembraga (se pisa el pedal), el mecanismo libera la presión sobre el plato, permitiendo que el disco quede libre y se interrumpa la transmisión de potencia. La maza es una pieza robusta diseñada para soportar las altas temperaturas y las fuerzas constantes a las que está sometida.
Volante Motor
El volante motor, también llamado volante de inercia, es una pieza circular pesada de metal macizo que está atornillada al cigüeñal del motor. Sus funciones son múltiples y cruciales para el funcionamiento general del motor y del embrague.
Principalmente, el volante motor ayuda a regularizar el giro del motor. Los motores de combustión interna producen potencia en pulsos (cuando los pistones realizan la carrera de potencia). El volante, debido a su masa, acumula inercia y suaviza estas pulsaciones, manteniendo una velocidad de giro más constante y reduciendo las vibraciones. Transforma el movimiento lineal alternativo de los pistones en un movimiento rotacional más uniforme que se aplica a las ruedas.
Además, la superficie del volante motor es una de las superficies de fricción contra las que trabaja el disco de embrague. Actúa como soporte para el conjunto del embrague (la maza se atornilla a él) y es la primera superficie de contacto en la cadena de transmisión de potencia desde el motor hacia el embrague. En su periferia, el volante suele tener una corona dentada sobre la que actúa el motor de arranque para poner en marcha el motor.
Collarín de Empuje
El collarín de empuje, también conocido como rodamiento de desembrague, es una pieza vital en el sistema de accionamiento del embrague. Su función principal es transmitir la fuerza aplicada por el sistema de accionamiento (cable o hidráulico) al mecanismo de presión del embrague (el diafragma o los muelles del plato de presión).
Cuando el conductor pisa el pedal del embrague, este movimiento se traduce en un desplazamiento lineal que empuja el collarín de empuje. El collarín se mueve a lo largo del eje de entrada de la caja de cambios y presiona el centro del diafragma del plato de presión. Esta presión en el centro del diafragma hace que los extremos exteriores del diafragma se levanten, retirando la presión del plato de presión sobre el disco de embrague.
En resumen, el collarín de empuje es el intermediario que permite separar el disco de fricción del conjunto volante-plato de presión cuando se desembraga, y permitir su acoplamiento cuando se suelta el pedal.
Carcasa del Embrague
La carcasa del embrague es la cubierta exterior que aloja y protege todos los componentes internos del sistema de embrague. Generalmente, es una pieza robusta de metal que se fija directamente al volante motor mediante tornillos, formando un conjunto compacto y cerrado. Esta carcasa protege las piezas internas de la suciedad, el polvo, la humedad y otros elementos externos que podrían afectar su funcionamiento y durabilidad.
Dentro de la carcasa se encuentran el mecanismo de presión (diafragma o muelles), el plato de presión y se aloja el disco de embrague cuando el sistema está montado. La carcasa es, en cierto modo, la estructura que mantiene unido el conjunto del embrague.
Mecanismo de Accionamiento (Clutch)
Aunque a veces se usa el término "clutch" para referirse a todo el conjunto del embrague, técnicamente el "mecanismo de accionamiento" o "clutch" en este contexto se refiere al sistema que permite ejercer presión sobre el disco contra el volante. Este mecanismo suele estar integrado dentro de la maza (el plato de presión) y comúnmente utiliza un diafragma elástico de acero o una serie de muelles helicoidales.
Cuando el collarín de empuje presiona el diafragma o los muelles, estos se deforman, liberando la presión que ejercían sobre el plato de presión y, por ende, sobre el disco. Al liberar la presión del collarín (soltar el pedal), el diafragma o los muelles recuperan su forma original, volviendo a ejercer presión sobre el plato y el disco, acoplando el embrague.
¿Qué Piezas Componen un Kit de Embrague?
Cuando llega el momento de reemplazar el embrague de un coche, generalmente no se sustituye una sola pieza, sino un conjunto conocido como kit de embrague. La razón es que las piezas principales (disco, plato, collarín) tienen una vida útil similar y trabajan en conjunto, por lo que si una falla o se desgasta, es probable que las otras también estén cerca del final de su vida útil o puedan verse afectadas por el reemplazo individual. Reemplazar el kit completo asegura un funcionamiento óptimo y prolonga la vida del nuevo sistema.
Un kit de embrague típico se compone de las siguientes tres partes esenciales:
- Mecanismo de Embrague: Este es el conjunto del plato de presión y la carcasa que lo contiene, incluyendo el diafragma o los muelles que aplican la fuerza.
- Disco de Embrague: El disco de fricción que transmite el par entre el volante motor y el eje de la caja de cambios.
- Collarín de Empuje: El rodamiento que permite el accionamiento del mecanismo de presión.
Estos tres componentes son los que sufren el mayor desgaste por fricción y uso. La vida útil de un kit de embrague puede variar significativamente dependiendo del tipo de conducción, el vehículo y las condiciones de uso, pero una estimación general es de alrededor de 100,000 km para un motor de gasolina y hasta 150,000 km para un motor diésel, aunque estas cifras son solo orientativas.
Tipos de Embrague de Coche
Aunque el principio básico de funcionamiento es similar, existen diferentes tipos de embragues, clasificados principalmente por el método que utilizan para transmitir la potencia o por su sistema de accionamiento.
Embrague de Fricción
Este es el tipo más común y extendido en la mayoría de los vehículos con transmisión manual. Su funcionamiento se basa en la fricción entre dos superficies (el disco de embrague y el volante/plato de presión). Dentro de esta categoría, existen varias variantes:
- Embrague de Muelles Helicoidales: Utilizan varios muelles repartidos uniformemente alrededor del plato de presión para aplicar la fuerza sobre el disco. Son un diseño más antiguo, menos común en coches modernos.
- Embrague de Diafragma: La variante más extendida actualmente. Utiliza un diafragma elástico de acero con forma de cono truncado y ranuras radiales que actúa como un gran muelle único. Este diseño es más compacto, ligero y ofrece una presión más uniforme.
- Embrague de Fricción Automático: Se basa en un accionamiento mecánico con contrapesos que actúan de forma automática según la velocidad de giro del motor. Se desacopla a baja velocidad y se acopla al aumentar las revoluciones.
- Embrague de Fricción Semiautomático: Similar al automático, pero requiere la intervención del conductor (generalmente a través del pedal) para el cambio de velocidad, aunque el acoplamiento/desacoplamiento puede tener cierto grado de automatización basado en el diafragma y el collarín.
- Embrague de Discos Múltiples: Utiliza varios discos de fricción apilados en lugar de uno solo. Esto permite transmitir un par motor mucho mayor en un espacio reducido, por lo que se emplean habitualmente en coches de gran potencia, competición o motocicletas.
Embrague Hidráulico
A diferencia de los embragues de fricción que usan contacto mecánico directo, los embragues hidráulicos (o convertidores de par, aunque el texto los nombra como embragues hidráulicos) transmiten el par a través de una masa líquida (aceite). Funcionan mediante dos elementos principales: una turbina (impulsora o corona matriz) conectada al motor y otra turbina (conducida) conectada al eje de entrada de la caja de cambios. El movimiento del motor hace girar la turbina impulsora, que mueve el fluido, y este fluido, a su vez, hace girar la turbina conducida, transmitiendo el par. No hay un acoplamiento físico rígido, lo que permite un deslizamiento inherente y una transición suave de la potencia. Se encuentran principalmente en vehículos con transmisión automática.
Embrague Electromagnético
Este tipo de embrague transmite el par sin necesidad de contacto físico entre los ejes. Utiliza un campo magnético generado por una bobina y un núcleo de hierro. Cuando se aplica corriente eléctrica a la bobina, se crea un campo magnético que atrae o acopla dos partes (una conectada al motor y otra a la transmisión), permitiendo la transmisión de par. Al interrumpir la corriente, el campo magnético desaparece y las partes se desacoplan. Son menos comunes en la transmisión principal de coches convencionales, pero se utilizan en otras aplicaciones automotrices.
Preguntas Frecuentes sobre el Embrague
¿Cuál es la función principal del embrague de un coche?
La función principal del embrague es permitir acoplar y desacoplar el giro del motor de la caja de cambios, lo que posibilita iniciar la marcha del vehículo y realizar cambios de velocidad de forma suave y controlada.
¿Cuáles son las partes esenciales que componen el embrague?
Las partes esenciales del embrague son el disco de embrague, el plato de presión (maza), el volante motor, el collarín de empuje y la carcasa del embrague.
¿Qué se incluye en un kit de embrague al ser reemplazado?
Un kit de embrague típicamente incluye el mecanismo de embrague completo (plato de presión y carcasa), el disco de embrague y el collarín de empuje. Estas son las piezas que sufren desgaste y se reemplazan conjuntamente.
¿Cuántos kilómetros suele durar un embrague?
La durabilidad de un embrague varía, pero como referencia, se estima que puede durar alrededor de 100,000 km en motores de gasolina y hasta 150,000 km en motores diésel, dependiendo siempre del estilo de conducción y las condiciones de uso.
¿Cuáles son los tipos de embrague más comunes?
Los tipos más comunes son el embrague de fricción (con variantes como el de diafragma o discos múltiples), el embrague hidráulico y el embrague electromagnético.
Entender la función y las partes del embrague es clave para cualquier conductor, no solo para comprender cómo opera su vehículo, sino también para identificar posibles problemas y prolongar la vida útil de este componente vital.
