Partes Esenciales del Sistema de Escape

El sistema de escape de un vehículo a motor, ya sea de gasolina, diésel o híbrido, desempeña un papel fundamental y a menudo subestimado. Lejos de ser solo un conducto por donde salen los gases, este complejo conjunto de componentes es vital para el funcionamiento eficiente, la reducción de la contaminación y el confort acústico dentro y fuera del coche. Su función principal es recoger los gases generados en la combustión interna de los cilindros, procesarlos para eliminar o reducir significativamente las sustancias nocivas, disminuir el ensordecedor nivel de ruido del motor y, finalmente, expulsar estos gases depurados de forma segura, lejos de los ocupantes del vehículo.

El motor de combustión interna es, en esencia, la fuente de energía del automóvil. Quema una mezcla precisa de combustible y aire en un proceso que crea gases muy calientes y a alta presión, los cuales impulsan los pistones. Sin embargo, esta combustión también produce gases tóxicos. El sistema de escape actúa como el pulmón y el filtro del coche, evitando que estos gases peligrosos sean liberados directamente a la atmósfera. Sus funciones son múltiples y cruciales: purificar los gases tóxicos y mitigar el estruendo del motor. Imagina un mundo sin sistemas de escape funcionales; los vehículos serían insoportablemente ruidosos y la contaminación del aire, un problema aún mayor. Además, el sistema de escape opera bajo condiciones extremas. Los gases de combustión pueden alcanzar temperaturas de hasta 2.400 °C, lo que exige que sus componentes estén diseñados con precisión y construidos con materiales robustos y resistentes.

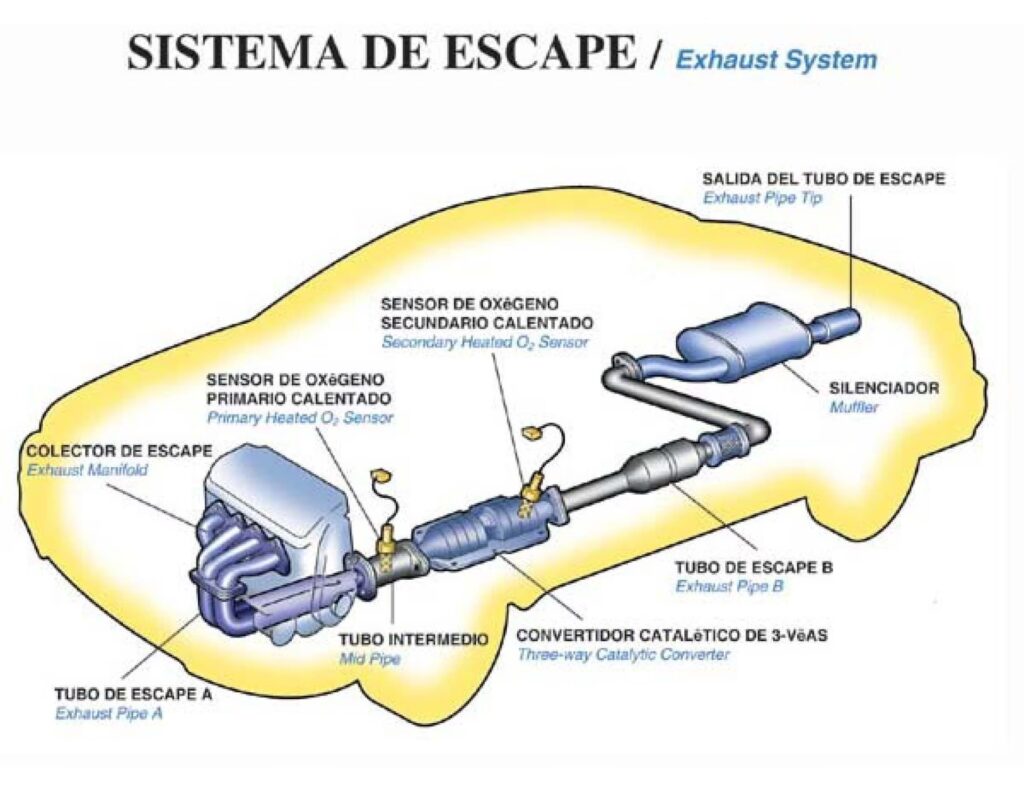

Componentes Clave del Sistema de Escape

El sistema de escape no es una única pieza, sino un conjunto interconectado de componentes, cada uno con una función específica y vital para el rendimiento general del vehículo y el cumplimiento de las normativas ambientales y de ruido. A continuación, detallamos las partes principales que lo componen:

Los Colectores de Escape

Ubicados justo al inicio del sistema de escape, los colectores están directamente conectados a la culata del bloque motor. La culata es la parte superior del motor que cubre la cámara de combustión donde se quema la mezcla de aire y combustible. Los gases residuales de esta combustión salen de cada cilindro y son recogidos por los colectores. Piensa en los colectores como una especie de embudo o manifold que recoge los gases de múltiples fuentes (los cilindros) y los dirige hacia un solo conducto. Una función importante de los colectores es absorber una cantidad considerable del calor inicial y parte del ruido generado por la explosión en los cilindros. Desde los colectores, los gases, aún muy calientes y tóxicos, son enviados a través de un único tubo hacia las siguientes etapas del sistema, alejándose del compartimento del motor y de los ocupantes.

El Catalizador (Convertidor Catalítico)

Quizás una de las piezas más importantes desde el punto de vista ambiental en los vehículos modernos es el convertidor catalítico, o simplemente catalizador. Esta pieza, que a menudo tiene una forma similar a la de un silenciador, es un dispositivo crucial que convierte los gases tóxicos producidos por el motor en sustancias menos nocivas. Principalmente, transforma el monóxido de carbono (CO), un gas altamente venenoso, y los hidrocarburos sin quemar (que contribuyen al smog) en vapor de agua (H₂O) y dióxido de carbono (CO₂). El dióxido de carbono, aunque es un gas de efecto invernadero, es mucho menos tóxico para la salud inmediata que el CO o los hidrocarburos. Los catalizadores más avanzados, conocidos como catalizadores de tres vías, también son capaces de reducir los óxidos de nitrógeno (NOₓ), otro grupo de contaminantes perjudiciales para la salud humana y el medio ambiente. El catalizador está estratégicamente montado en el sistema de escape, típicamente situado entre los colectores de escape y el silenciador, para tratar los gases antes de que lleguen a la atmósfera.

Sistema SCR (Reducción Catalítica Selectiva)

Específicamente relevante para los vehículos con motores diésel modernos, el sistema de Reducción Catalítica Selectiva (SCR) es una tecnología avanzada diseñada para abordar las emisiones de óxidos de nitrógeno (NOₓ), que son un subproducto significativo de la combustión diésel. El sistema SCR utiliza una solución a base de urea, comúnmente conocida como AdBlue o DEF (Diesel Exhaust Fluid). Esta solución se inyecta de forma precisa en el flujo de gases de escape antes de que pasen por un catalizador especial. Al entrar en contacto con los gases calientes, la urea se descompone y produce amoníaco. Es el amoníaco el que, en la superficie del catalizador SCR, reacciona químicamente con los óxidos de nitrógeno, convirtiéndolos en nitrógeno gaseoso (N₂) y vapor de agua (H₂O), sustancias inofensivas que constituyen la mayor parte del aire que respiramos. La implementación de la tecnología SCR ha sido fundamental para que los fabricantes de vehículos diésel puedan cumplir con las cada vez más estrictas normativas de emisiones a nivel mundial. Además de sus beneficios ambientales, una ventaja significativa del SCR para los propietarios es que permite a los ingenieros optimizar el motor para una mayor eficiencia de combustible y rendimiento, ya que el control de las emisiones de NOₓ se realiza en el escape y no compromete la configuración de la combustión interna.

El Sensor de Oxígeno (Sonda Lambda)

Los vehículos modernos equipados con sistemas de inyección electrónica de combustible dependen en gran medida de la información proporcionada por el sensor de oxígeno, también conocido popularmente como sonda lambda. Este sensor está ubicado en el sistema de escape, generalmente en el colector de escape o muy cerca de él, antes del catalizador. Su función es medir la cantidad de oxígeno residual presente en los gases de escape después de la combustión. Esta lectura es crucial porque indica si la mezcla de aire y combustible que entró en los cilindros fue rica (demasiado combustible, poco oxígeno) o pobre (poco combustible, demasiado oxígeno). El sensor envía esta información en tiempo real a la unidad de control del motor (ECU), que actúa como el 'cerebro' del vehículo. Basándose en los datos del sensor de oxígeno, la ECU ajusta continuamente la cantidad de combustible que se inyecta en los cilindros para mantener una relación aire-combustible óptima. Una mezcla estequiométrica (la proporción ideal) es fundamental no solo para lograr la máxima eficiencia de combustible, sino también para permitir que el catalizador funcione de manera eficaz en la purificación de los gases. Un sensor de oxígeno defectuoso puede llevar a un mayor consumo de combustible, un rendimiento deficiente del motor y un aumento de las emisiones contaminantes.

El Silenciador

El proceso de combustión en un motor genera una serie de explosiones rápidas y potentes dentro de los cilindros, lo que produce un ruido considerable, a menudo descrito como "ruido de escape". Si este ruido no fuera atenuado, el funcionamiento de un vehículo sería insoportable. La tarea principal del silenciador es reducir este nivel de ruido a límites aceptables, cumpliendo con las normativas acústicas y mejorando el confort. El silenciador logra esto mediante la manipulación de la energía sonora de los gases de escape a través de dos principios principales: absorción y reflexión del sonido. Internamente, un silenciador suele contener una serie de cámaras, tubos perforados y materiales fonoabsorbentes que fuerzan a los gases a pasar por un camino tortuoso. Estos obstáculos y materiales disipan la energía sonora, convirtiéndola en calor y reduciendo su intensidad. Aunque los convertidores catalíticos también tienen cierto efecto de absorción de sonido, el silenciador es la pieza principal dedicada a esta tarea. Es importante destacar que el sistema de escape, incluido el silenciador, está sujeto a vibraciones inherentes del motor y del propio flujo de gases. Un diseño y montaje cuidadosos, utilizando soportes flexibles, son necesarios para evitar que estas vibraciones se transmitan a la carrocería del vehículo, generando ruidos molestos o daños a largo plazo.

El Resonador

En algunos sistemas de escape, el silenciador por sí solo puede no ser suficiente para eliminar completamente ciertas frecuencias de ruido indeseadas que el motor produce. Aquí es donde entra en juego el resonador. El resonador actúa como un complemento al silenciador, a menudo descrito como un "mini silenciador". Generalmente consiste en un tubo o cámara diseñado específicamente para cancelar o atenuar frecuencias de sonido particulares mediante el principio de interferencia destructiva de ondas sonoras. A diferencia del silenciador principal, que utiliza una combinación de reflexión y absorción para reducir el ruido en un amplio espectro de frecuencias, el resonador está sintonizado para dirigirse a frecuencias específicas que pueden ser particularmente molestas, como el zumbido o el retumbar a ciertas velocidades o revoluciones del motor. El resonador puede estar situado en diferentes puntos del sistema de escape, ya sea antes o después del silenciador principal, dependiendo del diseño específico del vehículo y las frecuencias de ruido que se busquen mitigar.

El Tubo de Escape

Conectando todas las piezas anteriores (colectores, catalizador, SCR si aplica, silenciador y resonador) y transportando los gases a lo largo del sistema, se encuentra el tubo de escape. Este conducto es esencialmente la tubería que guía los gases desde el motor hasta el punto de salida en la parte trasera o lateral del vehículo. El tubo de escape debe ser lo suficientemente robusto para soportar las altas temperaturas de los gases, la corrosión causada por los subproductos de la combustión y las condiciones ambientales externas (agua, sal, suciedad). Comúnmente, el tubo de escape está fabricado en acero. Sin embargo, para una mayor durabilidad y resistencia a la corrosión, especialmente en entornos donde se usa sal en las carreteras, se emplean otros materiales. El acero aluminizado ofrece una mejor resistencia a la corrosión que el acero estándar y es una opción más económica que el acero inoxidable. El acero inoxidable es el material más resistente a la corrosión y, por lo tanto, ofrece la vida útil más larga para el tubo de escape, aunque su coste es superior.

Funciones Adicionales y Mantenimiento

Además de las funciones primarias de purificación y reducción de ruido, el sistema de escape también juega un papel en la contrapresión del motor, lo cual puede afectar sutilmente el rendimiento. Un diseño de escape adecuado equilibra la necesidad de permitir que los gases salgan libremente (para el rendimiento) con la necesidad de mantener una cierta contrapresión para optimizar el ciclo de combustión en algunos motores. La contrapresión es la resistencia al flujo de los gases de escape. Un exceso de contrapresión puede reducir la potencia del motor, mientras que una contrapresión insuficiente puede afectar negativamente el par a bajas revoluciones en ciertos diseños de motor.

El mantenimiento regular del sistema de escape es crucial para su correcto funcionamiento y para la salud del vehículo y del medio ambiente. Inspeccionar visualmente las piezas en busca de óxido, grietas o agujeros es importante. Un agujero o una fuga en cualquier parte del sistema puede resultar en un aumento del ruido, la entrada de gases de escape tóxicos al habitáculo (lo cual es extremadamente peligroso) y un funcionamiento ineficiente del motor que podría no pasar la inspección de emisiones. El catalizador, por ejemplo, puede fallar si el motor no está funcionando correctamente (por ejemplo, si hay fallos de encendido que envían combustible sin quemar al escape) o si se contamina con ciertos aditivos o aceites. Un catalizador obstruido o dañado puede restringir severamente el flujo de gases, causando una pérdida significativa de potencia.

Preguntas Frecuentes sobre el Sistema de Escape

Aquí respondemos algunas preguntas comunes sobre el sistema de escape de los coches:

¿Cuál es la función principal del sistema de escape?

La función principal es recoger los gases tóxicos producidos por la combustión, purificarlos eliminando o reduciendo sustancias nocivas, disminuir el ruido del motor y expulsar los gases limpios lejos de los ocupantes.

¿Qué gases tóxicos elimina el sistema de escape?

El sistema, particularmente a través del catalizador y el SCR (en diésel), elimina o reduce monóxido de carbono (CO), hidrocarburos sin quemar y óxidos de nitrógeno (NOₓ), transformándolos en sustancias menos dañinas como vapor de agua, dióxido de carbono y nitrógeno.

¿Por qué hace tanto ruido un coche sin silenciador?

El motor de combustión interna produce explosiones muy ruidosas. El silenciador está diseñado específicamente para reducir la energía sonora de los gases de escape mediante absorción y reflexión, atenuando el ruido a niveles aceptables. Sin él, el ruido del motor sería ensordecedor.

¿Qué es el catalizador y dónde se encuentra?

El catalizador es una pieza fundamental que convierte gases tóxicos (CO, hidrocarburos, NOₓ) en gases menos nocivos (H₂O, CO₂, N₂). Se encuentra en el sistema de escape, generalmente situado entre el colector de escape y el silenciador.

¿Qué es la sonda lambda y para qué sirve?

La sonda lambda, o sensor de oxígeno, mide la cantidad de oxígeno en los gases de escape. Esta información es utilizada por la unidad de control del motor para ajustar la mezcla de aire y combustible, optimizando la eficiencia del motor y el funcionamiento del catalizador.

¿Qué es el SCR y por qué se usa en motores diésel?

El SCR (Reducción Catalítica Selectiva) es una tecnología que usa una solución de urea (AdBlue) para convertir los óxidos de nitrógeno (NOₓ) producidos por los motores diésel en nitrógeno y agua. Se usa para cumplir con las estrictas normativas de emisiones de NOₓ.

¿De qué material está hecho el tubo de escape?

El tubo de escape puede estar hecho de acero estándar, acero aluminizado (que ofrece mejor resistencia a la corrosión) o acero inoxidable (el más resistente a la corrosión, pero más caro).

¿Puede un sistema de escape dañado afectar el rendimiento del coche?

Sí, un sistema de escape dañado, con fugas o con componentes obstruidos (como un catalizador o silenciador), puede afectar negativamente el rendimiento del motor, aumentar el consumo de combustible y provocar fallos en la inspección de emisiones, además del riesgo de entrada de gases tóxicos al habitáculo.

En resumen, el sistema de escape es mucho más que un simple tubo. Es un sistema sofisticado y vital que contribuye significativamente a la eficiencia del motor, la reducción de la contaminación ambiental y el confort acústico. Conocer sus partes y funciones ayuda a comprender su importancia y la necesidad de un mantenimiento adecuado.
