¿Soldar Paneles de Coche con MIG? Sí, ¡Es Posible!

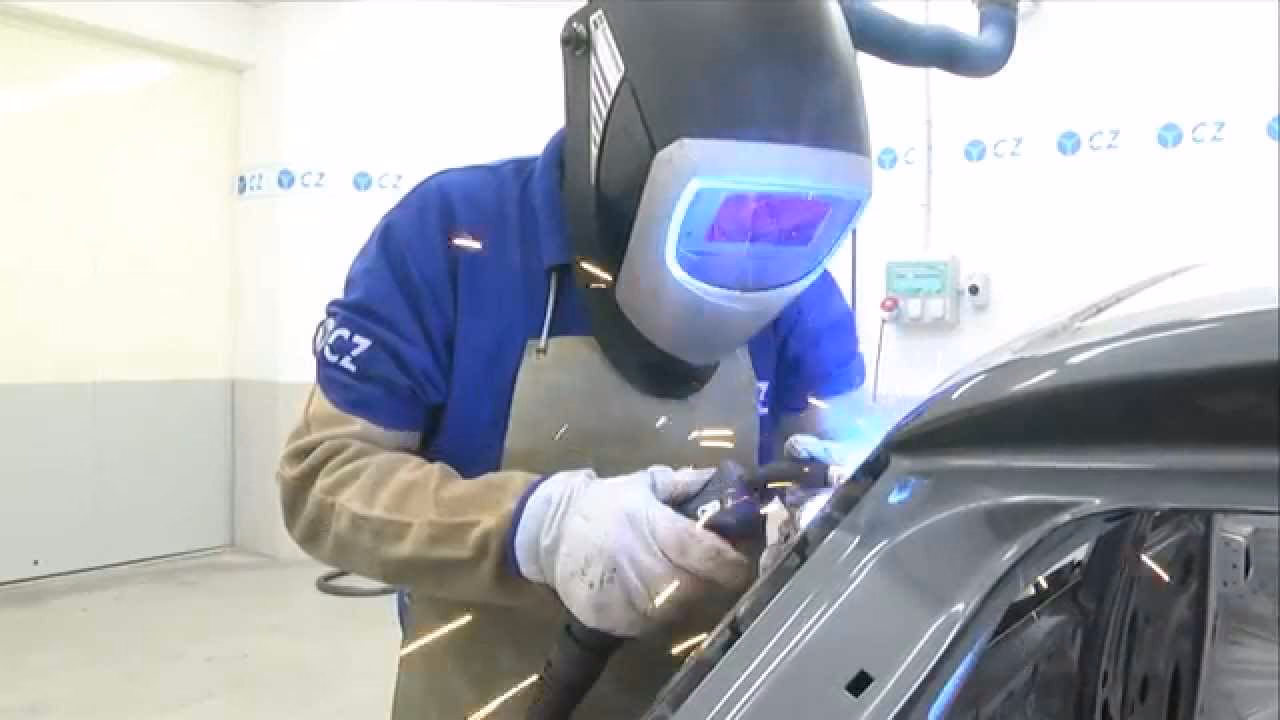

Soldar paneles de carrocería de coche es una tarea común en la restauración, reparación y modificación de vehículos, especialmente los de modelos más antiguos. La chapa metálica automotriz es relativamente delgada, lo que presenta desafíos únicos para los soldadores, particularmente la propensión a la deformación. Sin embargo, con las técnicas adecuadas, la soldadura MIG (Gas Metal Arc Welding) es una excelente opción para este tipo de trabajo, ofreciendo velocidad y versatilidad.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Aunque la reparación de colisiones en coches modernos a menudo implica el reemplazo completo del panel, los vehículos más antiguos suelen requerir soldadura para abordar daños por óxido o para instalar paneles de reparación o modificaciones personalizadas. El óxido es un problema frecuente en los bordes inferiores de los paneles, donde el agua tiende a acumularse. Para muchos coches populares, existen paneles de reparación fabricados en el mercado de repuestos que facilitan este trabajo.

Preparación Crucial Antes de Soldar

En los casos en que no se dispone de un panel de reparación fabricado, se puede crear un panel de parche utilizando procedimientos comunes de trabajo del metal. El primer paso, ya sea con un panel fabricado o uno hecho a medida, es cortar la zona dañada del panel original. Es vital eliminar todo el metal oxidado o deteriorado para asegurar una base sólida para la nueva soldadura.

Una vez retirado el metal dañado, el nuevo panel de parche se solapa con el panel original y se sujeta con pinzas. Es fundamental asegurarse de que el panel de parche esté posicionado con precisión. Con el parche sujeto en su lugar, se utiliza un trazador para marcar la línea de corte en el panel antiguo, siguiendo el contorno del parche. Después de marcar, se retira el parche y se recorta el guardabarros original precisamente sobre la línea trazada.

La preparación de la junta es un paso crítico. Para este tipo de trabajo, se prefieren las soldaduras a tope (butt welds). Una soldadura a tope une dos bordes que se encuentran uno al lado del otro, manteniendo el espesor original del material. Esto es importante porque una junta solapada (lap joint) puede atrapar humedad, lo que podría provocar más daño por óxido en el futuro. Además, es mucho más fácil enderezar el metal después de soldar si todo mantiene el mismo espesor.

Después de recortar, el panel de parche se sujeta cuidadosamente de nuevo en su lugar para verificar el ajuste. Cuanto mejor sea el ajuste de la junta, mejor será la soldadura. Es una buena práctica hacer cualquier ajuste necesario para obtener el mejor ajuste posible, minimizando los huecos entre las piezas.

Técnicas de Soldadura MIG para Chapa Fina

Una vez que los paneles están bien ajustados y sujetos con pinzas, se procede a realizar puntos de soldadura, o punteo. Estos puntos iniciales mantienen las piezas en su lugar antes de realizar la costura completa. Los puntos de soldadura deben espaciarse, idealmente, no más de 2.5 cm (aproximadamente 1 pulgada) de distancia.

Cada soldador tiene sus propias preferencias para la chapa metálica, pero una configuración común para chapa de calibre 19 (aproximadamente 1 mm de espesor) podría usar hilo de aporte ER 70 S-6 de 0.6 mm (0.023 pulgadas) y un gas de protección C-25 (una mezcla de 75% argón y 25% CO2) a un flujo de unos 15 pies cúbicos por hora (cfh). La configuración de voltaje y velocidad de alimentación del hilo dependerá de la máquina específica y del espesor exacto del metal, pero a menudo se busca una configuración que permita soldar 'caliente y rápido' en ráfagas cortas.

Después de colocar los primeros puntos de soldadura, se retiran las pinzas. Si algo está desalineado, la junta se puede trabajar ligeramente con un martillo y tas (hammer and dolly) para asegurar que la costura esté a ras. Luego, la junta se puede 'coser' lentamente.

La clave para minimizar la deformación es añadir ráfagas muy cortas de soldadura, esencialmente añadiendo un nuevo punto al final de cada punto anterior. Es crucial permitir que el panel se enfríe completamente entre las ráfagas de soldadura. El control del calor es fundamental para evitar que la chapa fina se deforme. No intentes soldar una costura continua larga de una sola vez.

La cantidad de 'stickout' del hilo desde la pistola también influye. El 'stickout' es la longitud del hilo sin fundir que sobresale de la punta de contacto. Un mayor 'stickout' tiende a enfriar la soldadura. Mantener el 'stickout' alrededor de 1.2 cm (1/2 pulgada) puede ser útil para controlar el calor en chapa fina.

Ajustes y Parámetros Típicos

Para soldar chapa de carrocería, que es delgada, a menudo se configura la máquina MIG para soldar un poco más 'caliente' de lo que se recomendaría para costuras continuas en materiales más gruesos. Esto permite que el arco sea rápido y concentrado, minimizando la dispersión de calor. Por ejemplo, para acero de calibre 19, se podría usar un voltaje alrededor de '5' en un dial (si la máquina usa una escala numérica) y una velocidad de alimentación de hilo alrededor de '45'. Sin embargo, siempre es mejor consultar la tabla de parámetros de su máquina soldadora específica y hacer pruebas en chatarra del mismo material y espesor.

El gas de protección C-25 (75% argón / 25% CO2) es la mezcla más recomendada para soldadura MIG en chapa automotriz. Produce la menor cantidad de salpicaduras, el mejor aspecto del cordón y, lo más importante, no promueve el 'quemado' (burn-through) en metales delgados. El 100% CO2 proporciona una penetración más profunda pero aumenta las salpicaduras y deja un cordón más áspero.

El hilo de aporte ER70S-6 es muy común y adecuado para aceros al carbono. Para otros materiales como acero inoxidable o aluminio, se debe usar un hilo de aporte específico para ese material.

Posiciones de Soldadura y Técnicas Adicionales

La soldadura automotriz a menudo requiere trabajar en diferentes posiciones. La posición plana es la más fácil y común para paneles de carrocería y pisos. Para una soldadura a tope en plano, la pistola se mantiene a 90 grados respecto a la pieza, con un ángulo de avance de 5 a 15 grados. Un ligero movimiento de vaivén puede ayudar a rellenar huecos o en pasadas múltiples (aunque para chapa fina se buscan pasadas únicas y cortas).

La posición horizontal se usa a menudo para largueros del chasis. Debido a la gravedad, el ángulo de trabajo debe bajarse ligeramente (0 a 15 grados) para evitar que el metal de aporte cuelgue. El ángulo de avance es similar al de la posición plana.

La posición vertical (tanto ascendente como descendente) es más difícil y se usa para pilares o estribos. Soldar vertical descendente es mejor para metales delgados debido a la menor penetración y mayor velocidad de avance. Soldar vertical ascendente permite más control del charco de soldadura pero requiere más habilidad para evitar que el metal se caiga. Reducir el voltaje y el amperaje en un 10-15% respecto a la soldadura plana puede ser útil en posiciones verticales.

La posición sobre cabeza es la más difícil y debe evitarse si es posible. Se usa para componentes debajo del vehículo. Si es necesario, se deben reducir los parámetros de soldadura (mínimo 10-15%) y mantener velocidades de avance rápidas para evitar que el charco de soldadura caiga. Las soldaduras cortas o 'stitch welds' son preferibles.

Acabado Post-Soldadura

Una vez que los paneles están completamente unidos mediante la técnica de 'costura', se retira el exceso de soldadura. Esto se hace típicamente con una amoladora de disco. Es importante no sobrecalentar el panel durante el esmerilado, ya que el calor de la fricción también puede causar deformación.

Después de eliminar la mayor parte de la soldadura, cualquier área baja puede levantarse trabajando cuidadosamente con el martillo y tas. Esta es una habilidad crucial en el trabajo de carrocería para devolver el metal a su forma original y aplanar cualquier distorsión causada por el calor. Luego, el área se lija con discos de grano progresivamente más fino (por ejemplo, 36, 50, 120) para suavizar la superficie. El lijado final a menudo se realiza con una lijadora orbital.

Si es necesario, se puede usar una pequeña cantidad de masilla plástica para rellenar cualquier imperfección menor antes de imprimar y pintar. Una reparación bien hecha utilizando estas técnicas debería durar décadas.

Considerando TIG para Paneles de Carrocería

Aunque este artículo se centra en MIG, es importante mencionar que la soldadura TIG también se utiliza eficazmente para paneles de carrocería, especialmente en trabajos de alta calidad o donde se busca un cordón mínimo. El proceso TIG permite un control muy preciso del calor y del metal de aporte, lo que resulta en un cordón de soldadura muy pequeño que es idealmente no más de 1.5 veces el espesor del material. Estos cordones TIG suelen ser muy blandos y fáciles de trabajar con martillo y tas, lo que facilita la corrección de cualquier distorsión.

Los pasos iniciales de preparación (corte, ajuste, punteo) son similares tanto para MIG como para TIG. La principal diferencia radica en la técnica de soldadura en sí y el equipo utilizado (antorcha TIG, tungsteno, gas argón puro). La soldadura TIG, aunque más lenta que MIG, a menudo produce un acabado que requiere menos trabajo de acabado.

Consejos Generales de Soldadura Automotriz

• Práctica: Antes de soldar en tu coche, practica en chatarra del mismo material y espesor.
• Limpieza: Limpia la superficie base y la junta lo mejor posible. La suciedad, el óxido, la pintura o el aceite afectarán negativamente la calidad de la soldadura.
• Seguridad: Siempre usa equipo de protección personal adecuado, incluyendo casco de soldar, guantes y ropa ignífuga.
• Equipo Correcto: Asegúrate de que tu soldadora MIG sea adecuada para el espesor de la chapa que vas a soldar. Muchas máquinas modernas tienen ajustes preestablecidos o tablas de referencia que facilitan la configuración.
• Ventilación: Trabaja en un área bien ventilada o utiliza un extractor de humos.

Preguntas Frecuentes sobre Soldar Paneles de Coche con MIG

¿Es la soldadura MIG adecuada para la chapa fina de los coches?

Sí, la soldadura MIG es muy adecuada para la chapa fina de los coches (generalmente entre calibre 24 y 19). Es más rápida y fácil de aprender que TIG para muchos trabajos de reparación general, y con las técnicas correctas (especialmente el punteo y la costura corta), se puede minimizar la deformación.

¿Cómo evito que el panel se deforme al soldar con MIG?

La clave es controlar el calor. Utiliza la técnica de 'punteo' y 'costura', aplicando soldaduras muy cortas (ráfagas o puntos) y permitiendo que el metal se enfríe entre cada aplicación. No intentes soldar una costura larga y continua. Usa la configuración de voltaje y velocidad de hilo adecuada para el espesor, buscando un arco rápido.

¿Qué tipo de hilo de soldadura y gas de protección debo usar para chapa de coche?

Para acero al carbono (la chapa más común), un hilo ER70S-6 de 0.6 mm (0.023 pulgadas) es una elección común. El gas de protección recomendado es C-25 (75% Argón / 25% CO2), ya que minimiza las salpicaduras y el riesgo de quemado en materiales delgados.

¿Necesito un soldador MIG especial para trabajos de carrocería?

Necesitas un soldador MIG que pueda manejar con precisión los bajos amperajes y voltajes necesarios para la chapa fina. Muchas máquinas modernas tienen ajustes específicos o tecnología como 'Auto-Set' que facilitan la configuración para diferentes espesores. La capacidad de usar hilo delgado (0.6 mm) es importante.

¿Puedo soldar óxido con MIG?

No, no debes soldar directamente sobre el óxido. El óxido (y cualquier pintura, grasa o suciedad) debe eliminarse por completo antes de soldar. Soldar sobre óxido resultará en una soldadura débil y porosa. Debes cortar todo el metal dañado y soldar metal limpio a metal limpio.

¿Qué es la técnica de 'punteo' o 'tacking'?

Es hacer pequeños puntos de soldadura a intervalos regulares a lo largo de la junta para sujetar las piezas antes de realizar la soldadura final. Esto ayuda a mantener la alineación y a distribuir el calor.

¿Qué hago después de soldar?

Después de soldar, se retira el exceso de material de soldadura con una amoladora. Luego, se utiliza un martillo y un tas para aplanar y dar forma al panel, corrigiendo cualquier pequeña deformación. Finalmente, se lija el área para prepararla para la masilla (si es necesaria), imprimación y pintura.

En resumen, soldar paneles de carrocería de coche con MIG es una habilidad valiosa y totalmente factible para reparaciones y restauraciones. Requiere práctica, paciencia y un buen control del calor, pero siguiendo las técnicas adecuadas, se pueden lograr resultados duraderos y de alta calidad.

Si quieres conocer otros artículos parecidos a ¿Soldar Paneles de Coche con MIG? Sí, ¡Es Posible! puedes visitar la categoría Automóviles.
