Guía: Orientación y Polaridad LED

La iluminación LED ha revolucionado el mundo automotriz, ofreciendo mayor eficiencia, durabilidad y una luz más potente y nítida en comparación con las bombillas halógenas tradicionales. Sin embargo, para aprovechar al máximo sus beneficios y, lo que es más importante, garantizar la seguridad en la carretera, es fundamental entender dos aspectos cruciales de su instalación: la correcta orientación de los faros LED y la polaridad de los diodos.

La Crucial Orientación de tus Faros LED

Una de las preguntas más frecuentes al instalar bombillas LED en los faros es: ¿en qué dirección deben apuntar los chips LED? La respuesta es vital porque, a diferencia de las bombillas halógenas que emiten luz en 360 grados desde un filamento central, los LED son fuentes de luz "direccionales". Esto significa que emiten luz en una dirección específica.

Si los chips LED de tu nueva bombilla no están correctamente alineados dentro del proyector o reflector del faro de tu vehículo, la luz no interactuará de la manera esperada con la óptica diseñada para una fuente de luz más omnidireccional como el halógeno. El resultado inmediato es un patrón de haz de luz deficiente, una salida de luz percibida como pobre (a pesar de la potencia teórica de la bombilla) y, lo más peligroso, un deslumbramiento excesivo para los demás conductores.

Orientación para Bombillas de Filamento Único

Para las bombillas de un solo filamento (como las luces bajas o las luces altas por separado), la regla general es que los diodos (los chips LED) deben orientarse siempre de lado a lado. Esto significa que debes tener un conjunto de LED apuntando hacia la posición de las 3 en punto y el otro conjunto apuntando hacia la posición de las 9 en punto, si imaginas el faro como la esfera de un reloj.

Esta orientación lateral permite que la luz se distribuya de manera más uniforme en los 360 grados dentro de la carcasa del faro. Al hacerlo, la luz puede ser capturada y dirigida correctamente por el reflector o la lente del proyector, creando un patrón de haz de luz limpio, enfocado y sin puntos oscuros o dispersión innecesaria. Un patrón de luz correcto no solo mejora tu visibilidad, sino que también asegura que no estás cegando a los vehículos que vienen en sentido contrario, cumpliendo con las normativas de seguridad vial.

Orientación en Sistemas de Doble Haz

Para los sistemas de faros que utilizan una única bombilla para proporcionar tanto la luz baja como la luz alta (bombillas de doble haz), se aplica la misma orientación de lado a lado. Las bombillas de doble haz suelen tener dos conjuntos de chips LED en cada lado del cuerpo de la bombilla, a menudo con un conjunto dedicado a la luz baja y otro a la luz alta (o una combinación que cambia la intensidad/patrón). A pesar de tener múltiples chips, la orientación general de las placas donde se montan los chips debe ser lateral (3 y 9 en punto) para asegurar que ambos haces, el bajo y el alto, interactúen correctamente con la óptica del faro.

Verificación y Ajuste

Es importante destacar que, en muchos casos, las bombillas LED de calidad vienen preconfiguradas con un ángulo de funcionamiento óptimo de fábrica. Sin embargo, debido a las variaciones en el diseño de las carcasas de los faros de diferentes vehículos, es crucial verificar la orientación de la bombilla inmediatamente después de instalarla físicamente en el alojamiento, pero antes de conectar completamente el cableado. Muchas bombillas LED de posventa incluyen un collar ajustable que permite girar el cuerpo de la bombilla y fijarlo en la orientación correcta una vez que se logra el patrón de luz ideal. Consulta la guía o instrucciones específicas de tu bombilla para saber cómo realizar este ajuste si es necesario.

Una orientación correcta no es solo una cuestión de rendimiento, sino de seguridad. Un haz de luz mal dirigido puede hacer que tu vehículo sea peligroso para otros en la carretera.

La Fundamental Polaridad de los LED

Dejando a un lado la orientación específica de los faros por un momento, hablemos de una característica eléctrica fundamental de los diodos LED en general: la polaridad. Al igual que una batería tiene un terminal positivo (+) y uno negativo (-), los diodos emisores de luz también tienen una dirección específica en la que la corriente eléctrica debe fluir para que emitan luz.

Conectar un LED con la polaridad invertida no solo impedirá que funcione, sino que en algunos casos (aunque menos común en aplicaciones de bajo voltaje como las automotrices modernas), podría potencialmente dañarlo. Es esencial comprender qué es la polaridad de un LED y cómo identificarla para realizar una conexión eléctrica adecuada, ya sea en un faro, una luz interior, una luz de señalización o cualquier otra aplicación LED en tu vehículo.

¿Qué es la Polaridad de un LED?

La polaridad en un LED se refiere a la distinción entre sus dos terminales eléctricos: el ánodo y el cátodo. El ánodo es el terminal positivo, y el cátodo es el terminal negativo. Para que el LED se ilumine, la corriente eléctrica debe fluir desde el ánodo (conectado al polo positivo de la fuente de alimentación) hacia el cátodo (conectado al polo negativo de la fuente de alimentación). Piensa en ello como un interruptor de un solo sentido para la electricidad.

Si la conexión se invierte, el diodo bloquea el flujo de corriente (o permite un flujo mínimo en la dirección inversa, dependiendo del tipo de diodo y el voltaje), y, por lo tanto, el LED no se enciende. Esta característica es fundamental para su funcionamiento como diodo.

Cómo Identificar la Polaridad del LED

Afortunadamente, la mayoría de los LED discretos (los componentes individuales con patas de conexión) y muchos módulos LED incorporan características físicas que facilitan la identificación de la polaridad. Aquí tienes las formas más comunes de determinar cuál es el ánodo (+) y cuál es el cátodo (-):

1. Longitud de las Patas: En los LED nuevos con patas de conexión flexibles (los que parecen pequeñas bombillas de plástico con dos cables saliendo), la pata más larga es casi siempre el ánodo (positivo), y la pata más corta es el cátodo (negativo). Esta es una convención de fabricación muy extendida.

2. Borde Plano o Muesca: En el cuerpo de plástico redondo de algunos LED (especialmente los de 3mm o 5mm), a menudo hay un pequeño borde plano o una muesca en un lado. Este borde plano o muesca indica la ubicación del cátodo (negativo).

3. Estructura Interna: Si observas el interior del LED a través del plástico transparente, a menudo verás dos estructuras metálicas. La estructura más grande o con forma de "bandera" dentro del LED suele estar conectada al cátodo (negativo), mientras que la estructura más pequeña, a menudo con forma de poste delgado, está conectada al ánodo (positivo).

4. Marcas de Color: Aunque menos común en LED genéricos para proyectos, algunos fabricantes pueden usar marcas de color o símbolos en el cuerpo del LED o en su empaque para indicar la polaridad. Siempre es buena idea revisar la hoja de datos del fabricante si estás trabajando con un LED específico.

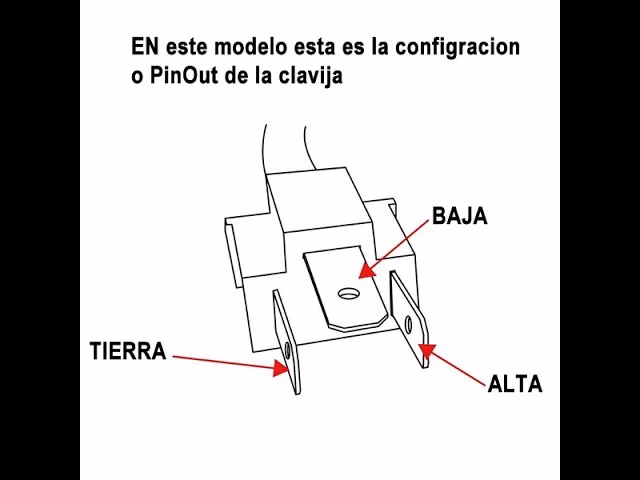

En el contexto de bombillas LED de reemplazo para faros o luces interiores de coche, la polaridad suele estar manejada por el diseño del conector (que a menudo solo encaja de una manera) o por circuitos integrados dentro de la bombilla que pueden rectificar la corriente. Sin embargo, al trabajar con tiras de LED, módulos o al realizar cableados personalizados, identificar y respetar la polaridad es absolutamente esencial.

Tabla Comparativa: Identificación de Polaridad LED

La Importancia Combinada

Entender y aplicar correctamente tanto la orientación (para faros) como la polaridad (para cualquier LED) es fundamental para el éxito de cualquier proyecto de iluminación LED en tu vehículo. La polaridad garantiza que el LED funcione; la orientación asegura que la luz se proyecte de manera efectiva y segura.

Ignorar la orientación en los faros puede resultar en una iluminación deficiente que no mejora tu visión nocturna y, peor aún, causa un deslumbramiento peligroso para otros. Ignorar la polaridad en cualquier LED simplemente hará que no se encienda, lo que puede llevar a frustrantes sesiones de resolución de problemas si no sabes por dónde empezar.

Preguntas Frecuentes sobre LED en Automoción

Aquí respondemos algunas dudas comunes relacionadas con la instalación y funcionamiento de LEDs en vehículos:

• ¿Puede una polaridad incorrecta dañar mi LED? Generalmente, conectar un LED con polaridad inversa en voltajes bajos como los de un vehículo (12V) no lo dañará permanentemente; simplemente no se encenderá porque el diodo bloquea la corriente. Sin embargo, aplicar un voltaje inverso excesivamente alto podría dañar el diodo. En la mayoría de las aplicaciones automotrices estándar, el riesgo de daño es bajo, pero el LED no funcionará.
• ¿La orientación incorrecta de un faro LED puede dañar el faro? La orientación por sí sola no dañará el faro. El problema es óptico: la luz no se dirige correctamente. Sin embargo, si la bombilla LED es muy potente y su disipador de calor no puede ventilar adecuadamente debido a una instalación incorrecta (aunque esto está más relacionado con la instalación física que con la orientación de los chips), el calor excesivo podría, en teoría, afectar componentes plásticos cercanos, aunque esto es poco común con bombillas de calidad instaladas correctamente.
• ¿Todas las bombillas LED de coche tienen polaridad? Sí, el diodo emisor de luz en sí mismo siempre tiene polaridad. Las bombillas de reemplazo para coches a menudo incluyen circuitos (como puentes rectificadores) que permiten que la bombilla funcione independientemente de cómo se conecten los cables de alimentación del vehículo (ya que algunos vehículos pueden tener polaridad invertida en ciertos conectores accesorios), pero el LED interno sigue siendo polarizado. Sin embargo, al trabajar con componentes LED básicos o tiras de LED, la polaridad debe respetarse estrictamente.
• ¿Necesito ajustar la altura de mis faros después de instalar LED? Absolutamente sí. Después de asegurar la correcta orientación de los chips LED (el "patrón" de luz dentro del faro), el siguiente paso crucial es ajustar la altura y la alineación horizontal del haz de luz proyectado en la carretera. Esto se hace generalmente con los tornillos de ajuste en la parte trasera de la carcasa del faro, apuntando la luz a la altura correcta según las regulaciones locales y las especificaciones del vehículo. La correcta orientación de la bombilla es el primer paso para obtener un buen patrón, pero el ajuste final es necesario para que ese patrón apunte al lugar correcto.

En resumen, prestar atención a la orientación de los chips LED en los faros garantiza que la luz se dirija correctamente, proporcionando una visibilidad óptima para ti y evitando deslumbrar a otros conductores. Comprender la polaridad de un LED es fundamental para asegurar que cualquier componente LED que instales reciba energía correctamente y funcione como debe. Ambos aspectos son clave para una instalación exitosa y segura de iluminación LED en tu automóvil.
