¿Imanes en tu alternador? La verdad revelada

Cuando piensas en el corazón eléctrico de tu vehículo, el alternador es uno de los primeros componentes que vienen a la mente. Es el encargado de mantener cargada la batería y de alimentar todos los sistemas eléctricos mientras el motor está en marcha. Pero, ¿te has preguntado alguna vez si este dispositivo crucial contiene imanes? La respuesta, como suele ocurrir en el mundo de la ingeniería automotriz, es un poco más matizada de lo que parece a simple vista.

Para entender si hay imanes, primero debemos comprender el principio fundamental de cómo funciona un alternador. Se basa en la Ley de Faraday, que establece que un conductor que se mueve dentro de un campo magnético, o un campo magnético que se mueve cerca de un conductor, desarrolla una fuerza electromotriz (FEM). En un alternador, esto se logra típicamente haciendo girar un imán o un electroimán, conocido como rotor, dentro de un conjunto estacionario de conductores enrollados en bobinas, llamado estator.

El Principio de Funcionamiento: Creando Corriente Alterna

El rotor, al girar, crea un campo magnético rotatorio. Este campo magnético 'corta' las bobinas del estator. A medida que los polos magnéticos del rotor (norte y sur) pasan sucesivamente por las bobinas del estator, inducen una tensión (FEM) en ellas. La polaridad de esta FEM se invierte cada vez que un polo magnético de polaridad opuesta pasa por la bobina. Este proceso genera una tensión de corriente alterna (AC) en las bobinas del estator.

Dado que las corrientes generadas en las bobinas del estator varían en sincronía con la posición del rotor giratorio, un alternador es, por definición, un generador síncrono. La frecuencia de la corriente alterna producida depende directamente del número de polos magnéticos en el rotor y de la velocidad a la que gira el rotor.

¿Imanes Permanentes o Electroimanes? Aquí está la clave

Aquí es donde respondemos directamente a la pregunta inicial. El campo magnético del rotor puede ser producido de dos maneras principales:

1. Mediante imanes permanentes.
2. Mediante un electroimán formado por una bobina de campo.

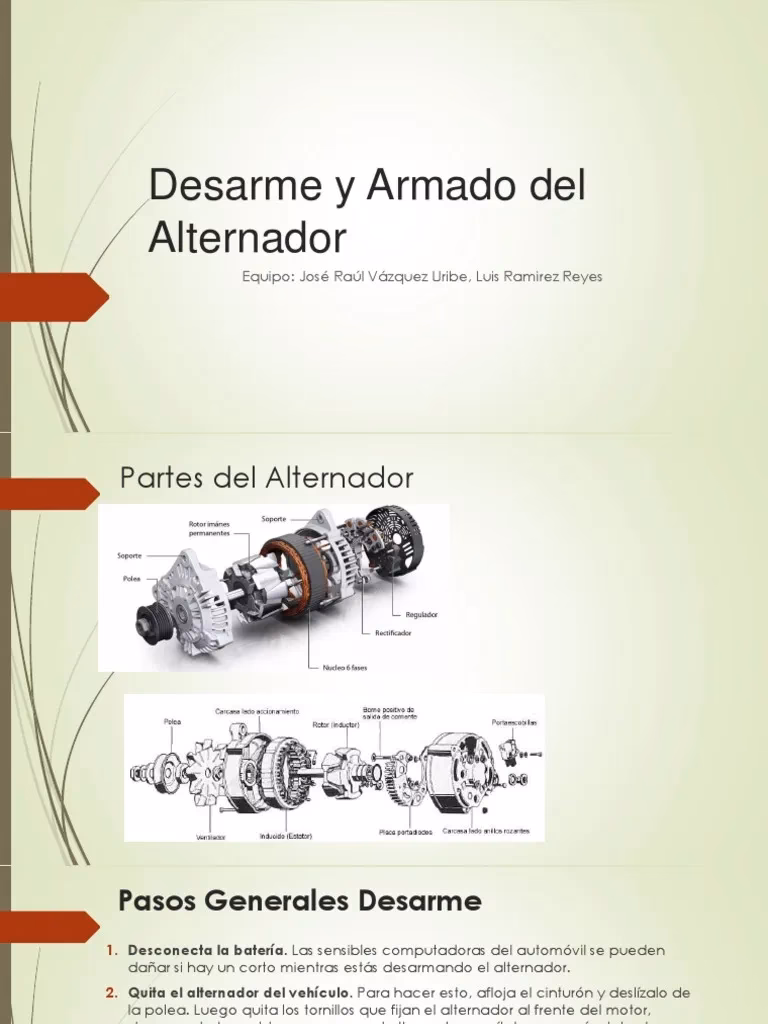

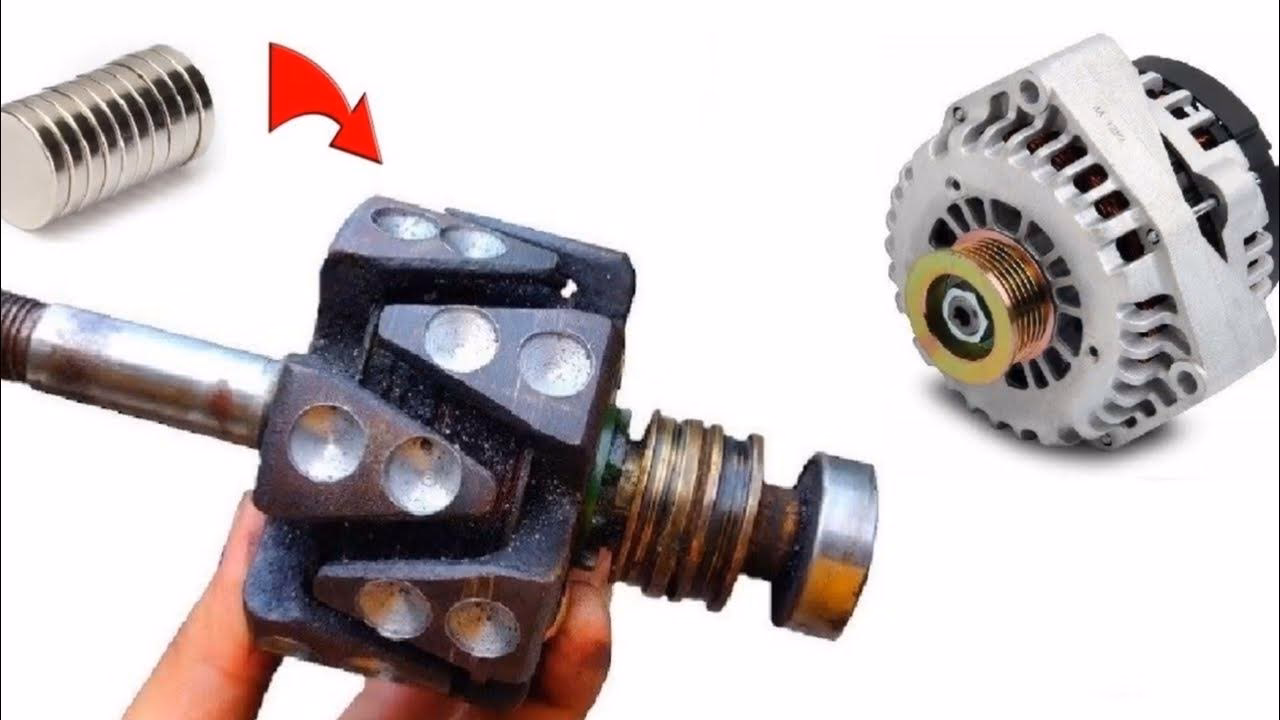

Los alternadores que utilizan imanes permanentes para crear su campo magnético persistente se conocen específicamente como magnetos o alternadores de imán permanente (PMA por sus siglas en inglés). Estos dispositivos tienen la ventaja de no requerir una corriente eléctrica para generar el campo magnético del rotor, lo que evita las pérdidas de energía asociadas a la magnetización.

Sin embargo, hay una limitación importante con los alternadores de imán permanente: su tamaño y costo pueden ser restrictivos debido al material magnético necesario. Además, y crucial para las aplicaciones automotrices, el campo magnético de un imán permanente es constante. Esto significa que la tensión de salida del alternador varía directamente con la velocidad de giro del generador. En un vehículo, la velocidad del motor (y por lo tanto del alternador) cambia constantemente, por lo que una tensión de salida variable no es ideal para alimentar sistemas eléctricos sensibles y cargar una batería de manera eficiente.

El Enfoque Típico en Automoción: El Electroimán

Por esta razón, los alternadores automotrices modernos utilizan predominantemente un rotor con una bobina de campo (un electroimán). La gran ventaja de usar un electroimán es que permite controlar la intensidad del campo magnético que genera. Al variar la cantidad de corriente eléctrica que fluye a través de la bobina de campo del rotor, se puede variar la fuerza del campo magnético.

Esta capacidad de control es fundamental. Un dispositivo llamado regulador de voltaje (VR) monitorea constantemente la tensión de salida del alternador. Si la tensión de salida disminuye (por ejemplo, debido a que se encienden más accesorios eléctricos y aumenta la demanda), el regulador de voltaje aumenta la corriente que se envía a la bobina de campo del rotor. Esto fortalece el campo magnético, lo que a su vez induce una mayor tensión en las bobinas del estator, devolviendo la tensión de salida a su valor objetivo. Si la tensión de salida es demasiado alta, el regulador reduce la corriente de campo. De esta manera, el regulador de voltaje mantiene la tensión de salida del alternador constante, independientemente de la velocidad del motor o de la carga eléctrica del vehículo.

Métodos de Excitación del Campo Magnético

La forma en que se alimenta la bobina de campo del rotor (la 'excitación') puede variar:

• Generador DC Directamente Conectado: Un pequeño generador de corriente continua (DC) en el mismo eje proporciona la corriente inicial para excitar las bobinas de campo del alternador principal.
• Auto-excitación: Muchos alternadores modernos, especialmente los automotrices, utilizan el magnetismo residual en el núcleo de hierro para generar una pequeña tensión inicial. Esta tensión se rectifica y se usa para alimentar la bobina de campo, permitiendo que el alternador 'construya' su tensión de salida hasta el nivel nominal. Una vez en funcionamiento, la corriente de campo se suministra con tensión rectificada del propio alternador principal.
• Generador AC Directamente Conectado (Alternadores Brushless): En los alternadores sin escobillas (brushless), un pequeño alternador 'excitador' en el mismo eje genera una corriente alterna. Esta CA se rectifica a DC mediante un conjunto de diodos (el rectificador giratorio) montado en el rotor, y esta DC alimenta la bobina de campo del alternador principal.

Alternadores Sin Escobillas (Brushless)

Los alternadores sin escobillas son una variante interesante que elimina la necesidad de escobillas para suministrar corriente al rotor. Están compuestos esencialmente por dos alternadores acoplados en el mismo eje. El alternador más pequeño, llamado excitador, tiene bobinas de campo estacionarias y un inducido (bobinas de potencia) giratorio. El alternador principal tiene la configuración opuesta: un campo giratorio y un inducido estacionario.

La corriente de campo del excitador (que es estacionaria) controla la salida del inducido giratorio del excitador (que es CA). Esta CA del excitador se rectifica a DC mediante diodos que giran con el rotor (el conjunto rectificador giratorio). Esta DC es la que alimenta la bobina de campo giratoria del alternador principal. De esta forma, una pequeña corriente DC estacionaria controla indirectamente la gran salida de corriente del alternador principal, sin necesidad de escobillas ni anillos colectores para la corriente de campo principal.

Estructura Típica: Rotor Giratorio vs. Inducido Giratorio

Aunque existen ambas configuraciones, la más común en alternadores, especialmente en aplicaciones de potencia considerable, es el tipo de campo giratorio. Aquí, el campo magnético (ya sea imán permanente o electroimán) está en el rotor, que es la parte que gira. Las bobinas donde se induce la tensión (el inducido o armadura) están estacionarias en el estator.

La principal ventaja de esta configuración es que las conexiones al rotor (para la corriente de campo del electroimán o simplemente para el soporte del imán permanente) manejan mucha menos corriente y tensión que las conexiones al inducido. Las conexiones a un inducido giratorio que genera alta tensión y corriente requerirían anillos colectores y escobillas más grandes y costosos, y serían más difíciles de aislar para altas tensiones. Con el campo giratorio, solo se necesitan dos anillos colectores (para la corriente de campo DC si usa electroimán) o ninguna conexión eléctrica si usa imanes permanentes (aunque esto es menos común en alta potencia).

Clasificaciones Adicionales

Además de por su excitación (imanes o bobina de campo) y tipo de rotación (campo o inducido), los alternadores se clasifican por:

• Número de Fases: Pueden ser monofásicos o polifásicos (dos, tres, seis o más fases). Los alternadores automotrices son casi universalmente trifásicos, lo que proporciona una potencia más suave y eficiente después de la rectificación.
• Método de Enfriamiento: Muchos se enfrían por aire forzado por un ventilador en el eje. Algunos, en aplicaciones de alta demanda (como autobuses o coches de lujo), pueden ser enfriados por aceite o agua.
• Aplicación: Automotriz, central eléctrica, marina, etc.

Tabla Comparativa: Alternador con Electroimán vs. Alternador de Imán Permanente (PMA)

Preguntas Frecuentes sobre Imanes y Alternadores

¿Todos los alternadores tienen imanes permanentes?

No. Aunque algunos alternadores (llamados magnetos o PMAs) utilizan imanes permanentes en su rotor, la mayoría de los alternadores, especialmente los automotrices, utilizan electroimanes (bobinas de campo) en el rotor para permitir el control del voltaje de salida.

¿Por qué los coches usan alternadores con bobina de campo en lugar de imanes permanentes?

El uso de una bobina de campo permite controlar la intensidad del campo magnético, lo que a su vez permite que el regulador de voltaje mantenga la tensión de salida del alternador constante, independientemente de la velocidad del motor. Esto es esencial para el funcionamiento estable de los sistemas eléctricos del vehículo y la carga adecuada de la batería.

¿Qué es un alternador sin escobillas y usa imanes?

Un alternador sin escobillas típicamente usa electroimanes (bobinas de campo) tanto en el excitador como en el alternador principal. La diferencia clave es cómo se suministra la corriente al campo giratorio del alternador principal (a través de un rectificador giratorio en lugar de escobillas), no necesariamente que use imanes permanentes.

¿Puede fallar el 'imán' de un alternador?

Si el alternador usa una bobina de campo (electroimán), lo que puede fallar es la bobina misma (circuito abierto o cortocircuito), los anillos colectores o las escobillas que suministran corriente a la bobina. Si es un alternador de imán permanente, los imanes pueden perder magnetismo con el tiempo o debido al calor extremo, aunque esto es menos común en condiciones normales de funcionamiento.

¿Cómo se relaciona la velocidad del alternador con la frecuencia?

La frecuencia (f) de la corriente alterna generada por un alternador está directamente relacionada con la velocidad de rotación (N) y el número de polos (P) del rotor. La relación es N = 120 * f / P. A mayor velocidad o mayor número de polos, mayor es la frecuencia.

En conclusión, si bien existen alternadores que utilizan imanes permanentes, los que encontramos comúnmente en los automóviles modernos operan con un electroimán en su rotor. Esta diferencia fundamental permite un control preciso del voltaje de salida, adaptándose a las cambiantes demandas del sistema eléctrico del vehículo y a la velocidad del motor. La presencia de un campo magnético es esencial, pero su origen (permanente o electromagnético) define el tipo de alternador y sus características de rendimiento.
