Comprueba tu Cargador Móvil con Multímetro

Asegurarse de que un cargador de batería funcione correctamente es fundamental para garantizar una carga segura y eficiente de los dispositivos. Este proceso, que implica medir el voltaje y la corriente de salida del cargador, permite identificar a tiempo posibles problemas que podrían afectar el rendimiento de la batería o incluso dañar el dispositivo conectado. La herramienta esencial para llevar a cabo esta verificación es el multímetro, un instrumento versátil capaz de medir diversas magnitudes eléctricas.

Probar un cargador de batería con un multímetro es un procedimiento relativamente sencillo que cualquier usuario puede realizar con las precauciones adecuadas. El objetivo principal es comparar las lecturas obtenidas con las especificaciones nominales del cargador para determinar si está entregando la energía esperada.

¿Cómo Probar un Cargador de Batería Usando un Multímetro?

Para probar un cargador de batería, el primer paso es configurar correctamente el multímetro. Deberás ajustarlo para medir voltaje en corriente continua (CC), lo cual suele estar indicado por una “V” seguida de una línea recta. Una vez configurado, conecta las sondas del multímetro a los terminales de salida del cargador. La sonda negra generalmente se conecta al terminal negativo y la sonda roja al terminal positivo. Es crucial respetar esta polaridad para obtener una lectura correcta.

Una vez conectadas las sondas, enciende el cargador enchufándolo a una toma eléctrica. Observa la lectura en la pantalla del multímetro. Esta lectura de voltaje debe coincidir o ser muy cercana al voltaje nominal especificado en el cargador (por ejemplo, 5V para un cargador de móvil típico). Si la lectura es significativamente diferente, podría ser un indicio de que el cargador no está funcionando correctamente.

Para probar la corriente, la configuración del multímetro cambia. Deberás ajustarlo para medir amperios (A) y, lo más importante, conectarlo en serie con el cargador y una carga (como una batería o un dispositivo que requiera carga). Esto significa que el flujo de corriente debe pasar a través del multímetro. Conecta la carga al cargador, y luego inserta el multímetro en el circuito. Observa la lectura para determinar la salida de corriente durante la carga. Este paso es crucial para evaluar la capacidad de suministro de energía del cargador bajo condiciones de uso.

Pasos Básicos para Realizar Pruebas de Voltaje

Equipo Necesario para Probar un Cargador de Batería

Para llevar a cabo estas pruebas de manera efectiva, necesitarás el siguiente equipo:

• Multímetro: Una herramienta esencial para medir voltaje, corriente y resistencia. Asegúrate de que sea capaz de medir voltaje de CC.
• Cargador de batería: El dispositivo que deseas probar.
• Equipo de seguridad: Se recomiendan gafas de seguridad y guantes al trabajar con dispositivos eléctricos para protegerse contra posibles riesgos.

Medición del Voltaje de Salida del Cargador

Para medir específicamente el voltaje de salida de su cargador de batería, siga estos pasos detallados:

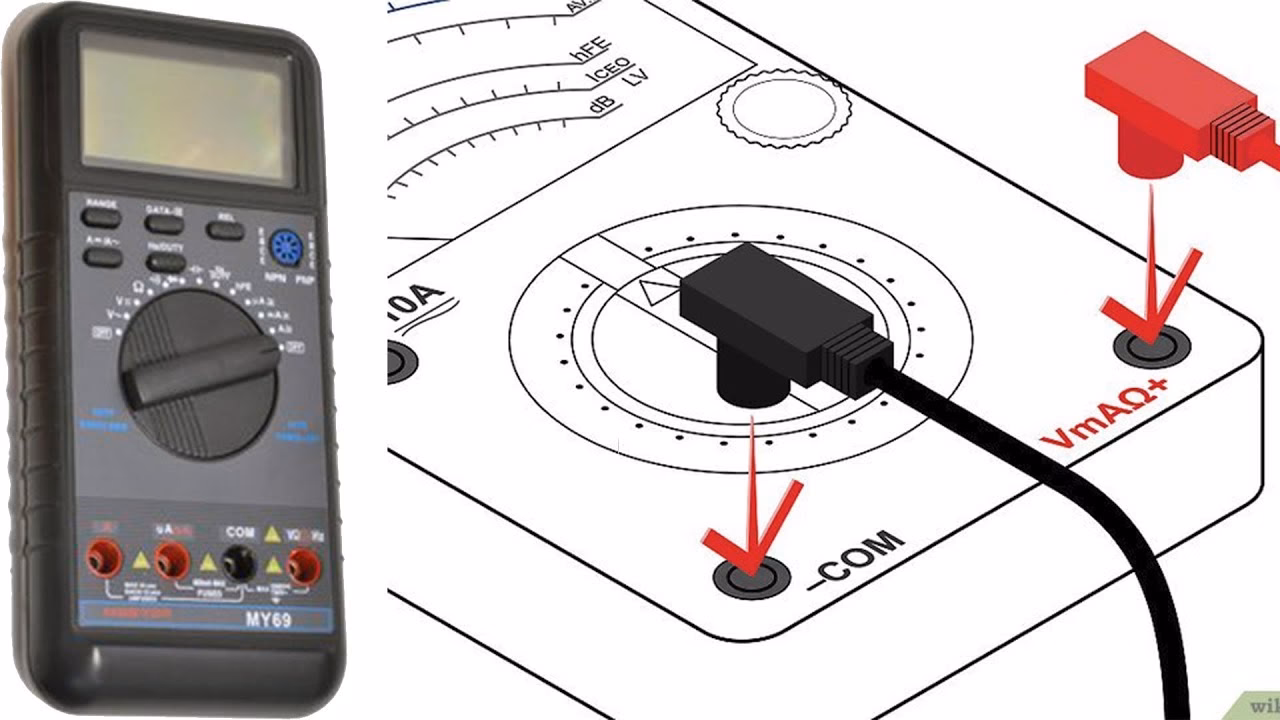

1. Prepare su multímetro: Configúrelo en modo de voltaje CC (VDC).
2. Conectar sondas: Inserte la sonda negra en el puerto COM del multímetro y la sonda roja en el puerto VΩmA.
3. Tensión de prueba: Toque la sonda negra con el terminal negativo del cargador y la sonda roja con el terminal positivo.
4. Comprobar lectura: El multímetro debe mostrar una lectura de voltaje que corresponda con lo especificado en su cargador.

Cómo Comprobar la Salida de Corriente de un Cargador

Para comprobar la salida de corriente de un cargador, es necesario realizar la prueba bajo carga. Esto implica conectar una carga (como una batería de teléfono) al cargador mientras se mide con el multímetro configurado en modo actual (Amperios o “A”).

1. Conecte su batería o dispositivo: Conecte el dispositivo que necesita cargarse al cargador.
2. Configure su multímetro: Ajuste el multímetro para medir la corriente (generalmente indicada como “A”).
3. Rompa el circuito: Para medir la corriente, el multímetro debe estar en serie. Esto significa que la corriente que fluye hacia la carga debe pasar a través del multímetro. Conecte una sonda del multímetro a la salida positiva del cargador y la otra sonda del multímetro al terminal positivo de la carga. La conexión negativa va directamente del cargador a la carga.
4. Observe la lectura: El multímetro mostrará cuánta corriente fluye a través del circuito, lo que indica cuánta energía puede suministrar su cargador a la carga conectada.

¿Qué Hacer si el Cargador No Funciona?

Si después de realizar las pruebas el cargador no parece funcionar correctamente o no proporciona las lecturas esperadas, hay varios pasos de solución de problemas que puedes seguir:

• Verifique las conexiones: Asegúrese de que todas las conexiones, tanto a la toma de corriente como a los terminales de prueba o al dispositivo, sean seguras y correctas.
• Inspeccionar por daños: Busque cables deshilachados, conectores doblados o dañados, o cualquier otro signo visible de daño físico en el cargador o el cable.
• Pruebe otra salida: Intente enchufar el cargador en una toma de corriente diferente para descartar un problema con el enchufe.
• Pruebe con otro cable: Si el cargador tiene un cable desmontable, pruebe a usar otro cable compatible para descartar que el problema esté en el cable y no en el cargador en sí.
• Reemplazar cargador: Si después de estas verificaciones el cargador sigue sin funcionar o las lecturas del multímetro están significativamente fuera de las especificaciones, es probable que el cargador esté defectuoso y deba ser reemplazado.

Si los problemas persisten o no te sientes cómodo realizando estas pruebas, considera consultar a un profesional para obtener un diagnóstico más detallado.

Opiniones de Expertos

Según la Dra. Emily Chen, especialista en electrónica, “Probar periódicamente el cargador de la batería puede evitar posibles daños a las baterías. Usar un multímetro no solo ayuda a identificar cargadores defectuosos, sino que también garantiza que las baterías se carguen de manera segura y eficiente”. Esta perspectiva subraya la importancia del mantenimiento preventivo a través de pruebas regulares.

Últimos Avances en Tecnología de Baterías y Pruebas

Recientes avances en la tecnología de baterías han impulsado el desarrollo de métodos de carga mejorados y cargadores más eficientes. Investigadores están explorando nuevos materiales y diseños que mejoran las velocidades de carga manteniendo los estándares de seguridad.

• Multímetros digitales con modos de prueba de carga de batería (2025): Introducción de modos especializados que permiten verificar fácilmente el voltaje y la corriente de carga, simplificando el proceso para usuarios de todos los niveles.
• Integración de conectividad Bluetooth (2025): Algunos multímetros incorporan Bluetooth, permitiendo el monitoreo remoto del rendimiento del cargador a través de aplicaciones móviles, facilitando el diagnóstico sin estar físicamente cerca.
• Mayor precisión para cargadores de alto voltaje (2025): Modelos avanzados ofrecen resolución mejorada y protección contra sobrecargas, ideales para cargadores de baterías más grandes o industriales, garantizando seguridad y precisión.
• Multímetros inteligentes con rango automático y registro de datos (2025): Equipados con rango automático y registro de datos, simplifican la prueba al seleccionar automáticamente el rango y registrar lecturas a lo largo del tiempo, mejorando la precisión y comodidad.
• Conectividad mejorada con Bluetooth para monitoreo remoto: Permite monitorear y registrar el rendimiento del cargador en tiempo real a través de apps dedicadas, facilitando el análisis y resolución de problemas.
• Integración de funciones de seguridad avanzadas: Los multímetros más recientes incluyen detección de voltaje sin contacto, protección contra sobrecarga y alertas visuales/audibles, brindando mayor protección al usuario.

¿Cómo Saber si un Cargador Ya No Sirve? Señales de Advertencia

Más allá de las pruebas con multímetro, hay señales visibles y de rendimiento que pueden indicar que un cargador de teléfono está dañado o defectuoso:

• Sobrecalentamiento excesivo: Si el cargador se calienta mucho más de lo normal durante la carga, es una señal clara de un problema. Si bien algo de calor es normal, el calor excesivo puede dañar la batería del teléfono a largo plazo.
• No se conecta adecuadamente: Si la conexión entre el cargador y el teléfono se siente suelta o inestable, podría indicar desgaste o daño en los conectores. Una conexión fiable es crucial.
• La carga se interrumpe: Si la carga se detiene y se reinicia con frecuencia, especialmente al mover el cable, puede ser un problema del cargador o del cable. Probar con otro cargador/cable ayuda a identificar la fuente.
• Cables en malas condiciones: Los cables con aislamiento dañado, retorcidos excesivamente o rotos a simple vista son peligrosos y pueden causar cortocircuitos. Un cable en mal estado es una causa muy común de problemas de carga.
• Disminución en la eficiencia de carga: Si la batería tarda mucho más tiempo en cargarse de lo habitual, incluso usando el cargador original, puede ser un indicio de que el cargador no está entregando la corriente adecuada.
• Aplicaciones de verificación: Aplicaciones como Ampere (para Android) pueden medir la corriente que llega al dispositivo, ayudando a evaluar si el cargador está proporcionando el amperaje esperado.

Importancia de Usar Cargadores Originales

Los fabricantes insisten en la importancia de utilizar los cargadores originales o certificados al recargar dispositivos móviles. Aunque los estándares se han unificado en cierta medida, el uso de cargadores inadecuados, especialmente con tecnologías de carga rápida, puede aumentar los riesgos de sobrecargas, cortocircuitos e incluso incendios. Es crucial utilizar cargadores que cumplan con las especificaciones técnicas recomendadas por cada fabricante para evitar estos riesgos y proteger la batería y el dispositivo.

Preguntas Frecuentes sobre la Prueba de Cargadores de Batería

P1: ¿Puedo utilizar cualquier multímetro para realizar pruebas?

R1: Sí, cualquier multímetro digital o analógico estándar con capacidad de medir voltaje de CC y corriente será suficiente para probar cargadores de batería.

P2: ¿Es seguro realizar la prueba mientras está conectado?

R2: Generalmente es más seguro realizar la prueba de voltaje sin conectar una batería. Si se realiza la prueba de corriente bajo carga, asegúrese de tomar las precauciones adecuadas y conectar el multímetro en serie correctamente.

P3: ¿Qué pasa si mi cargador no muestra salida?

R3: Verifique las conexiones a la toma de corriente y al cargador, y asegúrese de que haya suministro de energía. Inspeccione el cargador y el cable por daños visibles. Si los problemas persisten, considere una inspección profesional o un reemplazo.

P4: ¿Con qué frecuencia debo probar mi cargador de batería?

R4: Realizar pruebas periódicas cada pocos meses o después de un uso significativo puede ayudar a garantizar un rendimiento y una seguridad óptimos. No obstante, si sospechas de un mal funcionamiento, realízala de inmediato.

P5: ¿Qué debo buscar en un multímetro para probar los cargadores de batería de manera efectiva?

R5: Busque características como rango automático, un ajuste de voltaje de CC capaz de medir al menos hasta 20V, buena resolución (al menos 3 dígitos) y clasificaciones de seguridad (como CAT III) para pruebas precisas y seguras.

P6: ¿Qué debo hacer si mi multímetro muestra una lectura de voltaje bajo en la batería (no el cargador)?

R6: Asegúrese de un contacto adecuado entre las sondas y los terminales de la batería. Limpie la corrosión si es necesario. Verifique que el multímetro esté configurado en el rango de voltaje de CC correcto. Si las lecturas siguen siendo bajas, es posible que la batería esté débil o agotada y se la deba probar bajo carga o reemplazar.

P7: ¿Cómo puedo asegurarme de que mi multímetro esté configurado correctamente para probar un cargador de batería?

R7: Gire el dial hasta la configuración de voltaje de CC (VDC). Asegúrese de que el rango sea apropiado para el voltaje esperado del cargador. Verifique dos veces las conexiones de las sondas antes de medir.

P8: ¿Cuáles son las señales de que mi cargador de batería no está funcionando correctamente?

R8: No hay salida de voltaje, calor excesivo, tiempos de carga inconsistentes, la batería no retiene la carga (descartando problemas de batería), ruidos u olores inusuales.

P9: ¿Cómo puedo probar un cargador de batería que utiliza diferentes configuraciones de voltaje?

R9: Configure el multímetro en el rango de voltaje de CC apropiado para cada configuración. Mida el voltaje en cada configuración mientras el cargador está encendido para asegurarse de que coincida con la salida especificada.

PAT Testing de un Cargador de Teléfono

Aunque el enfoque principal es la verificación con multímetro, en entornos profesionales o laborales se realiza el PAT Testing (Portable Appliance Testing). Este proceso para un cargador de teléfono, considerado un aparato de Clase II (generalmente indicado por un símbolo de cuadrado dentro de otro cuadrado), implica una inspección visual completa (buscando daños, cables sueltos, etc.) y luego, si la inspección visual es satisfactoria, se utiliza un probador PAT específico. El probador evalúa la seguridad eléctrica del aparato, confirmando si cumple con los estándares de seguridad. Es un proceso más formal que la simple verificación de voltaje/corriente con un multímetro, centrado en la seguridad eléctrica del aparato.

Conclusión

Probar un cargador de batería, ya sea de un teléfono móvil o cualquier otro dispositivo, utilizando un multímetro es una habilidad esencial que ayuda a garantizar un funcionamiento seguro y un rendimiento óptimo de las baterías. Siguiendo los procedimientos adecuados para medir el voltaje y la corriente, y utilizando el equipo apropiado, puedes determinar fácilmente si tu cargador está funcionando correctamente o si presenta fallas que podrían poner en riesgo tus dispositivos. Estar atento a las señales de advertencia de un cargador defectuoso y utilizar siempre cargadores originales o certificados complementa estas pruebas, asegurando una experiencia de carga segura y eficiente.
