Relés y Transistores: Controlando Corrientes Altas

En el mundo de la electrónica y, sí, también en el de los automóviles, a menudo nos encontramos con la necesidad de controlar dispositivos que consumen una cantidad considerable de energía. Motores, luces potentes, solenoides... todos requieren más corriente de la que una simple señal de control de bajo voltaje, como la que podría provenir de un microcontrolador o un circuito de control básico, puede suministrar directamente. Aquí es donde entran en juego componentes especializados diseñados para actuar como intermediarios: los relés y los transistores. Estos ingeniosos dispositivos permiten que una pequeña señal de control "active" o "desactive" el flujo de una corriente mucho mayor hacia la carga que queremos controlar.

La pregunta de cómo manejar estas cargas de alta corriente es fundamental tanto en proyectos electrónicos como en sistemas automotrices. Si bien la consulta específica sobre cómo probar un relé en un coche no está cubierta en la información proporcionada, sí podemos profundizar en qué son estos componentes, cómo funcionan y, crucialmente, qué alternativas existen para los relés cuando sus características no se adaptan a nuestras necesidades, como es el caso de requerir una conmutación muy rápida o un control más dinámico.

¿Por Qué No Conectar Directamente Cargas de Alta Corriente?

Las señales de control, especialmente las generadas por electrónica digital, suelen tener una capacidad de corriente muy limitada. Por ejemplo, la salida de un pin de microcontrolador típico podría suministrar solo unos pocos miliamperios (mA). Conectar directamente una bombilla potente, un motor de limpiaparabrisas o un solenoide que requiere varios amperios (A) a una de estas salidas dañaría instantáneamente el circuito de control. Es necesario un componente que pueda ser activado por esta pequeña corriente o voltaje, pero que a su vez sea capaz de manejar y conmutar la alta corriente requerida por la carga.

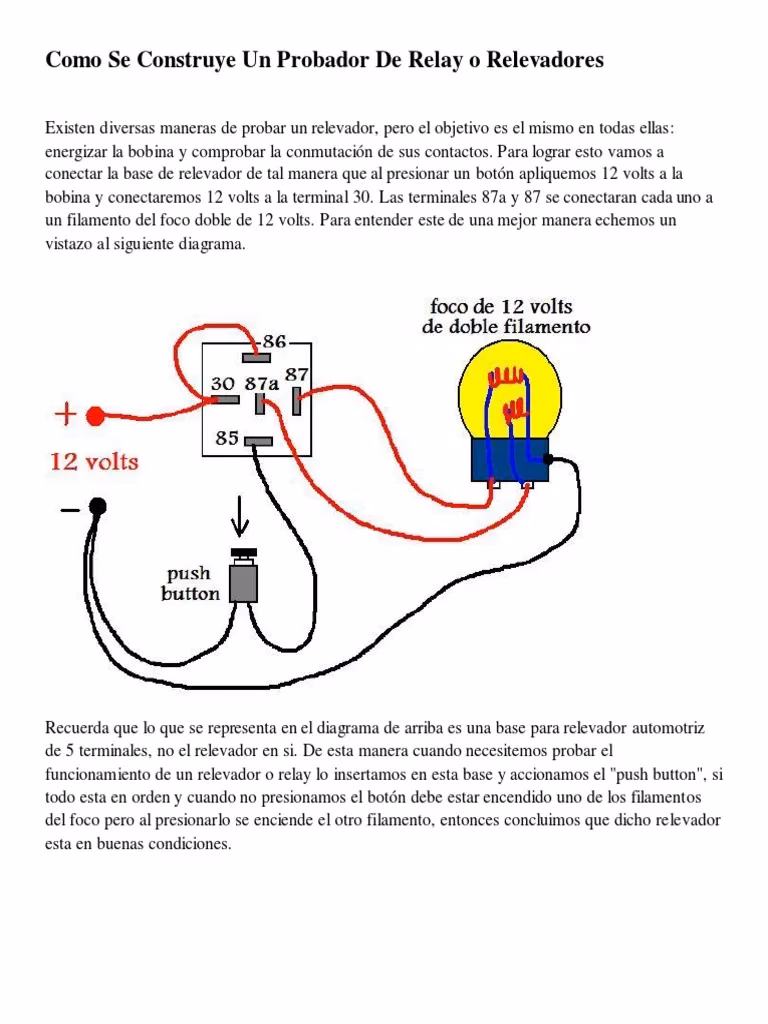

Los Relés: Interruptores Controlados por Magnetismo

Un relé es esencialmente un interruptor electromecánico. Funciona aprovechando el principio de la inducción: cuando pasa una corriente eléctrica a través de una bobina de cable, se genera un campo magnético a su alrededor. En un relé, esta bobina está situada cerca de un interruptor mecánico. Al aplicar una pequeña corriente a la bobina (el circuito de control), el campo magnético generado atrae o repele una pieza metálica (generalmente parte del interruptor), haciendo que los contactos del interruptor se muevan y cierren o abran un circuito separado (el circuito de carga).

Imagina el relé como si fuera un portero eléctrico: presionas un botón (la señal de control de bajo voltaje que energiza la bobina), y esto activa un mecanismo (el campo magnético que mueve el interruptor) que abre la puerta (permite que la alta corriente fluya hacia la carga). Las conexiones de un relé suelen dividirse en dos grupos: los terminales de la bobina (donde se aplica la señal de control) y los terminales del interruptor (por donde pasa la corriente de carga).

Ventajas de los Relés (Según la información):

• Aislamiento Eléctrico: Una de las principales ventajas de los relés es que no existe una conexión eléctrica directa entre el circuito de control (la bobina) y el circuito de carga (el interruptor). Esto proporciona un excelente aislamiento, lo que significa que el circuito de control de bajo voltaje está protegido de las tensiones y corrientes potencialmente altas del circuito de carga. Esta característica permite incluso controlar cargas de corriente alterna (AC) con una señal de control de corriente continua (DC), algo que no es posible con muchos otros tipos de interruptores electrónicos directos.
• Manejo de Diversos Tipos de Carga: Pueden conmutar tanto cargas de corriente continua (DC) como de corriente alterna (AC) a través de sus contactos de interruptor.

Limitaciones de los Relés (Según la información):

• Velocidad de Conmutación Lenta: Al ser dispositivos mecánicos, los relés tardan unos milisegundos en abrirse o cerrarse. Esto los hace inadecuados para aplicaciones que requieren una conmutación muy rápida, como la modulación por ancho de pulso (PWM) utilizada para controlar la velocidad de un motor o el brillo de una luz.
• Vida Útil Limitada: Los contactos mecánicos de un relé se desgastan con el tiempo y con cada ciclo de conmutación, lo que limita su vida útil en aplicaciones de alta frecuencia de conmutación.
• Ruido Eléctrico: La apertura y cierre de los contactos puede generar arcos eléctricos y ruido.

Alternativas al Relé: Los Transistores como Interruptores Electrónicos

Cuando se necesita una conmutación mucho más rápida, o cuando la vida útil de los contactos mecánicos es una preocupación, los transistores emergen como la alternativa principal a los relés. Un transistor es un dispositivo semiconductor que puede funcionar como un interruptor electrónico. A diferencia de un relé, no tiene partes móviles y puede conmutar corrientes mucho más rápido, en microsegundos o incluso nanosegundos.

La idea básica es similar a la del relé: una pequeña señal de control (generalmente una pequeña corriente o voltaje aplicado a una de sus terminales) controla el flujo de una corriente mucho mayor a través de otras dos terminales. Los transistores tienen tres conexiones principales, conocidas como base, colector y emisor en los transistores bipolares, o compuerta (gate), drenador (drain) y fuente (source) en los transistores de efecto de campo (FET).

Al aplicar la señal de control adecuada a la base (o compuerta), se permite que una corriente más grande fluya entre el colector (o drenador) y el emisor (o fuente), cerrando efectivamente el circuito de carga. Al eliminar la señal de control, el transistor se "apaga" y detiene el flujo de corriente principal.

Tipos de Transistores para Conmutación de Cargas Altas (Según la información):

Existen varias familias de transistores. La información proporcionada menciona dos clases principales:

• Transistores Bipolares: Son una clase más antigua. Se dividen en NPN y PNP. Para un NPN, aplicar un voltaje positivo a la base respecto al emisor lo activa y permite el flujo de corriente del colector al emisor. La información menciona el transistor Darlington como un tipo de bipolar comúnmente usado para conmutar cargas altas. Un Darlington es básicamente dos transistores bipolares conectados de una manera específica para aumentar la ganancia de corriente. El TIP120 es un ejemplo mencionado.
• Transistores de Efecto de Campo (FET) o MOSFETs: Son generalmente más modernos y a menudo preferidos para conmutación. Se dividen en N-channel y P-channel. Un MOSFET N-channel se activa aplicando voltaje a la compuerta. Una ventaja importante de los MOSFETs es que requieren una corriente de compuerta insignificante para activarse, basándose más en el voltaje. Los MOSFETs IRF520 y FQP30N06L se mencionan como buenos ejemplos para conmutar cargas altas, compatibles con microcontroladores de 5V y 3.3V respectivamente.

La información proporcionada establece una analogía: los NPN son similares a los N-channel MOSFETs en su comportamiento de conmutación (se activan con voltaje positivo en la base/compuerta).

Conectando Transistores para Controlar Cargas (Según la información):

La configuración básica para usar un transistor como interruptor de carga es conectar la carga entre la fuente de alimentación y el colector (o drenador) del transistor. El emisor (o fuente) del transistor se conecta a tierra. La señal de control de bajo voltaje se aplica a la base (o compuerta) del transistor (a menudo a través de una resistencia limitadora de corriente si es necesario, aunque la información no detalla esto, sí muestra la conexión directa desde el pin del microcontrolador). Cuando la señal de control está activa (por ejemplo, ALTA), el transistor conduce y permite que la corriente fluya a través de la carga y el transistor hacia tierra.

Consideraciones Importantes al Usar Transistores (Según la información):

• Tierra Común: A diferencia del relé, el circuito de control (el que activa la base/compuerta) y el circuito de carga (el que pasa por el colector/drenador y emisor/fuente) DEBEN compartir una tierra común. Si no comparten la misma referencia de tierra, el circuito de control no podrá polarizar correctamente la base/compuerta para activar el transistor.
• Protección para Cargas Inductivas: Al controlar cargas inductivas como motores o solenoides (dispositivos que funcionan mediante campos magnéticos), es crucial proteger el transistor. Cuando se corta la corriente a una carga inductiva, esta puede generar un voltaje inverso (un pico de voltaje en la dirección opuesta) que podría dañar el transistor. La información indica que es necesario un diodo de protección (a menudo llamado diodo flyback o diodo supresor) conectado en paralelo con la carga inductiva. Este diodo desvía el voltaje inverso, protegiendo el transistor. Se menciona que muchos transistores diseñados para controlar motores, como el TIP120, IRF520 y FQP30N06L, ya tienen un diodo de protección integrado.
• Dirección de Corriente: Los transistores, a diferencia de los contactos de un relé, solo permiten que la corriente fluya en una dirección (del colector al emisor, o drenador a fuente, bajo ciertas condiciones). Si el voltaje en el colector (o drenador) cae por debajo del voltaje en el emisor (o fuente), el transistor podría dañarse. Esto significa que, si bien un relé puede conmutar AC, un transistor de conmutación simple es más adecuado para DC. Para controlar la dirección de un motor DC, por ejemplo, se necesitaría una configuración más compleja como un puente H (un conjunto de transistores), lo cual se menciona brevemente como una forma ideal de control.

Comparativa: Relés vs. Transistores para Conmutación de Cargas

Basándonos en la información proporcionada, podemos resumir las diferencias clave:

El texto original menciona que no se puede usar un relé para atenuar una lámpara o controlar la velocidad de un motor porque su velocidad de conmutación es demasiado lenta para PWM. Esto refuerza la idea de que los transistores son la opción preferida para control proporcional o de alta frecuencia.

Preguntas Frecuentes

Aunque la información no aborda cómo probar un relé en un coche, sí responde a otras preguntas relevantes sobre estos componentes:

¿Por qué no puedo conectar un motor o una luz potente directamente a un cable de control?

Porque los cables de control, especialmente los de electrónica de bajo voltaje, no pueden suministrar la alta corriente que requieren estos dispositivos. Intentarlo dañaría el circuito de control.

¿Qué es un relé y cómo funciona?

Un relé es un interruptor que se activa mediante un campo magnético creado por una pequeña corriente en una bobina. La bobina y el interruptor están eléctricamente aislados.

¿Qué puedo usar en lugar de un relé si necesito conmutar rápido?

Puedes usar un transistor de conmutación. Son interruptores electrónicos que operan mucho más rápido que los relés.

¿Los transistores funcionan igual que los relés?

Cumplen una función similar (controlar una corriente grande con una señal pequeña), pero lo hacen de manera electrónica en lugar de electromecánica. Los transistores son más rápidos y no tienen partes móviles, pero requieren una tierra común entre circuitos y son unidireccionales para la corriente de carga (en conmutación simple).

Si uso un transistor para controlar un motor, ¿necesito algo adicional?

Sí, si el motor es una carga inductiva, necesitas un diodo de protección en paralelo con el motor para proteger el transistor de voltajes inversos. Además, el circuito de control y el circuito de carga deben compartir una tierra común.

¿Puedo controlar la velocidad de un motor usando un relé y PWM?

No, la velocidad de conmutación de un relé es demasiado lenta para la modulación por ancho de pulso (PWM).

Conclusión

Tanto los relés como los transistores son componentes esenciales para permitir que señales de control de bajo voltaje manejen cargas de alta corriente, una necesidad común en sistemas automotrices y electrónicos en general. La elección entre uno y otro depende de los requisitos específicos de la aplicación. Los relés ofrecen un excelente aislamiento entre circuitos y pueden manejar cargas AC, pero son lentos y mecánicos. Los transistores, por otro lado, son rápidos, compactos y no mecánicos, lo que los hace ideales para conmutación de alta frecuencia y control PWM, aunque generalmente requieren una tierra común y protección adicional para ciertas cargas.

Entender el funcionamiento básico y las diferencias entre estos componentes es clave para diseñar o diagnosticar sistemas eléctricos donde coexisten circuitos de control de baja potencia y cargas de alta potencia.
