Relé vs Fusible: Entiende sus Diferencias

El sistema eléctrico de un automóvil puede parecer una maraña compleja de cables y componentes. Entre ellos, dos elementos cruciales que a menudo generan confusión son los relés y los fusibles. Aunque se encuentran juntos en las cajas de fusibles y relés y son fundamentales para el correcto funcionamiento de diversos sistemas, sus propósitos y métodos de operación son fundamentalmente diferentes. Entender esta distinción es clave para diagnosticar problemas eléctricos y comprender cómo la tecnología automotriz mantiene tu coche en movimiento de manera segura y eficiente.

A simple vista, ambos pueden parecer pequeñas cajas o piezas de plástico, pero su 'cerebro' interno y su función en el circuito eléctrico son como el día y la noche. Un fusible es un guardián protector, mientras que un relé es un interruptor controlado. Vamos a desglosar cada uno para ver exactamente cómo trabajan y por qué tu vehículo necesita de ambos para operar correctamente.

¿Qué es un Relé Automotriz y Cómo Funciona?

Cuando piensas en los componentes que hacen funcionar tu coche, probablemente te centras en el motor, la transmisión o quizás la batería. Pero, ¿alguna vez te has preguntado cómo todos los componentes eléctricos dentro de tu vehículo se comunican y funcionan sin problemas? Aquí es donde entran los relés automotrices. Estos pequeños dispositivos son cruciales para alimentar todo, desde tus faros hasta el aire acondicionado.

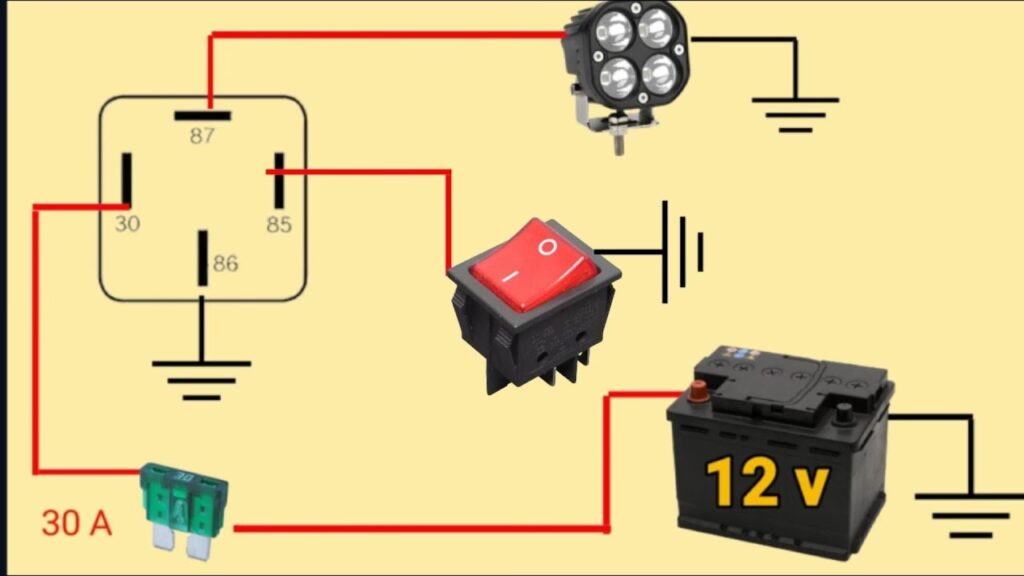

En términos sencillos, un relé es un interruptor eléctrico que permite que un circuito de baja potencia controle un circuito de alta potencia. Esto es particularmente útil en los vehículos, donde un solo botón o control necesita activar componentes que requieren más energía de la que el sistema de control puede manejar directamente sin riesgo de sobrecargar los cables o el interruptor de control. Por ejemplo, la corriente que fluye a través del interruptor de tus luces intermitentes es muy pequeña, pero la corriente necesaria para encender las bombillas es mucho mayor. Un relé actúa como intermediario.

La Magia en su Interior: Componentes del Relé

El funcionamiento de los relés radica en su estructura interna, que típicamente consta de cuatro componentes clave:

• Bobina (Coil): Esta es la parte que recibe la señal de baja potencia del circuito de control (por ejemplo, cuando pulsas un botón). Es un electroimán.
• Armadura (Armature): Un brazo móvil de metal que responde al campo magnético generado por la bobina.
• Contactos (Contacts): Son los puntos que se abren o cierran para controlar el flujo de electricidad en el circuito de alta potencia (el que alimenta el componente, como un faro o el motor del limpiaparabrisas). Hay diferentes tipos de contactos (normalmente abiertos, normalmente cerrados).
• Muelle (Spring): Asegura que el relé vuelva a su posición original (los contactos se abren o cierran según su diseño inicial) cuando la señal de baja potencia en la bobina cesa.

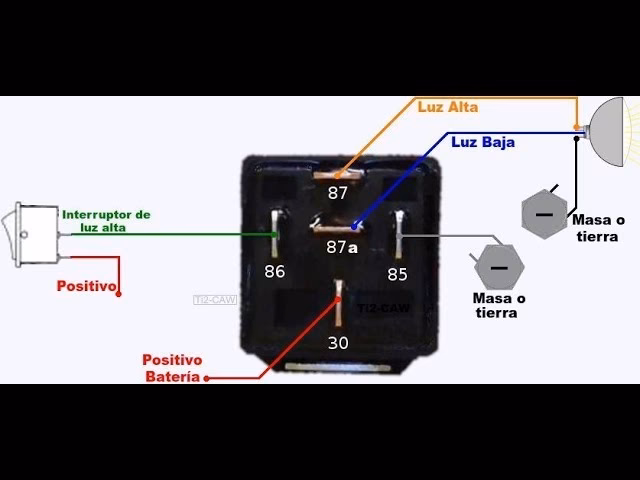

Así es como todo se une: cuando activas un interruptor en tu coche (como el de los faros), una pequeña corriente eléctrica fluye hacia la bobina del relé. Esto crea un campo magnético que atrae la armadura, moviéndola y cerrando los contactos. Al cerrarse los contactos, se completa el circuito de alta potencia, permitiendo que la electricidad fluya hacia el componente que deseas activar (los faros se encienden). Una vez que apagas el interruptor, la corriente a la bobina se detiene, el campo magnético desaparece, y el muelle empuja la armadura de vuelta, rompiendo la conexión de alta potencia y apagando el componente.

Usos Comunes de los Relés en tu Coche

Los relés están omnipresentes en tu vehículo, manejando tareas que probablemente das por sentado. Son responsables de operar tus faros, limpiaparabrisas, bomba de combustible, ventilador del radiador, bocina e incluso el sistema de encendido de tu coche. Cada uno de estos sistemas requiere un relé fiable para gestionar la carga eléctrica de manera efectiva y proteger los interruptores de control de altas corrientes.

Considera la bomba de combustible como ejemplo. Este componente crítico necesita un suministro constante de energía para entregar combustible al motor, pero también requiere un control preciso. Un relé garantiza que la bomba de combustible solo opere cuando el motor está funcionando o en ciertas condiciones de arranque, evitando un desgaste innecesario y garantizando la seguridad.

Problemas Comunes con los Relés

Como cualquier parte de tu coche, los relés pueden desgastarse con el tiempo. Las causas más comunes de fallo de un relé incluyen el sobrecalentamiento (a menudo por operar bajo cargas excesivas o por fallos en el circuito), la corrosión en los contactos o las terminales (especialmente en ambientes húmedos) o sobretensiones eléctricas. Cuando un relé falla, el componente que controla puede dejar de funcionar por completo o funcionar de manera intermitente, lo cual puede ser frustrante y, en algunos casos, peligroso.

Por ejemplo, si el relé de tus faros falla, podrías encontrarte de repente conduciendo de noche sin luces, una situación que ningún conductor quiere enfrentar. Las inspecciones regulares y el reemplazo de relés desgastados pueden ayudar a prevenir estos problemas antes de que se conviertan en fallos mayores.

Cómo Detectar Problemas con los Relés

Reconocer un relé defectuoso no siempre es sencillo, pero hay algunas señales reveladoras a las que debes prestar atención:

• Componentes eléctricos que funcionan de forma intermitente o no funcionan en absoluto (como faros, limpiaparabrisas, elevalunas eléctricos).
• Un sonido de clic proveniente del área de la caja de fusibles o relés cuando intentas activar un componente, pero el componente no se activa. Esto puede indicar que la bobina del relé está recibiendo energía y moviendo la armadura, pero los contactos de alta potencia están dañados o sucios y no permiten que la corriente pase.
• Carcasas de relé quemadas o descoloridas, lo que indica un sobrecalentamiento.

Si experimentas alguno de estos problemas, lo mejor es abordarlos rápidamente para evitar mayores complicaciones. A menudo, un simple reemplazo de relé puede resolver el problema.

¿Qué es un Fusible Automotriz y Cómo Funciona?

Ahora, cambiemos de enfoque y hablemos de los fusibles. A diferencia de los relés que son interruptores controlados, un fusible es principalmente un dispositivo de seguridad. Su propósito principal es proteger los componentes eléctricos y el cableado de tu vehículo de los daños causados por una corriente eléctrica excesiva, que podría ser provocada por un cortocircuito, una sobrecarga o un fallo en un componente.

Un fusible automotriz típico consta de una carcasa de plástico que contiene un filamento de alambre delgado, diseñado con precisión para fundirse (quemarse) cuando la corriente que lo atraviesa supera un límite específico para el cual fue diseñado (su amperaje nominal). Cuando este filamento se funde, rompe el circuito eléctrico, deteniendo el flujo de corriente y protegiendo así los componentes aguas abajo del fusible.

Piensa en el fusible como un eslabón débil intencional en la cadena eléctrica. Está diseñado para sacrificarse. Es mucho más barato y fácil reemplazar un fusible quemado que reparar un cableado dañado o un componente eléctrico costoso (como la unidad de control del motor o un motor de elevalunas) que se ha sobrecalentado o quemado debido a un exceso de corriente.

Los fusibles vienen en diferentes tamaños, formas y amperajes (indicados por números y a menudo colores estandarizados) para adaptarse a las necesidades de diferentes circuitos en el vehículo. Encontrarás fusibles para circuitos de baja corriente (como la radio) y fusibles para circuitos de alta corriente (como el motor de arranque o el sistema de frenos antibloqueo - ABS).

La Diferencia Clave: Relé vs. Fusible

Aquí es donde la distinción se vuelve clara. Aunque ambos se encuentran a menudo juntos en las cajas de fusibles y relés, sus funciones son fundamentalmente diferentes:

• Función Principal: Un relé es un interruptor controlado que utiliza una señal de baja potencia para activar un circuito de alta potencia. Un fusible es un dispositivo de protección que interrumpe un circuito cuando la corriente es demasiado alta.
• Propósito: El propósito de un relé es permitir el control eficiente de componentes de alta potencia usando interruptores de baja potencia y cableado más delgado en el habitáculo. El propósito de un fusible es prevenir daños en el cableado y los componentes debido a sobrecargas o cortocircuitos.
• Comportamiento ante Fallo: Un relé puede fallar de varias maneras (no se activa, no se desactiva, funcionamiento intermitente) pero a menudo es reutilizable si el problema no fue interno y la causa se corrige. Un fusible, cuando cumple su función protectora, se quema y debe ser reemplazado. Es un componente de un solo uso en caso de sobrecorriente.
• Ubicación Típica: Ambos se encuentran en cajas de fusibles y relés, a menudo bajo el capó o en el habitáculo. Los relés suelen ser más grandes que los fusibles.

Imagina la electricidad como agua fluyendo por tuberías. Un relé sería una válvula grande que controla el flujo de agua principal (alta potencia), abierta o cerrada por una pequeña palanca (baja potencia). Un fusible sería un tapón de seguridad en una tubería que se rompe si la presión del agua (corriente) se vuelve peligrosamente alta, deteniendo el flujo para evitar que la tubería (cableado) explote.

Tabla Comparativa: Relé vs. Fusible

¿Por Qué Ambos Son Necesarios en un Coche?

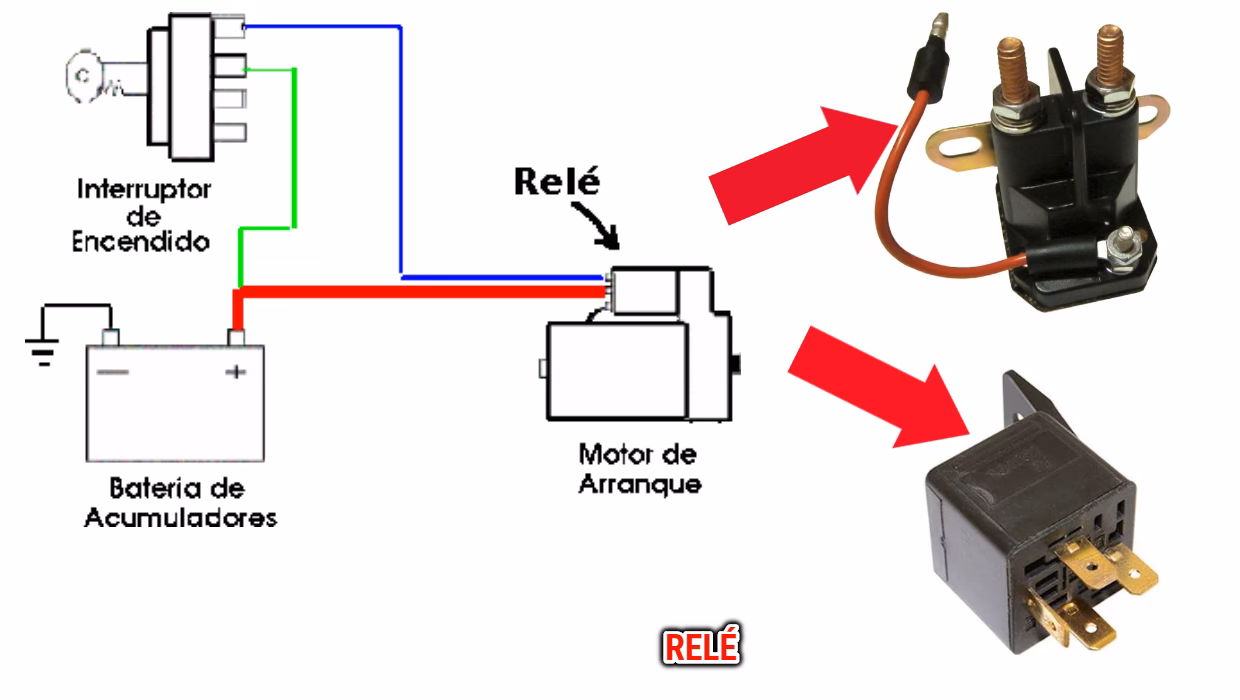

La necesidad tanto de relés como de fusibles radica en sus roles complementarios. Los relés permiten que sistemas de alta demanda eléctrica (como los faros potentes o el motor de arranque) sean activados de manera segura y conveniente mediante interruptores más pequeños y cableado más ligero y económico en el panel de control. Sin relés, necesitarías interruptores enormes y cables muy gruesos que irían directamente desde la batería hasta el salpicadero y luego hasta el componente, lo cual sería costoso, complejo y peligroso.

Por otro lado, los fusibles son esenciales para la seguridad. Protegen los circuitos controlados por los relés (y muchos otros circuitos de baja potencia que no usan relés) de los peligros de una corriente excesiva. Si, por ejemplo, el motor del ventilador del radiador (controlado por un relé) tuviera un cortocircuito interno, sin un fusible en ese circuito, la corriente podría aumentar drásticamente, sobrecalentando y derritiendo el cableado, o incluso causando un incendio. El fusible se funde antes de que ocurra un daño mayor, rompiendo el circuito y aislando el problema.

En esencia, los relés hacen que los sistemas de alta potencia sean prácticos de operar, mientras que los fusibles hacen que esos y otros sistemas sean seguros. Trabajan en conjunto para asegurar que la compleja red eléctrica de tu coche funcione de manera fiable y protegida.

Identificación y Ubicación Común

Tanto los fusibles como los relés se agrupan generalmente en una o más cajas centralizadas dentro del vehículo. La ubicación exacta varía según el modelo y la marca del coche, pero las ubicaciones comunes incluyen:

• Bajo el capó (compartimento del motor).
• Dentro del habitáculo, a menudo bajo el salpicadero, en el lateral del salpicadero (accesible al abrir la puerta del conductor o pasajero), o en la consola central.

Las cajas suelen tener una tapa con un diagrama que indica la ubicación y función de cada fusible y relé, así como su amperaje o número de parte. Los relés suelen ser cubos de plástico más grandes, mientras que los fusibles son más pequeños y pueden ser de tipo cuchilla (los más comunes en coches modernos), cilíndricos o de cartucho.

Importancia para la Salud Eléctrica de tu Coche

Los relés y fusibles automotrices pueden parecer piezas menores, pero su impacto en el rendimiento y la seguridad de tu coche es cualquier cosa menos pequeña. Aseguran que los componentes de alta potencia reciban la electricidad que necesitan sin sobrecargar el cableado de tu vehículo. En otras palabras, los relés son los guardianes silenciosos de tu sistema eléctrico, trabajando discretamente para mantener todo funcionando sin problemas.

Negar el mantenimiento de los relés o ignorar los signos de fallo puede llevar a costosas reparaciones a largo plazo, sin mencionar la inconveniencia de perder características clave como las luces, el aire acondicionado o incluso la capacidad de arrancar el motor.

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas preguntas comunes sobre relés y fusibles:

¿Puedo reemplazar un relé por un fusible?

No. Tienen funciones completamente diferentes. Un relé es un interruptor, un fusible es un dispositivo de protección. Intentar hacerlo podría dañar el circuito o, peor aún, eliminar una función de seguridad crucial.

¿Puedo reemplazar un fusible por un relé?

No. Por las mismas razones. Un relé no se fundirá para proteger el circuito de una sobrecorriente como lo hace un fusible.

¿Un fusible quemado puede causar que un relé falle?

No directamente, de hecho, un fusible quemado a menudo es una señal de que el fusible cumplió su función y protegió el circuito (incluyendo el relé, si está en el mismo circuito) de una corriente excesiva causada por un fallo en otro lugar.

¿Un relé defectuoso puede quemar un fusible?

Sí, es posible. Si un relé falla de una manera que causa un cortocircuito interno o permite que una corriente excesiva fluya continuamente (por ejemplo, si los contactos se quedan pegados), esto podría eventualmente causar que el fusible asociado se queme como medida de protección.

¿Cómo sé si el problema de un componente eléctrico es el relé o el fusible?

Generalmente, el primer paso es verificar el fusible correspondiente al componente que no funciona. Si el fusible está quemado, reemplázalo. Si se vuelve a quemar, hay un cortocircuito o sobrecarga en el circuito que debe ser diagnosticado. Si el fusible está bien, el siguiente paso lógico es probar o reemplazar el relé asociado. A menudo, puedes intercambiar un relé sospechoso con otro idéntico de un circuito menos crítico para ver si el problema se traslada.

¿Son caros de reemplazar?

Generalmente no. Tanto los fusibles como la mayoría de los relés automotrices son componentes relativamente económicos. El costo principal suele ser el diagnóstico si la causa del fallo no es obvia.

Conclusión

En resumen, aunque a menudo se encuentran codo con codo y son vitales para el sistema eléctrico de tu coche, los relés y los fusibles cumplen roles distintos pero complementarios. Los relés actúan como interruptores inteligentes que permiten el control de sistemas de alta potencia, mientras que los fusibles son los guardianes de seguridad que se sacrifican para proteger el cableado y los componentes de daños por sobrecorriente. Entender esta diferencia no solo resuelve una confusión común, sino que también te empodera para comprender mejor cómo funciona tu vehículo y qué buscar cuando surgen problemas eléctricos.
