¿Cómo Funciona la Caja de Fusibles de tu Auto?

La caja de fusibles es una parte crucial del sistema eléctrico de tu automóvil, pero a menudo es un componente que pasa desapercibido hasta que algo sale mal. Es posible que no conozcas qué es la caja de fusibles de tu auto, cómo funciona y por qué es tan importante para el correcto funcionamiento de tu vehículo, pero no te preocupes, ¡aquí te lo explicaremos en detalle para que comprendas su rol fundamental!

El sistema eléctrico de un automóvil es complejo y vital para su operación. Desde las luces y la radio hasta el sistema de inyección de combustible y los sistemas de seguridad, todo depende de un flujo constante y seguro de electricidad. Sin la protección adecuada, una simple falla o un componente defectuoso podría causar daños costosos o incluso un riesgo de incendio. Aquí es donde la caja de fusibles entra en juego, actuando como la primera línea de defensa.

¿Qué es la Caja de Fusibles del Automóvil?

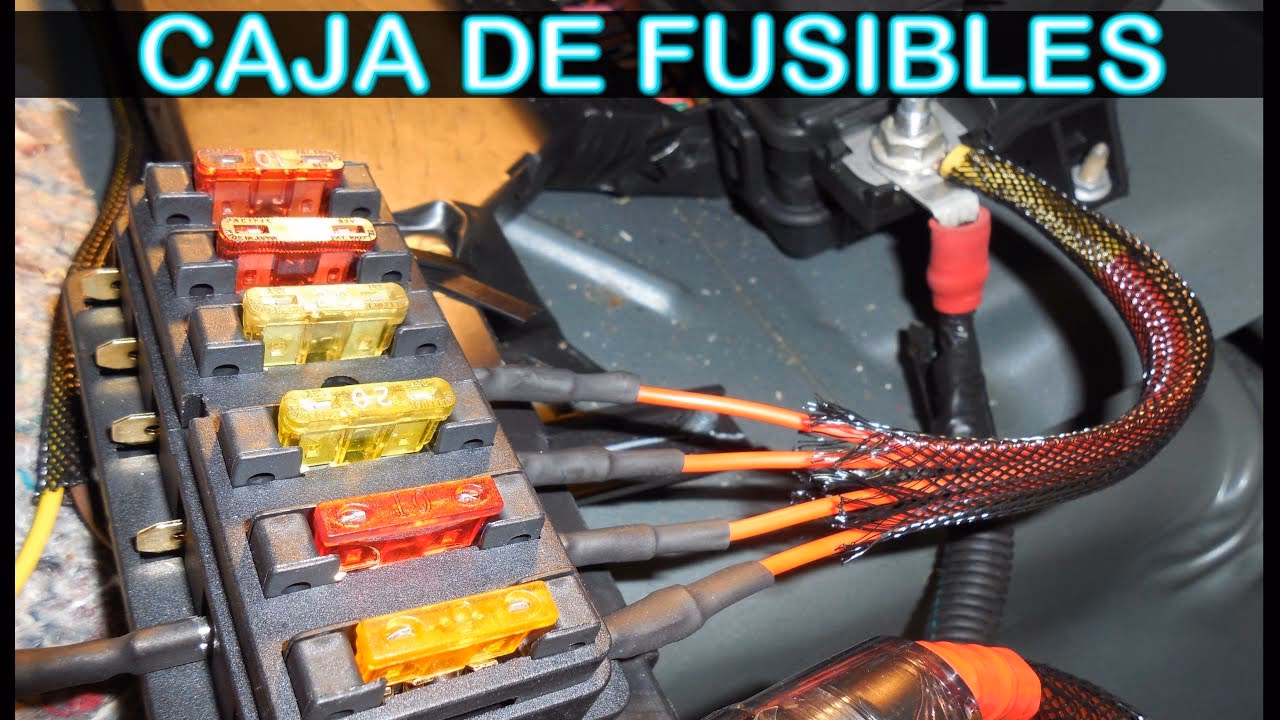

En esencia, la caja de fusibles es un panel o compartimento diseñado para albergar una serie de fusibles eléctricos. Estos fusibles están estratégicamente colocados para proteger los distintos circuitos eléctricos que recorren tu vehículo. No es un componente único en todos los vehículos; su ubicación puede variar significativamente dependiendo del modelo y la marca del automóvil.

Generalmente, puedes encontrar la caja de fusibles en una o varias áreas clave del vehículo. Las ubicaciones más comunes incluyen:

• Debajo del capó, a menudo cerca de la batería o en un lateral del compartimento del motor.
• Debajo del tablero de instrumentos, accesible desde el lado del conductor o del pasajero.
• En el maletero, especialmente en vehículos de gama alta o aquellos con sistemas eléctricos más complejos en la parte trasera.

La principal y más importante función de la caja de fusibles es salvaguardar los componentes eléctricos de tu vehículo contra dos amenazas principales: las sobrecargas de corriente y los cortocircuitos. Piensa en los fusibles como pequeños guardianes desechables. Actúan como dispositivos de seguridad que están diseñados para fallar intencionadamente. Cuando detectan un exceso peligroso de corriente eléctrica que podría dañar un componente o derretir un cable, el fusible se sacrifica; se “quema” o su filamento interno se interrumpe. Al romperse, el fusible interrumpe el flujo de corriente en ese circuito particular, deteniendo la sobrecarga y previniendo daños mayores en los sistemas eléctricos conectados a él.

Funciones Clave y Beneficios de Contar con una Caja de Fusibles Operativa

La presencia y el correcto funcionamiento de la caja de fusibles aportan múltiples beneficios esenciales para la operación segura y fiable de tu automóvil:

Protección Integral del Sistema Eléctrico

Cada fusible en la caja está dimensionado para un circuito específico y una cantidad máxima de corriente que ese circuito puede manejar de forma segura. Sistemas como las luces (faros, intermitentes, luces de freno), la radio, el sistema de climatización (aire acondicionado, calefacción), los elevalunas eléctricos, el limpiaparabrisas y muchos otros componentes electrónicos vitales dependen de esta protección. Si, por ejemplo, un cable se pela y toca metal (un cortocircuito) o si un componente empieza a consumir demasiada energía (una sobrecarga), el fusible correspondiente se fundirá antes de que el exceso de corriente pueda dañar el cableado, la unidad de control o el propio componente.

Prevención de Incendios

Quizás uno de los beneficios más críticos de la caja de fusibles es su papel en la prevención de incendios. Las sobrecargas y los cortocircuitos pueden generar una cantidad considerable de calor en el cableado eléctrico. Este calor excesivo puede derretir el aislamiento de los cables, iniciar chispas o incluso prender fuego a los materiales combustibles cercanos dentro del vehículo. Al interrumpir rápidamente el flujo de corriente peligroso, los fusibles eliminan la fuente de calor excesivo, reduciendo drásticamente el riesgo de un incendio eléctrico en el automóvil. Esta es una función de seguridad pasiva pero increíblemente importante.

Facilita la Identificación de Problemas Eléctricos

Cuando un componente eléctrico de tu coche deja de funcionar (por ejemplo, la radio no enciende, una ventana eléctrica no baja, o los intermitentes no parpadean), el fusible quemado actúa como un indicador claro de que hay un problema en ese circuito específico. En lugar de tener que revisar todo el sistema eléctrico, puedes empezar por inspeccionar el fusible correspondiente en la caja. Un fusible fundido te dice exactamente qué circuito ha experimentado una sobrecarga o cortocircuito, lo que simplifica enormemente el proceso de diagnóstico y reparación. Es una señal directa que te ayuda a localizar la fuente del fallo, ya sea un cable dañado, un componente defectuoso o un problema más profundo.

Proceso de Reemplazo Sencillo y Económico

A diferencia de la reparación de componentes eléctricos complejos o cableados dañados, reemplazar un fusible quemado es un proceso relativamente sencillo y muy económico. Los fusibles son piezas de bajo coste y su sustitución no requiere herramientas especializadas (más allá de un pequeño extractor que a menudo viene en la caja de fusibles misma). La mayoría de las cajas de fusibles vienen con un diagrama en la tapa o en el manual del propietario que muestra la función de cada fusible y su amperaje. Esto permite al propietario del vehículo identificar rápidamente el fusible que necesita ser reemplazado y realizar la tarea por sí mismo en cuestión de minutos, siempre y cuando tenga el fusible de repuesto correcto a mano.

Cómo Identificar y Reemplazar un Fusible Quemado

Saber cómo manejar la caja de fusibles es una habilidad útil para cualquier propietario de automóvil. Aquí te explicamos los pasos básicos:

1. Localiza la Caja de Fusibles: El primer paso es encontrar la caja. Como mencionamos, puede haber más de una. Consulta el manual del propietario de tu vehículo. El manual te proporcionará la ubicación exacta y, crucialmente, el diagrama detallado de los fusibles.
2. Consulta el Diagrama de Fusibles: Una vez que encuentras la caja, busca el diagrama. Este suele estar pegado en la parte interior de la tapa de la caja o impreso en una página específica del manual del propietario. El diagrama te mostrará qué fusible corresponde a cada sistema eléctrico (por ejemplo, 'Radio', 'Luces Delanteras Izquierdas', 'Bomba de Combustible', etc.) y cuál es el amperaje correcto de cada uno.
3. Inspecciona Visualmente los Fusibles: Abre la caja. Los fusibles modernos suelen ser de plástico translúcido de diferentes colores (cada color indica un amperaje específico). Puedes inspeccionar visualmente el filamento metálico dentro del fusible. Un fusible bueno tendrá un filamento continuo. Un fusible quemado tendrá el filamento roto, derretido o visiblemente dañado, a menudo con signos de ennegrecimiento dentro del plástico.
4. Usa una Herramienta de Prueba (Opcional pero Recomendado): Si no estás seguro de la inspección visual o si el fusible no es transparente, puedes usar un probador de fusibles o un multímetro para verificar la continuidad del fusible sin quitarlo.
5. Retira el Fusible Quemado: Si identificas un fusible quemado, retíralo con cuidado. La mayoría de las cajas de fusibles incluyen una pequeña herramienta de plástico (un extractor de fusibles) diseñada para agarrar y tirar del fusible de forma segura. Si no tienes uno, puedes usar unos alicates de punta fina, pero ten cuidado de no dañar los contactos.
6. Reemplaza el Fusible: Es absolutamente crucial reemplazar el fusible quemado por uno nuevo del mismo amperaje. El amperaje está indicado con un número en la parte superior del fusible y por su color. Usar un fusible de menor amperaje podría hacer que se queme inmediatamente, mientras que usar uno de mayor amperaje elimina la protección, permitiendo que pase una corriente excesiva que podría dañar el cableado o el componente, o incluso causar un incendio. Asegúrate de que el nuevo fusible encaje firmemente en su lugar.

Después de reemplazar el fusible, verifica si el componente eléctrico que no funcionaba ahora opera correctamente. Si lo hace, es probable que el problema original fuera simplemente una sobrecarga temporal o la falla del propio fusible. Sin embargo, si el fusible nuevo se quema inmediatamente o poco después, esto indica un problema más serio, como un cortocircuito persistente o un componente defectuoso que está consumiendo demasiada corriente. En este caso, reemplazar el fusible no solucionará la causa raíz y necesitarás una inspección profesional.

Señales que Podrían Indicar un Problema en la Caja de Fusibles o Circuitos Relacionados

Además de un componente que simplemente deja de funcionar, hay otras señales que podrían alertarte sobre problemas en el sistema eléctrico relacionados con la caja de fusibles o los relés:

Ruidos Extraños Provenientes de la Caja de Fusibles

Los sonidos inusuales siempre son una advertencia en un automóvil. Si escuchas ruidos como clics repetitivos provenientes de la caja de fusibles, esto a menudo indica que uno de los relés está activándose y desactivándose continuamente. Los relés son componentes eléctricos (a menudo con forma de pequeños cubos negros o de colores, más grandes que los fusibles) que actúan como interruptores controlados eléctricamente, permitiendo que una corriente de baja intensidad controle una corriente de alta intensidad para alimentar componentes como la bomba de combustible o el ventilador del radiador. Un relé que hace clic puede estar defectuoso, o puede ser una señal de un problema en el circuito que controla, como una mala conexión o una fluctuación de voltaje.

Fallo del Fusible de la Radio (y Reincidencia)

Una situación común es que la radio del coche deje de funcionar. A menudo, esto se debe a un fusible de radio quemado, lo cual es una reparación sencilla. Sin embargo, si reemplazas el fusible de la radio y este se quema de nuevo casi de inmediato, esto es una clara señal de que el problema no es el fusible en sí, sino un cortocircuito o una sobrecarga constante en el circuito de la radio. Podría ser un cable pelado tocando el chasis, un problema interno en la propia radio o en otro componente conectado a ese circuito. En estos casos, simplemente seguir reemplazando fusibles no resolverá el problema y podría ser peligroso; se requiere una investigación más profunda.

Las Luces del Salpicadero se Apagan o Fallan

Conducir sin la información vital que proporcionan las luces y los indicadores del salpicadero (velocidad, nivel de combustible, luces de advertencia) es peligroso. Si las luces del salpicadero se apagan repentinamente, podría deberse a un fusible quemado que protege ese circuito. Similar al caso de la radio, si el fusible se quema repetidamente, el problema subyacente está en el circuito del salpicadero o en los componentes conectados a él, no en el fusible en sí. Resolver esto es crucial para la seguridad.

Además de estos ejemplos, fallos en otros componentes como la batería o el alternador pueden manifestarse a través de la caja de fusibles, ya que los fusibles y relés protegen los circuitos asociados. Si experimentas problemas eléctricos persistentes o si un fusible se quema repetidamente, es una señal de que algo no está bien y requiere atención.

Tabla Resumen: Síntomas Comunes y Posibles Causas

Preguntas Frecuentes sobre la Caja de Fusibles

¿Qué es exactamente un fusible de coche?

Un fusible de coche es un pequeño dispositivo de seguridad con un filamento metálico diseñado para fundirse y romper un circuito eléctrico si la corriente excede un nivel seguro, protegiendo así los componentes y el cableado del daño por sobrecarga o cortocircuito.

¿Dónde se encuentra la caja de fusibles en mi auto?

La ubicación varía según el modelo y la marca del vehículo. Puede estar debajo del capó, debajo del tablero de instrumentos o en el maletero. Siempre es mejor consultar el manual del propietario para encontrar la ubicación exacta.

¿Por qué es tan importante la caja de fusibles?

Es vital porque protege el sistema eléctrico del coche de sobrecargas y cortocircuitos, previniendo daños costosos a componentes electrónicos y, lo más importante, reduciendo significativamente el riesgo de incendios eléctricos.

¿Cómo sé si un fusible está quemado?

Visualmente, el filamento metálico dentro de un fusible transparente estará roto o derretido. Algunos fusibles tienen un indicador. También puedes usar un probador de fusibles o multímetro para verificar la continuidad.

¿Puedo reemplazar un fusible quemado yo mismo?

Sí, en la mayoría de los casos es un proceso sencillo si sabes dónde está la caja, tienes el diagrama correcto y utilizas un fusible de reemplazo del mismo amperaje. Consulta el manual del propietario para las instrucciones específicas de tu vehículo.

¿Qué pasa si uso un fusible con un amperaje diferente?

Usar un fusible de menor amperaje puede hacer que se queme prematuramente. Usar uno de mayor amperaje es peligroso, ya que no ofrecerá la protección necesaria y permitirá que pase una corriente excesiva, lo que puede dañar el cableado, los componentes o causar un incendio.

¿Cuándo debo llevar mi auto al taller por un problema de fusibles?

Debes buscar ayuda profesional si no puedes encontrar la caja de fusibles, si no estás seguro de cómo identificar o reemplazar el fusible, o si un fusible de reemplazo se quema repetidamente poco después de instalarlo. La quema recurrente de un fusible indica un problema subyacente más grave que requiere diagnóstico por parte de un mecánico calificado.

Conclusión

La caja de fusibles es una parte esencial del sistema eléctrico de tu auto que protege los componentes electrónicos de sobrecargas y cortocircuitos. Comprender su función y saber cómo realizar tareas básicas como identificar y reemplazar un fusible quemado puede ahorrarte tiempo y dinero, y te ayuda a mantener tu vehículo en buen estado. Sin embargo, es fundamental recordar que los fusibles son solo la primera línea de defensa. Si un fusible se quema repetidamente, es una clara indicación de un problema más profundo en el circuito que requiere la atención de un profesional para garantizar la seguridad y el correcto funcionamiento de tu vehículo a largo plazo. Mantén siempre tu sistema eléctrico en óptimas condiciones para una conducción segura y sin problemas.
