Cuando nos ponemos al volante, muchas acciones se vuelven automáticas. Pisamos el pedal del embrague, cambiamos de marcha y soltamos, todo sin pensar realmente en el complejo mecanismo que está trabajando bajo nuestros pies. El embrague es uno de esos componentes esenciales cuyo funcionamiento damos por sentado, pero entender cómo opera, especialmente el embrague hidráulico, puede mejorar nuestra conducción y ayudarnos a detectar problemas a tiempo.
En esencia, el embrague, también conocido como clutch, tiene una función crucial: permitir el acople y desacople suave entre el motor y la caja de cambios. Esto es fundamental para poder cambiar de marcha o detener el vehículo sin que el motor se cale. La forma en que logra esta conexión/desconexión varía según el tipo de embrague.
Tipos de Embrague: Más Allá de lo Básico
No todos los embragues son iguales. Los fabricantes eligen el tipo más adecuado según las características del vehículo y la experiencia de conducción que desean ofrecer. Podemos categorizarlos de diversas maneras:
Según su construcción y número de discos:
- Monodiscos: Los más comunes en turismos.
- Bidiscos y Multidiscos: Usados en vehículos de mayor rendimiento o carga, donde se necesita transmitir más par.
- Hidráulicos (sin discos): Aunque la información proporcionada los lista aquí, es importante aclarar que esta categoría 'sin discos' se refiere más a los convertidores de par usados en transmisiones automáticas puras, que operan basándose puramente en fluidos y no tienen los discos de fricción de un embrague convencional. El embrague hidráulico en el contexto de una transmisión manual o semiautomática *sí* usa un mecanismo de fricción con discos, pero el *mando* es hidráulico, no mecánico. La fuente original podría estar refiriéndose a los convertidores de par al mencionar "sin discos". Nos centraremos en el embrague de fricción con mando hidráulico.
Según su refrigeración:
- Secos: Se enfrían por aire. La mayoría de los embragues de fricción son secos.
- Húmedos: Sumergidos en aceite, lo que ayuda a la refrigeración y suavidad, típicos de algunas motocicletas o embragues multidisco en ciertas aplicaciones automotrices.
Según el mecanismo que aplica presión al plato opresor:
- Embrague de Muelles Helicoidales: Los muelles se distribuyen alrededor del plato de presión para aplicar fuerza sobre el disco. Es un diseño tradicional.
- Embrague de Diafragma: Utiliza un diafragma elástico de acero al carbono en lugar de múltiples muelles. Es más compacto y proporciona una presión más uniforme. Es el más extendido hoy en día en coches manuales.
- Embrague Centrífugo: El acoplamiento se produce gracias a la fuerza centrífuga generada por el giro del motor, que actúa sobre unos contrapesos. Se usa comúnmente en scooters y algunas aplicaciones automáticas simples.
Según su tipo de mando (cómo se acciona desde el pedal):
- Embrague de Fricción Mecánica (por cable): El pedal está conectado al mecanismo de liberación del embrague mediante un cable. Al pisar el pedal, el cable tira y desacopla el embrague. Es un sistema simple y robusto.
- Embrague Electromagnético o Eléctrico Asistido: Utiliza un electroimán para controlar el acoplamiento. Cuando se activa una bobina, crea un campo magnético que transmite el par o ayuda en el proceso. Se ve en algunas aplicaciones o como asistencia.
- Embrague Hidráulico: Aquí es donde nos enfocamos. Este sistema utiliza un fluido incompresible para transmitir la fuerza del pedal al mecanismo de desacoplamiento del embrague. Actúa de forma suave y progresiva.
Profundizando en el Embrague Hidráulico
El embrague hidráulico es un sistema de mando que, en lugar de usar un cable mecánico para conectar el pedal con el embrague, utiliza un circuito de fluido. Su funcionamiento se basa en los principios de la hidráulica, similares a los de un sistema de frenos.

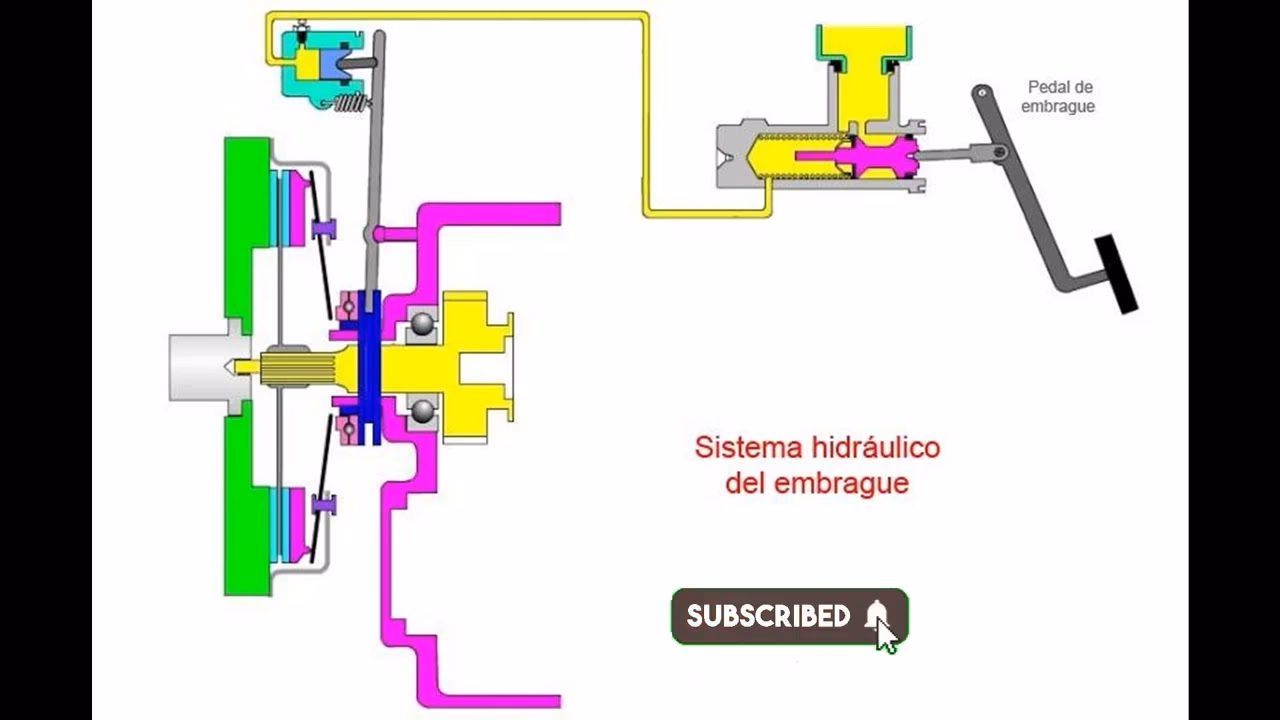

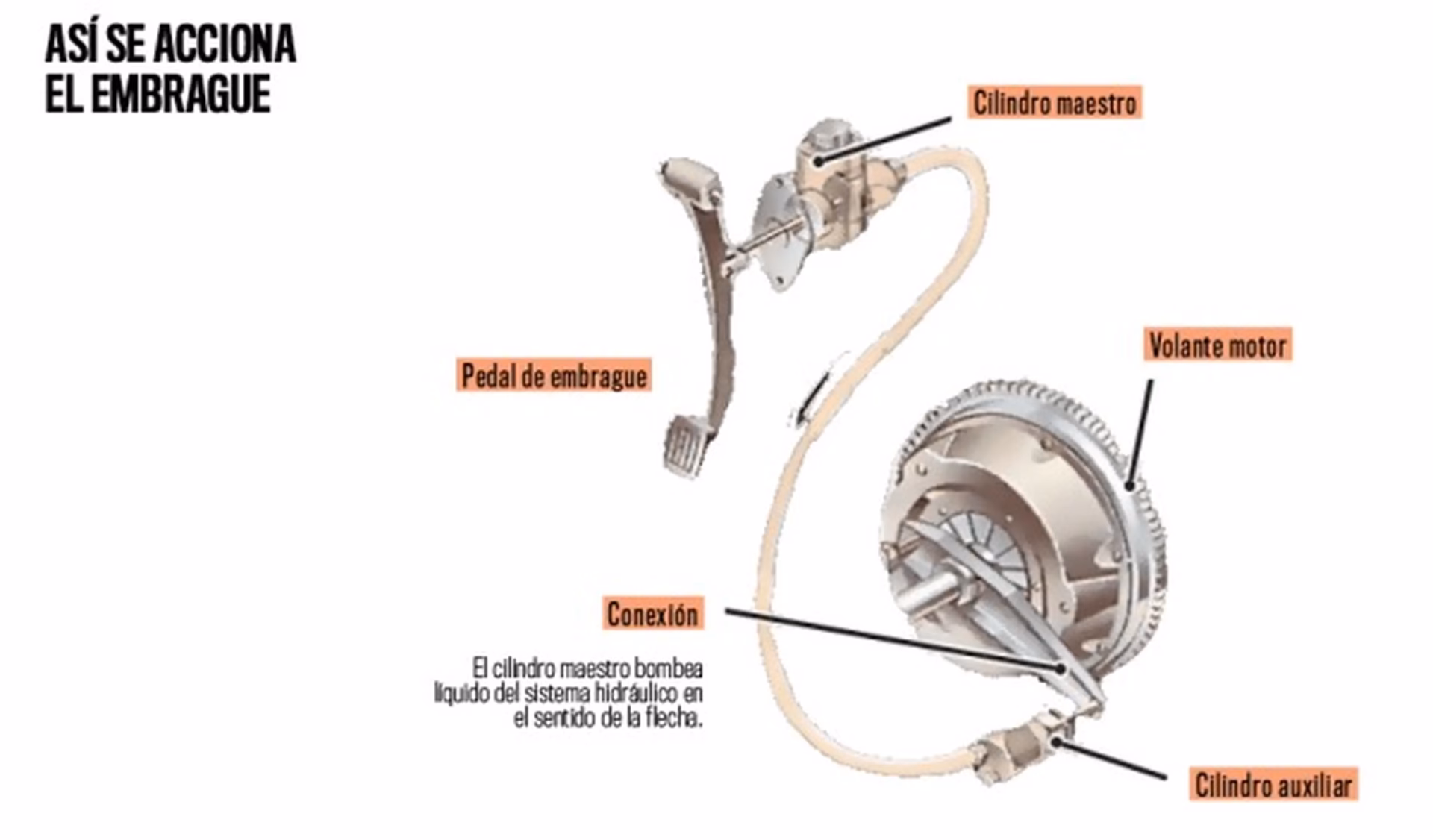

El sistema consta principalmente de dos componentes clave: el cilindro maestro (o cilindro principal) y el cilindro esclavo (o cilindro receptor). Ambos están conectados por una tubería por la que circula un fluido hidráulico específico (similar al líquido de frenos).
Cuando el conductor pisa el pedal del embrague, este movimiento empuja un émbolo dentro del cilindro maestro. Este émbolo presuriza el fluido hidráulico dentro del circuito. La presión se transmite a través de la tubería hasta el cilindro esclavo, ubicado cerca del embrague.

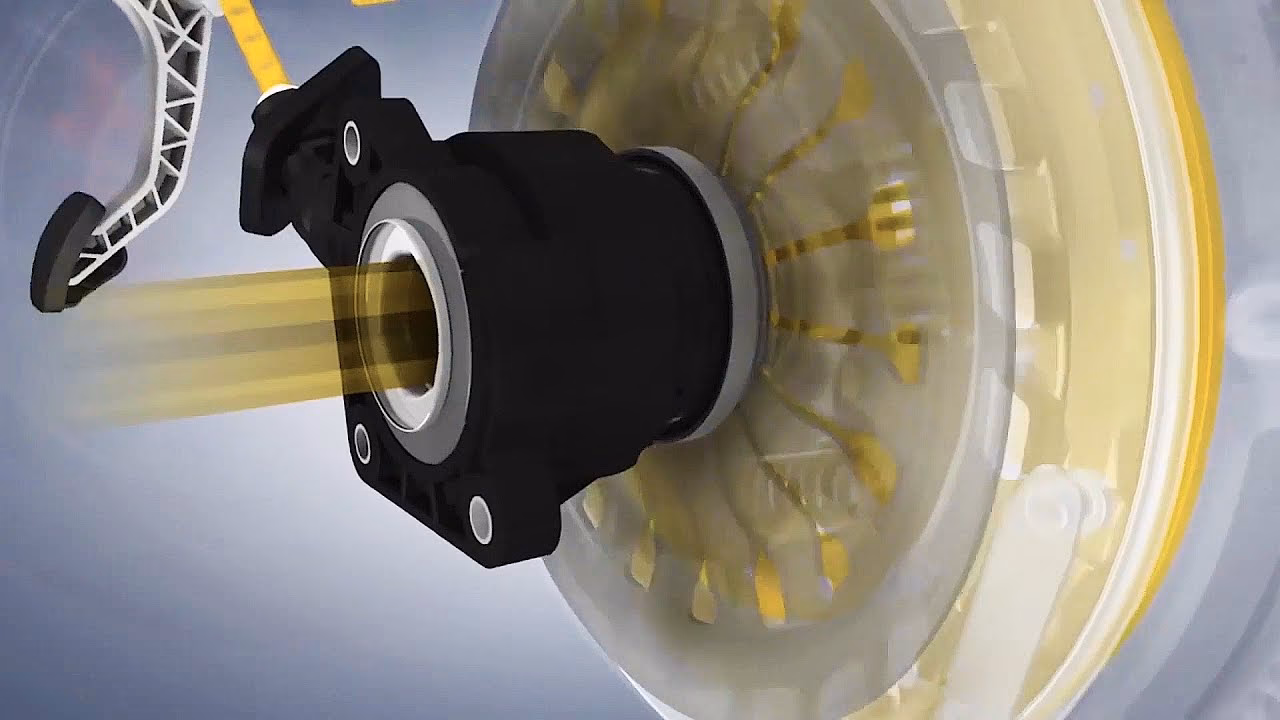

El cilindro esclavo tiene otro émbolo que es empujado por la presión del fluido. Este émbolo, a su vez, actúa sobre el mecanismo de liberación del embrague (como la horquilla de embrague), que mueve el cojinete de empuje. El cojinete de empuje presiona sobre el diafragma (o los muelles) del plato de presión, liberando así el disco de embrague y desacoplando la transmisión del motor.
Al soltar el pedal, la presión en el circuito disminuye. Los émbolos en ambos cilindros retroceden a su posición original, y el mecanismo de embrague vuelve a acoplar el disco al volante motor, restableciendo la conexión entre el motor y la caja de cambios.
Históricamente, el embrague hidráulico ganó popularidad por ofrecer una operación más suave y un tacto de pedal más consistente en comparación con los sistemas de cable, que podían endurecerse o estirarse con el tiempo. Fue un avance significativo en la tecnología de transmisión, permitiendo arranques y cambios de marcha más fluidos.
Embrague Hidráulico vs. Embrague Mecánico (por Cable)
La elección entre un sistema de mando hidráulico o mecánico (por cable) tiene implicaciones en la sensación de conducción, el coste y el mantenimiento. Aquí comparamos sus principales aspectos:
| Característica | Embrague Hidráulico | Embrague Mecánico (por Cable) |
|---|---|---|
| Sensación del Pedal | Más suave, progresiva y consistente. | Puede ser más duro, menos lineal y variar con el desgaste del cable. |
| Capacidad de Ajuste | Generalmente ajustable (punto de acoplamiento). | No ajustable (salvo tensión del cable en algunos casos). |
| Precisión y Control | Mayor control para acoplamientos precisos. | Menor precisión, tacto menos directo. |
| Complejidad | Más complejo (cilindros, fluido, tuberías). | Más simple (pedal, cable, mecanismo). |
| Coste Inicial | Generalmente más alto. | Generalmente más bajo. |
| Mantenimiento | Requiere verificación y posible cambio de fluido. Propenso a fugas. | Requiere lubricación periódica del cable. Propenso a estirarse o romperse. |
| Durabilidad del Sistema de Mando | Componentes hidráulicos pueden fallar (fugas en cilindros). | El cable puede romperse o estirarse con el tiempo. |
| Coste de Reparación (del mando) | Potencialmente más alto si falla un cilindro. | Generalmente más bajo (cambio de cable). |
El embrague hidráulico ofrece una experiencia de conducción superior para muchos, con cambios de marcha más cómodos y un control más fino sobre el punto de acoplamiento. Sin embargo, su mayor complejidad implica un coste inicial y de mantenimiento potencialmente más elevado, además de la posibilidad de fallos relacionados con el sistema de fluidos, como las fugas.
Problemas Comunes del Embrague Hidráulico
Aunque son fiables, los sistemas de mando hidráulico pueden presentar fallos. Detectar los síntomas a tiempo es clave para evitar daños mayores. Algunos indicadores comunes de problemas en el sistema hidráulico del embrague incluyen:
- Nivel de Fluido Ascendente en el Depósito: Si al soltar el pedal del embrague el nivel de fluido en el depósito no regresa a su nivel original o incluso sube, puede ser un signo de un problema en el cilindro maestro, que no está permitiendo que el fluido retorne correctamente.
- Pedal de Embrague que se Queda Pegado o No Retorna: Este es un síntoma claro de una pérdida de presión hidráulica. Si el pedal se va al fondo y no regresa, indica que el sistema no está transmitiendo la fuerza necesaria para desacoplar el embrague. La causa más probable es un fallo completo del cilindro maestro o una fuga importante en el circuito.
- Ruido al Pisar el Pedal: Ruidos inusuales al accionar el pedal del embrague podrían estar asociados con un problema en el cilindro maestro o esclavo. Una fuga de aire en el sistema (que requeriría purgado) o un fallo interno en uno de los cilindros pueden generar ruidos.
- Dificultad para Cambiar de Marcha: Si cuesta engranar las marchas, especialmente la primera o la marcha atrás con el vehículo detenido y el motor en marcha, podría indicar que el embrague no está desacoplando completamente. Esto puede deberse a una presión hidráulica insuficiente, a menudo causada por fugas o aire en el circuito.
- Pérdida de Fluido: Si observas manchas de líquido bajo el coche, especialmente cerca de la caja de cambios o debajo del pedal del embrague, podría ser una fuga en el cilindro esclavo o maestro, respectivamente, o en las tuberías. Una fuga reduce la presión del sistema y afecta su funcionamiento.
Ante cualquiera de estos síntomas, es fundamental acudir a un taller especializado. Un embrague que no funciona correctamente no solo dificulta la conducción, sino que puede dañar la caja de cambios y otros componentes.
Mantenimiento y Coste de Reparación
El mantenimiento preventivo es crucial para alargar la vida útil de cualquier componente del vehículo, y el embrague hidráulico no es una excepción. Aunque requiere menos lubricación que un sistema de cable, es vital:
- Verificar el Nivel del Fluido: Asegurarse de que el nivel de fluido hidráulico en el depósito (a menudo compartido con el de frenos, o un depósito separado) esté siempre entre los niveles mínimo y máximo indicados. Un nivel bajo suele indicar una fuga.
- Cambiar el Fluido Periódicamente: El fluido hidráulico puede degradarse con el tiempo y absorber humedad, lo que reduce su eficacia y puede dañar los componentes internos. Seguir las recomendaciones del fabricante para el cambio de fluido es una buena práctica.
- Inspeccionar en Busca de Fugas: Revisar visualmente los cilindros maestro y esclavo, así como las tuberías, en busca de signos de fugas.
En cuanto al coste de reparación, si falla un componente del sistema hidráulico (cilindro maestro, cilindro esclavo, tubería), el precio puede variar. La reparación de un embrague hidráulico, que a menudo implica reemplazar uno o ambos cilindros y purgar el sistema, puede oscilar, según la complejidad del vehículo y la mano de obra, en un rango que puede ir desde 200 hasta 400 euros o más. Este coste se refiere específicamente a la reparación del sistema de *mando* hidráulico, no al reemplazo del kit de embrague completo (disco, plato, cojinete), que es una operación mucho más costosa y necesaria cuando los componentes de fricción se desgastan.
Preguntas Frecuentes sobre el Embrague Hidráulico
Aquí respondemos algunas dudas comunes:
¿Qué es la purga del embrague hidráulico?
La purga es el proceso de eliminar el aire que pueda haber entrado en el circuito hidráulico. El aire es compresible, a diferencia del fluido, y su presencia impide que el sistema transmita correctamente la presión, resultando en un pedal esponjoso o inoperante.
¿Puedo usar líquido de frenos en mi embrague hidráulico?
En la mayoría de los vehículos modernos, el sistema de embrague hidráulico utiliza el mismo tipo de fluido que el sistema de frenos (generalmente DOT 3, DOT 4 o DOT 5.1). Sin embargo, es crucial verificar el manual del propietario para confirmar el tipo exacto de fluido requerido, ya que usar el incorrecto puede dañar los sellos del sistema.
¿El embrague hidráulico se desgasta como el mecánico?
El sistema de *mando* hidráulico en sí (los cilindros y tuberías) no sufre el desgaste por fricción del disco de embrague. Sin embargo, los componentes de *fricción* del embrague (disco, plato de presión), que son accionados por el sistema hidráulico, sí se desgastan con el uso, independientemente de si el mando es mecánico o hidráulico.
¿Cómo sé si el problema es el sistema hidráulico o el kit de embrague?
Los problemas hidráulicos suelen manifestarse en el tacto o funcionamiento del pedal (blando, pegado, sin presión) o dificultades para desacoplar completamente el embrague (cuesta meter marchas con el coche parado). Los problemas con el kit de embrague (desgaste del disco, fallo del plato) suelen manifestarse como patinamiento del embrague (el motor se revoluciona pero el coche no acelera con la misma intensidad), vibraciones al soltar el pedal o ruidos al pisarlo o soltarlo (no relacionados con el tacto del pedal).
Conocer el funcionamiento y los posibles fallos del embrague hidráulico te empodera como conductor. Un mantenimiento adecuado y la atención a los primeros síntomas de avería pueden ahorrarte disgustos y costes elevados a largo plazo.
