El Embrague: Corazón de la Transmisión Manual

El embrague es uno de esos componentes fundamentales en los vehículos con transmisión manual, a menudo subestimado hasta que su correcto funcionamiento se ve comprometido. Situado estratégicamente entre el motor y la caja de cambios, actúa como un puente mecánico que permite gestionar la entrega de potencia a las ruedas. Comprender su funcionamiento no solo es crucial para una conducción eficiente y segura, sino también para alargar la vida útil de esta pieza vital.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Este sistema permite al conductor conectar o desconectar el motor de la transmisión a voluntad, lo que es indispensable para realizar cambios de marcha suaves, arrancar el vehículo desde parado y detenerlo sin que el motor se cale. Su operación se basa en el principio de fricción controlada, que permite una transición progresiva de la potencia.

¿Qué es el Embrague y Cuál es su Función?

En esencia, el embrague es un sistema que conecta y desconecta el giro del motor del giro de la caja de cambios y, por ende, de las ruedas. Su nombre proviene de la acción de 'embragar', que significa acoplar o unir. En un vehículo con transmisión manual, el conductor controla este acoplamiento mediante el pedal del embrague, generalmente el pedal situado más a la izquierda.

Posiciones Clave del Embrague

El embrague opera en tres posiciones principales:

• Acoplado (Embragado): En esta posición, el embrague transmite completamente el par motor a la caja de cambios. El motor y la transmisión giran solidariamente (o con una relación de giro fija determinada por la marcha seleccionada), impulsando las ruedas. Es la posición normal de conducción una vez que el vehículo se ha puesto en movimiento y se ha soltado el pedal.
• Desacoplado (Desembragado): Al pisar el pedal del embrague a fondo, se interrumpe por completo la transmisión de par. El motor sigue girando libremente, pero su movimiento no llega a la caja de cambios ni a las ruedas. Esta posición es necesaria para cambiar de marcha o para detener el vehículo sin que el motor se apague.
• Posiciones Intermedias (Patinaje): Al soltar el pedal progresivamente, el embrague restablece la transmisión de par de forma gradual mediante fricción entre sus componentes. Este 'patinaje' controlado es esencial para arrancar suavemente desde parado, ya que permite que el motor gire a una velocidad suficiente para no calarse, mientras la transmisión y las ruedas empiezan a moverse desde cero. También se utiliza para maniobras a baja velocidad.

La capacidad de transmitir el par motor se basa en la fricción entre el disco de embrague y el volante motor y la placa de presión. El par que puede transmitir un embrague depende de varios factores técnicos, incluyendo el material de fricción del disco, el área de las superficies en contacto, el diámetro del disco y la fuerza aplicada por el muelle o muelles del mecanismo.

Componentes Principales del Sistema de Embrague

Para entender cómo funciona, es útil conocer las partes que lo componen:

• Volante Motor: Un disco de acero pesado atornillado al cigüeñal del motor. Gira constantemente con el motor. Actúa como una superficie de fricción para el embrague y también ayuda a suavizar el giro del motor.
• Disco de Embrague: Un disco con material de fricción en ambas caras, similar a las pastillas de freno. Está estriado en su centro para acoplarse al eje de entrada de la caja de cambios (eje primario), pero no está fijado ni al volante motor ni a la placa de presión. Su función es crear la fricción necesaria para transmitir el par.
• Placa de Presión: Una carcasa metálica atornillada al volante motor. Contiene un diafragma (un tipo de muelle) o muelles helicoidales que empujan firmemente el disco de embrague contra el volante motor cuando el embrague está acoplado.
• Mecanismo de Accionamiento: Este sistema permite al conductor controlar el embrague desde el habitáculo. Puede ser mecánico (mediante un cable) o hidráulico (mediante cilindros maestro y esclavo). Al pisar el pedal, este mecanismo actúa sobre el cojinete de empuje.
• Cojinete de Empuje (o Collarín): Se mueve a lo largo del eje de entrada de la caja de cambios. Cuando se pisa el pedal, el cojinete de empuje presiona el centro del diafragma (o los muelles) de la placa de presión.
• Horquilla de Embrague: Es una palanca que mueve el cojinete de empuje hacia adelante y hacia atrás.

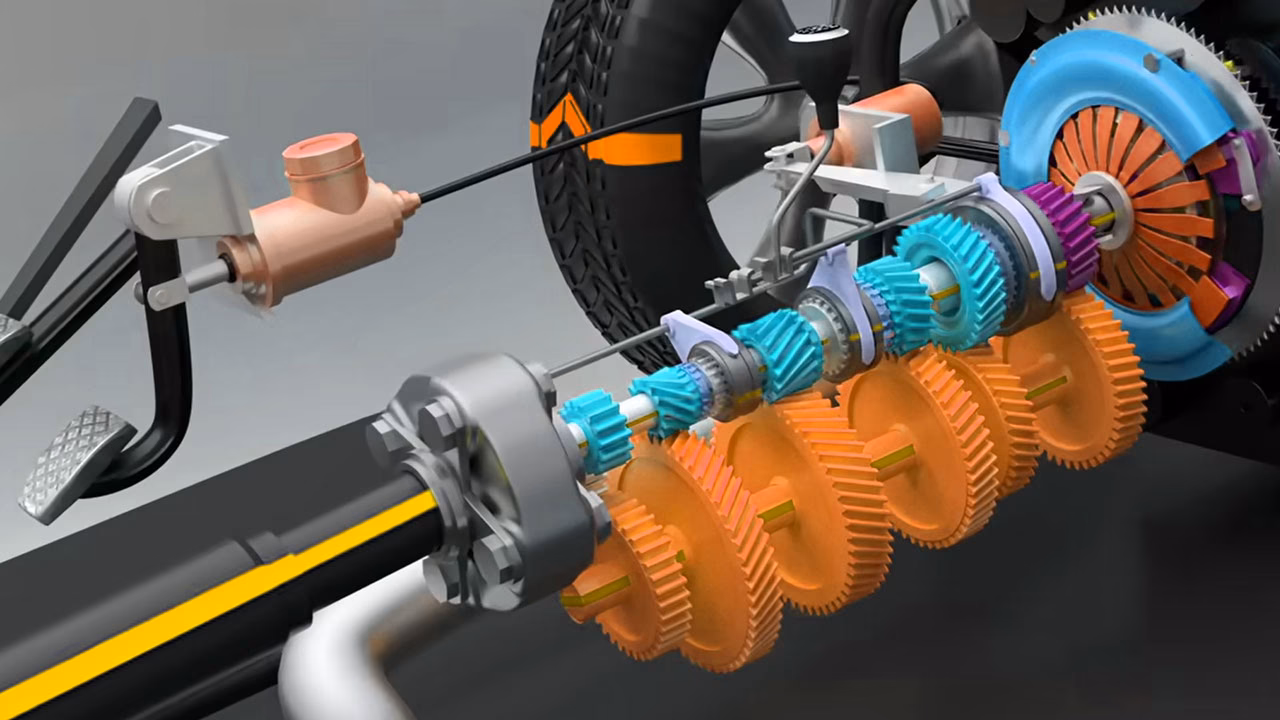

Funcionamiento Detallado: Paso a Paso

Veamos qué ocurre dentro del sistema cuando accionamos el pedal:

1. Embrague Acoplado (Pedal Suelto):

En esta posición, el diafragma de la placa de presión empuja firmemente el disco de embrague contra el volante motor. Como el volante motor está unido al cigüeñal y gira con el motor, la fricción entre el volante motor y el disco de embrague hace que este último también gire. Dado que el disco de embrague está acoplado al eje de entrada de la caja de cambios, el movimiento del motor se transmite a la transmisión y, si hay una marcha seleccionada, a las ruedas. Hay un acoplamiento sólido entre motor y transmisión.

2. Embrague Desacoplado (Pedal Pisado a Fondo):

Cuando pisamos el pedal del embrague, el mecanismo de accionamiento (cable o sistema hidráulico) mueve la horquilla de embrague, que a su vez empuja el cojinete de empuje. El cojinete de empuje presiona el centro del diafragma de la placa de presión. Esto provoca que el borde exterior del diafragma se retire, liberando la presión sobre el disco de embrague. Ahora, el disco de embrague ya no está presionado entre el volante motor y la placa de presión, lo que permite que el motor y el volante sigan girando libremente sin transmitir movimiento al disco de embrague ni a la caja de cambios. La transmisión de par se interrumpe.

3. Posiciones Intermedias (Pedal Soltándose Progresivamente):

Al levantar gradualmente el pie del pedal, la presión del cojinete de empuje sobre el diafragma disminuye. Esto permite que la placa de presión comience a ejercer fuerza nuevamente sobre el disco de embrague, presionándolo contra el volante motor. A medida que aumenta la presión, la fricción entre el volante y el disco se incrementa, y el disco de embrague comienza a girar a una velocidad intermedia entre la del volante motor y la velocidad (cero al arrancar) del eje de entrada de la caja de cambios. Este deslizamiento controlado permite que el motor siga girando sin calarse mientras la caja de cambios y las ruedas ganan velocidad suavemente. Es el arte de 'modular' el embrague.

Este proceso de desacoplamiento y acoplamiento progresivo es fundamental para cambiar de marcha. Al desacoplar, se elimina la tensión en los engranajes de la caja de cambios, permitiendo seleccionar una marcha diferente. Al soltar progresivamente el embrague, se permite que las velocidades de giro del motor y la transmisión se sincronicen suavemente para la nueva relación de marcha.

La Importancia del Embrague en la Conducción

El embrague es mucho más que solo el pedal para cambiar de marcha. Es el principal controlador de la conexión entre el motor y la transmisión, lo que permite al conductor:

• Arrancar suavemente: Sin él, el motor se calaría al intentar mover el coche desde parado.
• Cambiar de marcha sin dañar la caja de cambios: Permite interrumpir la transmisión para engranar otra relación sin forzar los piñones.
• Controlar la velocidad a baja marcha: Permite 'patinar' ligeramente para maniobrar con precisión en espacios reducidos o al subir pendientes pronunciadas a baja velocidad.
• Detener el vehículo sin apagar el motor: Permite desacoplar el motor de las ruedas al frenar hasta detenerse.

Intentar cambiar de marcha sin usar el embrague correctamente (o en absoluto) resulta en el desagradable sonido de 'rascado' de los engranajes, lo que indica que se están intentando acoplar piezas que giran a velocidades muy diferentes. Esto causa un desgaste prematuro y severo en la caja de cambios.

Tipos de Sistemas de Embrague

Aunque nos centramos en el embrague manual, existen diferentes tipos, especialmente en vehículos modernos:

Embrague Seco (Transmisión Manual)

Es el tipo más común en coches y camiones con transmisión manual. Se llama 'seco' porque sus componentes de fricción operan en el aire, sin lubricación de aceite. Utiliza un solo disco de embrague entre el volante motor y la placa de presión. El accionamiento suele ser hidráulico o por cable.

Sistemas en Transmisiones Automáticas

Los coches automáticos no tienen pedal de embrague para el conductor. En su lugar, utilizan otros mecanismos para gestionar la conexión entre motor y transmisión. El más común es el convertidor de par, un dispositivo hidráulico que permite que el motor gire (ralentí) mientras el coche está parado con una marcha engranada, y que transmite gradualmente la potencia a medida que se acelera. Las propias transmisiones automáticas a menudo contienen embragues internos (multidisco, operando en aceite) y frenos para seleccionar las diferentes relaciones de marcha.

Embrague Húmedo (Motocicletas)

Común en motocicletas, este tipo de embrague opera sumergido en el mismo aceite que lubrica la caja de cambios. Consiste en una pila de múltiples discos de fricción y discos de acero intercalados. La lubricación constante ayuda a disipar el calor generado por la fricción, permitiendo un diseño más compacto y una mayor durabilidad en ciertas condiciones.

Otros Usos del Embrague

Los embragues también se utilizan en otros sistemas del vehículo, como los embragues viscosos o activados por calor para ventiladores de refrigeración antiguos o los embragues magnéticos para accionar el compresor del aire acondicionado solo cuando es necesario.

Características Técnicas y Transmisión de Par

La función principal del embrague es transmitir el par motor. El par es la fuerza de giro que genera el motor. La potencia de un motor se define como el producto del par por la velocidad angular (RPM). Las cajas de cambio existen precisamente para modificar la relación entre velocidad de giro y par. Una marcha baja reduce drásticamente la velocidad de giro transmitida pero multiplica el par, lo que es ideal para arrancar o subir pendientes. Una marcha alta hace lo contrario, aumentando la velocidad a expensas del par, ideal para circular a alta velocidad en llano.

El embrague debe ser capaz de transmitir el máximo par que el motor puede generar sin patinar una vez que está completamente acoplado. Su diseño y los materiales de fricción son cruciales para esta capacidad y para resistir el calor generado durante el patinaje controlado.

Uso Correcto del Embrague: Claves para su Durabilidad

El embrague es una pieza de desgaste. Su vida útil depende enormemente de cómo se utiliza. Un uso adecuado puede hacer que dure cientos de miles de kilómetros, mientras que un mal uso puede acortarla drásticamente. Aquí algunos consejos esenciales:

• Pisar a fondo: Al cambiar de marcha o detenerse, pisa el pedal del embrague completamente hasta el final de su recorrido. Esto asegura que el embrague se desacople por completo, evitando fricciones innecesarias al seleccionar una marcha.
• Soltar suavemente y progresivamente: Especialmente al arrancar o en maniobras a baja velocidad, suelta el pedal de forma gradual. Permite que el motor y la transmisión sincronicen sus velocidades suavemente a través del patinaje controlado. Evita soltar el pedal de golpe ('soltar el embrague de sopetón'), ya que provoca tirones y un desgaste excesivo.
• No 'descansar' el pie sobre el pedal: Evita mantener el pie apoyado sobre el pedal del embrague mientras conduces. Incluso una ligera presión puede hacer que el cojinete de empuje esté en contacto constante con el diafragma y que el embrague patine mínimamente sin que lo notes, provocando un desgaste prematuro. Una vez que has cambiado de marcha y el embrague está completamente acoplado, retira el pie del pedal y apóyalo en el reposapiés.
• Evitar el 'patinaje' innecesario: No mantengas el embrague patinando más tiempo del estrictamente necesario (por ejemplo, en una pendiente esperando un semáforo, es mejor usar el freno de mano). El patinaje genera calor y desgaste.
• Arrancar en la marcha adecuada: Siempre arranca en primera marcha (o segunda si la pendiente es muy leve y el coche tiene suficiente par en bajas RPM). Arrancar en marchas más altas fuerza al embrague a patinar excesivamente para poner el coche en movimiento.
• Evitar acelerones bruscos con el embrague a medio pisar: Esto quema el material de fricción rápidamente.

Seguir estas prácticas no solo prolonga la vida del embrague, sino que también mejora la eficiencia del combustible y la comodidad de la conducción.

¿Cómo Saber si el Embrague Está Fallando?

Un embrague desgastado o con problemas presenta síntomas claros. Estar atento a ellos puede permitirte reemplazarlo antes de que falle por completo y te deje tirado.

• Patinaje del embrague: Este es el síntoma más común de desgaste. Notas que al acelerar, el motor se revoluciona (suben mucho las RPM), pero el coche no gana velocidad en proporción. Es como si la potencia no llegara completamente a las ruedas. Esto ocurre porque el disco de fricción está desgastado y no puede agarrarse firmemente al volante motor/placa de presión.
• Olor a quemado: Un olor fuerte y desagradable, similar a goma quemada, especialmente después de usar el embrague intensamente (por ejemplo, en una pendiente pronunciada o en un atasco con mucho uso del embrague). Indica que el material de fricción se está sobrecalentando y quemando debido a un patinaje excesivo.
• Pedal duro o esponjoso: Un cambio en la resistencia del pedal. Si se vuelve muy duro, puede haber un problema en el mecanismo de accionamiento (cable o hidráulico) o en la placa de presión. Si se siente esponjoso o va al fondo sin ofrecer resistencia, suele ser un problema en el sistema hidráulico (fuga de líquido, aire en el circuito).
• Ruido al pisar o soltar el pedal: Ruidos extraños, como chirridos o crujidos, al accionar el pedal pueden indicar problemas en el cojinete de empuje, el diafragma o la horquilla.
• Dificultad para cambiar de marcha: Si cuesta meter las marchas, especialmente la primera o la marcha atrás con el coche parado y el motor en marcha, puede ser que el embrague no esté desacoplando completamente.

Existe una prueba sencilla para verificar el patinaje: con el motor caliente, detén el coche en un lugar seguro y llano. Con el freno de mano puesto, arranca en una marcha alta (por ejemplo, tercera o cuarta) y suelta el pedal del embrague rápidamente pero sin acelerar bruscamente. Si el embrague está en buen estado, el motor debería calarse inmediatamente. Si el motor sigue funcionando durante unos segundos antes de calarse, o no se cala en absoluto, significa que el embrague está patinando y necesita ser revisado.

Costo de Reparación y Mantenimiento

El reemplazo de un embrague es una de las reparaciones más costosas en un vehículo con transmisión manual. El precio varía significativamente dependiendo del modelo del coche, si lleva un embrague monomasa o bimasa (el bimasa es más caro y complejo) y la mano de obra del taller. Puede oscilar entre varios cientos y más de mil euros fácilmente. De ahí la importancia de un uso cuidadoso para maximizar su vida útil.

Aunque el embrague en sí no requiere mantenimiento periódico (no hay fluidos que cambiar en el embrague seco), el sistema de accionamiento hidráulico sí puede necesitar purgado o reemplazo de líquido con el tiempo, similar al sistema de frenos.

Preguntas Frecuentes sobre el Embrague

Aquí respondemos algunas dudas comunes:

¿Es normal que el embrague patine un poco al arrancar?

Sí, es normal y necesario que haya un patinaje controlado al arrancar desde parado o al maniobrar a baja velocidad. Es la forma en que el sistema permite que el motor, que necesita un mínimo de RPM para no calarse, ponga en movimiento un vehículo que está parado. Lo que no es normal es que patine al acelerar una vez que ya estás en movimiento y con el pedal completamente suelto.

¿Por qué mi coche se cala a veces al soltar el embrague?

Esto suele ocurrir por soltar el pedal demasiado rápido o por no dar suficiente aceleración al mismo tiempo. Requiere práctica coordinar la velocidad a la que se suelta el embrague con la presión sobre el pedal del acelerador, especialmente en las primeras marchas.

¿Los coches automáticos tienen embrague?

Los coches automáticos tradicionales no tienen un pedal de embrague para el conductor y usan un convertidor de par en lugar del embrague de fricción para gestionar la conexión inicial. Sin embargo, internamente, muchas transmisiones automáticas modernas utilizan embragues (generalmente multidisco y húmedos) para cambiar entre las diferentes relaciones de marcha.

¿Y los coches eléctricos?

La mayoría de los coches eléctricos no tienen caja de cambios con múltiples relaciones como los de combustión interna, ya que sus motores eléctricos entregan par de manera muy diferente y eficiente en un amplio rango de RPM. Por lo tanto, generalmente no necesitan un sistema de embrague tradicional.

¿Cuánto dura un embrague?

La vida útil varía enormemente según el conductor y el tipo de conducción (ciudad con mucho tráfico vs. carretera abierta). Puede durar desde menos de 50.000 km con un uso muy agresivo o inadecuado, hasta más de 200.000 km con un uso cuidadoso.

¿Puedo conducir con el embrague patinando?

No es recomendable. Un embrague que patina significa que no está transmitiendo toda la potencia del motor y se está desgastando rápidamente debido al calor. Además, puede fallar completamente en cualquier momento, dejándote inmovilizado. Debe ser reparado lo antes posible.

Tabla Comparativa: Embrague Manual vs. Convertidor de Par (Automático)

En conclusión, el sistema de embrague es una maravilla de la ingeniería mecánica que permite la interacción controlada entre el motor y la transmisión en vehículos manuales. Su correcto entendimiento y uso son fundamentales para una conducción segura, eficiente y para preservar la salud de uno de los componentes más caros de reparar en nuestro automóvil.
