Cigüeñal: El Corazón Giratorio del Motor

Cuando los pistones de un motor empiezan su incesante baile vertical, una pieza maestra es la encargada de tomar toda esa energía lineal y convertirla en un movimiento de rotación que finalmente impulsa tu vehículo hacia adelante. Esta pieza fundamental, a menudo invisible para el conductor pero absolutamente vital, es el cigüeñal.

Sin el cigüeñal, o si componentes asociados como el sensor o la polea fallan, la potencia generada por las explosiones controladas dentro de los cilindros no podría ser transmitida eficientemente a la caja de cambios y, en última instancia, a las ruedas. Es, en esencia, el gran transformador de movimiento dentro del motor de combustión interna.

¿Qué es el Cigüeñal y Cuál es su Función Principal?

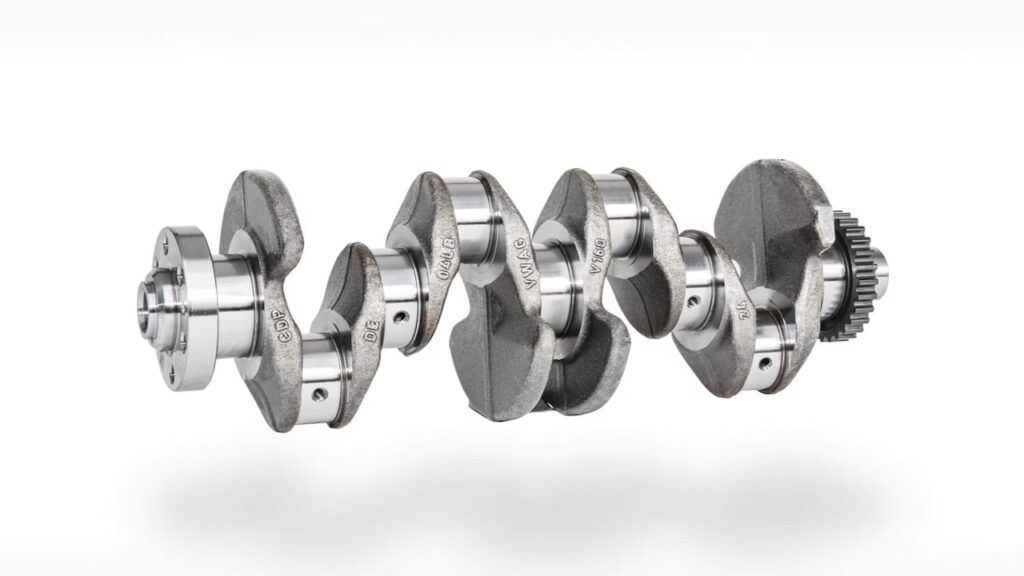

El cigüeñal es un componente mecánico robusto, generalmente fabricado en acero forjado o fundición de hierro de alta resistencia, diseñado para soportar enormes cargas y tensiones. Está ubicado longitudinalmente en la parte inferior del bloque motor, girando sobre cojinetes principales lubricados para reducir la fricción.

Su función primordial es la de convertir el movimiento alternativo (de arriba a abajo) de los pistones, que es transmitido a través de las bielas, en un movimiento de rotación continuo. Imagina una manivela compleja: cada biela empuja o tira de una 'manivela' o 'muñequilla' en el cigüeñal, causando que este gire sobre su eje.

Este movimiento rotativo es la base de la transmisión de potencia. Desde el cigüeñal, la energía pasa a la caja de cambios, que ajusta la relación de velocidad y par, y de ahí al diferencial y a los ejes que mueven las ruedas. Es la pieza central que literalmente pone el coche en movimiento.

Para visualizar mejor este proceso, podemos usar una analogía simple pero efectiva: piensa en una bicicleta. Tus piernas son como los pistones, ejerciendo un movimiento lineal (hacia arriba y hacia abajo al pedalear). Los pedales y las bielas de la bicicleta son como las bielas del motor, conectando tus piernas al plato. El plato y la cadena de la bicicleta son el equivalente al cigüeñal. El movimiento lineal de tus piernas se convierte en el movimiento rotativo del plato y la cadena, que a su vez hace girar la rueda trasera y te impulsa. En el coche, el cigüeñal es ese 'plato y cadena' gigantesco y extremadamente fuerte dentro del motor.

Componentes Clave Asociados al Cigüeñal

Aunque el cigüeñal en sí mismo es la pieza central, su correcto funcionamiento depende de otros elementos que trabajan en conjunto con él. Dos de los más importantes son el sensor del cigüeñal y la polea del cigüeñal (o damper).

El Sensor del Cigüeñal: El Ojo Electrónico del Motor

El sensor del cigüeñal, a menudo conocido como sensor CKP (Crankshaft Position Sensor), es un componente electrónico vital para la gestión del motor moderno. Su función principal es informar a la unidad de control del motor (ECU o centralita) sobre la velocidad de giro y la posición exacta del cigüeñal en cada momento.

¿Cómo lo hace? Normalmente, el sensor lee una rueda dentada, a menudo integrada en el volante de motor (una pieza pesada unida a un extremo del cigüeñal). Esta rueda tiene un patrón específico de dientes, a menudo con uno o dos dientes faltantes. Al girar el cigüeñal, la rueda dentada pasa por delante del sensor, generando pulsos eléctricos cada vez que un diente pasa. La ausencia de un diente crea un patrón único que la ECU utiliza para determinar la posición angular del cigüeñal y su velocidad (RPM).

Esta información es crítica por varias razones:

• Sincronización: La posición del cigüeñal debe estar perfectamente sincronizada con la posición del árbol de levas (que controla la apertura y cierre de las válvulas) y el movimiento de los pistones. La ECU utiliza la señal del sensor del cigüeñal (y a menudo también la del sensor del árbol de levas, CMP) para saber exactamente cuándo inyectar combustible y cuándo activar la chispa en cada cilindro en el momento óptimo del ciclo de combustión.
• Cálculo de RPM: La velocidad a la que pasan los dientes permite a la ECU calcular las revoluciones por minuto del motor.
• Detección de Fallos de Encendido: Los patrones irregulares en la señal pueden indicar que un cilindro no está funcionando correctamente.

La ubicación típica del sensor del cigüeñal es cerca del volante de motor, entre el bloque motor y la caja de cambios. Puede estar atornillado a cualquiera de las dos partes, pero siempre posicionado para leer la rueda dentada del volante.

¿Qué Ocurre Cuando el Sensor del Cigüeñal Falla?

Dado su papel crucial en la sincronización y gestión del motor, un fallo en el sensor del cigüeñal puede tener consecuencias inmediatas y notables. Si la ECU recibe una lectura errónea o ninguna señal del sensor, no puede determinar la posición o velocidad del cigüeñal, lo que interrumpe el proceso de combustión.

Los síntomas comunes de un sensor de cigüeñal defectuoso incluyen:

• Dificultad para arrancar o no arranca: Si la ECU no sabe cuándo inyectar combustible o dar chispa, el motor simplemente no arrancará.
• Paradas inesperadas del motor: El motor puede detenerse repentinamente mientras conduces.
• Marcha irregular o tirones: Una señal intermitente puede causar que el motor funcione de manera errática.
• Pérdida de potencia: La ECU puede entrar en "modo de emergencia" o "modo a prueba de fallos" para proteger el motor, limitando las revoluciones y la potencia disponible.
• Testigo de avería del motor (Check Engine) iluminado: En la mayoría de los casos, un fallo del sensor activará la luz de advertencia en el tablero de instrumentos.

Ante cualquiera de estos síntomas, especialmente si se ilumina el testigo de gestión del motor, es fundamental llevar el vehículo a un taller para un diagnóstico profesional. Conducir con un sensor defectuoso puede ser imposible o, en el mejor de los casos, causar un funcionamiento deficiente del motor.

La Polea del Cigüeñal o Damper: Controlando las Vibraciones

En el extremo opuesto del cigüeñal respecto al volante de motor, se encuentra la polea del cigüeñal, también conocida como damper o amortiguador de vibraciones. Esta pieza es igualmente importante para la longevidad y el buen funcionamiento del motor.

La combustión en los cilindros no es un proceso perfectamente suave; ocurre en pulsos. Estos pulsos generan vibraciones torsionales (giros y contrafuerzas a lo largo del eje del cigüeñal) que, si no se controlan, pueden ser extremadamente perjudiciales para el cigüeñal y otros componentes del motor (como rodamientos, engranajes de distribución, etc.).

La polea del cigüeñal está diseñada específicamente para absorber y amortiguar estas vibraciones. Típicamente, consiste en dos masas (una interna y otra externa) separadas por un anillo de goma o elastómero. Este material elástico absorbe las oscilaciones torsionales, reduciendo las vibraciones que se transmiten al resto del sistema.

Además de su función de amortiguación, la polea del cigüeñal a menudo sirve como punto de conexión para las correas que accionan otros accesorios del motor, como el alternador, la bomba de dirección asistida, el compresor del aire acondicionado y la bomba de agua. Las ranuras en la polea permiten que estas correas se acoplen y reciban el movimiento rotativo del cigüeñal.

Un fallo en la polea del cigüeñal, a menudo manifestado por el deterioro del anillo de goma, puede llevar a un aumento significativo de las vibraciones. Esto no solo causa ruido, sino que acelera el desgaste de los cojinetes del cigüeñal, las bielas y otros componentes internos, pudiendo derivar en averías graves y costosas.

El cigüeñal en sí mismo está equilibrado con contrapesos integrados en su diseño. Estos contrapesos ayudan a contrarrestar las fuerzas generadas por el movimiento de las bielas y los pistones, contribuyendo a un giro más suave y reduciendo la carga sobre los cojinetes principales. La polea (damper) y el volante de motor (que también actúa como contrapeso) complementan este equilibrio intrínseco del cigüeñal.

Durabilidad y Posibles Problemas del Cigüeñal

El cigüeñal es una de las piezas más robustas y críticas de un motor. Está diseñado para durar toda la vida útil del vehículo bajo condiciones de funcionamiento normales y con un mantenimiento adecuado, especialmente una lubricación constante y eficiente.

Sin embargo, no es indestructible. Las principales causas de fallo o daño en un cigüeñal suelen estar relacionadas con:

• Falta o deficiencia de lubricación: Es la causa más común. El aceite del motor reduce la fricción entre el cigüeñal y sus cojinetes. Sin suficiente aceite, o con aceite de mala calidad o muy degradado, la fricción aumenta drásticamente, generando calor y desgaste excesivos que pueden llevar a que los cojinetes se fundan y el cigüeñal se dañe severamente (lo que a menudo se describe como un cigüeñal "rayado" o "gripado").
• Sobrecalentamiento del motor: El calor excesivo puede afectar la integridad del metal y la lubricación.
• Altas revoluciones o cargas extremas de forma constante: Aunque están diseñados para soportar cargas, el abuso continuo puede acortar su vida útil.
• Fallos en componentes asociados: Un damper defectuoso que no amortigua correctamente las vibraciones, o problemas en las bielas o pistones, pueden transferir cargas excesivas o irregulares al cigüeñal.
• Contaminación del aceite: Partículas de suciedad, metal o combustible en el aceite pueden causar desgaste abrasivo en los cojinetes y el cigüeñal.

Un cigüeñal dañado, especialmente si está rayado o ha sufrido desgaste significativo en sus muñequillas o apoyos principales, a menudo requiere ser rectificado (mecanizado para restaurar su superficie) o reemplazado por completo. Dada la complejidad y el coste de acceder a esta pieza (implica desmontar gran parte del motor), las reparaciones o reemplazos del cigüeñal son típicamente muy costosas.

Por ello, el mantenimiento preventivo, como cambios de aceite regulares con el lubricante adecuado y la revisión periódica de posibles fugas o ruidos extraños, es fundamental para asegurar la longevidad del cigüeñal y, por ende, del motor.

Preguntas Frecuentes sobre el Cigüeñal

¿Cuál es la diferencia entre el cigüeñal y el árbol de levas?
Aunque ambos giran y son cruciales para el motor, tienen funciones distintas. El cigüeñal convierte el movimiento lineal de los pistones en rotativo para impulsar el vehículo. El árbol de levas, sincronizado con el cigüeñal (a través de una correa o cadena de distribución), controla la apertura y cierre de las válvulas de admisión y escape para permitir que el combustible y el aire entren en los cilindros y los gases de escape salgan.

¿Por qué es tan importante la lubricación para el cigüeñal?
El cigüeñal gira a altas velocidades y soporta cargas inmensas. Gira sobre cojinetes (similares a rodamientos pero diseñados para soportar la alta presión y velocidad) que requieren una película constante de aceite para evitar el contacto directo metal con metal. Sin lubricación adecuada, la fricción generaría un calor extremo que rápidamente dañaría y soldaría los cojinetes al cigüeñal, causando un fallo catastrófico del motor.

¿Cómo sé si hay un problema con el cigüeñal o sus componentes?
Síntomas como ruidos metálicos fuertes provenientes de la parte baja del motor (golpeteo o traqueteo), vibraciones excesivas, caída de la presión de aceite, presencia de partículas metálicas en el aceite, o los síntomas de fallo del sensor del cigüeñal (problemas de arranque, paradas, testigo de motor encendido) pueden indicar problemas. Las vibraciones excesivas pueden ser señal de un damper defectuoso.

¿Puede repararse un cigüeñal dañado?
En algunos casos, si el daño (como rayaduras leves en las muñequillas) no es demasiado severo, un cigüeñal puede ser rectificado por un taller especializado. Esto implica mecanizar las superficies dañadas para dejarlas lisas de nuevo, aunque con un diámetro ligeramente menor, lo que requiere el uso de cojinetes de 'sobremedida'. Sin embargo, si el daño es extenso (grietas, deformación, desgaste severo), la pieza debe ser reemplazada.

¿Qué es el volante de motor en relación con el cigüeñal?
El volante de motor es una masa pesada atornillada a uno de los extremos del cigüeñal. Su función principal es almacenar energía cinética y ayudar a suavizar los impulsos de potencia individuales de cada cilindro, manteniendo así un giro más uniforme del cigüeñal, especialmente a bajas revoluciones. También sirve como superficie de acoplamiento para el embrague en vehículos de transmisión manual y alberga la corona dentada para el motor de arranque. Como se mencionó, a menudo lleva la rueda dentada que usa el sensor del cigüeñal para medir la posición y velocidad.

En resumen, el cigüeñal es una obra de ingeniería mecánica esencial, la pieza que convierte la energía cruda de la combustión en el movimiento rotatorio que impulsa tu coche. Comprender su función y la importancia de sus componentes asociados, así como la necesidad de un mantenimiento adecuado, es clave para asegurar la fiabilidad y el rendimiento de tu vehículo.
