ECU Coche: Cerebro, Comunicación y Acceso

En el corazón de cada vehículo moderno late un componente esencial, una especie de cerebro electrónico que orquesta una sinfonía de funciones para garantizar que todo opere de manera eficiente, segura y con el máximo rendimiento. Estamos hablando de la Unidad de Control Electrónico, más conocida como ECU por sus siglas en inglés (Electronic Control Unit).

Durante años, los automóviles han pasado de ser máquinas puramente mecánicas a complejos sistemas integrados, donde la electrónica juega un papel protagonista. La ECU es la piedra angular de esta revolución. Actuando como el centro de procesamiento de datos de un sistema o subsistema específico del vehículo, recibe información constante de innumerables sensores distribuidos por todo el coche, procesa estos datos utilizando algoritmos sofisticados y, basándose en ellos, envía señales a diversos actuadores para ajustar componentes y realizar acciones físicas.

Es importante entender que no existe una única ECU en un coche; de hecho, los vehículos actuales pueden albergar decenas, o incluso más de un centenar, de estas unidades, cada una dedicada a controlar aspectos específicos. Desde el motor hasta el sistema de frenos, pasando por las luces y el climatizador, cada área importante del vehículo tiene su propia ECU o está gestionada por una.

¿Qué es Exactamente una Unidad de Control Electrónico (ECU)?

Como mencionamos, una ECU es un componente computarizado dentro de un vehículo. Su función principal es controlar y gestionar varios sistemas. ¿Cómo lo hace? Recibiendo entradas en tiempo real de una red de sensores distribuidos por todo el coche. Estos sensores miden parámetros cruciales como la temperatura del motor, la velocidad del vehículo, la posición del acelerador, la cantidad de oxígeno en los gases de escape, y un largo etcétera.

La ECU toma esta información cruda y la procesa utilizando software integrado que contiene algoritmos diseñados específicamente para el sistema que controla. Por ejemplo, la ECU del motor utiliza algoritmos para calcular la cantidad óptima de combustible a inyectar o el momento preciso para encender la bujía, basándose en los datos de múltiples sensores. Una vez que la ECU ha procesado los datos y tomado una 'decisión', envía señales de salida a los actuadores. Los actuadores son dispositivos que convierten estas señales eléctricas en acciones físicas, como abrir o cerrar una válvula, ajustar la posición de una mariposa de admisión o activar un relé.

Tipos Comunes de ECUs en un Vehículo

La complejidad creciente de los automóviles ha llevado a la proliferación de ECUs especializadas. Algunos de los tipos más comunes incluyen:

• ECU del Motor (Engine Control Unit): Quizás la más conocida. Supervisa y ajusta parámetros vitales del motor como la inyección de combustible, el tiempo de encendido y el control de emisiones.
• TCU (Transmission Control Unit): Asegura transiciones suaves y eficientes entre las marchas de la transmisión.
• ABS (Anti-lock Braking System) Control Module: Monitoriza la velocidad de cada rueda y modula la presión de frenado para evitar el bloqueo durante una frenada brusca, manteniendo la dirección.
• ESC (Electronic Stability Control) Module: Ayuda a prevenir derrapes activando automáticamente los frenos en ruedas específicas para ayudar a dirigir correctamente el vehículo.
• Sistema de Airbags: Incluye sensores y una ECU que detecta colisiones y despliega los airbags para proteger a los ocupantes.
• Sistema de Climatización: Regula las funciones de calefacción, ventilación y aire acondicionado (HVAC).
• Sistemas de Iluminación y Limpiaparabrisas: Controlan la activación automática de faros, luces adaptativas y el funcionamiento intermitente de los limpiaparabrisas.

Esta lista es solo una muestra; un coche moderno puede tener ECUs dedicadas a la dirección asistida, el sistema de infoentretenimiento, los sistemas de asistencia al conductor (ADAS), y mucho más.

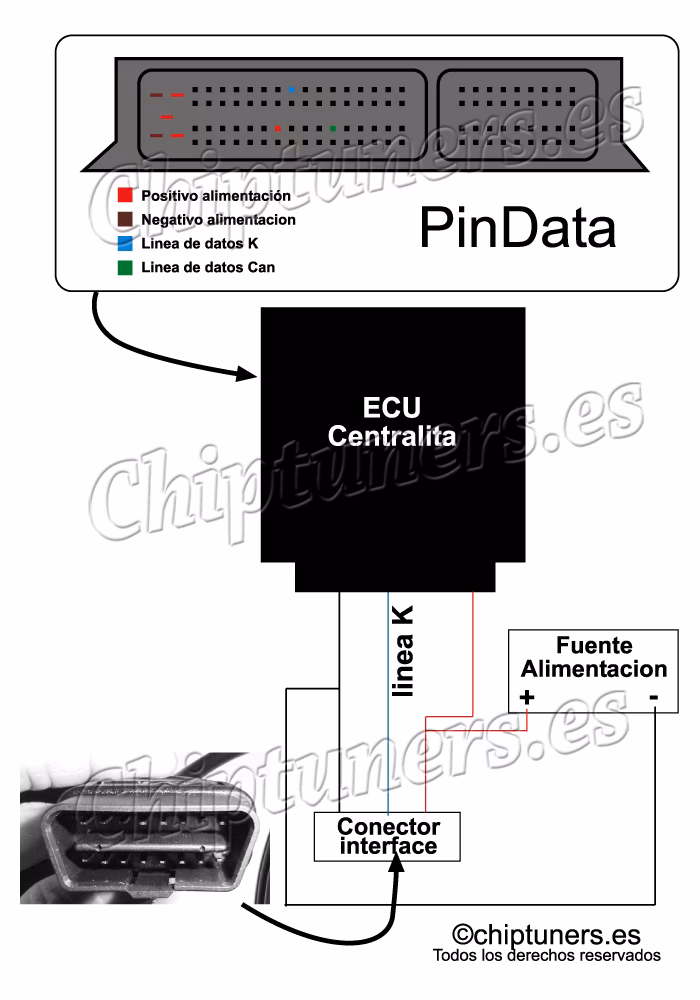

¿Cómo se Comunican las ECUs entre Sí? El Papel del CAN Bus

Con tantas ECUs operando en un solo vehículo, la comunicación entre ellas es absolutamente fundamental. No pueden operar de forma aislada; a menudo necesitan compartir información o coordinar acciones. Por ejemplo, la ECU del motor necesita saber la posición del pedal del acelerador (información gestionada por otra ECU o módulo) y la velocidad del vehículo (información del módulo ABS o de velocidad) para calcular la mezcla de combustible adecuada.

Aquí es donde entra en juego el CAN bus (Controller Area Network). El CAN bus es un protocolo de comunicación diseñado específicamente para permitir que los microcontroladores y dispositivos se comuniquen entre sí dentro de una red sin un ordenador central. En el contexto automotriz, es la autopista de datos principal por la que viaja la información entre las diferentes ECUs y otros componentes.

Las ventajas del CAN bus para vehículos son numerosas:

• Descentralización: No hay un host central. Cada ECU (o nodo) en el bus puede enviar y recibir datos.
• Fiabilidad: Está diseñado para entornos difíciles con alta interferencia electromagnética.
• Velocidad: Permite la transmisión de datos a velocidades adecuadas para las aplicaciones en tiempo real del vehículo.
• Escalabilidad: Se pueden añadir o quitar ECUs del bus con relativa facilidad.
• Estandarización: Es un protocolo ampliamente adoptado en la industria.
• Priorización de Mensajes: Esto es crucial. Cuando múltiples ECUs intentan enviar mensajes simultáneamente, el CAN bus utiliza un sistema de arbitraje basado en un identificador de arbitraje. Los mensajes más críticos (como los relacionados con la seguridad, por ejemplo, del ABS o ESC) tienen una prioridad más alta y se transmiten primero con mínima latencia.

Usando CAN, cada mensaje se transmite a través del bus. Cada ECU conectada al bus 'escucha' el mensaje y, basándose en el identificador de arbitraje, decide si ese mensaje es relevante para ella y debe ser procesado, o si debe ser ignorado.

La Evolución de las ECUs y su Uso en Vehículos Modernos

La historia de las ECUs en los automóviles es una historia de evolución constante, impulsada por los avances tecnológicos. Cuando aparecieron por primera vez, su función era relativamente simple, centrada principalmente en la gestión básica del motor, como la inyección de combustible o el control del encendido.

Sin embargo, a lo largo de los años, el alcance de las ECUs se ha expandido drásticamente. Hoy en día, controlan una vasta gama de sistemas, desde funciones de transmisión y sistemas de seguridad como frenos antibloqueo y airbags, hasta jugar un papel vital en los Sistemas Avanzados de Asistencia al Conductor (ADAS).

Los sistemas ADAS, que utilizan tecnología automatizada como sensores y cámaras para detectar obstáculos cercanos o errores del conductor, dependen en gran medida de la capacidad de procesamiento y la interconexión de múltiples ECUs. El software embebido dentro de estas unidades se ha vuelto exponencialmente más complejo, con millones de líneas de código.

La llegada de los vehículos eléctricos e híbridos (EVs) ha añadido otra capa de complejidad, con ECUs adaptadas para gestionar trenes motrices de alto voltaje y sistemas de batería. Además, la integración creciente de algoritmos de inteligencia artificial (IA) y aprendizaje automático está permitiendo funcionalidades de conducción autónoma y una conectividad mejorada.

El Rol Crucial de las ECUs en los Vehículos Autónomos

En el ámbito de los vehículos autónomos, las ECUs son absolutamente vitales. Para que un coche pueda operar sin intervención humana, necesita procesar enormes cantidades de datos en tiempo real, tomar decisiones instantáneas y ejecutar acciones precisas, todo ello respetando las normativas de tráfico y garantizando la seguridad de los ocupantes.

Las ECUs actúan como las unidades centrales de procesamiento para los diferentes sistemas de percepción y control del vehículo autónomo. Reciben entradas de una variedad de sensores sofisticados, incluyendo cámaras, radares, LiDAR y GPS. Estos sensores permiten al vehículo 'percibir' su entorno: carriles de la carretera, señales de tráfico, otros vehículos, peatones y obstáculos.

Las ECUs procesan estos datos de sensores utilizando algoritmos avanzados, que a menudo incluyen aprendizaje automático e inteligencia artificial. Basándose en este análisis, toman decisiones en tiempo real sobre la dirección del vehículo, la velocidad, la aceleración y el frenado. La coordinación perfecta y la comunicación de alta velocidad entre múltiples ECUs son esenciales para la operación segura y fiable de un vehículo autónomo.

Tendencias Futuras para las ECUs en Automoción

El futuro de los vehículos pasa por una mayor conectividad, automatización y electrificación. En este escenario, las ECUs seguirán siendo componentes fundamentales, coordinando funciones esenciales como los sistemas ADAS y las características de conducción autónoma.

La integración con tecnologías inteligentes y servicios en la nube permitirá funcionalidades avanzadas como las actualizaciones 'over-the-air' (OTA), que permiten actualizar el software del vehículo de forma remota, similar a cómo se actualiza un smartphone. También facilitarán el mantenimiento predictivo, donde el vehículo puede alertar sobre posibles fallos antes de que ocurran basándose en el análisis de datos de las ECUs.

Sin embargo, esta mayor conectividad también plantea desafíos significativos, especialmente en lo que respecta a la ciberseguridad. La protección contra amenazas como el hackeo remoto o la inyección de malware se volverá aún más crítica, requiriendo medidas de seguridad robustas a nivel de hardware y software de las ECUs.

En resumen, las ECUs continuarán evolucionando, siendo pilares clave en la configuración del futuro de la tecnología automotriz, mejorando tanto el rendimiento del vehículo como la comodidad y seguridad del usuario.

Acceso y Comprensión de los Datos de la ECU

Más allá de su función de control, las ECUs almacenan una gran cantidad de datos sobre el funcionamiento del vehículo. Acceder a esta información puede ser increíblemente útil para el diagnóstico, el seguimiento del rendimiento o la comprensión del comportamiento del coche. Es como tener una conversación directa con el cerebro del vehículo.

Para acceder a estos datos, necesitarás herramientas especializadas, principalmente un escáner OBD2 (On-Board Diagnostics).

Herramientas Necesarias para Leer Datos de la ECU

La herramienta principal es el escáner OBD2. Este dispositivo se conecta al puerto OBD2 del coche, que suele estar situado debajo del salpicadero, en el lado del conductor. El escáner actúa como un puente entre la ECU de tu vehículo y tú (a través de una pantalla en el propio escáner, un ordenador o un smartphone con una aplicación compatible).

Además del escáner, es posible que necesites software o aplicaciones específicas, dependiendo de la marca y modelo de tu coche, ya que algunos fabricantes utilizan sistemas propietarios que requieren software compatible para una lectura completa de los datos.

Guía Paso a Paso para Leer Datos de la ECU

Acceder a los datos de tu ECU es un proceso relativamente sencillo si tienes las herramientas adecuadas:

1. Localiza el Puerto OBD2: Consulta el manual de tu coche si no estás seguro, pero generalmente se encuentra bajo el salpicadero del lado del conductor.
2. Conecta tu Escáner OBD2: Inserta firmemente el conector del escáner en el puerto.
3. Enciende el Encendido: Gira la llave a la posición 'On' o arranca el motor. Esto energiza el puerto OBD2 y permite la comunicación.
4. Establece la Conexión: Sigue las instrucciones de tu escáner para enlazar con la ECU del vehículo. Puede requerir seleccionar la marca, modelo y año del coche.
5. Lee los Datos de la ECU: Una vez conectado, puedes acceder a varios flujos de datos en tiempo real, códigos de error (DTC - Diagnostic Trouble Codes) y otra información almacenada. Las opciones varían según el escáner.
6. Guarda y Analiza los Datos: Muchos escáneres permiten guardar sesiones de datos. Esto es útil para rastrear cambios o diagnosticar problemas intermitentes.
7. Interpreta los Datos: Aquí es donde pones en práctica tu comprensión. Analiza los valores y busca patrones o anomalías.
8. Actúa: Basándote en tu análisis, decide si se necesita alguna acción, como mantenimiento o diagnóstico adicional.

Interpretando los Datos de la ECU

Leer los datos es una cosa, pero entender lo que significan es clave. Es como descifrar un idioma. Los datos de la ECU se presentan como una serie de parámetros y sus valores correspondientes. Cada parámetro se refiere a un aspecto específico del funcionamiento del vehículo.

Para interpretar los datos de manera efectiva, debes familiarizarte con los parámetros comunes y sus rangos de valores normales para tu vehículo particular. Las desviaciones de estos valores pueden ser indicativos de un problema. Muchos escáneres y software presentan los datos en gráficos o tablas en tiempo real, lo que facilita visualizar las tendencias y detectar anomalías.

El contexto es fundamental. Combina los datos de la ECU con cualquier síntoma que esté experimentando el coche (ralentí irregular, consumo excesivo, luces de advertencia encendidas) para ayudar a diagnosticar la causa raíz de los problemas.

Parámetros Comunes de Datos de la ECU

Al leer datos de la ECU, te encontrarás con muchos parámetros. Algunos de los más comunes y útiles incluyen:

• RPM del Motor (Revoluciones Por Minuto): Velocidad de giro del cigüeñal.
• Temperatura del Refrigerante: Indica la temperatura del motor; crucial para evitar el sobrecalentamiento.
• Posición del Acelerador: Cuánto se está pisando el pedal del acelerador.
• Lecturas del Sensor de Oxígeno (Sonda Lambda): Mide el oxígeno en los gases de escape, indicando la eficiencia de la combustión.
• Sensor de Flujo de Aire Másico (MAF): Mide la cantidad de aire que entra al motor.
• Ajuste de Combustible (Fuel Trim): Indica cómo la ECU está ajustando la mezcla aire-combustible (si es rica o pobre).
• Velocidad del Vehículo: La velocidad actual del coche.
• Tiempo de Encendido: Cuándo se dispara la chispa en relación con la posición del pistón.
• Temperatura del Aire de Admisión (IAT): Temperatura del aire que entra al motor.
• Respuesta del Acelerador: Qué tan rápido reacciona el motor a la entrada del acelerador.

Comprender estos parámetros es el primer paso para diagnosticar problemas y optimizar el rendimiento de tu coche utilizando datos de la ECU.

Programación y Reprogramación de la ECU

Más allá de leer datos, es posible modificar el software interno de una ECU. Esto se conoce comúnmente como programación o reprogramación de la ECU.

La programación de la ECU se refiere al proceso de actualizar o modificar el código de software que controla los diversos sistemas del coche. Esto se hace para mejorar el rendimiento, la eficiencia, corregir errores de software de fábrica, adaptar la ECU a modificaciones de hardware o añadir nuevas funcionalidades.

Codificación vs. Programación de la ECU: ¿Cuál es la Diferencia?

En esencia, la codificación ajusta configuraciones dentro del software existente, mientras que la programación implica reemplazar o modificar el código base del software.

¿Puedo Programar mi Propia ECU?

Técnicamente, sí, es posible programar tu propia ECU, pero es una tarea compleja que requiere conocimientos significativos. No es algo que deba tomarse a la ligera, ya que una programación incorrecta puede causar problemas graves, incluyendo daños al motor o a otros sistemas.

Para programar una ECU por ti mismo, necesitarías conocimientos en:

• Arquitectura de la ECU: Entender cómo funciona y qué funciones realiza.
• Programación: Dominio de lenguajes como C o Python, que se utilizan a menudo en el desarrollo de software automotriz.
• Herramientas de Desarrollo: Familiaridad con IDEs (Entornos de Desarrollo Integrado), compiladores, depuradores y simuladores.
• Lenguaje Específico de la ECU: Algunas ECUs usan lenguajes específicos.
• Ingeniería Automotriz: Comprender cómo los cambios en el software afectan el funcionamiento del vehículo.

Además del conocimiento técnico, necesitarías herramientas de programación especializadas, que pueden ser costosas.

La mejor manera de aprender es empezar con los fundamentos, practicar en entornos simulados o con ECUs de prueba, y considerar unirte a comunidades online donde otros entusiastas comparten conocimientos y recursos. Es un campo desafiante pero gratificante para quienes tienen la dedicación.

¿Cuánto Cuesta Programar una ECU?

El costo de programar una ECU puede variar considerablemente dependiendo de varios factores:

• Complejidad: Programar funciones básicas como la inyección de combustible es menos costoso que programar sistemas complejos como ADAS.
• Tipo de ECU: Algunas ECUs son más difíciles de acceder o requieren software y herramientas propietarias más caras.
• Técnico/Servicio: La experiencia y reputación del técnico o taller influyen en el precio.
• Herramientas y Software: El costo del equipo necesario se traslada al precio final.

Para una programación simple (como una optimización de rendimiento o 'repro'), el costo puede oscilar entre unos pocos cientos y unos pocos miles de dólares, dependiendo del vehículo y la complejidad. Para sistemas mucho más complejos, como los relacionados con la conducción autónoma o sistemas de seguridad avanzados, el costo puede ser significativamente mayor.

Es importante recordar que el costo no es solo la programación inicial, sino también el soporte y las posibles actualizaciones futuras del software.

Preguntas Frecuentes sobre las ECUs

¿Qué es el registro de datos (data logging) de la ECU y por qué debería considerarlo?

El registro de datos de la ECU es el proceso de grabar y analizar la información que la ECU monitorea constantemente (como RPM, temperatura, posición del acelerador, etc.). Deberías considerarlo porque te proporciona información valiosa sobre el comportamiento de tu coche en diferentes condiciones de funcionamiento. Ayuda a diagnosticar problemas intermitentes que no son evidentes de inmediato, optimizar el rendimiento y tomar decisiones informadas sobre el mantenimiento. Es como tener un historial médico detallado de tu vehículo.

¿El registro de datos de la ECU es adecuado para principiantes o necesito conocimientos técnicos avanzados?

El registro de datos es adecuado tanto para principiantes como para entusiastas experimentados. Si bien tener conocimientos técnicos ayuda a interpretar los datos, muchas herramientas de registro de datos y aplicaciones asociadas están diseñadas para ser fáciles de usar. Un principiante puede empezar registrando y visualizando parámetros básicos y, gradualmente, aprender a analizar datos más complejos a medida que gana experiencia.

¿Qué herramientas y equipo son esenciales para el registro de datos de la ECU?

Las herramientas esenciales incluyen un dispositivo de registro de datos compatible (a menudo integrado en un escáner OBD2 o un dispositivo específico de registro de datos), un ordenador portátil o smartphone para interactuar con el dispositivo y analizar los datos, y los cables o conectores necesarios para establecer la comunicación con el puerto de diagnóstico de tu coche (generalmente el puerto OBD2).

Conclusión

Las Unidades de Control Electrónico son, sin duda, los cerebros de los vehículos modernos. Gestionan una asombrosa cantidad de funciones, se comunican entre sí a través de redes sofisticadas como el CAN bus, y almacenan datos vitales que pueden ser accedidos y analizados.

Desde su humilde inicio controlando funciones básicas del motor hasta su papel central en los vehículos autónomos y conectados del futuro, las ECUs continúan evolucionando. Entender cómo funcionan, cómo se comunican y cómo acceder a su información te empodera como propietario de un vehículo, permitiéndote diagnosticar problemas, optimizar el rendimiento y tomar decisiones más informadas sobre el cuidado de tu coche.

Ya sea utilizando un escáner OBD2 para leer datos o explorando el complejo mundo de la programación, interactuar con la ECU abre una ventana fascinante al funcionamiento interno de tu automóvil. A medida que la tecnología automotriz avanza, la importancia y la complejidad de las ECUs solo seguirán creciendo, manteniéndose como componentes críticos para la operación, la seguridad y el rendimiento de nuestros vehículos.
