El sistema de carga de un automóvil es fundamental para el correcto funcionamiento de todos sus componentes eléctricos y, por supuesto, para mantener la batería en óptimas condiciones. Dentro de este sistema, el regulador de voltaje juega un papel crucial. Su función principal es asegurar que la tensión generada por el alternador se mantenga constante, independientemente de la velocidad del motor o de la demanda eléctrica del vehículo. Una conexión incorrecta del regulador puede llevar a problemas graves, desde una batería que no carga hasta daños en los componentes electrónicos debido a sobretensiones. Comprender cómo se conectan sus terminales es esencial para cualquier tarea de mantenimiento o reparación en el sistema de carga.
La conexión de un regulador de voltaje a un alternador, especialmente en sistemas que utilizan una luz piloto en el tablero, sigue un esquema específico que garantiza su correcto funcionamiento y la indicación visual para el conductor sobre el estado de carga del sistema. Aunque los sistemas modernos pueden variar ligeramente, el principio de funcionamiento y la identificación de las terminales clave como DF, D+ y D- son fundamentales para entender su integración.
- Función y Ubicación del Regulador de Voltaje
- Identificación y Conexión de las Terminales Clave
- El Rol de la Luz Piloto
- Alternadores Modernos y la Plaqueta Rectificadora
- Importancia de la Conexión Correcta
- Preguntas Frecuentes sobre la Conexión del Regulador
- ¿Para qué sirve el terminal DF en un regulador de voltaje?
- ¿Cómo se conecta el terminal D+ del regulador?
- ¿Dónde debe ir conectado el terminal D-?
- ¿Qué función tiene la luz piloto en el sistema de carga?
- ¿Cuántos diodos tiene un alternador moderno típico?
- ¿Qué corriente fluye por el campo a través de la luz piloto?
- Conclusión
Función y Ubicación del Regulador de Voltaje
El regulador de voltaje es un componente electrónico o electromecánico (en sistemas más antiguos) que se encarga de controlar la corriente de excitación que llega al campo del alternador. Al variar esta corriente, el regulador puede controlar la intensidad del campo magnético dentro del alternador y, por lo tanto, la cantidad de voltaje que este genera. De esta forma, se mantiene una tensión de salida estable, típicamente alrededor de 13.8 a 14.5 voltios, que es la necesaria para cargar la batería y alimentar los sistemas eléctricos del vehículo. El regulador puede estar montado externamente al alternador o integrado dentro de él.

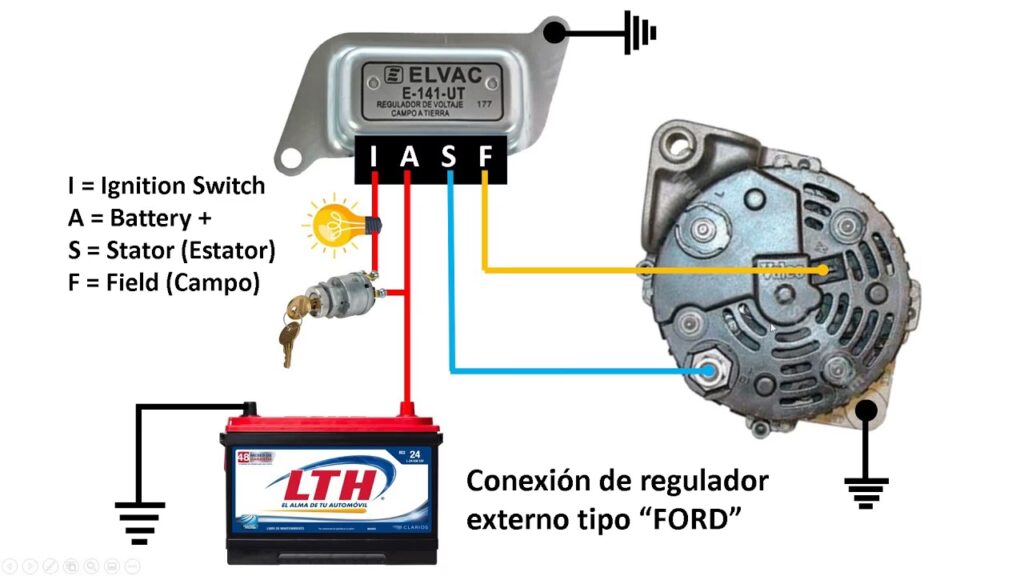

Identificación y Conexión de las Terminales Clave
En el esquema de conexión que involucra una luz piloto, los terminales del regulador de voltaje que son relevantes son generalmente identificados como DF, D+ y D-. Cada uno tiene una función específica y debe conectarse al punto correspondiente en el alternador o en el circuito del vehículo para que el sistema funcione correctamente.
Terminal DF (Dynamo Field)
El terminal DF del regulador de voltaje es la salida que controla la corriente que fluye hacia el bobinado de campo (también conocido como rotor o inductor) del alternador. Este bobinado es el que crea el campo magnético necesario para generar electricidad. La conexión de este terminal es directa: el terminal DF del regulador está conectado al campo del alternador. El regulador modula la corriente que sale por DF para controlar la intensidad del campo magnético y, consecuentemente, el voltaje de salida del alternador.
Terminal D+ (Dynamo Positive)
El terminal D+ es uno de los puntos clave para la operación del regulador y la indicación de carga. Según la información proporcionada, el otro extremo del bobinado de campo (el que no está conectado a DF) se conecta al terminal D+ del regulador. Pero la conexión más importante de D+ en este esquema es su enlace con el circuito de la luz piloto y la llave de contacto. El terminal D+ está conectado a través de la luz piloto (ubicada en el tablero del vehículo) a la llave de contacto (generalmente al terminal de Ignición o Accesorios cuando la llave está en posición de encendido). Cuando el motor está apagado y la llave en 'ON', una pequeña corriente fluye desde la batería, a través de la luz piloto, hacia el terminal D+ del regulador y luego al bobinado de campo (a través de D+ y DF). Esta corriente inicial 'excita' el campo, permitiendo que el alternador comience a generar voltaje una vez que el motor arranca. Cuando el alternador empieza a generar suficiente voltaje, la tensión en D+ se iguala a la tensión de la batería, haciendo que la diferencia de potencial a través de la luz piloto sea casi cero. Esto provoca que la luz piloto se apague, indicando que el alternador está cargando.
Terminal D- (Dynamo Negative o Masa)
El terminal D- es el punto de referencia negativa para el regulador. Es esencial para cerrar los circuitos de control dentro del regulador y para la correcta medición del voltaje del sistema. La conexión del terminal D- es sencilla pero fundamental: debe ir conectado a masa. La masa del vehículo es el chasis o un punto de tierra negativo común, que está conectado al terminal negativo de la batería. Una buena conexión a masa es vital para el funcionamiento estable del regulador.
El Rol de la Luz Piloto
Como se mencionó, la luz piloto en el tablero tiene una doble función en este tipo de sistema. Primero, actúa como un indicador visual para el conductor, mostrando si el alternador está cargando o no. Si la luz está encendida con el motor en marcha, indica un problema en el sistema de carga. Segundo, y crucial para el arranque del sistema, la luz piloto provee una pequeña corriente de excitación inicial al bobinado de campo del alternador cuando se enciende el contacto y el motor aún no ha arrancado. Esta corriente, de aproximadamente 0,2A según la información, es suficiente para permitir que el alternador 'arranque' su proceso de generación de voltaje una vez que el rotor comienza a girar.
Alternadores Modernos y la Plaqueta Rectificadora
La información proporcionada también menciona la estructura de los alternadores actuales, lo que nos ayuda a entender el contexto de estas conexiones. Un alternador moderno, diseñado para sistemas trifásicos, utiliza una plaqueta rectificadora para convertir la corriente alterna (AC) generada en el estator en corriente continua (DC) que es utilizable por el vehículo y para cargar la batería. Estos alternadores suelen constar de 9 diodos en su plaqueta rectificadora. Seis de estos diodos (dispuestos en un puente rectificador de onda completa trifásico) se encargan de la rectificación principal de la corriente generada en los bobinados del estator.
Los otros tres diodos son conocidos como diodos auxiliares o triodo. Estos diodos auxiliares son cruciales para alimentar el circuito de excitación, incluyendo el bobinado de campo y el regulador de voltaje, una vez que el alternador ha comenzado a generar voltaje. Proveen la corriente que alimenta el campo inductor, a través del regulador. En sistemas modernos integrados, el regulador recibe voltaje directamente de estos diodos auxiliares (a través de un terminal que a menudo sigue siendo identificado como D+ o un equivalente) en lugar de depender únicamente de la corriente inicial que pasa por la luz piloto.
Es importante destacar que, aunque los alternadores modernos utilizan los diodos auxiliares para la alimentación continua del campo una vez en funcionamiento, la conexión a través de la luz piloto desde la llave de contacto sigue siendo un método común para proporcionar la excitación inicial necesaria para que el alternador comience a generar voltaje en primer lugar.
Importancia de la Conexión Correcta
Conectar correctamente las terminales del regulador de voltaje es vital. Una conexión errónea puede tener varias consecuencias negativas:
- Falta de Carga: Si el terminal DF o D+ no están conectados adecuadamente al campo o al circuito de excitación, el alternador no generará el campo magnético necesario y no cargará la batería.
- Sobre Carga: Si el regulador no recibe la señal de voltaje correcta (por ejemplo, por una mala conexión a D+ o D-), no podrá regular la salida del alternador, lo que puede resultar en un voltaje excesivamente alto que dañe la batería y los componentes electrónicos.
- Descarga de Batería: Si la conexión del regulador no aísla correctamente el alternador del sistema cuando el motor está apagado, puede haber un consumo de corriente que descargue la batería.
- Luz Piloto Incorrecta: Una conexión defectuosa en el circuito de la luz piloto o en el terminal D+ puede causar que la luz no encienda, no apague, o indique erróneamente el estado de carga.
Siempre es recomendable consultar el diagrama eléctrico específico del vehículo y del alternador/regulador en cuestión, ya que pueden existir variaciones en la identificación o función de las terminales dependiendo del fabricante y el modelo.
Preguntas Frecuentes sobre la Conexión del Regulador
¿Para qué sirve el terminal DF en un regulador de voltaje?
El terminal DF (Dynamo Field) es la salida del regulador que se conecta directamente al bobinado de campo (rotor) del alternador. El regulador controla la corriente que fluye a través de DF para regular la intensidad del campo magnético y, así, el voltaje generado por el alternador.
¿Cómo se conecta el terminal D+ del regulador?
El terminal D+ tiene una doble conexión en el esquema descrito. Se conecta a un extremo del bobinado de campo (el otro va a DF) y, crucialmente, se conecta al circuito de la luz piloto, que a su vez recibe voltaje de la llave de contacto (Ignición) cuando el encendido está activado. También recibe voltaje de los diodos auxiliares del alternador una vez que este empieza a generar.
¿Dónde debe ir conectado el terminal D-?
El terminal D- es el punto de referencia negativa y debe ir conectado a masa (el chasis del vehículo o un punto de tierra común) para el correcto funcionamiento del regulador.
¿Qué función tiene la luz piloto en el sistema de carga?
La luz piloto indica si el alternador está cargando. Se enciende con el contacto dado y el motor parado, y debe apagarse cuando el motor arranca y el alternador comienza a generar voltaje. También proporciona una pequeña corriente de excitación inicial al campo del alternador a través del terminal D+.
¿Cuántos diodos tiene un alternador moderno típico?
Un alternador moderno trifásico suele tener 9 diodos: 6 diodos principales para rectificar la corriente alterna del estator a corriente continua, y 3 diodos auxiliares (triodo) que proveen voltaje al circuito de excitación (campo y regulador) una vez que el alternador está funcionando.
¿Qué corriente fluye por el campo a través de la luz piloto?
La corriente que circula por el arrollamiento de campo, cuando se utiliza la lámpara piloto para la excitación inicial, es de aproximadamente 0,2A, según la información proporcionada.
Conclusión
La correcta conexión del regulador de voltaje es un paso esencial en el mantenimiento y la reparación del sistema de carga de un vehículo. Entender la función de cada terminal – DF controlando el campo, D+ como punto de señal y excitación inicial a través de la luz piloto, y D- como la conexión a masa – permite asegurar que el alternador opere de manera eficiente y que la batería se mantenga cargada adecuadamente. La luz piloto no es solo un indicador, sino una parte funcional del circuito de excitación inicial en muchos sistemas. Siempre proceda con cuidado y consulte la documentación técnica específica de su vehículo para realizar estas conexiones.
