Tu Coche Habla: Usando el Puerto OBD

En el mundo moderno de los automóviles, la tecnología juega un papel crucial no solo en la operación del vehículo, sino también en su mantenimiento y diagnóstico. Detrás de los sistemas electrónicos que controlan tu coche, existe un punto de acceso estandarizado, una puerta de entrada a la información vital de su funcionamiento interno. Este punto es conocido como el puerto OBD, y entender qué es y cómo utilizarlo es fundamental para cualquiera que desee conectar dispositivos o realizar diagnósticos.

El puerto OBD es mucho más que un simple conector; es la interfaz que permite la comunicación entre los complejos sistemas electrónicos de tu automóvil y herramientas externas. Ya sea para un diagnóstico profesional en un taller o para conectar un dispositivo de rastreo GPS, el puerto OBD es el enlace indispensable. Pero, ¿qué significa exactamente OBD y por qué es tan importante?

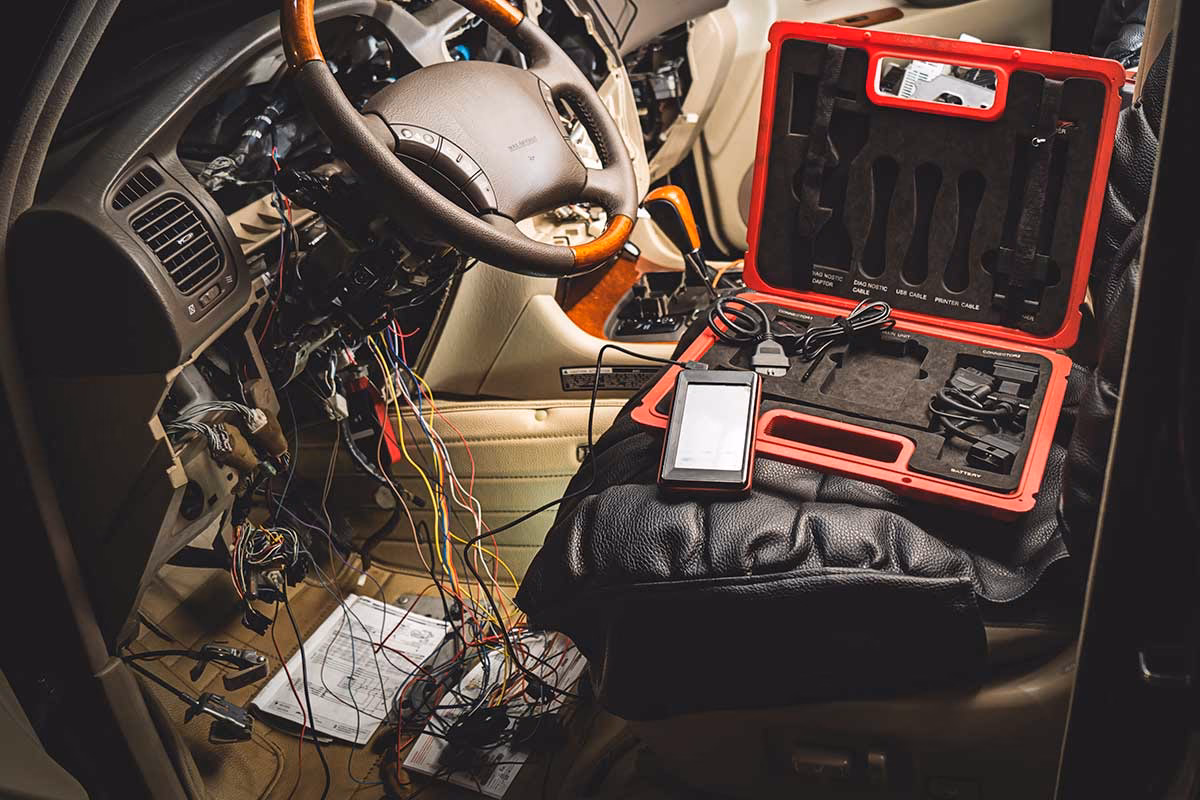

¿Qué es el Puerto OBD del Coche?

Las siglas OBD provienen del término en inglés "On-Board Diagnostics", que se traduce como Diagnóstico a Bordo. El puerto OBD es, en esencia, un conector físico que forma parte del sistema OBD del vehículo. Este sistema fue desarrollado para permitir el acceso estandarizado a la información de diagnóstico del motor y otros sistemas del vehículo. Antes de la estandarización, cada fabricante tenía sus propios métodos y conectores, lo que dificultaba enormemente el trabajo de diagnóstico y reparación para los talleres independientes.

Con la evolución y estandarización, especialmente con la llegada del estándar OBD-II (On-Board Diagnostics, Second Generation) en la década de 1990, el puerto se convirtió en un conector universal de 16 pines con una forma trapezoidal característica. Este conector permite a técnicos y dispositivos externos 'hablar' con la computadora principal del vehículo (ECU - Engine Control Unit) y otros módulos de control. A través de este puerto, se puede acceder a una gran cantidad de datos, incluyendo códigos de error (DTC - Diagnostic Trouble Codes), datos en tiempo real de diversos sensores (velocidad del motor, temperatura del refrigerante, carga del motor, etc.), estado de los sistemas de emisiones y mucho más.

Para dispositivos como los rastreadores GPS de tipo OBD, este conector tiene una doble función crucial. Por un lado, suministra voltaje al dispositivo, lo que significa que no requiere una fuente de alimentación externa o baterías que deban ser reemplazadas. Se alimenta directamente de la batería del coche a través del puerto. Por otro lado, permite al dispositivo acceder a ciertos datos del vehículo, como saber cuándo el motor está encendido o apagado, la velocidad del vehículo, e incluso información más detallada dependiendo de la capacidad del dispositivo y del vehículo.

¿Por Qué es Importante el Puerto OBD?

La importancia del puerto OBD radica en su capacidad para democratizar y simplificar el acceso a la información del vehículo. Permite:

• Diagnóstico de Fallas: Es la herramienta principal para leer los códigos de error que el vehículo registra cuando detecta un problema en alguno de sus sistemas. Esto ayuda a identificar rápidamente la causa de testigos encendidos en el tablero, como la luz de 'Check Engine'.
• Mantenimiento Preventivo: Permite monitorear parámetros clave del motor y otros sistemas para detectar posibles problemas antes de que se conviertan en fallas mayores.
• Conexión de Dispositivos: Facilita la instalación de dispositivos de terceros, como rastreadores GPS, registradores de datos de conducción, o incluso pantallas que muestran información adicional del vehículo.
• Inspecciones de Emisiones: En muchos lugares, el puerto OBD se utiliza como parte del proceso de inspección de emisiones para verificar el correcto funcionamiento de los sistemas de control de la contaminación del vehículo.

En resumen, el puerto OBD es el punto central para interactuar electrónicamente con tu coche, haciendo el diagnóstico y la monitorización mucho más accesibles.

¿Cómo Saber Si Tu Vehículo Dispone de Conector OBD?

La presencia del conector OBD-II en los vehículos depende en gran medida del año de fabricación y del tipo de vehículo, ya que su implementación se realizó de forma progresiva y obligatoria según las normativas de emisiones de cada región (principalmente en Estados Unidos y luego adoptado globalmente). Basándonos en las directrices generales de implementación, podemos establecer los siguientes puntos de referencia:

Es importante notar que estas fechas son puntos de referencia comunes basados en la estandarización OBD-II. Algunos fabricantes pudieron haber incluido el conector y el sistema OBD-II en modelos anteriores a estas fechas de forma voluntaria, pero a partir de estos años, su inclusión se volvió una norma en la mayoría de los mercados principales. Si tu vehículo es posterior a estas fechas según su categoría, es casi seguro que cuenta con un puerto OBD-II estándar y funcional.

¿Dónde Encontrar el Puerto OBD en Tu Coche?

Una vez que has confirmado que tu vehículo debería tener un puerto OBD, el siguiente paso es localizarlo físicamente. Aunque su ubicación puede variar ligeramente entre diferentes modelos y fabricantes, el diseño del sistema OBD-II exige que el conector esté situado en un lugar de fácil acceso dentro del habitáculo del vehículo, generalmente al alcance del conductor sin necesidad de herramientas especiales para retirarlo o acceder a él.

Los sitios más comunes donde puedes encontrar el conector OBD son:

• En la zona de los pies del conductor: Este es, quizás, el lugar más frecuente. Busca debajo del panel de fusibles o cerca de los pedales.
• Debajo del volante: A menudo está montado en el panel inferior del tablero, justo debajo de la columna de dirección.
• En la caja de fusibles: A veces, el puerto OBD se encuentra integrado o muy cerca de una de las cajas de fusibles internas del vehículo.
• En la consola central: En algunos modelos, el puerto puede estar ubicado dentro de la consola central, quizás cerca de la palanca de cambios o dentro de un compartimento de almacenamiento.
• En el reposabrazos central: Menos común, pero en algunos vehículos puede estar escondido dentro del compartimento debajo del reposabrazos central.

Para encontrarlo, puedes agacharte en el asiento del conductor y buscar visualmente en estas áreas. El conector es un zócalo rectangular de 16 pines, generalmente de color negro. Si no lo encuentras a simple vista, a veces puede estar cubierto por una pequeña tapa de plástico que puede tener una etiqueta indicando 'OBD', 'Diagnostics' o un icono relacionado.

Si después de buscar en estos lugares habituales aún no logras encontrar el puerto, la mejor opción es consultar el manual del propietario de tu vehículo. El manual suele incluir un diagrama o una descripción de la ubicación exacta del puerto OBD. Alternativamente, una búsqueda rápida en internet con el modelo y año específico de tu coche ('puerto OBD [marca] [modelo] [año]') a menudo te proporcionará la ubicación precisa, a menudo con imágenes o videos.

Uso del Puerto OBD con Dispositivos (Lector de Computadora)

El puerto OBD es la puerta de enlace para conectar diversos dispositivos al sistema electrónico de tu vehículo. El más conocido, y al que probablemente se refiere la pregunta inicial sobre el "lector de computadora para el automóvil", es el escáner de diagnóstico o lector de códigos OBD. Estos dispositivos varían en complejidad, desde lectores básicos que solo muestran códigos de error hasta herramientas de escaneo profesionales que permiten visualizar datos en tiempo real, realizar pruebas de actuadores y configurar ciertos parámetros del vehículo.

El proceso general para utilizar un lector de computadora a través del puerto OBD es el siguiente:

1. Localiza el puerto OBD: Como se describió anteriormente, encuentra el conector de 16 pines dentro del habitáculo.
2. Conecta el dispositivo: Enchufa el lector de códigos o el dispositivo (como un GPS OBD) firmemente en el puerto. Asegúrate de que la conexión sea segura. Algunos dispositivos se encienden automáticamente al recibir energía del puerto.
3. Enciende el vehículo (según el dispositivo): Para la mayoría de los lectores de diagnóstico, necesitarás poner la llave en la posición 'ON' (sin arrancar el motor) o arrancar el motor para que la computadora del vehículo se active y pueda comunicarse con el escáner. Los dispositivos GPS OBD suelen requerir que el motor esté encendido para reportar datos de movimiento y estado.
4. Interactúa con el dispositivo: Sigue las instrucciones específicas de tu lector o dispositivo. Un lector de códigos te guiará a través de menús para leer códigos de error, ver datos en tiempo real o borrar códigos. Un dispositivo GPS OBD simplemente comenzará a operar y transmitir datos según su configuración interna.

Es crucial entender que el puerto OBD por sí solo no es el "lector". El puerto es la interfaz. El "lector" es el dispositivo que se conecta a él para interpretar y mostrar la información. La capacidad y funcionalidad de lo que puedes hacer dependen enteramente del dispositivo que conectes, no del puerto en sí. El puerto simplemente proporciona el acceso físico y eléctrico, y establece los protocolos de comunicación necesarios.

Al utilizar cualquier dispositivo conectado al puerto OBD, es recomendable seguir las instrucciones del fabricante tanto del vehículo como del dispositivo para asegurar un uso correcto y seguro. Un uso inadecuado o la conexión de dispositivos defectuosos podrían, en teoría, afectar los sistemas electrónicos del vehículo, aunque los puertos OBD-II están diseñados con ciertas protecciones.

Preguntas Frecuentes sobre el Puerto OBD

¿Todos los coches tienen puerto OBD?

No todos los coches, pero sí la gran mayoría de los fabricados a partir de ciertas fechas (generalmente 2000 para gasolina, 2003 para diésel, 2005 para camiones). Los vehículos más antiguos pueden tener sistemas de diagnóstico propios del fabricante o carecer de un puerto estandarizado.

¿Puedo dejar un dispositivo conectado al puerto OBD permanentemente?

Sí, dispositivos como rastreadores GPS OBD están diseñados para permanecer conectados. Sin embargo, es importante considerar que cualquier dispositivo conectado consume una pequeña cantidad de energía de la batería del vehículo, incluso cuando está apagado. Dispositivos de baja calidad o un consumo excesivo podrían descargar la batería si el vehículo permanece inactivo por largos periodos.

¿El puerto OBD solo sirve para leer códigos de error?

No, el puerto OBD permite acceder a una gran cantidad de datos del vehículo, incluyendo datos de sensores en tiempo real, estado de los sistemas de emisiones, y más. La capacidad para acceder a estos datos depende del dispositivo lector utilizado.

¿Es difícil encontrar el puerto OBD?

Generalmente no. Los fabricantes están obligados a colocarlo en un lugar de fácil acceso dentro del habitáculo. Las ubicaciones más comunes son bajo el volante o en la zona de los pies del conductor. Si no lo encuentras, consulta el manual del propietario de tu coche.

¿Necesito ser mecánico para usar un lector de códigos OBD?

No, los lectores de códigos básicos son bastante sencillos de usar y están diseñados para que cualquier propietario de vehículo pueda leer códigos de error. Sin embargo, interpretar lo que significan los códigos y realizar las reparaciones necesarias sí requiere conocimientos de mecánica.

En conclusión, el puerto OBD es un componente esencial en los vehículos modernos, sirviendo como el punto de acceso estandarizado para el diagnóstico, la monitorización y la conexión de dispositivos externos. Conocer su ubicación y entender su propósito te permite aprovechar al máximo las capacidades electrónicas de tu coche, ya sea para mantenerlo en buen estado o para integrar nuevas tecnologías como sistemas de rastreo o lectores avanzados.
