Sello Mecánico en Bombas: Qué es y Por Qué Falla

En el complejo mundo de la mecánica de fluidos, especialmente en sistemas que involucran bombas, garantizar la estanqueidad es un desafío constante. Cualquier instalación que maneje fluidos requiere que sus componentes estén unidos de manera que no se produzcan fugas indeseadas. Aquí es donde entra en juego un elemento fundamental, a menudo poco visible pero vital: el sello mecánico. Comprender qué es y cómo funciona, particularmente en bombas centrífugas, es esencial para asegurar la eficiencia, seguridad y longevidad del equipo.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

El sello mecánico, también conocido como cierre mecánico, es un dispositivo diseñado específicamente para sellar el paso de un eje rotativo a través de la carcasa estacionaria de una máquina que opera con fluidos, como una bomba. Su propósito principal es evitar la pérdida del fluido contenido dentro del equipo y, simultáneamente, impedir la entrada de elementos externos que puedan contaminar o dañar el sistema. Se encuentran principalmente en bombas centrífugas hidráulicas, pero su aplicación se extiende a otros dispositivos rotativos como mezcladoras o compresores.

¿Qué es un Sello Mecánico para Bombas?

Los sellos mecánicos industriales son componentes de ingeniería de precisión. Su función es crear una barrera dinámica y estática entre el eje que gira y la parte fija de la bomba. A diferencia de métodos más antiguos como la empaquetadura trenzada, los sellos mecánicos buscan minimizar la fricción y el desgaste, lo que se traduce en una mayor eficiencia, menor necesidad de mantenimiento y una vida útil más prolongada tanto para el sello como para el equipo.

La selección del tipo de sello mecánico adecuado depende en gran medida de las condiciones de operación y las características del fluido. Factores como la temperatura, la presión de servicio, la velocidad y el diámetro del eje, así como la presencia de sólidos en el fluido, son determinantes para elegir el diseño y los materiales correctos del sello.

Componentes Clave y Funcionamiento

Para entender cómo opera un sello mecánico, es necesario conocer sus partes principales. Aunque existen diversas configuraciones, un sello básico generalmente incluye:

• Caras Mecánicas: Son las superficies de sellado críticas. Hay una cara rotativa (montada en el eje) y una cara estacionaria (montada en la carcasa de la bomba o en una placa). Estas caras están pulidas a un grado extremadamente alto de planitud.
• Anillos de Cuña o Juntas Secundarias: Sellan las caras mecánicas a sus respectivos componentes (eje y carcasa). Suelen ser juntas tóricas o fuelles.
• Retenes de Soporte (Anillos de Collarín): Ayudan a posicionar y fijar las partes del sello.
• Resortes: Proporcionan la fuerza axial necesaria para mantener las caras del sello en contacto, asegurando el sellado incluso bajo pequeñas desalineaciones o vibraciones.

El funcionamiento se basa en la interacción de las caras mecánicas. La cara rotativa gira solidariamente con el eje, deslizándose sobre la cara estacionaria. La clave de un sellado efectivo y duradero reside en mantener una película de fluido extremadamente delgada entre estas dos caras. Esta película, que puede ser el propio fluido bombeado o un fluido externo de lavado, actúa como lubricante, reduciendo drásticamente la fricción y el calor generado. La precisión mecánica de las caras, pulidas a una planitud de fracciones de micra, permite que esta película lubricante exista sin permitir una fuga visible del fluido del proceso.

La fuerza que mantiene las caras unidas proviene de una combinación de la presión del fluido bombeado (fuerza hidráulica) y la fuerza de los resortes. Esta fuerza es contrarrestada por la presión de la película de fluido entre las caras, creando un equilibrio que permite el deslizamiento lubricado. Si las caras se separaran demasiado, habría una fuga excesiva. Si se presionaran demasiado, la película de fluido desaparecería, llevando a un funcionamiento en seco y un desgaste rápido.

Ubicación del Sello Mecánico en la Bomba

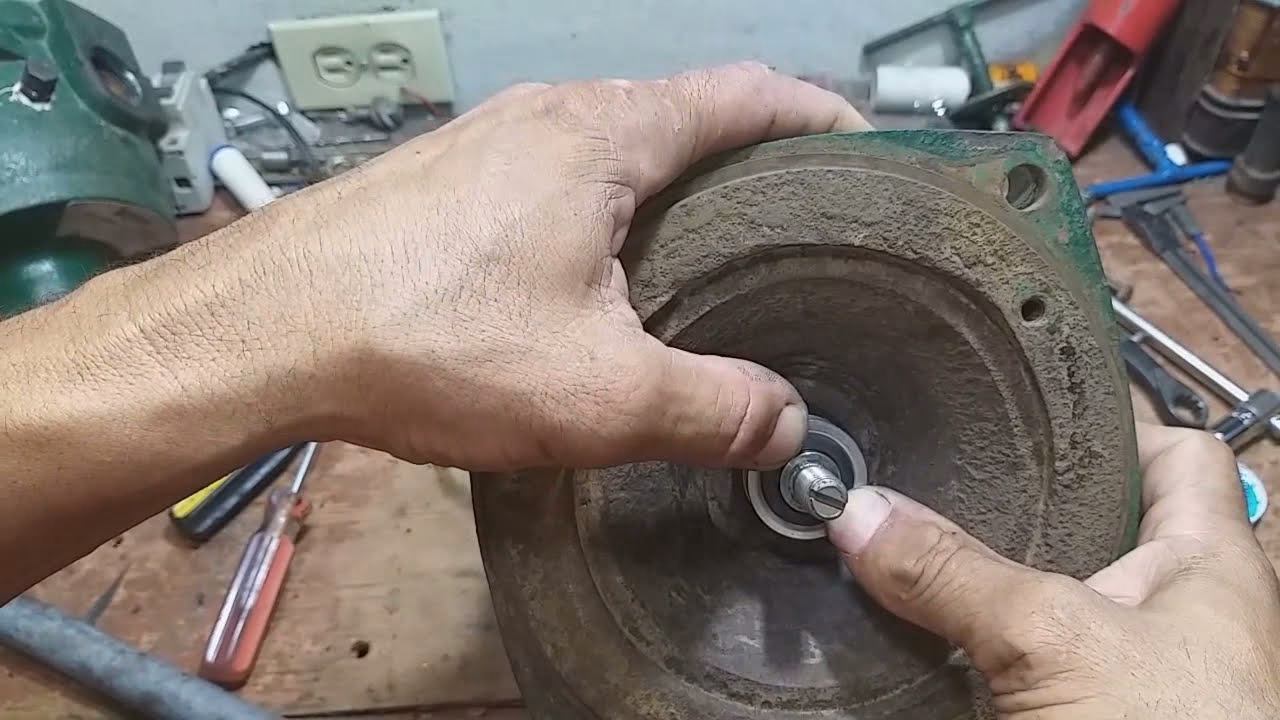

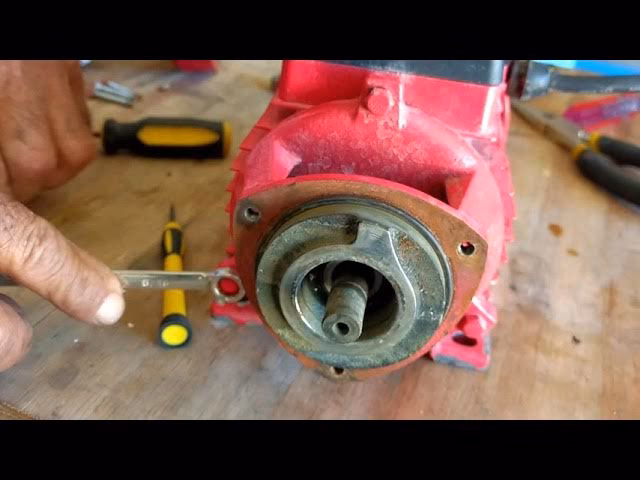

El sello mecánico se sitúa estratégicamente en la bomba, en el punto donde el eje de transmisión (que impulsa el impulsor) sale de la carcasa de la bomba (que contiene el fluido). Es decir, se ubica entre el eje rotativo y la parte inmóvil de la bomba, precisamente para sellar esa interfaz y evitar que el fluido presurizado se escape por el hueco que inevitablemente existe alrededor del eje.

Sello Mecánico vs. Empaquetadura Trenzada: Una Comparativa

Históricamente, la empaquetadura trenzada fue el método más común para sellar ejes rotativos. Consiste en material fibroso enrollado alrededor del eje en la cámara de sellado. Aunque todavía se usa, los sellos mecánicos han ganado popularidad debido a sus ventajas inherentes.

Como se ve, los sellos mecánicos ofrecen una solución más eficiente, limpia y duradera en la mayoría de las aplicaciones modernas.

Tipos Comunes de Sellos Mecánicos

El mercado ofrece una diversidad de diseños de sellos mecánicos, adaptados a distintas necesidades y condiciones. Algunos tipos comunes incluyen:

• Sellos de Empuje y No Empuje: Los de empuje utilizan un resorte axial montado sobre el eje para aplicar presión. Los de no empuje utilizan un fuelle metálico en lugar de un resorte para la presión. Ambos toleran ciertas desalineaciones.
• Sellos Equilibrados y No Equilibrados: Los equilibrados están diseñados para operar bajo altas presiones, reduciendo la carga sobre las caras del sello. Son ideales para fluidos con baja lubricación. Los no equilibrados son más simples y adecuados para presiones bajas o moderadas, pero menos tolerantes a la desalineación y vibración severas.
• Sellos Convencionales: Diseños más antiguos o básicos, a menudo ensamblados componente a componente en el eje. Su instalación y mantenimiento requieren precisión.
• Sellos de Cartucho: Son conjuntos pre-ensamblados que incluyen el sello, la camisa del eje y la placa de la glándula. Son mucho más fáciles y rápidos de instalar correctamente, reduciendo errores de montaje y tiempo de inactividad. Aunque a veces menos comunes en bombas muy antiguas, las bombas modernas los incorporan por su facilidad de mantenimiento.

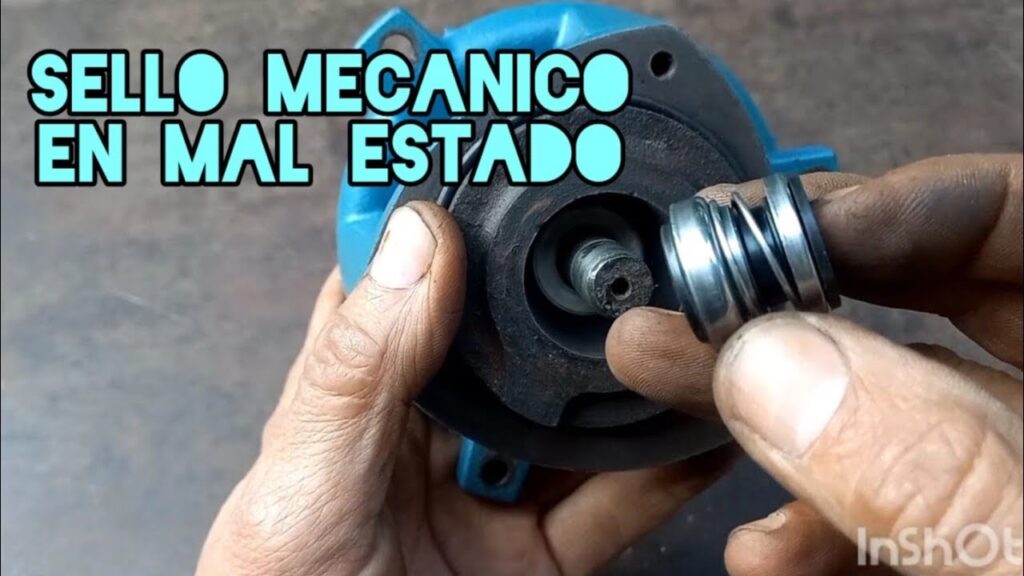

Consecuencias del Fallo de un Sello Mecánico

Un sello mecánico es un componente crítico, y su fallo puede tener repercusiones significativas, afectando el rendimiento, la seguridad y la vida útil de la bomba y el sistema. El problema más común, que representa más del 40% de las fallas de sellos, es la fuga del fluido bombeado.

Cuando un sello falla, el fluido escapa, lo que no solo disminuye la eficiencia de la bomba, sino que también puede crear riesgos de seguridad si el fluido es peligroso (inflamable, tóxico, corrosivo). Además, la fuga puede causar daños ambientales y violar regulaciones.

Pero las consecuencias van más allá de una simple fuga:

Erosión del Impulsor

La fuga de líquido a través de un sello dañado a menudo contiene partículas abrasivas. A medida que este fluido escapa, puede impactar y desgastar las paletas del impulsor de la bomba. Esta erosión reduce la eficiencia hidráulica del impulsor, disminuyendo el rendimiento de la bomba. En fluidos con sólidos suspendidos (lodos), la erosión del impulsor es un problema grave, pudiendo reducir la eficiencia en 2-5% incluso con un desgaste menor. En casos extremos, puede llevar a la falla total del impulsor.

Desgaste del Manguito o Eje

El líquido que escapa puede arrastrar consigo residuos y contaminantes que actúan como abrasivos entre el sello dañado y el eje o su manguito de protección. Este desgaste crea ranuras, rayones o irregularidades en la superficie del eje, dañando las superficies de sellado y facilitando aún más las fugas.

Ranurado, Abolladura o Rayado del Eje

Un fallo más abrupto puede ocurrir si las caras del sello se desalinean o se dañan, permitiendo que partículas duras queden atrapadas entre las caras y el eje. La rotación del eje con estas partículas atrapadas puede causar rayones profundos o marcas de abolladura en la superficie del eje, lo que rápidamente compromete la capacidad del sello para mantener la estanqueidad.

Corrosión del Eje

La falla del sello expone el eje a fluidos corrosivos. Si el fluido bombeado contiene sustancias químicas agresivas, estas pueden reaccionar con el material del eje, acelerando la corrosión y debilitando la estructura. La corrosión puede extenderse más allá del área inmediata del sello, complicando las reparaciones y a menudo requiriendo el reemplazo completo del eje. Un eje corroído también presenta una superficie rugosa que impide un sellado adecuado.

Flashing o Grabado

En fluidos con puntos de ebullición bajos, la caída de presión al escapar por un sello defectuoso puede causar que el fluido se vaporice rápidamente (flashing). Esta vaporización puede dañar las caras del sello y generar calor, llevando a un fallo prematuro. El grabado es el daño causado por esta vaporización rápida en las caras del sello.

Fretting (Desgaste por Fricción)

Ocurre por el movimiento relativo de pequeña amplitud entre componentes del sello, a menudo debido a instalación incorrecta, lubricación deficiente o distorsión de las caras. Esta micro-fricción causa desgaste y fatiga, creando áreas debilitadas propensas a agrietarse o romperse y generando partículas que contaminan las superficies de sellado.

Vibración y Ruido Excesivos

Un sello dañado puede perder su equilibrio y planitud, generando vibraciones a medida que el eje rota. La fuga de fluido y la cavitación (formación y colapso de burbujas de vapor) también pueden contribuir a vibraciones y ruidos inusuales (chirridos, rechinidos), indicando un problema subyacente grave.

Parada y Tiempo de Inactividad

En última instancia, un fallo catastrófico del sello mecánico puede obligar a detener completamente la bomba. Los daños secundarios a otros componentes pueden requerir reparaciones extensas y costosas, resultando en un tiempo de inactividad no planificado que afecta la operación.

Señales de Advertencia de Fallo en el Sello de la Bomba de Agua

Reconocer los signos tempranos de un problema en el sello de la bomba de agua es crucial para prevenir daños mayores. Algunas señales clave incluyen:

• Fuga de refrigerante: El signo más obvio es una fuga de líquido en la parte frontal del vehículo, generalmente cerca del centro, debajo de la bomba. Esto indica un fallo en el sello o la junta.
• Sobrecalentamiento del motor: Si el sello falla y la bomba no circula refrigerante eficazmente, la temperatura del motor aumentará. El sobrecalentamiento persistente es una señal clara de que el sistema de enfriamiento, incluida la bomba, necesita inspección.
• Ruidos extraños: Un sello o cojinete de la bomba defectuoso puede producir ruidos como chirridos, zumbidos o rechinidos.
• Vapor del radiador: Ver vapor saliendo del radiador es un síntoma de sobrecalentamiento severo, a menudo relacionado con una bomba que no funciona correctamente debido a un sello dañado.
• Corrosión o acumulación de depósitos: La corrosión visible o la acumulación de incrustaciones en la bomba o componentes cercanos pueden indicar fugas o entrada de aire al sistema debido a un sello deficiente.

Es importante recordar que la vida útil de una bomba de agua y su sello puede verse afectada por factores como la contaminación del refrigerante, el uso de una mezcla incorrecta de refrigerante (que puede causar corrosión o depósitos) o la cavitación. Mantener el sistema de enfriamiento con el refrigerante adecuado y limpio es vital para la longevidad del sello y la bomba.

Preguntas Frecuentes sobre Sellos Mecánicos

Aquí respondemos algunas dudas comunes sobre los sellos mecánicos en bombas:

¿Cuál es la función principal de un sello mecánico?

Su función principal es evitar la fuga del fluido que se bombea y, al mismo tiempo, impedir la entrada de contaminantes externos en la bomba, creando un sello efectivo entre el eje rotativo y la carcasa estacionaria.

¿Dónde se ubica el sello mecánico en una bomba?

Se localiza en el punto donde el eje de la bomba penetra la carcasa, actuando como barrera en esa interfaz para mantener el fluido dentro del cuerpo de la bomba.

¿Qué sucede si el sello mecánico de una bomba falla?

Un fallo puede causar fugas de fluido, erosión o desgaste del impulsor y el eje, corrosión, vibración y ruido excesivos, y en casos graves, la parada completa de la bomba y daños costosos.

¿Cómo puedo saber si el sello de mi bomba de agua está fallando?

Las señales de advertencia incluyen fugas de refrigerante (visible), sobrecalentamiento del motor, ruidos inusuales provenientes de la bomba, vapor saliendo del radiador y signos visibles de corrosión o depósitos alrededor de la bomba.

Conclusión

El sello mecánico es un componente ingenieril sofisticado y esencial para el correcto y seguro funcionamiento de las bombas, especialmente las centrífugas. Su diseño, basado en la interacción de caras de alta precisión lubricadas por una delgada película de fluido, ofrece ventajas significativas sobre métodos antiguos como la empaquetadura, incluyendo mayor eficiencia, menor mantenimiento y mayor vida útil. Sin embargo, como cualquier componente, los sellos pueden fallar. Comprender las causas de estos fallos y reconocer las señales de advertencia es fundamental para tomar acciones correctivas a tiempo, evitando daños costosos y asegurando la continuidad de las operaciones. Un mantenimiento preventivo adecuado y el uso de fluidos limpios y correctos son clave para maximizar la vida útil de este componente vital.
