Colores de Fusibles Automotrices: Guía Esencial

El sistema eléctrico de un automóvil es una red compleja y vital que alimenta desde las luces y la radio hasta componentes críticos del motor. En el corazón de este sistema de protección se encuentran los fusibles. Pequeños, a menudo pasados por alto, pero absolutamente esenciales. Su función principal es actuar como un eslabón débil diseñado para romperse y abrir un circuito si la corriente eléctrica supera un nivel seguro, protegiendo así componentes más caros y, lo que es más importante, previniendo incendios causados por sobrecargas.

Cuando trabajas con la electricidad de tu vehículo, ya sea para reemplazar un fusible quemado o para añadir un nuevo accesorio como una cámara de salpicadero (dash cam) que requiere una conexión directa a la caja de fusibles, es fundamental entender cómo identificar correctamente los fusibles. La forma más común y estandarizada de diferenciar la capacidad de un fusible para soportar corriente, su amperaje, es a través de su código de colores.

La Importancia Vital de los Fusibles

Imagina que hay un cortocircuito en el cableado de las luces interiores. Sin un fusible, la corriente eléctrica aumentaría descontroladamente, generando calor extremo que podría derretir cables, dañar módulos electrónicos y, en el peor de los casos, iniciar un fuego. El fusible, al detectar esta subida de corriente por encima de su límite diseñado, simplemente se quema (su filamento interno se funde), interrumpiendo el flujo de electricidad y salvando el resto del circuito. Son la primera línea de defensa contra problemas eléctricos mayores.

Por esta razón, nunca se debe reemplazar un fusible quemado por uno de mayor amperaje del especificado por el fabricante del vehículo. Hacerlo elimina la protección adecuada para ese circuito, dejando los componentes vulnerables a daños. De la misma manera, usar un fusible de menor amperaje puede llevar a que se queme constantemente sin una falla real en el circuito, simplemente porque no puede soportar la carga normal de los dispositivos conectados.

Entendiendo el Código de Colores Estándar

Afortunadamente, la industria automotriz utiliza un código de colores bastante estandarizado para los fusibles. Este código aplica a los tipos de fusibles más comunes que encontrarás en la mayoría de los vehículos modernos: los fusibles de cuchilla (ATO/ATC, Mini, Micro2). Aunque puede haber variaciones muy raras o específicas de fabricante, la gran mayoría sigue esta paleta.

Conocer este código te permite identificar rápidamente el amperaje de un fusible con solo mirarlo, sin necesidad de buscar marcas diminutas o consultar el manual (aunque siempre es recomendable consultar el manual del propietario o la tapa de la caja de fusibles si tienes dudas, ya que a menudo tienen diagramas y especificaciones).

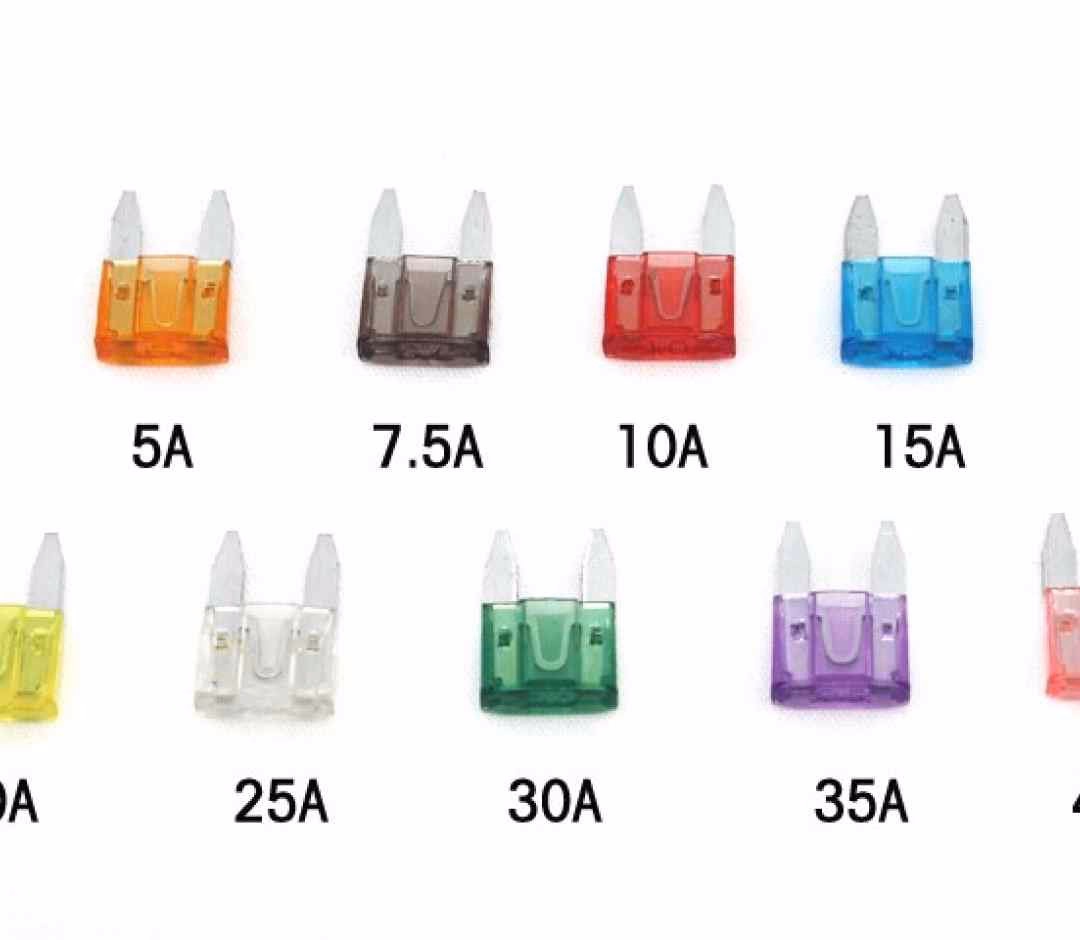

Tabla del Código de Colores de Fusibles Automotrices

Aquí tienes una tabla que resume el código de colores estándar para los fusibles de cuchilla más comunes:

Es importante notar que esta tabla cubre los amperajes más comunes. Existen otros colores y amperajes, especialmente para fusibles de mayor tamaño (MAXI fuses) o fusibles de tipo de cartucho, pero la lógica del código de colores se mantiene: cada color corresponde a un amperaje específico.

Tipos Comunes de Fusibles y Cómo Identificarlos por Tipo

Además del color (que indica el amperaje), los fusibles se diferencian por su tamaño y forma. Los tipos más comunes en vehículos modernos son:

• ATO/ATC (Regular): Son los fusibles de cuchilla originales y más grandes. Tienen dos patas planas y una carcasa plástica con el color indicando el amperaje. Son anchos y relativamente altos.
• Mini (APM/ATM): Una versión más pequeña de los fusibles ATO/ATC. Cumplen la misma función y usan el mismo código de colores, pero son más compactos, lo que permite a los fabricantes de automóviles incluir más circuitos en cajas de fusibles más pequeñas.
• Micro2: Un tipo de fusible aún más pequeño, introducido en vehículos más recientes. Tienen dos patas más delgadas y una forma ligeramente diferente. Aunque el tamaño es distinto, también siguen el código de colores estándar para sus respectivos amperajes.
• MAXI: Mucho más grandes que los tipos de cuchilla estándar, se utilizan para proteger circuitos de muy alta corriente, como el alternador o el sistema de arranque. También tienen colores asociados a su alto amperaje.

Al trabajar con fusibles, es vital no solo identificar el amperaje (por color) sino también el tipo (por tamaño y forma) para asegurar que el reemplazo o el accesorio (como un fuse tap) encaje correctamente en el zócalo de la caja de fusibles.

Por Qué Debes Conocer los Colores de los Fusibles

Conocer el código de colores tiene varias ventajas prácticas para cualquier propietario de vehículo:

1. Diagnóstico Rápido: Si algo eléctrico deja de funcionar (una luz, la radio, una ventana), el primer paso suele ser revisar el fusible correspondiente. Identificar el fusible correcto en el diagrama de la caja y luego saber su color te permite verificar rápidamente si el fusible quemado es del amperaje correcto o si alguien usó uno incorrecto.
2. Reemplazo Seguro: Al reemplazar un fusible quemado, es absolutamente crucial usar uno del mismo amperaje. El color te lo indica de inmediato. Usar un fusible de mayor amperaje puede causar daños severos al cableado y los componentes.
3. Instalación de Accesorios: Cuando instalas accesorios que requieren conexión eléctrica, como luces adicionales, sistemas de sonido o cámaras de salpicadero con modo de estacionamiento (como se mencionó en la información inicial), a menudo necesitas conectarte a la caja de fusibles usando un adaptador o 'fuse tap'. Para hacer esto de manera segura, debes identificar un circuito existente que tenga la capacidad adecuada y, lo más importante, saber qué amperaje tiene ese circuito (indicado por el color del fusible original) para seleccionar el fuse tap correcto y el fusible adecuado para el nuevo accesorio.
4. Compra Correcta: Si necesitas comprar fusibles de repuesto, saber qué colores (y por lo tanto, qué amperajes) necesitas te asegura comprar el kit o los fusibles individuales correctos para tu vehículo.

En resumen, el código de colores es tu mapa para navegar el sistema de protección eléctrica de tu automóvil. Es una medida de protección simple pero efectiva que, si se entiende y respeta, puede ahorrarte costosas reparaciones y garantizar el funcionamiento seguro de todos los componentes eléctricos.

Fusibles y la Instalación de Accesorios: El Papel del Fuse Tap

El texto inicial menciona la instalación de cámaras de salpicadero y el uso de 'fuse taps' para conectarlas. Esto es un excelente ejemplo práctico de por qué es vital entender los fusibles y sus colores. Un 'fuse tap' (o adaptador de fusible) te permite añadir un nuevo circuito eléctrico a tu caja de fusibles sin cortar ni empalmar cables originales. Simplemente retiras un fusible existente, insertas el 'fuse tap' en ese zócalo, insertas el fusible original en una ranura del 'fuse tap', e insertas un nuevo fusible (del amperaje correcto para el accesorio que estás instalando) en otra ranura del 'fuse tap'. El accesorio se conecta a un cable que sale del 'fuse tap'.

Para usar un 'fuse tap' correctamente, necesitas:

1. Identificar un fusible existente en la caja que sea adecuado para 'tocar' (generalmente uno que solo tenga energía cuando el auto está encendido, o uno constante si necesitas energía permanente para modo estacionamiento).
2. Saber el amperaje de ese fusible existente, lo cual identificas por su color.
3. Comprar un 'fuse tap' que sea del mismo tipo físico que el fusible original (ATO, Mini, Micro2).
4. Seleccionar un fusible de amperaje apropiado para el nuevo accesorio que estás instalando. Este nuevo fusible también tendrá un color que indica su amperaje.

Si no conoces el amperaje del fusible original (guiándote por su color) o usas un 'fuse tap' del tipo incorrecto, la instalación no funcionará o, peor aún, podrías dañar el circuito original o el nuevo accesorio.

Preguntas Frecuentes sobre Fusibles y sus Colores

¿Todos los fusibles de un auto tienen colores?

La gran mayoría de los fusibles de cuchilla (ATO, Mini, Micro2, MAXI) utilizados en los vehículos modernos tienen carcasas de colores estandarizados que indican su amperaje. Otros tipos de fusibles, como los fusibles de cartucho o algunos fusibles de alta corriente específicos, pueden tener una apariencia diferente, pero aun así suelen tener alguna indicación de su amperaje.

¿Qué pasa si uso un fusible de color diferente (amperaje incorrecto)?

Usar un fusible de menor amperaje del requerido hará que el fusible se queme repetidamente, ya que no puede soportar la carga normal del circuito. Usar un fusible de mayor amperaje es mucho más peligroso: elimina la protección adecuada para el circuito y los componentes conectados. Si ocurre una sobrecarga o cortocircuito, el fusible no se quemará a tiempo, lo que puede derretir cables, dañar componentes electrónicos caros o causar un incendio. ¡Siempre usa el amperaje correcto!

¿El código de colores es exactamente el mismo para todos los tipos de fusibles?

Sí, el código de colores (Naranja=5A, Rojo=10A, Azul=15A, Amarillo=20A, Verde=30A, etc.) es estándar para los fusibles de cuchilla más comunes (ATO, Mini, Micro2). Los fusibles MAXI y otros tipos de alta corriente también usan colores, pero la tabla de amperajes puede incluir valores más altos (por ejemplo, un MAXI fuse amarillo podría ser de 20A, pero un MAXI fuse verde podría ser de 60A). Sin embargo, dentro de cada tipo de fusible, el color es consistente con su amperaje.

¿Cómo sé qué fusible reemplazar si algo no funciona?

Consulta el manual del propietario de tu vehículo o el diagrama impreso en la tapa de la caja de fusibles. Estos te indicarán qué fusible protege cada circuito (por ejemplo, "Radio", "Luces Interiores", "Bomba de Combustible"). Una vez localizado el fusible correspondiente en el diagrama, verás su amperaje, y por lo tanto, su color. Luego, localiza físicamente el fusible en la caja y verifica si el filamento interno está roto o quemado. Asegúrate de reemplazarlo por uno del mismo color y amperaje.

¿Puedo usar un fusible de un tipo diferente si el color es el mismo?

No. Aunque el color indique el mismo amperaje, el tipo físico (ATO, Mini, Micro2) debe ser el correcto para que encaje en el zócalo de la caja de fusibles y haga una conexión segura. Usar el tipo incorrecto puede dañar el zócalo.

Entender el significado detrás de los colores de los fusibles automotrices es una habilidad básica pero invaluable para cualquier propietario de vehículo. Te capacita para realizar tareas de mantenimiento sencillas, diagnosticar problemas eléctricos comunes y, lo más importante, realizar instalaciones de accesorios de manera segura y correcta, asegurando la protección de tu vehículo y sus sistemas eléctricos.
