Colores de Fusibles de Coche: Guía Completa

Los fusibles son pequeños componentes esenciales en el sistema eléctrico de cualquier vehículo. Actúan como guardianes, protegiendo los circuitos y los dispositivos conectados a ellos de posibles sobrecargas de corriente que podrían causar daños severos o incluso incendios. Cuando se produce una sobrecarga, el filamento dentro del fusible se funde (de ahí el nombre de 'fusible'), interrumpiendo el flujo de corriente y salvando el resto del circuito. Es por ello que entender su funcionamiento y, en particular, cómo identificarlos, es fundamental para cualquier propietario de coche.

Una de las características más distintivas y útiles de los fusibles de coche modernos es su codificación por colores. A simple vista, puede parecer un detalle estético, pero cada color tiene un significado muy importante: indica el amperaje máximo que el fusible puede soportar antes de fundirse. Conocer esta codificación es crucial a la hora de reemplazar un fusible fundido, ya que utilizar uno con un amperaje incorrecto puede ser peligroso para el sistema eléctrico del coche.

¿Por Qué los Fusibles Tienen Diferentes Colores? El Código de Amperaje

La principal razón por la que los fusibles de automoción vienen en una variedad de colores es para facilitar su identificación rápida y sencilla según su amperaje. El amperaje, medido en Amperios (A), es la cantidad de corriente eléctrica que puede pasar a través del fusible de manera segura. Si la corriente excede este valor, el fusible cumple su función y se interrumpe el circuito.

Esta estandarización por colores es una medida de seguridad vital. Imagina tener que leer un número diminuto en cada fusible dentro de una caja abarrotada y en una posición incómoda. La codificación por color permite identificar de un vistazo el fusible correcto que necesitas, reduciendo significativamente el riesgo de instalar uno con un amperaje inadecuado. Utilizar un fusible de mayor amperaje del especificado para un circuito puede impedir que se funda ante una sobrecarga, dejando desprotegido el cableado y los componentes eléctricos, lo que podría derivar en un sobrecalentamiento, derretimiento de cables o, en el peor de los casos, un incendio eléctrico.

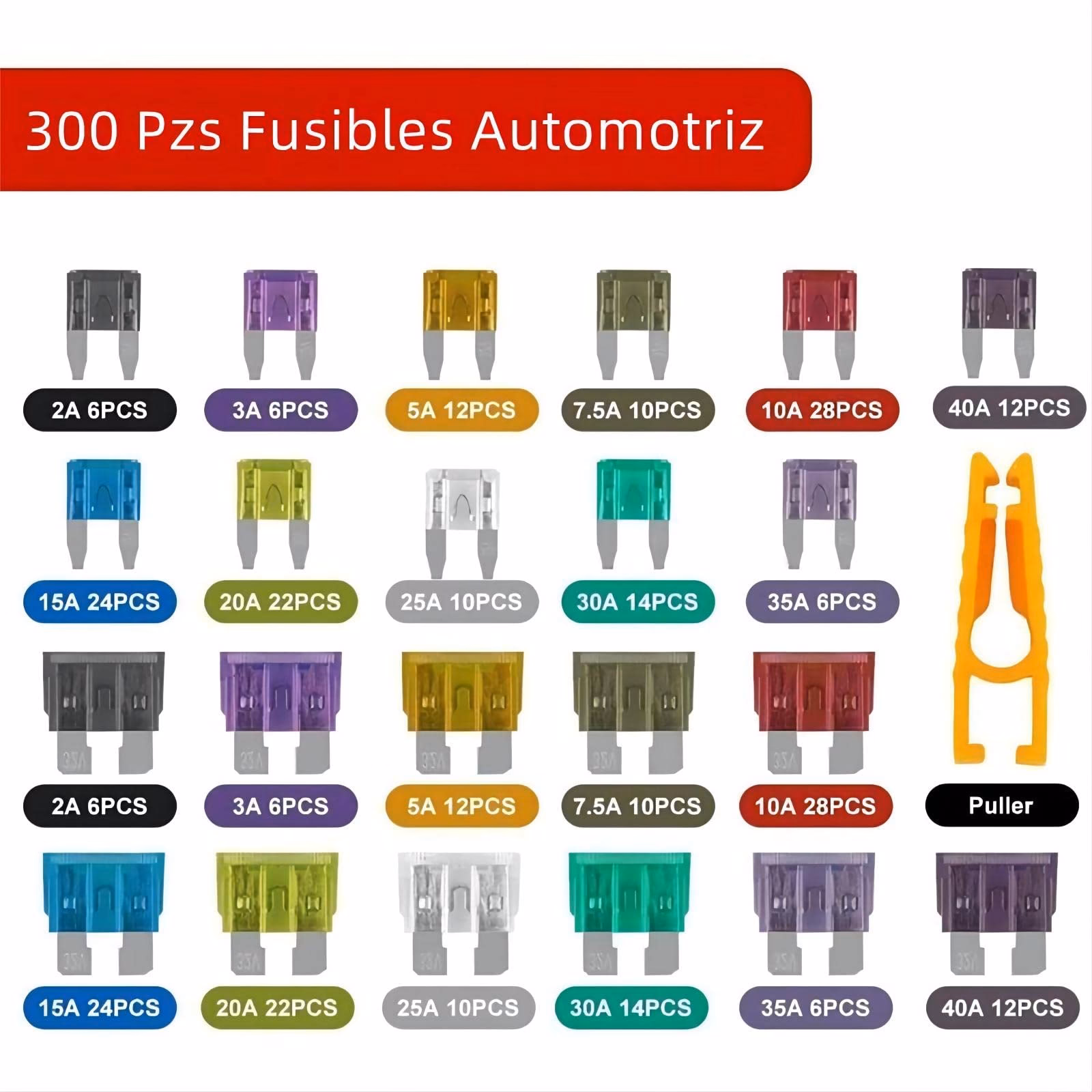

Tabla de Colores y Amperajes Comunes de Fusibles de Coche

Existen varios tipos físicos de fusibles de coche (como los ATC/ATO de cuchilla, los Mini, los Maxi, etc.), pero la codificación de colores por amperaje suele seguir un estándar bastante consistente para los tipos más comunes de cuchilla. Aquí presentamos una tabla con los colores y amperajes más habituales que encontrarás en la mayoría de los vehículos:

Es importante notar que esta tabla cubre los fusibles de cuchilla estándar (ATC/ATO) y Mini. Los fusibles Maxi, que manejan amperajes más altos, a menudo tienen una codificación de colores diferente, aunque el principio sigue siendo el mismo: un color representa un amperaje específico. Siempre es recomendable consultar el manual del propietario de tu vehículo para confirmar los amperajes y colores exactos para cada circuito específico, ya que puede haber ligeras variaciones entre modelos y fabricantes.

El Color del Fusible de 20 Amperios

Basándonos en la tabla de codificación estándar, el color asociado al fusible de 20 amperios (20A) es el amarillo. Este es uno de los amperajes más comunes y se utiliza para proteger circuitos que demandan una cantidad moderada de corriente, como los mencionados anteriormente: asientos calefactables, techos solares o algunas tomas de corriente auxiliares (enchufes de 12V).

Por lo tanto, si necesitas reemplazar un fusible de 20A, deberás buscar uno de color amarillo. Asegúrate de que sea del mismo tipo físico (cuchilla estándar, Mini, etc.) y del mismo amperaje exacto. Nunca intentes usar un fusible de un color diferente (y por lo tanto, de un amperaje diferente) para reemplazar uno amarillo de 20A.

Tipos Físicos de Fusibles de Coche

Además del amperaje y el color, los fusibles de coche vienen en diferentes tamaños y formas físicas para adaptarse a las distintas necesidades de espacio y diseño en la caja de fusibles del vehículo. Los tipos más comunes son:

• Fusibles ATC/ATO (Cuchilla Estándar): Son los más antiguos y comunes. Tienen dos patas planas y un cuerpo de plástico rectangular.
• Fusibles Mini: Son una versión más pequeña de los ATC/ATO, utilizados en vehículos más modernos donde el espacio es limitado. Tienen patas y cuerpo más compactos.
• Fusibles Maxi: Son más grandes y robustos que los ATC/ATO, diseñados para manejar amperajes más altos (generalmente de 20A a 100A o más) y proteger circuitos principales de alto consumo.
• Fusibles de Cartucho (Pal): Se encuentran en algunos vehículos más antiguos y se insertan en soportes cilíndricos.
• Fusibles JCASE: Son fusibles de cartucho de perfil bajo, usados en aplicaciones de alto amperaje en vehículos más recientes.

Al reemplazar un fusible, es fundamental que el fusible de reemplazo no solo tenga el color (amperaje) correcto, sino también el mismo tipo y tamaño físico para que encaje correctamente en el zócalo de la caja de fusibles.

Cómo Identificar y Reemplazar un Fusible Fundido

Reemplazar un fusible fundido es una tarea de mantenimiento relativamente sencilla que la mayoría de los conductores pueden realizar. Los pasos generales son los siguientes:

1. Identificar el Circuito Afectado: Lo primero es saber qué componente eléctrico ha dejado de funcionar (ej. la radio, las luces de cortesía, la toma de 12V).
2. Localizar la Caja de Fusibles: Los vehículos suelen tener una o más cajas de fusibles. La principal suele estar en el compartimento del motor, mientras que otra u otras pueden estar dentro del habitáculo (debajo del salpicadero, en el lateral del panel de instrumentos, etc.). Consulta el manual del propietario para saber la ubicación exacta.
3. Consultar el Diagrama de Fusibles: La tapa de la caja de fusibles o el manual del propietario suelen tener un diagrama que indica la función de cada fusible y su amperaje correspondiente. Esto te ayudará a identificar cuál es el fusible que protege el circuito que ha fallado.
4. Localizar el Fusible Fundido: Una vez identificado en el diagrama, localiza físicamente el fusible en la caja. Un fusible fundido generalmente tendrá el filamento interno roto o quemado, visible a través del cuerpo de plástico transparente. A veces, puede verse oscurecido o deformado.
5. Retirar el Fusible Fundido: La mayoría de las cajas de fusibles vienen con una pequeña herramienta de plástico, una pinza extractora de fusibles, para facilitar la remoción. Engancha el fusible con la pinza y tira suavemente para sacarlo. Si no tienes la pinza, a veces se pueden retirar con cuidado usando unos alicates pequeños de punta fina, pero con mucho cuidado de no dañar los contactos o fusibles adyacentes.
6. Obtener el Fusible de Reemplazo Correcto: Este es el paso más crítico. Debes obtener un nuevo fusible que sea exactamente del mismo tipo físico (ATC, Mini, etc.), del mismo tamaño y, lo más importante, del mismo amperaje. El color del nuevo fusible debe coincidir con el color del fusible fundido que retiraste (ej. si sacaste un fusible amarillo de 20A, el reemplazo debe ser un fusible amarillo de 20A).
7. Instalar el Nuevo Fusible: Alinea las patas del nuevo fusible con los contactos vacíos en la caja de fusibles e insértalo presionando firmemente hasta que encaje completamente en su lugar. No fuerces demasiado.
8. Probar el Circuito: Una vez instalado el nuevo fusible, enciende el coche y comprueba si el componente eléctrico que no funcionaba ahora opera correctamente.

¿Qué Hacer Si el Nuevo Fusible se Funde Inmediatamente?

Si después de reemplazar un fusible con uno del amperaje correcto, este se funde de nuevo de forma inmediata o al poco tiempo de usar el circuito, esto es una clara señal de que existe un problema eléctrico más grave en el sistema. Un fusible se funde para proteger contra una sobrecarga, y si la sobrecarga persiste, el nuevo fusible simplemente hará su trabajo y se fundirá de nuevo.

En esta situación, no debes seguir reemplazando el fusible repetidamente ni, bajo ningún concepto, intentar usar un fusible de mayor amperaje. Esto último es extremadamente peligroso y puede causar daños severos o un incendio. Si el fusible se funde de nuevo, el problema probablemente sea un cortocircuito en el cableado o un fallo en el propio componente que está conectado al circuito (ej. la radio, un motor eléctrico, etc.) que está consumiendo demasiada corriente.

Ante un fusible que se funde recurrentemente, lo más recomendable es llevar el vehículo a un mecánico automotriz cualificado. Ellos cuentan con las herramientas y conocimientos necesarios para diagnosticar y reparar la causa subyarga de la sobrecarga, que podría ser un cableado dañado, un componente defectuoso o un problema en algún módulo de control.

La Importancia Crítica de Usar el Amperaje Correcto

Reiteramos la importancia de este punto porque es fundamental para la seguridad eléctrica del vehículo. Cada circuito en tu coche está diseñado para manejar una cantidad específica de corriente. Los cables, interruptores y componentes están dimensionados para ese nivel de amperaje. El fusible actúa como el eslabón más débil intencional en la cadena: está diseñado para fundirse antes de que la corriente sea tan alta que dañe el resto del circuito.

Si reemplazas un fusible por uno de mayor amperaje (por ejemplo, usar un fusible azul de 15A donde debería ir uno naranja de 5A), estás eliminando la protección adecuada. El nuevo fusible permitirá que pase más corriente de la que el circuito puede soportar. Esto puede provocar que el cableado se caliente excesivamente, derrita el aislamiento, cause cortocircuitos en otras partes o dañe permanentemente el componente eléctrico que está conectado. El riesgo de incendio es muy real.

Del mismo modo, usar un fusible de menor amperaje del necesario simplemente hará que el fusible se funda constantemente, ya que el consumo normal del circuito excederá el límite del fusible. Aunque esto no es tan peligroso como usar uno de mayor amperaje, es molesto y no resuelve el problema subyacente (si lo hay) o impide el funcionamiento normal del componente.

Por lo tanto, siempre, sin excepción, reemplaza un fusible fundido con uno que tenga exactamente el mismo amperaje (mismo color) y sea del mismo tipo físico que el original. Consulta siempre el manual del propietario o el diagrama de la caja de fusibles si tienes dudas.

Preguntas Frecuentes Sobre Fusibles de Coche

¿Puedo usar un fusible de diferente color si es del mismo tipo?

No. El color del fusible indica su amperaje. Usar un fusible de diferente color significa que estás usando uno con un amperaje diferente al especificado para ese circuito, lo cual es peligroso si el amperaje es mayor y no resuelve el problema si es menor.

¿Qué significa si el fusible se ve bien pero el circuito no funciona?

Si el filamento del fusible parece intacto, el problema podría no ser el fusible. Podría haber un fallo en el propio componente eléctrico, un problema en el cableado (un cable roto, por ejemplo), un relé defectuoso en el mismo circuito, o un problema en la unidad de control que gestiona ese circuito. En este caso, se necesitaría un diagnóstico más profundo, posiblemente por parte de un profesional.

¿Dónde puedo comprar fusibles de coche de reemplazo?

Puedes encontrar fusibles de coche en tiendas de repuestos de automoción, grandes almacenes con sección de automoción, gasolineras bien surtidas e incluso en algunas ferreterías. Asegúrate de comprar un surtido que incluya los tipos y amperajes más comunes de tu vehículo o compra fusibles individuales del amperaje específico que necesites.

¿Todos los coches usan los mismos tipos y colores de fusibles?

No todos los coches usan exactamente los mismos tipos físicos (ATC, Mini, Maxi, etc.) ni los mismos amperajes en todos los circuitos. Sin embargo, la codificación de colores para los amperajes comunes (como el amarillo para 20A) es bastante estandarizada para los tipos de fusible más comunes (ATC/ATO y Mini). Siempre es mejor consultar el manual de tu vehículo.

¿Es normal que los fusibles se fundan?

Un fusible se funde cuando hay una sobrecarga de corriente. Esto puede ocurrir debido a un cortocircuito, un componente defectuoso que consume demasiada energía, un problema en el cableado, o a veces, simplemente por el desgaste o un pico de tensión. Un fusible que se funde ocasionalmente no es necesariamente una catástrofe, pero si un fusible se funde repetidamente, es un indicio de un problema subyacente que debe ser investigado y reparado.

En resumen, los colores de los fusibles de coche son una herramienta de identificación esencial que te informa sobre su capacidad de amperaje. El fusible de 20 amperios es de color amarillo. Conocer esta codificación y la importancia de usar el amperaje correcto es fundamental para realizar reparaciones básicas de forma segura y para mantener la integridad del sistema eléctrico de tu vehículo.
