Rectificadores de Onda Completa: Usos Clave

A menudo, al buscar información sobre productos electrónicos o sistemas de generación de energía, nos encontramos con términos que pueden resultar confusos o cuya función e importancia desconocemos. Entender estos conceptos es fundamental para apreciar cómo funcionan los dispositivos que utilizamos a diario. Uno de estos términos clave es el de rectificador de energía, un componente esencial en el mundo de la electrónica y la electricidad.

Un rectificador es, fundamentalmente, un circuito diseñado para llevar a cabo una conversión crucial: transformar la corriente alterna (CA), que se caracteriza por fluir en ciclos regulares, en corriente continua (CC), que fluye de manera constante en una única dirección. Esta transformación es vital porque muchos dispositivos electrónicos y sistemas de alta potencia requieren alimentación en corriente continua para operar correctamente y de manera segura. La capacidad de un rectificador para realizar esta conversión facilita, entre otras cosas, un uso más eficiente de la energía.

Los rectificadores logran esta proeza técnica gracias a componentes semiconductores llamados diodos. Los diodos tienen una propiedad única: permiten que la corriente eléctrica pase a través de ellos en una sola dirección. Al integrar diodos en un circuito de rectificación, se puede 'filtrar' la corriente alterna, permitiendo que solo los flujos en una dirección específica lleguen a la salida, lo que resulta en una corriente continua pulsante. Sin el uso de rectificadores, muchos aparatos electrodomésticos y dispositivos electrónicos sufrirían daños significativos debido a la naturaleza cambiante y sin filtrar de la corriente alterna que llega desde la red eléctrica.

Además de proteger los componentes sensibles, los rectificadores se emplean con frecuencia para alimentar cargas que operan específicamente con corriente continua de alta potencia, como motores de CC o sistemas de carga de baterías. También son componentes indispensables en los sistemas de circuitos que alimentan una vasta gama de aparatos electrodomésticos y dispositivos electrónicos de consumo.

Tipos Principales de Rectificadores de Energía

Los rectificadores no son un componente único, sino que existen en diferentes configuraciones, cada una con características distintas que las hacen más adecuadas para ciertas aplicaciones. La diferencia principal entre ellos radica en cómo procesan la onda de corriente alterna entrante y cuántos diodos utilizan para lograr la conversión a corriente continua.

Rectificadores de Media Onda

El rectificador de media onda es la configuración más simple. Funciona permitiendo que solo una mitad de la onda de corriente alterna pase a través de un único diodo. El diodo bloquea la otra mitad de la onda, resultando en una salida de corriente continua pulsante que solo contiene la mitad positiva (o negativa, dependiendo de la polarización del diodo) de la señal original. La principal ventaja de este tipo de rectificador es su simplicidad y el bajo costo, ya que solo requiere un diodo para su operación. Sin embargo, su desventaja más notable es su menor eficiencia, ya que solo aprovecha la mitad de la energía de la onda de entrada. A pesar de su simplicidad y menor eficiencia comparada con otros tipos, los rectificadores de media onda se utilizan comúnmente en muchos productos electrónicos de consumo donde la eficiencia extrema no es crítica o la carga es pequeña.

Rectificadores de Onda Completa

Como su nombre indica, los rectificadores de onda completa son significativamente más eficientes que los de media onda porque aprovechan ambas mitades de la onda de corriente alterna de entrada para producir una salida de corriente continua. Sin embargo, esta mayor eficiencia viene acompañada de una mayor complejidad en su diseño. Los rectificadores de onda completa típicamente utilizan más diodos para su funcionamiento. Pasan la corriente alterna a través de un circuito configurado de tal manera que tanto la mitad positiva como la negativa de la onda de entrada se convierten en pulsos de corriente continua en la misma dirección en la salida.

Dentro de la categoría de rectificadores de onda completa, existen dos subtipos principales, definidos por el tipo de fuente de alimentación a la que se conectan:

• Rectificadores Monofásicos: Son alimentados por una fuente de red eléctrica de una sola fase. En la configuración de onda completa, a menudo utilizan un transformador con toma central y dos diodos, o una configuración de puente con cuatro diodos (que describiremos a continuación).

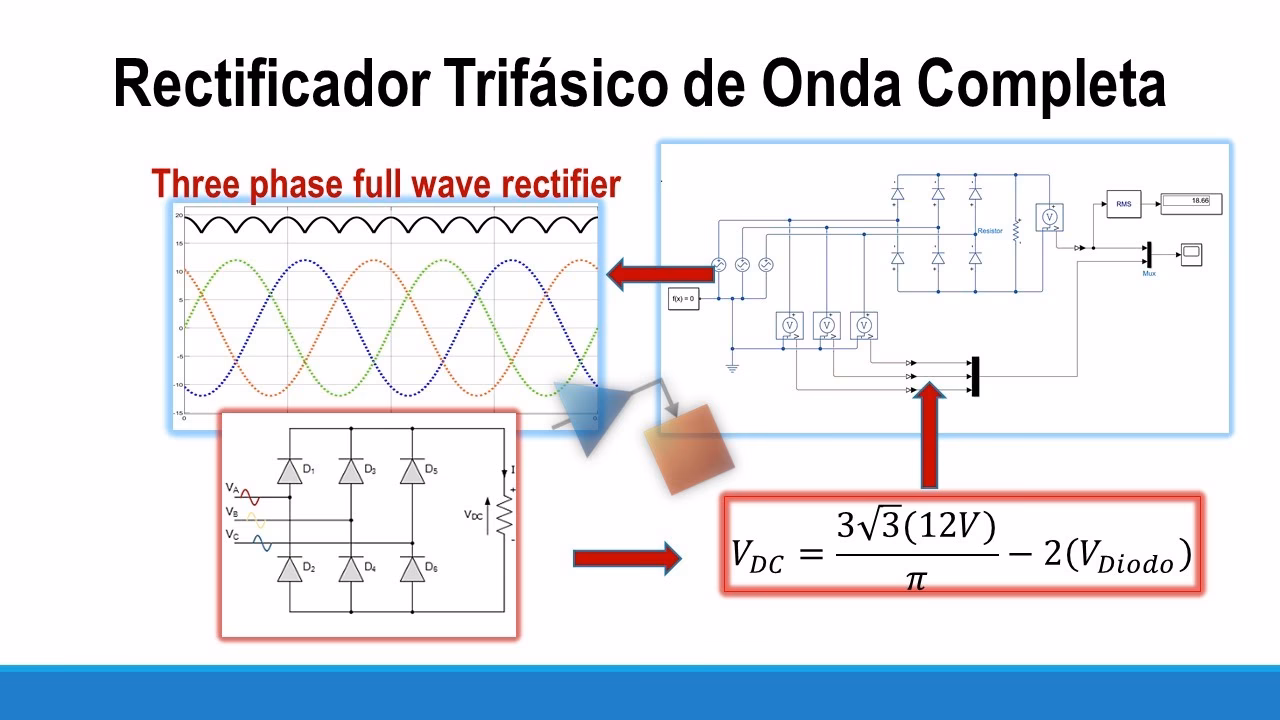

• Rectificadores Trifásicos: Se alimentan de fuentes de corriente alterna trifásica, que son comunes en entornos industriales debido a su capacidad para suministrar alta potencia. Estos rectificadores son más complejos y robustos, diseñados para manejar las demandas energéticas del sector industrial.

Las funciones y aplicaciones de los rectificadores de onda completa son muy amplias, especialmente en el ámbito de la electrónica de consumo de mayor complejidad y la electrónica profesional. Se utilizan fundamentalmente para alimentar los circuitos electrónicos sensibles de una gran variedad de dispositivos. Entre los ejemplos más comunes se encuentran los radiorreceptores, televisores, computadoras, y equipos de audio o video. La razón principal de su uso en estos aparatos es que los rectificadores de onda completa, particularmente cuando se combinan con circuitos de filtrado (como capacitores), producen una salida de corriente continua mucho más suave y estable que los rectificadores de media onda. Esta estabilidad es crucial para el correcto desempeño de la parte analítica de los circuitos y para evitar la generación de ruidos eléctricos que podrían interferir con el funcionamiento de estos dispositivos electrónicos sensibles.

Puente Rectificador o Puente de Graetz

El puente rectificador, a menudo conocido como puente de Graetz, es una configuración específica de rectificador de onda completa. Este dispositivo está construido utilizando cuatro diodos, dispuestos de una manera particular. La corriente alterna se conecta a dos puntos de la configuración del puente, y la salida de corriente continua se obtiene de los otros dos puntos. La disposición de los diodos asegura que, independientemente de la polaridad de la onda de entrada de CA, la corriente fluya en la misma dirección a través de la carga conectada a la salida de CC.

El puente rectificador es más complejo que el rectificador de media onda, pero es una forma muy eficiente de lograr la rectificación de onda completa sin necesidad de un transformador con toma central (aunque a menudo se usa con transformadores para ajustar el voltaje). La "configuración de rectificación" específica del puente asegura que dos diodos estén polarizados directamente y conduzcan durante la mitad positiva del ciclo de CA, mientras que los otros dos diodos estén polarizados inversamente y bloqueen. Durante la mitad negativa del ciclo de CA, los roles de los pares de diodos se invierten, pero el flujo de corriente a través de la carga permanece en la misma dirección. Esto significa que dos diodos están siempre en el polo positivo de la salida y dos en el polo negativo.

La gran capacidad de adaptabilidad y eficiencia del puente rectificador lo hacen adecuado para una amplia gama de aplicaciones, tanto en ambientes industriales, donde se manejan altas potencias, como en entornos domésticos, en fuentes de alimentación de diversos dispositivos electrónicos.

¿Cómo Funciona un Circuito Rectificador?

El funcionamiento básico de un circuito rectificador se basa en la propiedad unidireccional de los diodos. Consideremos la corriente alterna como una onda senoidal que cambia de dirección periódicamente. Un diodo permite que la corriente pase solo cuando está polarizado directamente (el voltaje en su ánodo es positivo respecto a su cátodo). Cuando está polarizado inversamente (el voltaje en su ánodo es negativo respecto a su cátodo), bloquea el paso de la corriente.

En un rectificador de media onda, un único diodo se coloca en serie con la carga. Durante la mitad del ciclo de CA donde el diodo está polarizado directamente, permite que la corriente fluya hacia la carga. Durante la otra mitad del ciclo, donde está polarizado inversamente, bloquea completamente el flujo de corriente. El resultado en la carga es una serie de pulsos de corriente que corresponden a solo una mitad de la onda de entrada, con espacios de tiempo sin corriente.

En un rectificador de onda completa (como el puente de diodos), la configuración de los cuatro diodos asegura que, en cualquier momento, dos diodos están polarizados directamente y dos inversamente. Durante la mitad positiva de la onda de CA, un par de diodos conduce, dirigiendo la corriente a través de la carga en una dirección. Durante la mitad negativa de la onda de CA, el otro par de diodos conduce, pero la configuración del puente hace que la corriente fluya a través de la carga en la *misma* dirección que antes. Esto resulta en una serie continua de pulsos de corriente a través de la carga, correspondientes a ambas mitades de la onda de entrada, pero todos con la misma polaridad.

Filtrado y Regulación en Rectificadores de Onda Completa

Aunque un rectificador de onda completa convierte la CA en CC, la salida obtenida es una serie de pulsos (CC pulsante), no una línea recta y constante como la que proporciona una batería (CC pura). Para obtener una CC más suave, se utiliza una etapa de filtrado, siendo el método más común añadir un capacitor en paralelo con la carga en la salida del rectificador. El capacitor se carga durante los picos de voltaje de los pulsos rectificados y se descarga lentamente a través de la carga cuando el voltaje de la onda rectificada cae. Si la capacitancia del capacitor es suficientemente alta, puede mantener el voltaje a un nivel casi constante entre los picos, reduciendo lo que se conoce como "rizado" (variación de voltaje). La impedancia de la carga afecta el comportamiento del capacitor; una carga que demanda más corriente descargará el capacitor más rápidamente, aumentando el rizado. Por lo tanto, es crucial seleccionar el valor de capacitancia adecuado para la carga prevista para minimizar el rizado y mantener un voltaje de salida estable. A medida que la corriente de carga aumenta, el factor de rizado tiende a incrementarse, y el voltaje RMS de salida puede disminuir.

Después de la etapa de filtrado, a menudo se añade una etapa de regulación de voltaje. Los reguladores de voltaje son circuitos que mantienen el voltaje de salida constante, independientemente de las variaciones en el voltaje de entrada rectificado (dentro de un rango) o de los cambios en la corriente demandada por la carga. Esto es esencial para alimentar circuitos electrónicos sensibles que requieren un voltaje de alimentación muy estable para funcionar correctamente.

Rectificadores en Automóviles

Un ejemplo muy relevante y cotidiano del uso de un puente rectificador se encuentra en el sistema eléctrico de un automóvil. El alternador del vehículo genera corriente alterna a medida que el motor gira. Sin embargo, la batería del automóvil y la mayoría de los sistemas electrónicos del vehículo (luces, radio, computadora de a bordo, etc.) funcionan con corriente continua. Es aquí donde entra en juego el rectificador.

El puente rectificador en un automóvil es el componente encargado de convertir la corriente alterna producida por el alternador en corriente continua que pueda ser utilizada para cargar la batería y alimentar todos los consumidores eléctricos del vehículo. La corriente generada por el alternador, que suele ser trifásica, no es adecuada para la batería ni para la alimentación directa de los sistemas electrónicos sin ser rectificada.

El rectificador en un alternador de automóvil típicamente está formado por un puente de 6 o 9 diodos de silicio. Estos diodos están montados en una placa (a menudo en forma de 'herradura') y están conectados a cada una de las fases del estator del alternador. La configuración de puente de estos diodos permite obtener una tensión de corriente continua a la salida del alternador. Tres de los diodos se conectan a masa por uno de sus lados, y los otros tres se conectan al borne de salida de corriente del alternador. Los lados libres de los seis diodos se conectan a los extremos de las bobinas del estator. Una condición importante para estos diodos es que deben ser diodos de potencia capaces de funcionar de manera fiable en el amplio intervalo de temperaturas que se experimentan bajo el capó de un coche.

Tabla Comparativa de Rectificadores

Preguntas Frecuentes sobre Rectificadores

A continuación, abordamos algunas preguntas comunes relacionadas con los rectificadores y su funcionamiento:

¿Qué es un rectificador de onda completa?

Es un circuito electrónico que convierte la corriente alterna en corriente continua, utilizando configuraciones que aprovechan tanto la mitad positiva como la negativa de la onda de entrada para producir una salida de corriente continua pulsante pero más continua que la de media onda.

¿Cuántos diodos utiliza un rectificador de onda completa?

Un rectificador de onda completa puede utilizar 2 diodos si se usa con un transformador de toma central, o 4 diodos en la configuración de puente rectificador (Puente de Graetz).

¿Dónde se utilizan los rectificadores de onda completa?

Se utilizan ampliamente para alimentar circuitos electrónicos en dispositivos como radiorreceptores, televisores, computadoras, equipos de audio y video. Las versiones trifásicas se emplean en el sector industrial. La configuración de puente rectificador de onda completa se usa en fuentes de alimentación domésticas, industriales y, notablemente, en el alternador de los automóviles para cargar la batería y alimentar los sistemas eléctricos del vehículo.

¿Cuál es la diferencia entre un rectificador de media onda y uno de onda completa?

La diferencia principal radica en la eficiencia y la forma de onda de salida. El rectificador de media onda solo aprovecha la mitad de la onda de entrada (usando 1 diodo), resultando en una CC pulsante con espacios. El rectificador de onda completa aprovecha ambas mitades de la onda (usando 2 o 4 diodos), produciendo una CC pulsante con pulsos más seguidos y una mayor eficiencia.

¿Qué es un puente rectificador?

Es una configuración específica de rectificador de onda completa que utiliza 4 diodos dispuestos en forma de puente para convertir la corriente alterna en continua de manera eficiente, sin necesidad de un transformador con toma central.

¿Para qué se utiliza un puente rectificador en un automóvil?

En un automóvil, el puente rectificador se utiliza en el alternador para convertir la corriente alterna generada en corriente continua, que es necesaria para cargar la batería del vehículo y alimentar todos los componentes eléctricos que funcionan con CC.

¿Por qué es necesario filtrar la salida de un rectificador?

La salida directa de un rectificador es corriente continua pulsante, no una línea de voltaje constante. El filtrado, típicamente con un capacitor, reduce estas pulsaciones (rizado) para obtener una corriente continua más suave y estable, adecuada para alimentar circuitos electrónicos sensibles.
