El Indicador de Combustible: ¿Cómo Funciona?

El indicador de combustible en el tablero de tu automóvil es más que una simple aguja o una barra digital; es un componente esencial que te informa sobre la cantidad de gasolina o diésel disponible en el tanque. Entender cómo funciona puede ayudarte a prevenir situaciones incómodas como quedarte varado sin combustible y a identificar posibles fallos en el sistema. A simple vista, parece magia, pero detrás hay un mecanismo ingenioso y relativamente sencillo que ha evolucionado con el tiempo.

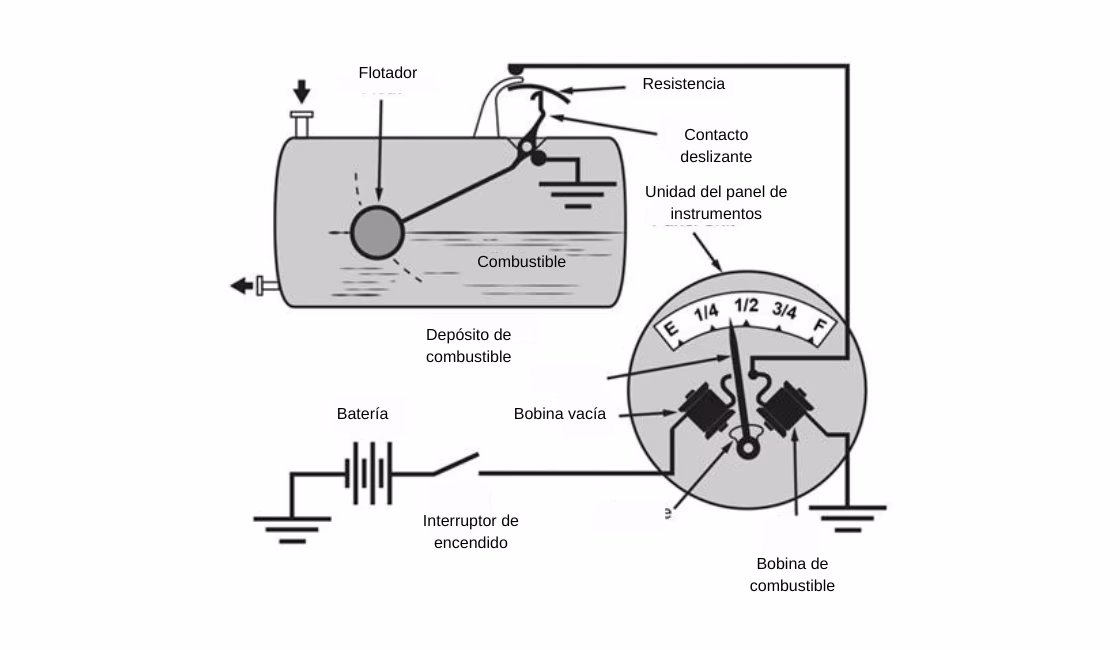

Este sistema consta fundamentalmente de dos partes principales que trabajan en conjunto: una ubicada dentro del tanque de combustible y otra visible para el conductor en el panel de instrumentos.

El Aforador: El Ojo en el Tanque

La primera parte crucial del sistema es el aforador de combustible, también conocido como unidad de envío o sensor de nivel. Este dispositivo se encuentra sumergido directamente en el depósito de combustible del vehículo. Su función principal es medir el nivel actual del líquido.

El mecanismo más común en los vehículos modernos utiliza un flotador. Imagina el flotador de la cisterna de un inodoro; funciona de manera similar. Este flotador, generalmente hecho de un material resistente a la gasolina o al diésel, está unido a un brazo articulado. A medida que el nivel de combustible sube o baja en el tanque, el flotador se mueve con él, haciendo pivotar el brazo.

El otro extremo de este brazo está conectado a un potenciómetro. Un potenciómetro es básicamente una resistencia eléctrica variable. Piensa en él como el control de volumen de un equipo de música: al girar la perilla, cambias la resistencia y, por lo tanto, el flujo de electricidad. En el caso del aforador, el movimiento del brazo del flotador desliza un contacto a lo largo de esta resistencia.

Cuando el tanque está lleno, el flotador está en su posición más alta. Esto coloca el contacto del potenciómetro en un punto que ofrece una resistencia eléctrica baja. A medida que el combustible se consume y el nivel desciende, el flotador baja, el brazo se mueve y el contacto se desliza hacia una parte del potenciómetro con una resistencia eléctrica mayor. En resumen, a mayor nivel de combustible, menor resistencia; a menor nivel de combustible, mayor resistencia.

Además de indicar el nivel, en algunos vehículos, cuando la resistencia alcanza un punto predeterminado (correspondiente a un nivel bajo de combustible), el aforador también puede activar una luz de advertencia de bajo nivel en el tablero.

El Indicador: La Traducción en el Tablero

La segunda parte del sistema es el indicador de combustible propiamente dicho, el que ves en el tablero. Este instrumento está diseñado para leer la señal eléctrica que le envía el aforador desde el tanque.

La señal eléctrica que recibe el indicador es la corriente que fluye a través del potenciómetro del aforador. Como explicamos, la resistencia del potenciómetro varía según el nivel de combustible. El indicador mide esta corriente:

• Cuando el tanque está lleno (baja resistencia en el aforador), fluye la máxima corriente. El indicador interpreta esto y mueve la aguja (en medidores analógicos) o ilumina los segmentos (en medidores digitales) para mostrar "F" (Full - Lleno), "1" o el nivel máximo.
• Cuando el tanque está vacío (alta resistencia en el aforador), fluye la mínima corriente. El indicador interpreta esto y muestra "E" (Empty - Vacío), "0" o el nivel mínimo, a veces acompañado de la luz de reserva.

Los medidores modernos pueden ser analógicos (con aguja) o digitales (barras, números, o estimación de distancia restante). Aunque la presentación cambia, el principio subyacente de traducir una señal eléctrica del aforador a una representación visual del nivel es el mismo.

Diseño a Prueba de Fallos y Riesgos

Muchos sistemas de medidores de combustible están diseñados para ser inherentemente seguros en caso de ciertas fallas eléctricas. Por ejemplo, si un cable se rompe y el circuito eléctrico se abre, la falta de corriente o una señal errónea con resistencia infinita (circuito abierto) hará que el indicador muestre que el tanque está vacío. La lógica detrás de esto es que es preferible que el conductor crea que el tanque está vacío cuando no lo está (lo que lo llevará a repostar) a que crea que está lleno cuando en realidad está vacío (lo que lo dejaría tirado).

Sin embargo, el sistema tradicional de flotador y potenciómetro dentro del tanque no está exento de riesgos y limitaciones. Enviar corriente eléctrica a través de un componente (el potenciómetro) sumergido en un líquido inflamable como la gasolina presenta un riesgo inherente de incendio o explosión, aunque los sistemas están diseñados con precauciones.

Además, la precisión del potenciómetro puede verse afectada con el tiempo debido a la corrosión o el desgaste. Esto puede llevar a lecturas erróneas del nivel de combustible. La creciente adición de alcohol en las gasolinas modernas agrava este problema, ya que el alcohol puede conducir la electricidad y aumentar la tasa de corrosión de los componentes eléctricos dentro del tanque.

Para mitigar el riesgo de corrosión en presencia de alcohol, algunas aplicaciones utilizan una metodología de "pulso y mantenimiento" (pulse-and-hold), donde se envía una señal periódica en lugar de una corriente continua para determinar el nivel, reduciendo el potencial de corrosión. Aun así, existe un deseo y desarrollo continuo de métodos de medición de nivel sin contacto que eliminen por completo la necesidad de componentes eléctricos que interactúen directamente con el combustible.

La Pequeña Flecha que Ayuda

Un detalle interesante y muy útil que se ha vuelto estándar en la mayoría de los vehículos desde principios de la década de 1990 es el icono de la bomba de combustible en el tablero, que a menudo incluye una pequeña flecha Moylan apuntando hacia la izquierda o hacia la derecha. Esta flecha indica de qué lado del vehículo se encuentra la tapa del tanque de combustible.

Este simple pero efectivo diseño fue inventado por Jim Moylan, un diseñador de Ford Motor Company, en 1986. La idea se implementó por primera vez en los modelos Ford Escort y Mercury Tracer de 1989. Otros fabricantes automotrices pronto notaron la utilidad de este indicador y comenzaron a incorporarlo en sus propios tableros, convirtiéndose en una característica universalmente reconocida.

Identificando Fallos en el Sistema

Un medidor de combustible que no funciona correctamente puede ser una fuente de frustración y problemas. Afortunadamente, hay síntomas claros que pueden indicar que el flotador, el potenciómetro o el propio indicador están fallando:

• Aguja atascada o lectura incorrecta: Si llenas el tanque por completo y la aguja o el indicador digital sigue mostrando vacío ("E") o un nivel muy bajo, es una señal clara de que algo no va bien. Del mismo modo, si el coche se detiene por falta de combustible pero el indicador mostraba que aún quedaba bastante, hay un problema de precisión.
• Fluctuaciones erráticas: Si mientras conduces, la aguja del medidor salta bruscamente entre diferentes niveles de combustible sin motivo aparente, o si el indicador digital cambia drásticamente, esto puede ser un signo de desgaste o corrosión en el potenciómetro del aforador o un problema en la conexión eléctrica.

Hay algunas maneras sencillas de hacer una prueba inicial para determinar si el problema es real o si es el medidor:

• Golpear suavemente el tanque: En algunos casos, un golpe suave en la parte inferior del tanque de combustible (con precaución y sin causar daños) puede ayudarte a tener una idea aproximada del nivel. Si suena hueco, es probable que esté vacío o casi. Si escuchas un chapoteo o un sonido sordo, hay combustible dentro. Esto no es una prueba definitiva, pero puede dar una pista.
• Observar las fluctuaciones: Presta atención a cómo se comporta la aguja o el indicador digital durante la conducción. Las fluctuaciones constantes son un fuerte indicio de un problema en el sistema de medición.

¿Qué Hacer si el Indicador Falla?

Si sospechas que el indicador de combustible no funciona correctamente, un primer paso útil puede ser realizar una autoprueba del cuadro de instrumentos de tu vehículo. Muchos coches modernos tienen esta función incorporada, que puede ayudar a diagnosticar si el problema está en el propio indicador en el tablero o en la unidad de envío (el aforador) en el tanque.

El procedimiento para realizar esta autoprueba varía significativamente entre modelos y fabricantes. Las instrucciones específicas generalmente se encuentran detalladas en el manual del propietario de tu vehículo. Típicamente, implica una secuencia de presionar botones (como el del odómetro) y operar otros controles (como las luces) en un orden particular mientras se enciende el contacto.

Si la autoprueba indica que el indicador en el tablero funciona correctamente (por ejemplo, si la aguja se mueve a diferentes posiciones durante la prueba), es más probable que el problema resida en el aforador dentro del tanque de combustible o en el cableado que lo conecta. Si la autoprueba falla o el problema persiste, puede ser necesario acudir a un taller mecánico para un diagnóstico más profundo y la posible sustitución de la unidad de envío o la reparación del cableado.

En conclusión, el medidor de combustible de tu auto es un sistema relativamente simple pero vital que depende de la interacción entre un flotador, un potenciómetro y un indicador eléctrico. Aunque ha demostrado ser fiable durante décadas, componentes como el potenciómetro pueden desgastarse o corroerse, llevando a imprecisiones. Conocer sus síntomas de fallo y cómo realizar una prueba básica puede ayudarte a gestionar mejor los niveles de combustible y evitar sorpresas desagradables en la carretera.

Preguntas Frecuentes sobre el Medidor de Combustible

¿Qué es el aforador de combustible?

Es el dispositivo ubicado dentro del tanque de gasolina o diésel que mide físicamente el nivel de combustible disponible. Utiliza un flotador conectado a un potenciómetro para determinar la posición según el nivel del líquido.

¿Cómo se relaciona el flotador con el indicador del tablero?

El flotador se mueve con el nivel de combustible y, a través de un brazo, cambia la resistencia eléctrica de un potenciómetro. Esta resistencia variable afecta la cantidad de corriente que llega al indicador en el tablero, el cual traduce esa señal eléctrica en una lectura visual del nivel.

¿Por qué mi indicador de combustible podría estar fallando?

Las causas comunes incluyen desgaste o corrosión en el potenciómetro del aforador (especialmente con combustibles con alcohol), problemas eléctricos en el cableado entre el tanque y el tablero, o una falla en el propio indicador del tablero.

¿Cómo puedo saber si el flotador de gasolina está dañado?

Los síntomas de un flotador o aforador dañado incluyen que el indicador muestre que el tanque está vacío cuando está lleno, que el coche se quede sin combustible cuando el indicador muestra que aún hay, o que la aguja del medidor fluctúe erráticamente mientras conduces.

¿Es peligroso tener componentes eléctricos dentro del tanque de combustible?

Los sistemas están diseñados con medidas de seguridad, pero sí existe un riesgo inherente asociado con el paso de corriente eléctrica a través de componentes sumergidos en líquidos inflamables. La corrosión, exacerbada por el alcohol en la gasolina, puede aumentar este riesgo y afectar la precisión.

¿Qué significa la flecha junto al icono de la bomba de gasolina en mi tablero?

Esa flecha, conocida como flecha Moylan, indica de qué lado del vehículo se encuentra la tapa del tanque de combustible. Es una característica útil para recordar al repostar.

Si mi indicador falla, ¿puedo repararlo yo mismo?

Una primera medida que puedes intentar es la autoprueba del cuadro de instrumentos si tu vehículo la tiene (consulta el manual). Sin embargo, si el problema es el aforador en el tanque o el cableado, suele requerir conocimientos de mecánica y acceso al interior del tanque, lo cual es mejor dejar a profesionales debido a los riesgos involucrados.
