El Circuito de la Bocina de tu Auto Explicado

La bocina, también conocida como claxon, es una parte fundamental de la seguridad de cualquier vehículo. Es la herramienta principal que utilizamos para alertar a otros conductores, peatones o ciclistas de nuestra presencia, prevenir accidentes o simplemente comunicar una situación en la carretera. Pero, ¿alguna vez te has preguntado qué sucede exactamente cuando presionas ese botón en el volante? Detrás de ese simple acto hay un circuito eléctrico diseñado específicamente para cumplir esta función vital. Entender cómo funciona este circuito puede ayudarte a diagnosticar problemas comunes y mantener tu bocina siempre lista para cuando la necesites.

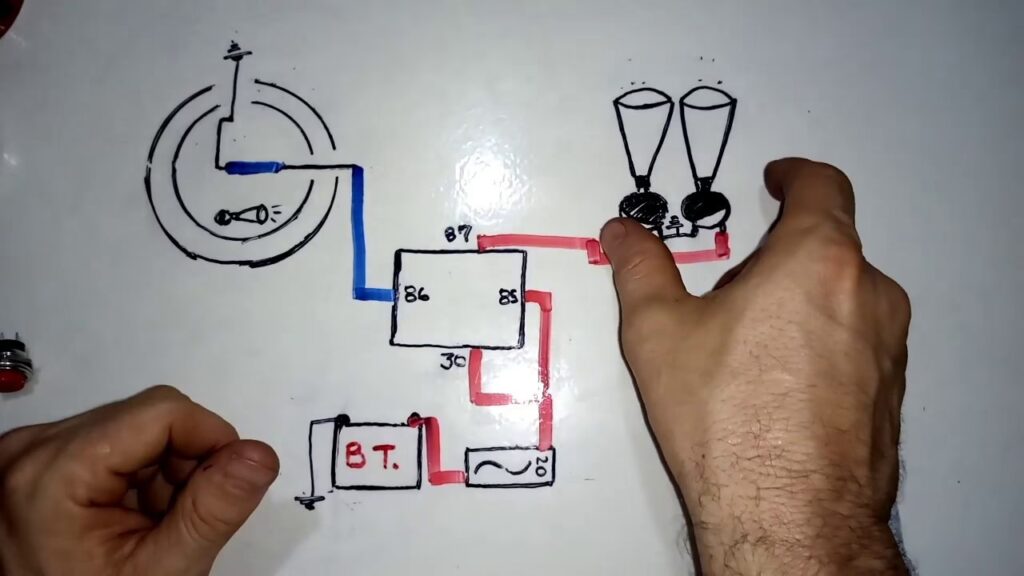

El Circuito Básico del Sistema de Bocina

El sistema de bocina de un automóvil se compone de varios elementos que trabajan en conjunto para generar ese sonido distintivo. No es solo un botón y una bocina; hay una red de componentes eléctricos que aseguran un funcionamiento fiable. Los elementos clave de este circuito básico incluyen una fuente de energía, un interruptor, un relé, un fusible y la propia unidad de bocina. Cada parte tiene un papel crucial en la operación del sistema.

El Papel de la Batería como Fuente de Energía

Como en la mayoría de los sistemas eléctricos del coche, la batería es el corazón que suministra la energía necesaria. Proporciona el voltaje (generalmente 12 voltios) que impulsará la corriente a través del circuito. Es la fuente constante de electricidad que espera la señal para activar la bocina. Sin una batería en buen estado y correctamente conectada, el circuito simplemente no puede funcionar.

Cómo el Relé de la Bocina Maneja la Alta Corriente

El relé es un componente esencial en el circuito de la bocina, actuando como un interruptor controlado eléctricamente. La bocina en sí misma requiere una cantidad de corriente relativamente alta para producir un sonido fuerte. Si esta alta corriente pasara directamente a través del interruptor del volante (el botón que presionas), los contactos del interruptor se desgastarían rápidamente o podrían dañarse. Aquí es donde entra el relé. El interruptor de la bocina activa una pequeña bobina en el relé con una corriente baja. Esta bobina energizada crea un campo magnético que cierra un segundo interruptor dentro del relé, permitiendo que la corriente alta de la batería fluya directamente a la bocina. De esta manera, el relé protege el interruptor principal y asegura que la bocina reciba la energía suficiente.

Completando el Circuito a Través del Interruptor de Bocina

El interruptor de la bocina, a menudo ubicado en el volante, es el punto de interacción principal para el conductor. Cuando presionas este botón, estás cerrando un pequeño circuito eléctrico. Este circuito no alimenta directamente la bocina, sino que alimenta la bobina de control del relé. Es un circuito de baja corriente, diseñado para ser seguro y duradero para estar en contacto con el conductor. La acción de presionar el interruptor completa el camino para que una pequeña cantidad de electricidad fluya desde la batería, a través del interruptor, y llegue a la bobina del relé.

La Función del Fusible en la Protección del Circuito de Bocina

El fusible es un componente de seguridad vital. Está diseñado para quemarse y abrir el circuito si la corriente eléctrica supera un nivel seguro debido a un cortocircuito o una sobrecarga. Esto protege los componentes más caros del sistema, como el cableado, el relé o la propia bocina, de sufrir daños por exceso de corriente. Si la bocina deja de funcionar repentinamente, el fusible suele ser el primer lugar a revisar. Su función es similar a la de un guardián, sacrificándose para proteger el resto del sistema eléctrico.

Dentro del Mecanismo del Botón del Interruptor de Bocina

Aunque parezca un simple botón, el interruptor de bocina tiene un mecanismo interno diseñado para ser fiable y duradero. Generalmente, se encuentra en el centro del volante, aunque también puede estar en una palanca (stalk) en la columna de dirección.

Localizando el Ensamblaje del Interruptor de Bocina

La ubicación más común del interruptor de bocina es el centro del volante. En muchos vehículos modernos, el interruptor es parte de un ensamblaje más complejo que también puede incluir los controles del airbag. Su diseño permite una activación rápida y ergonómica mientras se mantiene el control del vehículo. En algunos vehículos más antiguos o de diseño diferente, el interruptor podría estar en una palanca lateral, como la de las luces direccionales o los limpiaparabrisas.

Cómo al Presionar el Botón se Cierran los Contactos Eléctricos

El funcionamiento interno es bastante directo. Cuando presionas el botón de la bocina, físicamente empujas dos contactos metálicos para que se toquen. Estos contactos están diseñados para ser resistentes al desgaste, a menudo hechos de materiales conductores duraderos. Al unirse, completan el circuito eléctrico de baja corriente que alimenta la bobina del relé. Es un mecanismo de tipo momentáneo; es decir, solo cierra el circuito mientras lo mantienes presionado. Tan pronto como sueltas el botón, los contactos se separan.

Mecanismo de Resorte para el Retorno del Botón

Un resorte es una parte fundamental del diseño del interruptor de bocina. Este resorte tiene dos funciones principales: primero, mantiene los contactos eléctricos separados cuando el botón no está presionado, asegurando que la bocina no suene accidentalmente. Segundo, proporciona la fuerza necesaria para que el botón regrese a su posición original tan pronto como dejas de presionarlo. Esto garantiza que el circuito se abra y la bocina deje de sonar inmediatamente.

El Viaje Eléctrico al Activar la Bocina

Ahora, unimos todo. Sigamos el camino que sigue la electricidad desde que presionas el botón hasta que escuchas el 'claxon'.

1. Señal Inicial Desde el Interruptor de Bocina: Todo comienza cuando presionas el botón en el volante. Esto cierra los contactos del interruptor.
2. Activación de la Bobina del Relé de Bocina: Al cerrarse el interruptor, una pequeña corriente de la batería fluye a través de la bobina del relé. Esta bobina se energiza y crea un campo magnético.
3. Conmutación de Potencia al Relé de Bocina: El campo magnético generado por la bobina del relé atrae una pequeña armadura metálica, cerrando un segundo conjunto de contactos dentro del relé. Estos contactos son mucho más robustos y están diseñados para manejar la alta corriente que necesita la bocina.
4. Envío de Corriente a la Unidad de Bocina: Una vez que los contactos de alta corriente del relé se cierran, la electricidad fluye directamente desde la batería (generalmente a través de un fusible específico para la bocina) hacia la unidad de bocina.
5. Operación de la Unidad de Bocina: La unidad de bocina en sí misma típicamente funciona utilizando un electroimán y un diafragma metálico. La corriente eléctrica energiza un electroimán que atrae el diafragma. Este movimiento interrumpe el flujo de corriente al electroimán, lo que hace que el diafragma regrese a su posición original. Este ciclo de atracción y liberación ocurre muy rápidamente, causando que el diafragma vibre y produzca el sonido característico de la bocina.
6. Completando el Camino de Tierra: Para que cualquier circuito eléctrico funcione, la electricidad debe regresar a su fuente (la batería). El circuito de la bocina se completa a través de una conexión a tierra (masa) en el chasis del vehículo. Esta conexión asegura que la corriente pueda fluir de regreso a la batería, permitiendo que el sistema opere correctamente.

Tipos Comunes de Interruptores de Bocina Automotrices

Aunque el principio básico es similar, la implementación del interruptor de bocina puede variar según el diseño del vehículo.

Botones de Bocina Montados en el Volante

Este es el tipo más común en los vehículos modernos. El interruptor o conjunto de interruptores está integrado en el volante, a menudo en el centro. Su diseño permite una activación intuitiva y rápida sin que el conductor tenga que quitar las manos del volante.

Conexión del 'Clock Spring' para Interruptores del Volante

Los vehículos modernos con airbags y controles en el volante (incluida la bocina) necesitan una forma de mantener la conexión eléctrica mientras el volante gira. Aquí es donde entra el 'clock spring' (muelle de reloj o carrete). Es un cable plano enrollado que permite que la electricidad pase del chasis (columna de dirección) al volante sin enredarse a medida que giras. Un fallo en el 'clock spring' es una causa común de que la bocina (y a veces los controles del volante o el airbag) dejen de funcionar.

Instalaciones de Botón Pulsador de Bocina Postventa

Para vehículos más antiguos, coches de carreras, o simplemente como modificación, a veces se instala un botón de bocina adicional o de reemplazo en el tablero u otra ubicación accesible. Estas instalaciones postventa siguen el mismo principio básico del circuito, pero el interruptor no está integrado en el volante.

Interruptores de Activación de Bocina Montados en la Palanca

En algunos vehículos, especialmente camiones o modelos más antiguos, la bocina se activa presionando el extremo de una de las palancas en la columna de dirección (como la de las luces o limpiaparabrisas). El principio del interruptor y el circuito sigue siendo el mismo, solo cambia la ubicación física del botón.

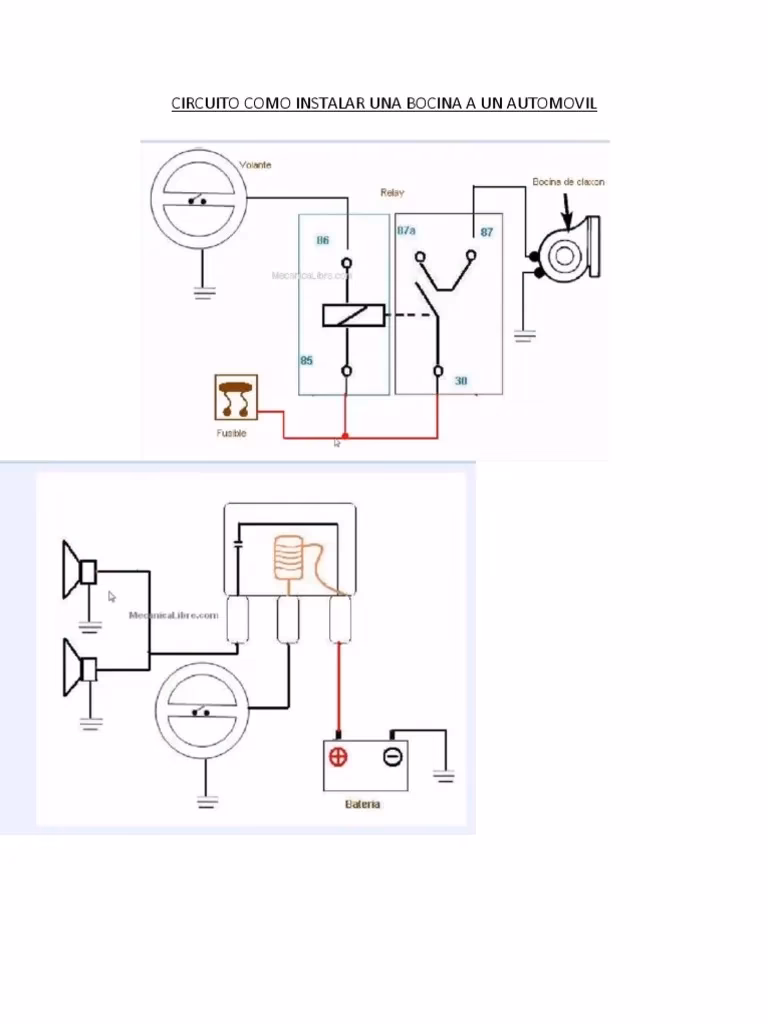

Pasos para Cablear una Bocina a un Interruptor

Si necesitas cablear una bocina, ya sea un reemplazo o una instalación nueva (como en un proyecto personalizado), seguir estos pasos asegura una conexión correcta y segura:

1. Seleccionar un Interruptor de Botón Adecuado: Elige un interruptor momentáneo que sea adecuado para uso automotriz y la ubicación donde lo instalarás.
2. Identificar la Fuente de Energía y los Puntos de Tierra: La fuente de energía es la batería (generalmente un cable directo o a través de la caja de fusibles). El punto de tierra es cualquier parte metálica limpia y sólida del chasis del vehículo.
3. Integrar un Relé de Bocina en el Cableado: Conecta la bobina del relé al interruptor y a tierra. Conecta los contactos de alta corriente del relé a la batería (vía fusible) y a la bocina.
4. Conectar el Interruptor al Circuito de Control del Relé: Pasa un cable desde una fuente de 12V (puede ser la misma línea que alimenta el relé, pero antes de los contactos de alta corriente) al interruptor, y luego del interruptor a un terminal de la bobina del relé. El otro terminal de la bobina del relé se conecta a tierra.
5. Conectar el Relé a la Unidad de Bocina: Conecta el terminal de "salida" de alta corriente del relé (el que se cierra cuando la bobina se activa) a uno de los terminales de la bocina. El otro terminal de la bocina se conecta a tierra.
6. Enrutar los Cables de Forma Segura y Protegida: Asegura todos los cables para evitar que se cuelguen, se rocen con partes móviles o calientes, o causen cortocircuitos. Utiliza cinta aislante, tubos corrugados o bridas según sea necesario.
7. Instalar un Fusible: Coloca un fusible en la línea de alimentación de alta corriente que va de la batería al relé para proteger el circuito. Consulta el amperaje recomendado para tu bocina.

Diagnóstico de Problemas con el Interruptor o Circuito de tu Bocina

Una bocina que no funciona puede ser frustrante y peligrosa. Afortunadamente, el diagnóstico de los problemas comunes es a menudo directo.

Si presionas la bocina y no suena nada, o suena débilmente, sigue estos pasos:

• Verificar el Fusible de la Bocina Primero: Consulta el manual de tu vehículo para localizar la caja de fusibles y el fusible específico de la bocina. Retíralo e inspecciónalo visualmente para ver si está quemado (el filamento interno roto). Si tienes dudas, reemplázalo por uno nuevo del mismo amperaje. Un fusible quemado es la causa más común.
• Probar la Operación del Relé de Bocina: Puedes probar el relé de varias maneras. Puedes sentir si hace un clic audible cuando alguien presiona el botón de la bocina (indicando que la bobina se está activando). También puedes quitar el relé y probarlo directamente con una batería de 12V y cables de puente, o intercambiarlo con un relé idéntico conocido que funcione (por ejemplo, de otro circuito no crítico como el de las luces auxiliares, si es el mismo tipo).
• Inspeccionar los Contactos del Interruptor de Bocina por Desgaste o Daño: Si el fusible y el relé están bien, el problema podría estar en el interruptor. Esto es más complicado si está en el volante debido al airbag. Se puede usar un multímetro para verificar la continuidad a través del interruptor cuando se presiona. Si los contactos están sucios, corroídos o dañados, el circuito no se cerrará correctamente.
• Verificar la Continuidad del Cableado hacia y desde el Interruptor y la Bocina: Utiliza un multímetro para comprobar que no haya cables rotos o desconectados en el circuito, desde el interruptor hasta el relé, del relé a la bocina y desde la bocina a tierra. Asegúrate de que todas las conexiones estén limpias y seguras.
• Síntomas de un 'Clock Spring' Defectuoso que Afecta la Bocina: Si la bocina funciona de forma intermitente, solo en ciertas posiciones del volante, o si también tienes problemas con los controles del volante o la luz del airbag encendida, un 'clock spring' defectuoso es un fuerte candidato. El cable plano interno puede romperse, interrumpiendo la conexión eléctrica al volante.

Si después de estas comprobaciones la bocina sigue sin funcionar, la propia unidad de bocina podría estar defectuosa y necesitar reemplazo.

La Bocina y la Seguridad Vial

Más allá de su funcionamiento eléctrico, es crucial recordar el propósito principal de la bocina: la seguridad. Es una herramienta de advertencia, no de expresión de frustración. Su uso adecuado implica activarla brevemente para alertar en situaciones de peligro inminente, como para evitar una colisión, advertir a un peatón distraído o señalar tu presencia en curvas ciegas. El uso excesivo o inapropiado puede ser molesto, ilegal en muchas áreas, y disminuir su efectividad cuando realmente se necesita.

Historia y Mantenimiento

La bocina ha evolucionado significativamente desde las primeras versiones de aire comprimido hasta los sistemas eléctricos actuales con relés y circuitos complejos. La primera bocina eléctrica data de principios del siglo XX. Hoy en día, son componentes fiables, pero no inmunes a fallos. El mantenimiento regular del vehículo, incluyendo la revisión de las conexiones eléctricas y fusibles, puede ayudar a prevenir problemas. Si la bocina falla, el costo de reparación suele ser moderado, a menudo implicando el reemplazo del fusible, relé o la unidad de bocina.

Preguntas Frecuentes sobre el Circuito de la Bocina

Aquí respondemos algunas dudas comunes sobre cómo funciona el sistema de bocina de un coche:

¿Qué hace que funcione el circuito básico de la bocina del coche?
Funciona mediante un circuito eléctrico simple: la batería suministra energía que, al presionar el interruptor, activa un relé. El relé permite que una corriente más alta llegue a la unidad de bocina, que convierte la energía eléctrica en sonido, completando el circuito a través de la conexión a tierra.

¿Cómo funciona el mecanismo del botón de la bocina?
El mecanismo del botón es un interruptor momentáneo. Al presionarlo, cierra contactos eléctricos internos, completando un circuito de baja corriente que le indica al relé que se active. Un resorte interno devuelve el botón a su posición original cuando se suelta, abriendo el circuito.

¿Qué sucede eléctricamente cuando la bocina se activa?
Al presionar el botón, se cierra un circuito de control de baja corriente que activa la bobina del relé. El relé cierra sus contactos de alta corriente, permitiendo que la corriente directa de la batería fluya a través de un fusible hacia la unidad de bocina, la cual vibra y produce sonido antes de que la corriente regrese a la batería a través de la tierra.

¿Qué tipos de interruptores de bocina automotrices son comunes?
Los tipos comunes incluyen botones integrados en el volante (que usan un 'clock spring' para la conexión), botones pulsadores postventa instalados en el tablero, y interruptores montados en palancas en la columna de dirección.

¿Cómo se pueden solucionar los problemas de cableado con un interruptor de bocina?
Debes inspeccionar las conexiones en el interruptor, el relé y la bocina. Verifica que los cables no estén rotos o pelados y que las conexiones a tierra estén limpias y firmes. Usa un multímetro para probar la continuidad y asegurarte de que la electricidad pueda fluir correctamente por el circuito. Si encuentras cables dañados, reemplázalos.

Entender el circuito de la bocina no solo satisface la curiosidad, sino que también te empodera para mantener este elemento de seguridad crucial en óptimas condiciones. Un simple diagnóstico puede ser todo lo que se necesita para restaurar el sonido de tu vehículo.
