Sistema de Frenos del Coche: Guía Completa

El sistema de frenos es, sin lugar a dudas, una de las partes más críticas y fundamentales en cualquier vehículo. Su correcto funcionamiento no solo permite controlar la velocidad y detener el coche, sino que es la garantía principal de la seguridad para los pasajeros y para quienes comparten la vía. Entender cómo opera este sistema esencial es clave para un mantenimiento adecuado y para reaccionar ante posibles fallos.

¿Qué es Exactamente un Sistema de Frenos?

En su esencia, el sistema de frenos es el mecanismo diseñado para reducir o detener por completo el movimiento de un vehículo. Actúa directamente sobre las ruedas, que son los puntos de contacto con la superficie, transformando la energía cinética (la energía del movimiento) en calor a través de la fricción. Este proceso, que ocurre al simple acto de pisar el pedal del freno, es lo que permite disminuir la velocidad o detener el coche de forma controlada.

¿Cómo Funciona el Sistema de Frenos? El Principio de Fricción e Hidráulica

La base del funcionamiento de la mayoría de los sistemas de frenos modernos reside en el principio de fricción. Cuando el conductor pisa el pedal de freno, se activa un mecanismo que aplica fuerza a las ruedas. Esta fuerza genera una fricción intensa entre componentes específicos del sistema (discos o tambores) y las pastillas o zapatas correspondientes.

La forma en que esta fuerza se transmite y se aplica varía según el tipo de freno, pero el principio de convertir energía cinética en calor mediante fricción es común. Los coches modernos operan principalmente mediante un sistema hidráulico para accionar los frenos en las cuatro ruedas.

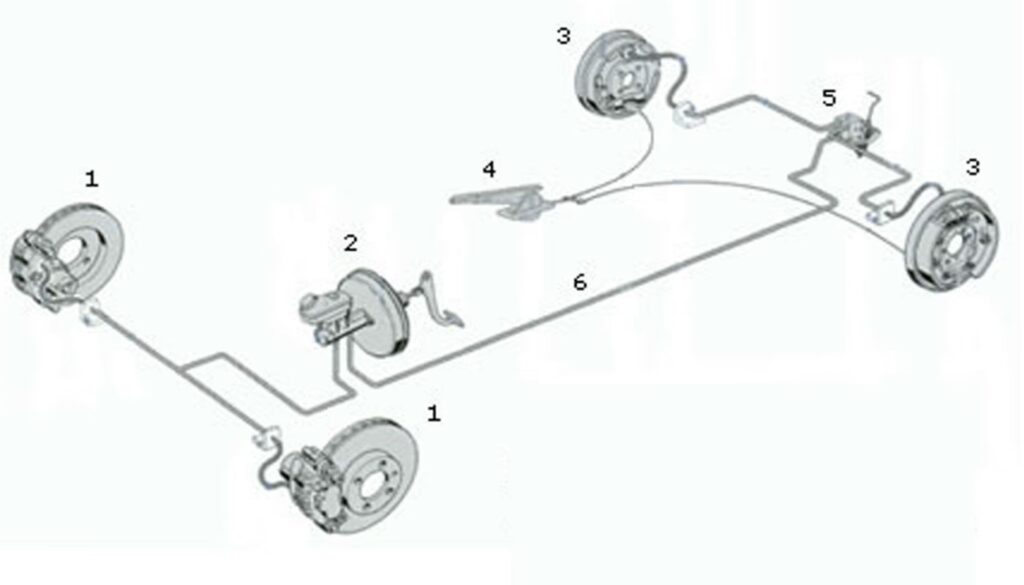

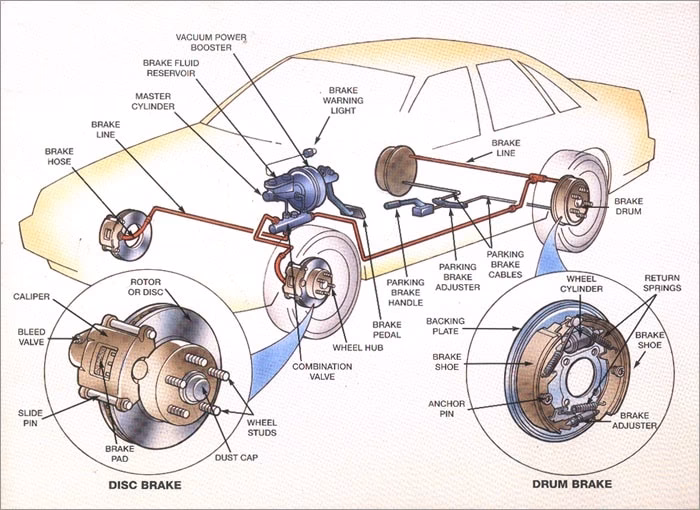

El Circuito Hidráulico: El Corazón Líquido del Sistema

El circuito del sistema de frenos es esencialmente hidráulico, lo que significa que utiliza un fluido para transmitir la presión. Contiene tubos que conectan varios cilindros. El componente principal es el cilindro maestro, que está directamente conectado al pedal del freno.

Cuando se presiona el pedal de freno, un pistón dentro del cilindro maestro se mueve, forzando al fluido, conocido como líquido de frenos, a desplazarse a través de los tubos. Este líquido presurizado viaja hasta los cilindros secundarios, situados en cada rueda. Al llegar, el líquido llena estos cilindros, lo que obliga a sus pistones a ejercer fuerza sobre los componentes de frenado (pastillas contra discos o zapatas contra tambores), generando la fricción necesaria para frenar.

Una característica importante en muchos coches modernos es la incorporación de un circuito doble en el sistema de frenos. Esto añade una capa de seguridad: si uno de los circuitos falla, el otro puede seguir proporcionando cierta capacidad de frenado. La configuración de estos circuitos dobles puede variar: a veces, un circuito maneja los frenos delanteros y el otro los traseros; en otros casos, un circuito puede operar un freno delantero y el trasero opuesto (disposición diagonal), o incluso un circuito puede encargarse de las cuatro ruedas y el otro solo de las delanteras.

Es crucial entender que, durante una frenada intensa, el peso del vehículo se desplaza significativamente hacia el eje delantero. Esto puede provocar que las ruedas traseras tengan menos adherencia y tiendan a bloquearse, una situación peligrosa. Por ello, los frenos traseros están diseñados deliberadamente para aplicar menos fuerza que los delanteros. Muchos vehículos modernos incluyen una válvula limitadora de presión que reduce la presión del líquido de frenos que llega a las ruedas traseras durante frenadas fuertes, evitando así el bloqueo.

Frenos Asistidos (Servo Frenos): Reduciendo el Esfuerzo

Para facilitar la tarea del conductor, muchos coches cuentan con asistencia de fuerza en el sistema de frenos, lo que reduce el esfuerzo físico necesario para pisar el pedal. Este sistema, a menudo llamado servo freno, utiliza comúnmente la diferencia de presión entre la succión parcial generada por el motor (en la válvula de admisión) y la presión del aire exterior.

La unidad de servo asistencia suele estar montada entre el pedal del freno y el cilindro maestro. El pedal empuja una barra que, a su vez, actúa sobre el pistón del cilindro maestro. Sin embargo, el pedal también controla un conjunto de válvulas de aire conectadas a un gran diafragma de goma dentro de la unidad de servo.

Cuando los frenos no están aplicados, ambos lados del diafragma están expuestos a la misma succión del motor. Al pisar el pedal, se altera esta presión, permitiendo que la presión atmosférica actúe sobre un lado del diafragma, lo que crea una fuerza adicional que ayuda a empujar el pistón del cilindro maestro. Si la succión del motor falla (por ejemplo, si el motor se apaga), el enlace mecánico directo entre el pedal y el cilindro maestro asegura que los frenos sigan funcionando, aunque requerirán una fuerza mucho mayor por parte del conductor.

Algunos vehículos utilizan un servo indirecto, situado en las líneas hidráulicas entre el cilindro maestro y los frenos. Esta unidad puede montarse en cualquier parte del compartimento del motor, no necesariamente alineada con el pedal.

Tipos Principales de Sistemas de Frenos

Aunque existen variaciones y sistemas adicionales como el ABS (Sistema Antibloqueo), los dos tipos de frenos básicos que se encuentran en la mayoría de los vehículos son los frenos de disco y los frenos de tambor. La combinación más común hoy en día es frenos de disco en el eje delantero y frenos de tambor en el trasero, aunque muchos vehículos de gama media-alta y alta utilizan frenos de disco en las cuatro ruedas.

Sistema de Frenos de Disco

Los frenos de disco son el tipo más prevalente en el eje delantero y en vehículos de mayor rendimiento. Su diseño consta de un disco metálico (generalmente de hierro) que gira solidariamente con la rueda. Un componente clave es la pinza (o calibre), que se monta sobre el disco y alberga uno o más pistones hidráulicos.

Cuando el líquido de frenos presurizado llega a los cilindros de la pinza, estos pistones se mueven. Empujan las pastillas de freno, que son componentes recubiertos de material de fricción, contra ambas caras del disco. La fricción generada entre las pastillas y el disco es lo que ralentiza o detiene la rotación de la rueda y, por ende, el vehículo.

Los pistones en la pinza solo necesitan moverse una distancia corta para accionar los frenos. Cuando se libera el pedal, las pastillas apenas se separan del disco; no hay muelles de retorno significativos como en los frenos de tambor. Las juntas de estanqueidad que rodean los pistones están diseñadas con una ligera elasticidad que permite que los pistones se retraigan mínimamente al liberar la presión, manteniendo las pastillas muy cerca del disco. A medida que las pastillas se desgastan, los pistones se desplazan gradualmente hacia afuera para compensar, manteniendo una distancia de funcionamiento constante y eliminando la necesidad de ajuste manual.

Los coches modernos suelen incluir sensores de desgaste en las pastillas de freno. Estos sensores (a menudo simples cables) se exponen y entran en contacto con el disco metálico cuando la pastilla alcanza su límite de desgaste. Esto provoca un pequeño cortocircuito que activa un testigo luminoso en el cuadro de instrumentos, alertando al conductor de que es necesario reemplazar las pastillas.

Sistema de Frenos de Tambor

Los frenos de tambor, aunque menos comunes en el eje delantero de vehículos modernos, todavía se utilizan ampliamente en el eje trasero de muchos coches y en vehículos comerciales. Como su nombre indica, este sistema utiliza un tambor que gira con la rueda.

Las partes principales de un freno de tambor incluyen:

• Plato: Es una base fija atornillada al eje o a la suspensión, sobre la cual se montan los demás componentes del freno de tambor.
• Tambor: Una pieza en forma de cilindro hueco, generalmente de hierro, que se atornilla a la rueda y gira con ella. La superficie interior del tambor es donde se aplica la fricción.
• Cilindro de rueda: Montado en el plato, contiene dos pistones (uno en cada extremo). Cuando el líquido de frenos presurizado llega a este cilindro, empuja los pistones hacia afuera. Se necesita un cilindro de rueda por cada freno de tambor.
• Zapatas: Son piezas con forma curva, montadas sobre el plato pero con capacidad de deslizarse. En su cara exterior tienen un revestimiento de material de fricción (una mezcla de metales orgánicos u otros compuestos). Cuando el cilindro de rueda empuja sus pistones, estos actúan sobre las zapatas, forzándolas a expandirse hacia afuera y presionar contra la superficie interna del tambor para crear la fricción. Cada freno de tambor suele tener dos zapatas (primaria y secundaria, aunque a veces son intercambiables).
• Ajustador automático: Un mecanismo que mantiene las zapatas a una distancia óptima del tambor a medida que se desgastan, asegurando que la frenada se active rápidamente.
• Muelles de retorno: Resortes que tiran de las zapatas hacia atrás, separándolas del tambor, cuando se libera la presión sobre el pedal del freno.

El funcionamiento es el siguiente: al pisar el pedal, el líquido de frenos presuriza el cilindro de rueda. Sus pistones empujan las zapatas hacia afuera. Estas zapatas presionan contra la cara interior del tambor giratorio, generando la fricción que ralentiza la rueda. Cuanta más fuerza se aplique al pedal, mayor será la presión hidráulica, y más fuerte será la presión de las zapatas contra el tambor. La distancia que se mueven las zapatas para contactar con el tambor es muy pequeña.

Diferencias Clave: Frenos de Disco vs. Frenos de Tambor

Aunque ambos cumplen la misma función básica de frenar, sus diseños y características de rendimiento presentan diferencias significativas. Conocer estas diferencias ayuda a entender por qué se utilizan en diferentes aplicaciones y ejes del vehículo.

La superior disipación de calor de los frenos de disco los hace más adecuados para el eje delantero, donde se concentra la mayor parte del esfuerzo de frenado, y en vehículos que requieren un rendimiento de frenado constante y potente.

Aire en el Circuito de Frenos: Un Peligro Silencioso

La presencia de aire en el circuito hidráulico de frenos es un problema serio que compromete gravemente la eficacia del sistema. A diferencia del líquido de frenos, que es prácticamente incompresible, el aire sí se comprime. Esto significa que parte de la presión generada al pisar el pedal se gasta comprimiendo el aire en lugar de transmitirse completamente a los cilindros de las ruedas para aplicar fuerza de frenado.

Síntomas de Aire en el Circuito de Frenos

Detectar aire en el sistema es crucial. Algunos de los síntomas más comunes incluyen:

• Pedal de freno "blando": El pedal se siente esponjoso, se hunde más de lo normal o no ofrece la resistencia habitual al pisarlo.
• Falta de potencia de frenado: El vehículo tarda más en detenerse o requiere aplicar mucha más fuerza sobre el pedal para lograr una frenada efectiva.
• Ruido extraño al frenar: A veces, se puede escuchar un ruido metálico o siseante al aplicar los frenos.
• Luces de advertencia: En algunos coches, un problema con el sistema de frenos, incluyendo la posible presencia de aire o baja presión, puede activar una luz de advertencia en el tablero.

Si experimentas cualquiera de estos síntomas, es vital llevar el vehículo a un taller mecánico para una revisión profesional, ya que podrían indicar no solo aire, sino también otros problemas graves.

Purgando el Aire del Circuito de Frenos

El proceso para eliminar el aire del sistema se llama purga. Consiste en forzar la salida del aire atrapado, reemplazándolo con líquido de frenos fresco. Es un procedimiento que generalmente requiere la ayuda de otra persona y seguir pasos específicos:

1. Preparar el equipo: Necesitarás líquido de frenos nuevo del tipo adecuado para tu vehículo, un recipiente para recoger el líquido viejo, una manguera transparente que se ajuste a los purgadores y una llave para abrir y cerrar los purgadores.
2. Comenzar por la rueda más alejada del cilindro maestro (generalmente la trasera derecha, pero verifica el orden recomendado por el fabricante de tu vehículo).
3. Conectar la manguera al tornillo purgador de la pinza o cilindro de rueda. Introducir el otro extremo de la manguera en el recipiente con un poco de líquido de frenos limpio en el fondo (para evitar que el aire sea reabsorbido).
4. Pedir a la otra persona que pise el pedal de freno varias veces y lo mantenga presionado.
5. Mientras el pedal está abajo, abrir el tornillo purgador. Verás líquido y posiblemente burbujas de aire salir por la manguera.
6. Cerrar el tornillo purgador ANTES de que la otra persona suelte el pedal.
7. Pedir a la otra persona que suelte el pedal y repita el proceso de bombear y mantener presionado.
8. Repetir los pasos 4-6 hasta que solo salga líquido limpio y sin burbujas por la manguera.
9. Durante todo el proceso, es FUNDAMENTAL vigilar el nivel de líquido de frenos en el depósito del cilindro maestro y rellenarlo según sea necesario para evitar que entre más aire en el sistema.
10. Una vez purgada una rueda, cerrar bien su purgador y repetir el proceso en las ruedas restantes siguiendo el orden correcto (generalmente, de la más alejada a la más cercana al cilindro maestro).
11. Al finalizar, asegurar que todos los purgadores estén bien cerrados y el depósito de líquido de frenos esté en el nivel correcto. Probar la firmeza del pedal antes de conducir el vehículo.

Presión Mínima de los Frenos

La presión mínima requerida en el sistema de frenos varía según el modelo y el tipo de sistema. El fabricante del vehículo especifica un rango de presión recomendado, que suele encontrarse en el manual del propietario o en alguna etiqueta en el compartimento del motor. Mantener la presión dentro de este rango es vital para asegurar que los frenos funcionen con la eficacia esperada. Una presión por debajo del mínimo compromete la capacidad de frenado y aumenta el riesgo de accidente. Es importante no solo purgar el aire, sino también asegurarse de que el sistema alcanza y mantiene la presión adecuada.

Averías Comunes en los Frenos y Posibles Soluciones

Como cualquier sistema mecánico, los frenos están sujetos a desgaste y posibles fallos. Algunas averías comunes y sus causas, basadas en la información proporcionada, incluyen:

• Pedal de freno blando o que se hunde demasiado: Puede ser causado por aire en el circuito (requiere purgado), bajo nivel de líquido de frenos (requiere rellenar y buscar la fuga), una bomba de freno (cilindro maestro) dañada (requiere reemplazo), o incluso una tuerca de rueda floja (requiere apretar).
• Falta de potencia de frenado: A menudo se debe al desgaste excesivo de las pastillas o zapatas (requiere reemplazo) o a la presencia de aire en el circuito.
• Ruido al frenar: Un ruido metálico puede indicar pastillas o zapatas extremadamente desgastadas. Otros ruidos pueden deberse a suciedad, discos o tambores dañados, o aire.
• Frenos que no responden correctamente: Además del aire o bajo líquido, podría deberse a cables de freno (en sistemas de freno de mano o algunos frenos traseros) rotos o dañados (requiere reemplazo), o problemas en el cilindro maestro o cilindros de rueda.
• Testigo de freno encendido: Puede indicar bajo nivel de líquido, un problema de presión, o desgaste de pastillas (si el sistema tiene sensor).

El mantenimiento regular es la mejor forma de prevenir estas averías. Revisar periódicamente el nivel y estado del líquido de frenos, así como el grosor de las pastillas y zapatas, es fundamental. Ante cualquier síntoma anómalo, es indispensable acudir a un profesional.

Preguntas Frecuentes sobre el Sistema de Frenos

A continuación, respondemos algunas preguntas comunes sobre este sistema vital:

¿Qué es el circuito de frenos?
Es la red de tubos, cilindros (maestro y de rueda) y componentes hidráulicos que contienen el líquido de frenos y transmiten la presión desde el pedal a los frenos en las ruedas.

¿Cómo sé si hay aire en el circuito de frenos?
Los síntomas más comunes son un pedal de freno que se siente blando o esponjoso, una menor eficacia al frenar, y a veces, ruidos extraños. En algunos coches, puede encenderse una luz de advertencia.

¿Cuántos tipos de sistemas de frenos hay?
Principalmente, se diferencian por el tipo de mecanismo de fricción: frenos de disco y frenos de tambor. También existen sistemas asistidos y sistemas antibloqueo (ABS).

¿Por qué los frenos traseros tienen menos fuerza que los delanteros?
Durante la frenada, el peso del vehículo se traslada hacia adelante. Si los frenos traseros aplicaran la misma fuerza que los delanteros, las ruedas traseras podrían bloquearse fácilmente, provocando una pérdida de control.

¿Qué debo hacer si mi pedal de freno está blando?
Podría indicar aire en el circuito, bajo nivel de líquido de frenos o un componente defectuoso como el cilindro maestro. Es necesario llevar el vehículo a revisar inmediatamente por un mecánico profesional.

¿Cuándo debo cambiar las pastillas o zapatas de freno?
Su vida útil varía según el uso y el vehículo. Los coches modernos suelen tener sensores que activan un testigo en el tablero cuando están cerca del final de su vida útil. También se puede inspeccionar visualmente su grosor o escuchar ruidos de advertencia al frenar.

El sistema de frenos es un complejo conjunto de componentes que trabajan en armonía para garantizar tu seguridad. Un conocimiento básico de su funcionamiento y de los síntomas de fallo te permitirá reaccionar a tiempo y mantener tu vehículo en condiciones óptimas de seguridad.
