El Circuito del Motor de Arranque Explicado

El motor térmico que impulsa tu vehículo, ya sea de gasolina o diésel, no puede iniciar su ciclo de funcionamiento por sí solo. Necesita un impulso inicial, una ayuda externa que lo ponga en movimiento para que pueda comenzar a realizar sus fases de admisión, compresión, explosión y escape de manera autónoma. Aquí es donde entra en juego un componente fundamental y a menudo subestimado: el motor de arranque.

Este pequeño pero potente motor eléctrico actúa como un receptor y consumidor de la energía eléctrica almacenada en la batería de tu vehículo. Su misión principal es transformar esa corriente eléctrica en energía mecánica rotacional, la cual se transmite al motor térmico para hacerlo girar a las revoluciones mínimas necesarias para que se produzca la ignición y el motor cobre vida. Sin él, la comodidad de arrancar un coche con solo girar una llave o pulsar un botón sería imposible, obligándonos a recurrir a métodos manuales como la antigua manivela.

¿Cómo Funciona el Circuito del Motor de Arranque?

El funcionamiento del circuito de arranque es una secuencia precisa de eventos eléctricos y mecánicos que se activan al dar la señal de puesta en marcha. Aunque el vehículo tenga un sistema de llave tradicional o un moderno sistema de arranque por botón, el principio subyacente es el mismo y siempre involucra al motor de arranque y su circuito asociado.

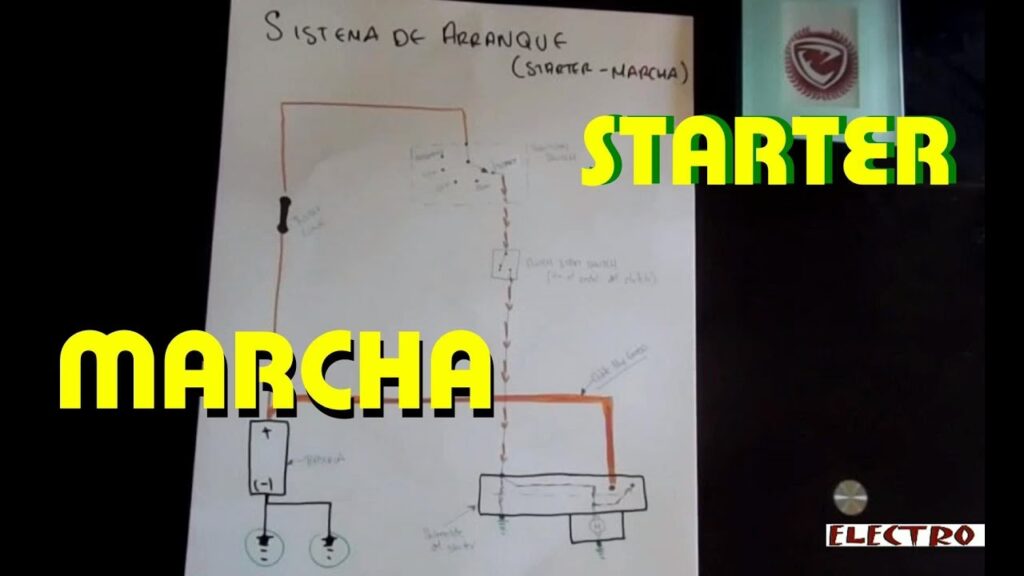

El circuito básico se compone de la batería, el interruptor de encendido (la llave o el botón), el relé (o solenoide) del motor de arranque y el propio motor de arranque.

La Secuencia de Arranque Paso a Paso

Cuando giras la llave a la posición de arranque o pulsas el botón correspondiente, se envía una pequeña señal eléctrica desde el interruptor de encendido hacia el solenoide del motor de arranque. Este es el primer paso crítico en el circuito eléctrico de arranque.

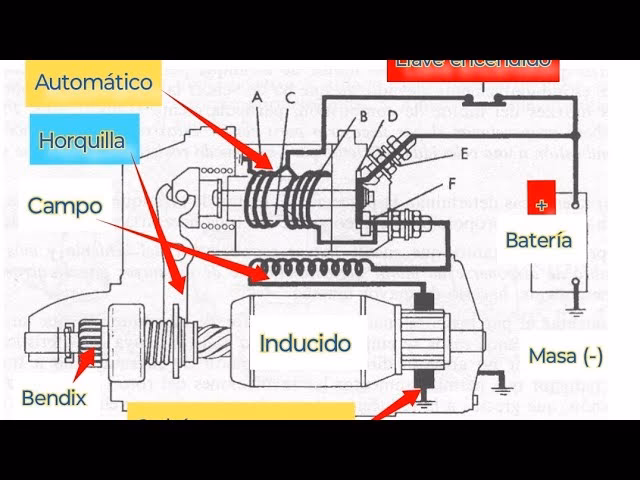

El solenoide, que a menudo se encuentra montado directamente sobre el motor de arranque, cumple una doble función esencial:

1. Actúa como un electroimán que desplaza mecánicamente el piñón de ataque del motor de arranque hacia el volante de inercia del motor térmico. Este acoplamiento mecánico es temporal y fundamental para transmitir el movimiento.
2. Una vez que el piñón está engranado o casi engranado con el volante de inercia, el solenoide cierra un interruptor interno de alta intensidad. Este interruptor permite que la corriente eléctrica principal, mucho mayor y proveniente directamente de la batería, fluya hacia el motor eléctrico del motor de arranque.

Al recibir esta alta corriente (generalmente 12 voltios de tensión, pero con un amperaje muy elevado que puede superar los cien amperios), el motor eléctrico interno del motor de arranque comienza a girar con gran fuerza. Dado que su piñón está engranado con el volante de inercia (una rueda grande y pesada conectada al cigüeñal del motor térmico), esta rotación se transmite al cigüeñal, haciendo que los pistones comiencen a moverse y el motor térmico inicie sus ciclos de admisión, compresión, explosión y escape.

Una vez que el motor térmico arranca y alcanza una velocidad de giro suficiente para mantenerse funcionando por sí mismo, su propia velocidad hace que el piñón del motor de arranque se desacople automáticamente del volante de inercia mediante un mecanismo de rueda libre (similar al de una bicicleta) para evitar daños por exceso de velocidad. Al mismo tiempo, al soltar la llave o el botón de arranque, se interrumpe la señal al solenoide, este deja de recibir corriente, el interruptor interno se abre cortando la alimentación al motor de arranque, y el piñón regresa a su posición de reposo.

Es un ciclo rápido y eficiente que, en un vehículo en buen estado, ocurre en apenas unos segundos.

Componentes Clave del Circuito de Arranque

Para entender completamente el circuito, es útil conocer sus partes principales:

• Batería: Fuente de energía eléctrica (generalmente 12V). Debe estar en buen estado y cargada para suministrar la alta corriente que el motor de arranque demanda.
• Interruptor de Encendido: La llave o el botón. Activa la señal de control de bajo amperaje que llega al solenoide.
• Cableado: Incluye cables de alta resistencia para la corriente principal (desde la batería al solenoide/motor de arranque) y cables de menor sección para la señal de control (desde el interruptor al solenoide). Las conexiones deben estar limpias y firmes.
• Solenoide (Relé de Arranque): Un componente electromecánico que desplaza el piñón y actúa como un interruptor de alta potencia para el motor de arranque.
• Motor de Arranque (Motor Eléctrico): Un motor de corriente continua (DC) diseñado para producir un alto par motor (fuerza de giro) durante un corto período de tiempo. Contiene bobinados (estator y rotor), escobillas y un colector.
• Piñón de Ataque: Un pequeño engranaje en el eje del motor de arranque que se desplaza para acoplarse al volante de inercia.
• Volante de Inercia: Una gran rueda metálica conectada al cigüeñal del motor térmico, con una corona dentada en su periferia donde engrana el piñón de ataque.

Síntomas Comunes de Avería en el Motor de Arranque

El motor de arranque, como cualquier componente mecánico y eléctrico, puede fallar con el tiempo. Reconocer los síntomas a tiempo puede evitar que te quedes inmovilizado. Algunos signos de advertencia incluyen:

• El Coche No Arranca a la Primera: Si el arranque no es inmediato, suave y consistente, especialmente si antes lo era, puede ser un indicio de desgaste.
• Dificultad para Arrancar en Frío: Las bajas temperaturas pueden afectar la viscosidad del aceite del motor y la capacidad de la batería, pero si el problema se agrava notablemente con el frío, el motor de arranque puede estar perdiendo eficiencia.
• Sonido de Clic al Intentar Arrancar: Este es uno de los síntomas más comunes. Giras la llave o pulsas el botón y solo oyes un 'clic' seco, pero el motor no gira. Esto a menudo indica que el solenoide recibe la señal, pero no está logrando cerrar el circuito principal o el motor eléctrico interno está bloqueado o averiado.
• El Motor de Arranque Gira Lentamente: Si al intentar arrancar el motor de arranque gira muy despacio, como si le faltara fuerza, puede deberse a una batería baja, conexiones sueltas o corroídas, o desgaste interno en el motor de arranque (por ejemplo, escobillas gastadas).
• Sonido Chirriante o Metálico al Arrancar: Esto puede indicar que el piñón no está engranando correctamente con la corona del volante de inercia, posiblemente debido a desgaste en el propio piñón, el solenoide que no lo desplaza completamente, o problemas en la corona del volante.
• Ruidos Después del Arranque: Si oyes ruidos extraños provenientes de la zona del motor de arranque justo después de que el motor térmico ha arrancado y durante unos segundos, podría significar que el piñón no se está desacoplando completamente del volante de inercia. Esto es grave y debe revisarse de inmediato para evitar daños mayores.
• No Sucede Nada al Intentar Arrancar: Giras la llave o pulsas el botón y no oyes absolutamente nada. Esto podría ser un problema en el circuito de señal (interruptor de encendido, cableado, fusible, relé de control) o una avería total del solenoide o del motor de arranque que ni siquiera intenta activarse.

Diagnóstico Básico: Síntomas y Posibles Causas

Identificar la causa exacta de un problema de arranque puede requerir herramientas de diagnóstico, pero una comprensión básica de los síntomas puede orientar la búsqueda. La siguiente tabla resume algunos escenarios comunes:

Es crucial revisar primero las causas más sencillas, como el estado de carga de la batería y la limpieza y firmeza de las conexiones, especialmente los bornes de la batería y los cables gruesos que llegan al motor de arranque y al solenoide, así como la conexión a masa del motor/caja de cambios. La corrosión en las conexiones puede crear una alta resistencia en el circuito eléctrico, impidiendo que llegue suficiente corriente al motor de arranque, incluso si la batería está cargada.

El Papel del Solenoide en las Fallas

Como se mencionó, el solenoide es una fuente común de problemas. Si el solenoide recibe la señal de arranque (el 'clic' que se oye) pero no pasa la corriente principal al motor de arranque, el problema suele estar en él. Esto puede deberse a contactos internos quemados o desgastados que ya no permiten el paso de alta corriente. En muchos casos, cuando el motor de arranque falla, la solución más común y fiable es reemplazar la unidad completa (motor de arranque y solenoide integrados), aunque a veces el solenoide puede reemplazarse por separado si es posible y económico.

Preguntas Frecuentes sobre el Arranque

Aquí respondemos algunas dudas comunes basadas en los problemas que suelen presentarse:

¿Por qué mi coche solo hace un clic al intentar arrancar?

El clic significa que la parte del solenoide que desplaza el piñón está recibiendo energía y activándose. Sin embargo, el motor de arranque principal no gira. Las razones más probables son una batería con carga insuficiente para mover el motor (aunque sí para el solenoide), conexiones de alta corriente sueltas o corroídas que impiden el paso de la gran cantidad de amperios necesarios, o un fallo interno en el solenoide que no logra cerrar el circuito principal para alimentar el motor de arranque.

Acabo de cambiar la batería, ¿por qué sigue sin arrancar o solo hace clic?

Si la batería es nueva y está cargada, el problema no es la fuente de energía. Debes revisar exhaustivamente las conexiones de la batería: asegúrate de que los terminales estén limpios, firmes y haciendo buen contacto. Luego, verifica las conexiones del cable positivo grueso al solenoide y las conexiones a masa (negativo) del motor y el chasis. Si las conexiones están perfectas, el problema apunta directamente al solenoide o al motor de arranque mismo, que podría estar averiado.

Mi coche arranca a veces a la primera y otras veces le cuesta o tengo que intentarlo varias veces. ¿Qué puede ser?

La intermitencia sugiere un problema que no es una falla total, sino algo que está empezando a fallar o que depende de condiciones específicas (como la posición en la que se detuvo el motor de arranque). Las causas más comunes son conexiones eléctricas sueltas o corroídas que a veces hacen buen contacto y a veces no, desgaste incipiente en el solenoide o en las escobillas del motor de arranque que solo fallan ocasionalmente, o un interruptor de encendido que no envía la señal correctamente de forma constante.

¿Puede el frío afectar al motor de arranque?

Sí, indirectamente. El frío afecta a la eficiencia de la batería, reduciendo su capacidad de entregar alta corriente. También aumenta la viscosidad del aceite del motor, haciendo que le cueste más girar y, por tanto, exigiendo un mayor esfuerzo al motor de arranque. Si el motor de arranque ya tiene cierto desgaste, el frío puede ser el factor que haga que el problema se manifieste.

¿Es seguro intentar arrancar el coche empujando si sospecho que es el motor de arranque?

Empujar un coche con cambio manual puede ser una forma de arrancarlo si el problema es el motor de arranque o la batería. Sin embargo, no es recomendable para coches con catalizador (la gasolina no quemada puede dañarlo) o con cambio automático. Si hay ruidos extraños al intentar arrancar (chirridos), empujar puede empeorar el daño en el volante de inercia o el piñón. Es una medida de emergencia, pero no una solución ni un diagnóstico.

En conclusión, el circuito del motor de arranque es un sistema robusto pero que soporta una gran demanda eléctrica y mecánica en cada uso. Entender cómo funciona, cómo se interconectan la batería, el solenoide y el propio motor eléctrico, y reconocer los síntomas de fallo, te permitirá anticiparte a problemas mayores y buscar la ayuda profesional necesaria para mantener tu vehículo siempre listo para la puesta en marcha.
