Circuitos Automotrices: Fallos Comunes

En el complejo entramado de un automóvil moderno, la electricidad juega un papel fundamental. Desde encender el motor hasta alimentar las luces y los sistemas de entretenimiento, todo depende de que la corriente fluya correctamente a través de los circuitos diseñados por los ingenieros. Sin embargo, como cualquier otro componente mecánico o electrónico, los circuitos eléctricos no son infalibles y pueden sufrir fallos. Comprender estos fallos es crucial tanto para los aficionados al bricolaje automotriz como para los profesionales, ya que permite diagnosticar y reparar problemas de manera eficiente.

Un circuito eléctrico básico en un vehículo consta de tres elementos esenciales: una fuente de voltaje (la batería y el alternador), un camino por donde fluye la corriente (el cableado, las conexiones, la carrocería como masa) y un dispositivo de carga (la bombilla, el motor eléctrico, la unidad de control, etc., que realiza el trabajo útil). Además, la mayoría de los circuitos incluyen fusibles para protección y interruptores para control. Cuando uno de estos elementos falla o el camino de la corriente se altera, el circuito deja de funcionar como debería.

Existen principalmente cinco formas en que un circuito automotriz puede fallar. La semana pasada, abordamos en detalle el cortocircuito a masa, un fallo particularmente peligroso. Pero hay otros cuatro tipos que, aunque quizás menos dramáticos en algunos casos, son igual de importantes para el correcto funcionamiento del vehículo. Conocerlos todos nos da una visión completa de los posibles problemas eléctricos.

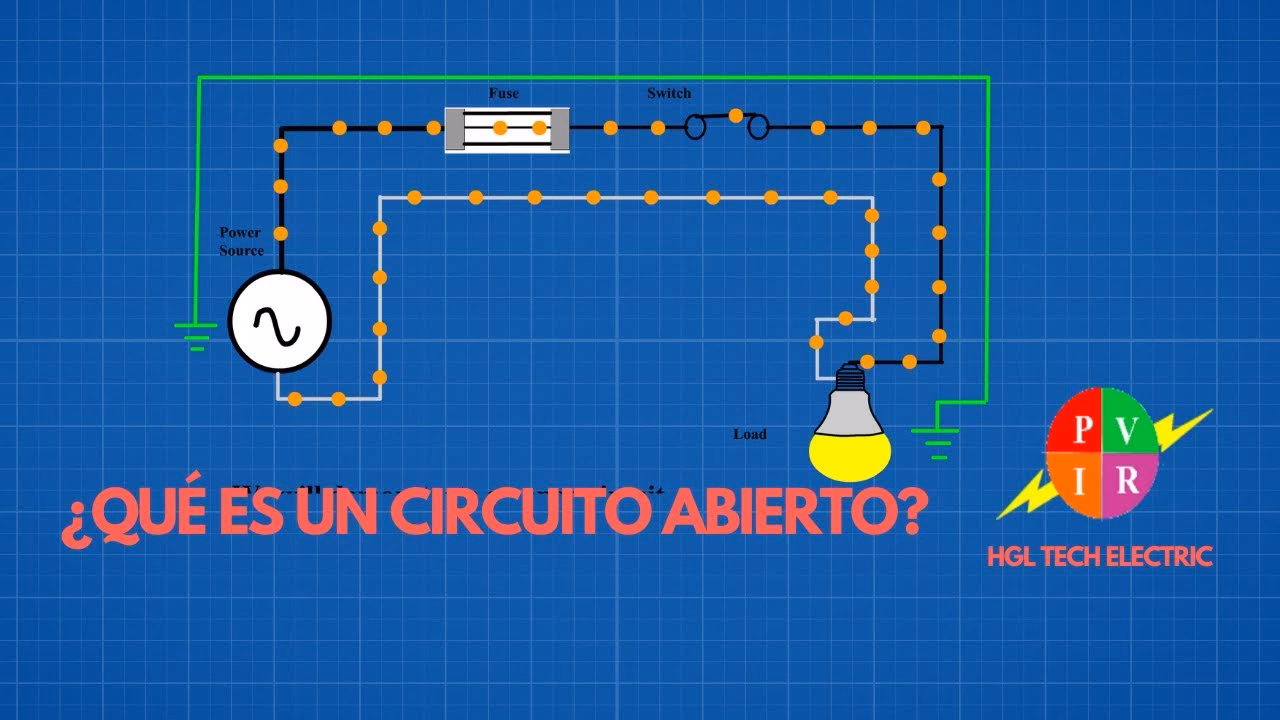

¿Qué es un Circuito Abierto?

El primero de estos fallos, y a menudo uno de los más comunes, es el circuito abierto. Para que la corriente eléctrica fluya y el dispositivo de carga funcione, el circuito debe estar 'cerrado', es decir, debe haber un camino continuo y sin interrupciones desde el terminal positivo de la batería, a través del dispositivo de carga, hasta el terminal negativo de la batería (o, más comúnmente en los autos, a través de la conexión a masa de la carrocería y de vuelta a la batería a través del cable de masa). Un circuito abierto ocurre cuando hay una interrupción en este camino.

Imagina un circuito como un círculo. Si el círculo se rompe en cualquier punto, ya no es posible moverse alrededor de él. De manera similar, si el camino eléctrico se interrumpe, la corriente no puede circular. Esto significa que el dispositivo de carga no recibirá la energía necesaria y, por lo tanto, no funcionará.

Un circuito abierto puede ser intencional, como cuando abres un interruptor para apagar una luz. Esto rompe el circuito a propósito. Sin embargo, cuando hablamos de un fallo, nos referimos a un circuito abierto no deseado. Las causas más comunes de un circuito abierto no intencional en un automóvil incluyen:

• Un fusible fundido: Los fusibles están diseñados para fundirse y crear un circuito abierto cuando la corriente excede un nivel seguro, protegiendo así el resto del cableado y los componentes de daños mayores (como los causados por un cortocircuito a masa). Si un fusible está fundido, el circuito que protege estará abierto.
• Un cable roto: Los cables pueden romperse debido a la fatiga por vibración, pellizcos, corrosión o daños físicos. Una rotura en cualquier punto del cableado principal o del cable de masa creará un circuito abierto.
• Una conexión defectuosa o desconectada: Este es quizás el punto más vulnerable a los circuitos abiertos. Cada vez que un cable se conecta a un componente, a otro cable o a masa, hay una conexión. Estas conexiones pueden aflojarse, corroerse, romperse o desconectarse accidentalmente. Ejemplos incluyen conectores sueltos en bombillas, terminales corroídos en la batería o en puntos de masa, cables que se salen de los conectores, o empalmes de cables mal hechos que se separan con el tiempo.
• Un interruptor o relé defectuoso: Aunque un interruptor abierto es intencional, el interruptor en sí mismo puede fallar internamente y quedarse permanentemente en la posición abierta, impidiendo que el circuito se cierre incluso cuando debería. Los relés, que son interruptores controlados eléctricamente, también pueden fallar de esta manera.

La principal consecuencia de un circuito abierto es que el componente asociado simplemente no funciona. La luz no enciende, el motor no arranca, el limpiaparabrisas no se mueve, etc. A diferencia de un cortocircuito a masa que puede causar calor excesivo y fusibles fundidos, un circuito abierto generalmente no es peligroso en términos de riesgo de incendio, ya que impide el flujo de corriente.

Otros Tipos de Fallos de Circuito

Para poner el circuito abierto en contexto, veamos brevemente los otros cuatro tipos de fallos:

Fallo del Componente

A veces, el problema no está en el cableado o las conexiones, sino en el propio dispositivo de carga. Esto puede considerarse un tipo de fallo de circuito, aunque el cableado esté intacto. Hay dos formas principales en que un componente puede fallar:

• Fallo como circuito abierto: Un ejemplo clásico es una bombilla con el filamento roto. El filamento es parte del camino de la corriente dentro de la bombilla. Si se rompe, crea una interrupción, es decir, un circuito abierto dentro del componente. El resultado es el mismo que un cable roto: no fluye corriente.
• Fallo sin ser un circuito abierto: Un motor eléctrico que se agarrota es un ejemplo. El motor puede seguir conectado y permitir que la corriente fluya, pero no realiza su función mecánica. En algunos casos, un motor atascado puede intentar consumir demasiada corriente, lo que eventualmente podría fundir un fusible o dañar el cableado si no hay protección adecuada.

Aunque algunos puristas argumentan que el fallo del componente no es un "fallo de circuito" per se, en la práctica de la resolución de problemas automotrices, es esencial considerar el dispositivo de carga como parte integral del sistema a diagnosticar.

Cortocircuito a Masa (o a Tierra)

Este es quizás el fallo más conocido y potencialmente peligroso. Ocurre cuando un cable que lleva voltaje hace contacto accidentalmente con la carrocería del vehículo (que actúa como punto de masa o tierra) antes de pasar por el dispositivo de carga. Dado que la resistencia del cable es muy baja y la resistencia del camino a masa a través de la carrocería también es mínima, la ley de Ohm (Voltaje = Corriente x Resistencia) dicta que una resistencia muy baja resultará en un flujo de corriente extremadamente alto.

Esta corriente excesiva genera una gran cantidad de calor. Si el cortocircuito ocurre después del fusible, el fusible se fundirá rápidamente, interrumpiendo el flujo de corriente y protegiendo el cableado. Sin embargo, si el cortocircuito ocurre antes del fusible, no hay protección. La batería intentará entregar toda la corriente posible, lo que puede causar que el cableado se derrita, se queme e incluso provoque un incendio.

Cortocircuito a Positivo (o a Alimentación)

Menos intuitivo que el cortocircuito a masa, un cortocircuito a positivo ocurre cuando un cable de un circuito hace contacto accidentalmente con un cable que lleva voltaje constante o de otro circuito. El término "cortocircuito" puede ser un poco engañoso aquí, ya que el camino de la corriente no es necesariamente más corto, sino que simplemente toma una ruta no deseada.

Un ejemplo clásico es cuando el cable de las luces de freno (que recibe voltaje al pisar el pedal) hace contacto con el cable de los limpiaparabrisas (que solo debería recibir voltaje del interruptor de los limpiaparabrisas). Si esto ocurre, al pisar el freno, los limpiaparabrisas podrían activarse, incluso si su propio interruptor está apagado. Este tipo de fallo generalmente no es tan peligroso como un cortocircuito a masa en términos de generación de calor extremo, pero causa un comportamiento errático e inesperado de los sistemas eléctricos.

Los cortocircuitos a positivo a menudo son el resultado de cableado dañado, como aislamiento derretido o desgastado en arneses viejos o mal reparados, donde los cables adyacentes entran en contacto.

Fallo por Alta Resistencia

Finalmente, tenemos el fallo por alta resistencia. A diferencia del cortocircuito a masa (baja resistencia no deseada), aquí tenemos una resistencia más alta de lo normal en el camino del circuito. Esto puede ocurrir en cualquier punto donde haya una conexión, pero es particularmente común en los puntos de conexión y empalmes.

Las causas típicas de alta resistencia incluyen:

• Corrosión: La corrosión en los terminales de la batería, en los conectores o en los puntos de masa aumenta significativamente la resistencia en ese punto.
• Conexiones flojas: Un terminal que no está bien apretado o un conector que no encaja firmemente puede tener un contacto eléctrico deficiente, aumentando la resistencia.
• Cableado dañado internamente: Un cable multifilar donde la mayoría de los filamentos se han roto internamente, dejando solo unos pocos intactos, tendrá una resistencia más alta de lo normal, aunque el cable parezca intacto por fuera.
• Empalmes de cables deficientes: Uniones de cables mal hechas (por ejemplo, usando cinta aislante de forma inadecuada o conectores no apropiados) pueden tener una alta resistencia.

Según la ley de Ohm, un aumento en la resistencia, con un voltaje constante, resultará en una disminución en el flujo de corriente. Esto significa que el dispositivo de carga no recibirá la cantidad de corriente necesaria para funcionar correctamente. El resultado puede ser un funcionamiento intermitente, un rendimiento deficiente (por ejemplo, una luz que brilla débilmente, un motor que funciona lentamente) o que el componente simplemente no funcione en absoluto.

Aunque la alta resistencia puede generar algo de calor en el punto de la resistencia elevada, rara vez alcanza los niveles peligrosos de un cortocircuito a masa. Sin embargo, puede ser frustrante de diagnosticar. Una técnica clave para encontrar alta resistencia es la medición de caída de voltaje. Esto implica medir el voltaje a través de una conexión o un tramo de cable mientras el circuito está activo. En una conexión perfecta, la caída de voltaje debería ser casi cero. Una caída de voltaje significativa indica que hay una resistencia excesiva en ese punto.

Tabla Resumen de Fallos de Circuito

Resolución de Problemas

Cuando un componente eléctrico no funciona en tu automóvil, el primer paso suele ser simple: comprobar el fusible asociado. Si el fusible está fundido, eso indica que hubo un problema (a menudo un cortocircuito a masa o un fallo interno del componente) que causó una sobrecorriente. Reemplazar el fusible y ver si se funde de nuevo puede dar pistas. Sin embargo, si el fusible está bien, o si el componente es costoso (como un motor de ventilador), es hora de investigar más a fondo.

Entender los cinco tipos de fallos te da un marco mental para abordar el problema. Si un componente no funciona y el fusible está bien, podrías tener un circuito abierto (cable roto, conexión suelta) o un fallo del componente. Si el fusible se funde repetidamente, es casi seguro un cortocircuito a masa o, menos común, un fallo del componente que consume demasiada corriente. Si un componente funciona de forma extraña o débil, podría ser un cortocircuito a positivo (si afecta a otro sistema) o, muy probablemente, un fallo por alta resistencia.

Para diagnosticar un circuito abierto o un fallo por alta resistencia, necesitarás un multímetro. Puedes comprobar la continuidad (para ver si hay un camino completo, indicando la ausencia de un circuito abierto) o medir la caída de voltaje a través de las conexiones para identificar puntos de alta resistencia. Para descartar el fallo del componente, a menudo la mejor prueba es alimentar el componente directamente desde la batería con cables auxiliares (tomando precauciones para evitar cortocircuitos). Si el componente funciona así, sabes que el problema está en el cableado o en el control del circuito, no en el componente en sí.

Preguntas Frecuentes

¿Qué sucede cuando se abre un circuito eléctrico en un automóvil?

Cuando un circuito eléctrico en un automóvil se abre de forma no intencional (por ejemplo, por un cable roto o un fusible fundido), se interrumpe el camino por el que fluye la corriente eléctrica. Como resultado, el dispositivo de carga (la luz, el motor, etc.) conectado a ese circuito deja de recibir energía y no funciona.

¿Es peligroso un circuito abierto en un coche?

Generalmente, un circuito abierto en sí mismo no es peligroso en términos de riesgo de incendio o daño inmediato, ya que impide el flujo de corriente. El peligro radica en la función que deja de cumplir el circuito (por ejemplo, si falla una luz de freno o un intermitente crucial para la seguridad).

¿Cómo puedo saber si tengo un circuito abierto?

El síntoma principal es que el componente eléctrico afectado no funciona en absoluto, mientras que otros componentes en el vehículo sí lo hacen. Si el fusible asociado está fundido, eso es una fuerte indicación de que el circuito se abrió intencionalmente para proteger el sistema, aunque la causa subyacente (a menudo un cortocircuito) necesitó esa protección. Si el fusible está bien, deberás inspeccionar visualmente el cableado y las conexiones en busca de daños o desconexiones y, si es necesario, usar un multímetro para verificar la continuidad del circuito.

¿Cuál es la diferencia entre un circuito abierto y un cortocircuito?

Un circuito abierto es una interrupción en el camino normal de la corriente, impidiendo que fluya. Un cortocircuito es un camino no deseado y de muy baja resistencia que permite que la corriente "tome un atajo", generalmente resultando en un flujo de corriente excesivamente alto y peligroso. Un circuito abierto detiene la corriente; un cortocircuito la aumenta drásticamente (al menos hasta que el fusible se funde o el cableado falla).

¿La corrosión puede causar un circuito abierto?

La corrosión en las conexiones es una causa muy común de fallos eléctricos. Si la corrosión es severa, puede interrumpir completamente el contacto eléctrico, creando un circuito abierto. Más a menudo, la corrosión causa un aumento de la resistencia, lo que lleva a un fallo por alta resistencia, donde el circuito funciona de forma deficiente o intermitente en lugar de dejar de funcionar por completo.

Entender estos cinco tipos de fallos eléctricos te proporciona una base sólida para diagnosticar problemas en tu automóvil. La próxima vez que algo eléctrico no funcione, podrás abordar el problema con un enfoque más estructurado, aumentando tus posibilidades de encontrar y solucionar la causa raíz.
