Chapa en Automoción: Materiales y Técnicas

En el intrincado proceso de fabricación de automóviles, pocos componentes ostentan una importancia tan crítica y fundamental como la chapa metálica. Para los profesionales involucrados en las compras y la cadena de suministro dentro del mercado automotriz, la calidad de este material no es solo un detalle, sino un pilar esencial que define la integridad y el rendimiento del producto final.

Navegar a través del vasto abanico de opciones disponibles y comprender las distintas aleaciones y tratamientos utilizados en la construcción de vehículos puede parecer un desafío. Este artículo tiene como propósito desentrañar las complejidades de la chapa para automoción, brindando la información y el conocimiento necesarios para tomar decisiones informadas y optimizar los resultados en cada proyecto.

Acompáñanos en un recorrido detallado por las ventajas, aplicaciones y técnicas de fabricación asociadas a la chapa metálica en el sector automotriz. Estamos aquí para ofrecer una visión clara que te permita alcanzar la excelencia.

Ventajas Clave de la Chapa Metálica en Automoción

La elección de la chapa metálica como material principal en una amplia gama de aplicaciones automotrices se debe a sus numerosas y significativas ventajas. Ya sea en el diseño de un vehículo completamente nuevo o en la modificación de uno existente, los beneficios de utilizar este material son patentes:

• Alta Precisión: Las modernas técnicas de fabricación, como el corte por láser y el troquelado de precisión, garantizan una calidad consistente y un ajuste impecable de los componentes. Esto reduce drásticamente la necesidad de ajustes o modificaciones adicionales durante el proceso de ensamblaje, optimizando los tiempos y costos de producción.
• Libertad de Diseño: La chapa metálica para automoción ofrece una flexibilidad excepcional, permitiendo la creación de diseños complejos y estéticamente atractivos. Su notable conformabilidad hace posible la formación de curvas suaves y formas intrincadas, ideales para lograr diseños elegantes y aerodinámicos que definen la identidad visual de un vehículo.
• Variedad de Materiales: Con opciones que van desde el aluminio y el acero inoxidable hasta el rollo plano de carbono, la chapa metálica proporciona una versatilidad sin igual en términos de resistencia, resistencia a la corrosión y peso. Esta diversidad permite seleccionar el material óptimo para cada aplicación específica, equilibrando rendimiento y durabilidad.
• Aligeramiento del Vehículo: La chapa metálica es reconocida por sus propiedades de ligereza, lo cual contribuye directamente a la mejora de la eficiencia del combustible y el rendimiento general del vehículo. Componentes ligeros fabricados con este material pueden reducir significativamente el peso total sin comprometer la resistencia estructural ni la integridad del automóvil.
• Rentabilidad: Los procesos de fabricación de chapa metálica para automoción son altamente eficientes, facilitando la producción en masa con mínimos desperdicios. Esto la convierte en una solución económicamente viable y rentable para los grandes fabricantes de automóviles.

Aplicaciones de la Chapa Metálica en la Estructura del Vehículo

El aluminio para automoción, así como otras chapas metálicas, son componentes esenciales que se integran en diversas partes de la estructura del vehículo. Desde la carrocería hasta el bastidor, pasando por refuerzos estructurales y paneles de cierre, la chapa metálica es un material vital que confiere resistencia, durabilidad y un atractivo estético indispensable.

El tren de rodaje y el bastidor de un vehículo dependen en gran medida de la chapa metálica para proporcionar la integridad estructural y la rigidez necesarias, elementos cruciales para garantizar la seguridad de los pasajeros. Los avances tecnológicos en las técnicas de fabricación han permitido estampar la chapa en formas y diseños complejos, dando lugar a carrocerías no solo seguras sino también aerodinámicas y visualmente impactantes.

Además, la chapa metálica se emplea en la fabricación de una variedad de componentes estructurales clave, como pilares, barras de techo, refuerzos y estructuras de asientos. Estos elementos son fundamentales para mejorar la estabilidad y la resistencia del vehículo ante impactos. La alta relación resistencia-peso de la chapa metálica la convierte en la opción ideal para estas aplicaciones, asegurando la seguridad y el rendimiento global.

La chapa metálica es también el material predilecto para los paneles de cierre. Estos incluyen paneles de puertas, guardabarros, techos, portones traseros y capós. La chapa no solo aporta funcionalidad sino también un atractivo estético al diseño del vehículo. Su versatilidad permite amplias opciones de personalización, posibilitando la consecución del aspecto deseado por los diseñadores.

Cómo Elegir la Chapa Metálica Adecuada

Para un ingeniero de diseño, la selección del material adecuado es una decisión compleja, basada en diversos factores como el nivel de resistencia requerido, la resistencia a la corrosión y la conformabilidad del material. Las opciones más comunes en la industria incluyen el acero al carbono, el aluminio y el acero inoxidable. El acero ofrece una resistencia excepcional y un precio asequible, mientras que las chapas de aluminio destacan por su ligereza y excelente resistencia a la corrosión. El acero inoxidable, por su parte, es una opción popular por su durabilidad inherente y su resistencia a las manchas y el óxido.

Consideraciones sobre el Calibre de la Chapa

Un factor de suma importancia al elegir la chapa es su calibre. El calibre se refiere al grosor del metal; es crucial entender que, en el sistema de calibres, números más bajos indican chapas más gruesas. La elección del calibre apropiado dependerá directamente de la aplicación específica y del nivel de resistencia y soporte estructural que se necesite.

Por norma general, los paneles de cierre exteriores, como los guardabarros y los capós, suelen fabricarse con chapas metálicas de calibre 18 a 22. Las chapas más finas, típicamente de calibre 22, se reservan para áreas que demandan una mayor conformabilidad para lograr formas complejas, aunque requieran un menor soporte estructural inherente. En contraste, los calibres más gruesos, como el 18, se emplean habitualmente para componentes que son estructuralmente más exigentes y requieren una mayor robustez.

Importancia del Acabado Superficial

El acabado superficial del material también juega un papel dual, influyendo tanto en la estética final del componente como en su funcionalidad a largo plazo. Diferentes acabados superficiales, como el acabado de fresado, el cepillado o la aplicación de pintura, proporcionan distintos niveles de apariencia visual y, crucialmente, ofrecen diversas protecciones contra la corrosión y otros elementos ambientales.

Tipos Específicos de Chapa Utilizados en Estructuras Automotrices

Las complejas estructuras de los vehículos modernos requieren una variedad de tipos de chapa metálica para lograr la resistencia, durabilidad y estética deseadas. En la industria, se trabaja con una amplia gama de opciones de chapa metálica de alta calidad diseñadas específicamente para aplicaciones de automoción. A continuación, exploramos algunas de las opciones más relevantes:

Aluminio y sus Aleaciones

El aluminio se ha consolidado como un material esencial en la industria automotriz gracias a su ligereza, durabilidad y excepcional resistencia a la corrosión. Su baja densidad lo convierte en un material ideal para iniciativas de aligeramiento del vehículo.

• Aleación 1100: Usada típicamente para aislantes térmicos, escudos térmicos, conductores eléctricos, molduras interiores/exteriores, apliques y componentes HVAC.
• Aleaciones 3003 y 3004: Preferidas para componentes no estructurales, soportes, escudos de freno/salpicaduras y aplicaciones HVAC.
• Aleaciones 5052 y 5251: Ideales para aplicaciones que requieren menor resistencia pero excelente resistencia a la corrosión, conformabilidad y soldabilidad. Se utilizan en soportes interiores/exteriores y ciertos paneles de carrocería donde la seguridad de los peatones es un requisito.
• Aleación 5182: La aleación 5xxx más común para aplicaciones estructurales de automoción. Ofrece alta resistencia, excelente conformabilidad y buena resistencia a la corrosión galvánica.
• Aleación 5754: Utilizada comúnmente para aplicaciones de refuerzo estructural. Proporciona mayor resistencia y buena resistencia a la corrosión.
• Aleaciones 6016, 6022 y otras 6XXX (bajo contenido de cobre): Preferidas cuando la calidad de la superficie expuesta y el rendimiento de plegado son cruciales, debido a su adecuado límite elástico y resistencia a las abolladuras. Se usan principalmente para paneles de cierre exteriores, como capós y puertas.
• Aleaciones 6005, 6111 y 6451: Se suelen utilizar en aplicaciones de estructuras de carrocería (BIW) donde el límite elástico después del envejecimiento es esencial.
• Aleación 7075: Investigada para su uso mediante conformado en caliente, buscando un material de alta resistencia para componentes críticos en caso de colisión, como los pilares A/B y las vigas de intrusión.

Acero Inoxidable y sus Aleaciones

Numerosos grados de acero inoxidable encuentran aplicaciones en la chapa de automoción. La chapa de acero inoxidable 304 es una de las más versátiles y utilizadas. Compuesta por un 18% de cromo y un 8% de níquel, esta calidad es resistente a diversas condiciones atmosféricas. Conocida por su maleabilidad y resistencia a la corrosión, se utiliza ampliamente en componentes de automoción como radiadores, bloques de motor, sistemas de escape y en la fabricación general de chapa metálica.

• Grado 304L: Una variante con menor contenido de carbono. También es frecuente debido a su mayor soldabilidad, aunque con una ligera disminución en la resistencia.
• Grado 316: La opción preferida en situaciones de alto rendimiento o entornos particularmente difíciles. Se caracteriza por su robustez, durabilidad y resistencia a la corrosión, siendo adecuado para sistemas de escape, intercambiadores de calor, rejillas, sistemas de ventilación y cubiertas de motor.
• Grado 409: Un grado ferrítico que ofrece una solución más rentable, combinada con una encomiable resistencia a la corrosión y a la oxidación a altas temperaturas. Se utiliza comúnmente en sistemas de escape de automóviles, incluyendo silenciadores, catalizadores y colectores de escape.

Aceros Avanzados: Doble Fase y Martensítico

La elección del acero desempeña un papel crucial en la determinación de la resistencia, durabilidad y seguridad de la estructura del vehículo. Los aceros de doble fase (DP) y los aceros martensíticos son dos opciones de alta resistencia muy utilizadas en la industria del automóvil por sus propiedades superiores.

• Aceros de Doble Fase (DP): Ampliamente empleados en diversos componentes.
  • DP590: Usado comúnmente para paneles de suelo, laterales de carrocería, capós, refuerzos estructurales y guardabarros, gracias a su alta resistencia y conformabilidad.
  • DP790: Diseñado específicamente para estructuras de carrocería que requieren una gran absorción de energía. Encuentra aplicación en barandillas delanteras y traseras, así como en estructuras de refuerzo.
  • DP980: Utilizado habitualmente en aplicaciones de BIW, proporcionando una resistencia y rigidez excepcionales al bastidor del vehículo.
  • DP1180: El acero bifásico por excelencia para prevenir la intrusión en los habitáculos, ideal para garantizar la seguridad de los ocupantes gracias a su excelente resistencia a los choques.
  • DP1270: La opción preferida para componentes de la jaula de seguridad de pasajeros, como balancines, pilares A/B, barras de techo y travesaños, por su gran solidez y resistencia a la deformación.
• Acero Martensítico: Encuentra aplicación en travesaños, refuerzos de parachoques y vigas de intrusión lateral. Estos componentes exigen una gran solidez y resistencia al impacto, propiedades que el acero martensítico proporciona eficazmente.

A medida que la industria automotriz continúa innovando, se espera que el uso de aceros martensíticos y de doble fase siga aumentando. Estas aleaciones avanzadas ofrecen un rendimiento superior, mayor seguridad y contribuyen a la construcción de vehículos más ligeros, haciéndolos ideales para los coches actuales y futuros.

Técnicas de Fabricación de Chapa Metálica

En la fabricación de chapa metálica para automoción, la correcta selección de las técnicas de procesamiento es esencial para asegurar la precisión, la eficiencia y obtener resultados de la más alta calidad. Diversas técnicas avanzadas se aplican para satisfacer las rigurosas exigencias de la industria automotriz.

Técnicas de Corte

El corte de la chapa es el primer paso crucial en la fabricación de componentes automotrices. La elección del método de corte influye en la precisión y el acabado de las piezas.

• Corte por Láser: Una opción muy popular por su precisión y velocidad excepcionales. Utiliza un rayo láser de alta potencia para cortar el metal, ideal para diseños complejos, manteniendo un borde limpio y una distorsión térmica mínima.
• Corte por Plasma: Otro método eficaz que emplea un chorro de gas ionizado para fundir y cortar el metal, produciendo cortes precisos y suaves. Es especialmente adecuado para chapas más gruesas y puede trabajar con una amplia variedad de materiales.
• Cizallado: Para cortes más sencillos y rectos, el cizallado es una opción rentable. Utiliza una máquina con dos cuchillas afiladas para recortar la chapa de forma rápida y producir bordes limpios.
• Troquelado: Técnica utilizada para fabricar piezas planas con formas específicas. Consiste en cortar la forma deseada a partir de una chapa más grande, permitiendo la producción de piezas cortadas a medida, barridas, trapezoidales o configuradas con resultados uniformes.
• Corte Múltiple: Permite cortar simultáneamente varias piezas a partir de una sola chapa, aumentando la eficiencia y reduciendo el desperdicio de material, lo que lo convierte en una solución rentable para la producción de grandes volúmenes.
• Corte Longitudinal (Slitting): Método utilizado para cortar bobinas anchas en tiras más estrechas. Se emplea habitualmente para producir tiras de chapa con tolerancias de anchura precisas, asegurando dimensiones uniformes y bordes lisos.

Técnicas de Conformado

El conformado de chapa metálica implica deformar el material para darle la forma tridimensional deseada, un paso esencial para crear los complejos paneles y estructuras de un vehículo.

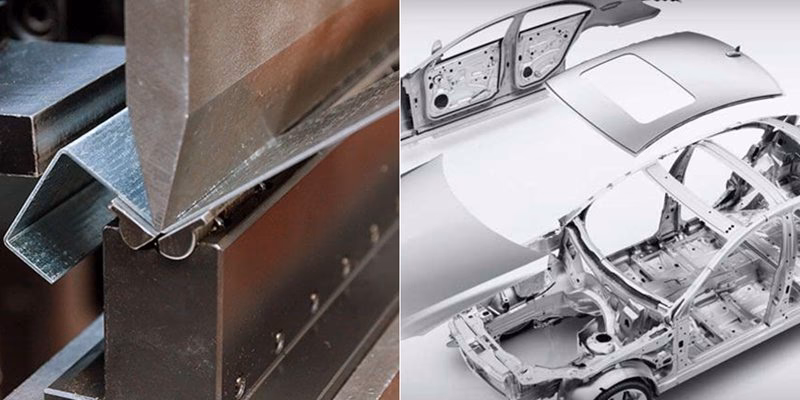

• Plegado: Consiste en deformar el metal en un ángulo o forma específicos utilizando equipos especializados. Este proceso incluye varias técnicas, cuya elección depende de factores como la forma deseada, el grosor del material, la complejidad del diseño y las necesidades de producción.
• Estampado: Ampliamente utilizado en la fabricación de componentes de chapa metálica para automóviles. Implica prensar o estampar el metal en una forma específica utilizando una matriz y una prensa. Esta técnica es altamente eficiente y permite la producción en serie de piezas automotrices complejas con tolerancias estrictas.

Técnicas de Unión

Una vez cortadas y conformadas, las piezas de chapa deben unirse para formar la estructura final del vehículo. La selección de la tecnología de unión adecuada es crucial para garantizar la integridad estructural y la durabilidad.

• Soldadura: Un pilar fundamental en la unión de chapas metálicas.
  • Soldadura por Puntos: Técnica muy utilizada que implica el uso de corriente eléctrica para crear una fuerte unión entre dos chapas metálicas. Es rápida, rentable y proporciona una excelente resistencia.
  • Soldadura MIG (Metal Inert Gas): Otra opción popular que utiliza un electrodo de alambre consumible y un gas inerte para crear una soldadura fuerte y limpia. Ofrece versatilidad y es adecuada para una amplia gama de aplicaciones.
  • Soldadura TIG (Tungsten Inert Gas): Conocida por su precisión y control. Utiliza un electrodo de tungsteno no consumible y un gas inerte para crear una soldadura con resistencia y estética superiores. Suele preferirse para componentes críticos donde la precisión es primordial.
• Remachado: Una de las muchas tecnologías de unión mecánica. Implica el uso de remaches para mantener unidas las chapas metálicas. Ofrece conexiones fuertes y fiables, especialmente en aplicaciones donde la soldadura puede no ser factible o deseable. Se utiliza mucho en el montaje de automóviles, proporcionando una excelente integridad estructural.

Desafíos en la Selección y Fabricación de Chapa Metálica

La elección y el procesamiento de la chapa metálica para la estructura de un vehículo presentan varios desafíos inherentes. Entre los más importantes se encuentran asegurar el uso de materiales de la más alta calidad, cumplir con las estrictas tolerancias de fabricación requeridas y mantener una calidad superficial impecable. Cada uno de estos aspectos juega un papel decisivo en la entrega de productos de chapa metálica de primera calidad para el sector automotriz.

Mantener la precisión es de suma importancia en todo el proceso de fabricación de chapa metálica para automóviles. El cumplimiento riguroso de las tolerancias de fabricación es esencial para garantizar que el producto final se ajuste perfectamente a las especificaciones de diseño. Esto no solo asegura la funcionalidad y el rendimiento deseado, sino que también previene posibles problemas durante las etapas posteriores de instalación o montaje del vehículo.

Garantizar el uso constante de materiales de calidad es otro desafío clave. Las chapas destinadas a la automoción deben ser intrínsecamente duraderas, altamente resistentes a la corrosión y capaces de soportar las condiciones ambientales y de operación exigentes a las que se enfrenta un vehículo a lo largo de su vida útil. Seleccionar el tipo de chapa adecuado para cada aplicación específica es fundamental para lograr un diseño robusto y confiable.

La calidad de las superficies acabadas también es un factor crítico, no solo por motivos estéticos sino también funcionales, como la adhesión de pintura y la resistencia a los elementos. En el exigente campo de la fabricación de chapa metálica para automoción, asociarse con un proveedor que demuestre fiabilidad y experiencia probada es esencial.

Preguntas Frecuentes sobre la Chapa en Automoción

Aquí respondemos algunas preguntas comunes relacionadas con el uso de chapa metálica en la fabricación de automóviles.

¿Por qué se utilizan diferentes tipos de chapa en un mismo coche?

Los vehículos modernos requieren componentes con propiedades muy diversas. Se utilizan diferentes tipos de chapa (como acero al carbono, aluminio, acero inoxidable, aceros de doble fase y martensíticos) para optimizar el rendimiento, la seguridad, el peso y la resistencia a la corrosión en distintas partes de la estructura. Por ejemplo, se usan aceros de alta resistencia en zonas de impacto para proteger a los ocupantes, mientras que el aluminio se prefiere para paneles exteriores por su ligereza y resistencia a la corrosión.

¿Qué significa el calibre de la chapa?

El calibre es una medida del grosor de la chapa metálica. Es importante recordar que un número de calibre más bajo indica una chapa más gruesa, mientras que un número más alto corresponde a una chapa más fina. La elección del calibre depende de la aplicación específica: las chapas más finas son más fáciles de conformar, mientras que las más gruesas ofrecen mayor resistencia estructural.

¿Cómo afecta la chapa al peso del vehículo?

El material y el calibre de la chapa son determinantes en el peso total del vehículo. Materiales más ligeros como el aluminio o aceros de alta resistencia con menor espesor (manteniendo la rigidez) contribuyen significativamente a la reducción del peso. Esto es crucial para mejorar la eficiencia del combustible y el rendimiento dinámico del automóvil.

¿Por qué es importante la resistencia a la corrosión?

La resistencia a la corrosión es vital para la durabilidad a largo plazo del vehículo. La chapa está expuesta a la humedad, la sal de la carretera, y otros agentes corrosivos. Materiales o tratamientos como el acero inoxidable o la chapa galvanizada (recubierta de zinc) se utilizan específicamente en áreas propensas a la corrosión para prolongar la vida útil y mantener la integridad estructural del vehículo.

Conclusión

La chapa metálica es, sin duda, un material insustituible en la industria automotriz. Su versatilidad, combinada con las avanzadas técnicas de fabricación disponibles hoy en día, permite la creación de vehículos que son a la vez seguros, eficientes, duraderos y estéticamente atractivos. La correcta selección del tipo de chapa y el dominio de las técnicas de corte, conformado y unión son fundamentales para superar los desafíos de la fabricación moderna y construir los automóviles del futuro.
