CFD Aerodinámico: La Simulación que Moldea Autos

En el vertiginoso mundo del diseño automotriz y la competición, cada detalle cuenta. Las fuerzas invisibles que interactúan con un vehículo a altas velocidades, particularmente el aire, pueden determinar la diferencia entre la victoria y la derrota, o entre un coche eficiente y uno que no lo es. Comprender y manipular esta interacción es clave, y aquí es donde entra en juego una tecnología fundamental: la Dinámica de Fluidos Computacional, más conocida por sus siglas en inglés, CFD (Computational Fluid Dynamics).

El CFD aerodinámico es, en esencia, el estudio numérico del movimiento de fluidos, aplicado específicamente al comportamiento del aire (el fluido) interactuando con un objeto en movimiento, como un automóvil. Permite simular en un entorno virtual cómo fluye el aire alrededor de la carrocería, las alas y otros componentes de un vehículo. Esta simulación computarizada ofrece a los ingenieros una visión detallada de las presiones, velocidades y patrones de flujo del aire, información crucial para optimizar el diseño aerodinámico.

¿Por Qué Es Fundamental el CFD en el Diseño Automotriz?

Históricamente, el desarrollo aerodinámico dependía en gran medida de pruebas físicas en túneles de viento. Si bien los túneles de viento siguen siendo herramientas vitales para la validación final, el CFD se ha posicionado como un paso previo indispensable. Sus ventajas son múltiples:

• Eficiencia y Rapidez: Permite evaluar rápidamente numerosas iteraciones de diseño sin necesidad de construir maquetas físicas. Cambiar una forma o un ángulo es tan sencillo como modificar un modelo 3D en el software, algo impensable con maquetas físicas.
• Reducción de Costos: Disminuye la dependencia de las costosas pruebas en túneles de viento, especialmente en las etapas iniciales del diseño.
• Información Detallada: A diferencia de un túnel de viento que mide fuerzas y presiones en puntos específicos, el CFD proporciona información sobre el comportamiento del aire en *cada punto* del modelo simulado. Esto incluye visualizaciones del flujo, identificación de zonas de alta/baja presión, puntos de desprendimiento de la capa límite y la formación de vórtices.
• Análisis Complejos: La riqueza de datos generados permite realizar análisis muy complejos sobre el rendimiento aerodinámico, predecir la resistencia (drag), la sustentación (lift, o carga aerodinámica en coches), el ruido aerodinámico e incluso cargas estructurales inducidas por el aire.
• Estudio de Fenómenos Fundamentales: Permite a los ingenieros profundizar en el estudio de fenómenos complejos como la turbulencia o la transición de la capa límite, que son difíciles de observar y medir con precisión en pruebas físicas.

En resumen, el CFD es una herramienta poderosa que acelera el ciclo de diseño, reduce costos y proporciona una comprensión profunda de cómo el aire interactúa con el vehículo, permitiendo optimizar su rendimiento mucho antes de construir un prototipo físico.

¿Cómo Funciona una Simulación CFD?

El proceso de llevar a cabo una simulación de Dinámica de Fluidos Computacional es complejo y requiere hardware potente y software especializado. Se divide generalmente en tres etapas principales:

1. Preproceso

Esta es la fase de preparación. Comienza con el modelo digital en 3D del vehículo o del componente a analizar. Este modelo debe ser 'limpiado' y preparado para ser entendido por el software de CFD. Luego, se define el "campo fluido", que es el volumen de aire que rodea al objeto y que se va a simular. Imagina una gran caja virtual que encierra el coche.

El paso más crítico y a menudo el más laborioso del preproceso es el mallado. Consiste en dividir este volumen de aire (y la superficie del objeto) en millones, o incluso miles de millones, de pequeñas celdas discretas (pueden ser tetraedros, hexaedros u otras formas). La calidad y densidad de esta malla son cruciales para la precisión de los resultados. Se necesita una malla más fina (celdas más pequeñas) en áreas donde se esperan cambios rápidos en el flujo de aire, como cerca de la superficie del coche, en bordes afilados o en zonas donde se forman vórtices.

Finalmente, en esta etapa se configuran las condiciones de la simulación: se especifica el tipo de fluido (aire, en este caso), sus propiedades (densidad, viscosidad), la velocidad del vehículo (o del aire en el túnel virtual), las condiciones de contorno (cómo se comporta el aire en los límites de la caja virtual, por ejemplo, entrada y salida), y los modelos matemáticos que se usarán para representar fenómenos físicos complejos como la turbulencia.

2. Cálculo (Resolución)

Una vez que el modelo está mallado y configurado, el software de CFD entra en acción. Aquí es donde la potencia computacional es fundamental. El programa resuelve las ecuaciones matemáticas que describen el movimiento de los fluidos, principalmente las ecuaciones de Navier-Stokes, para *cada una* de las millones de celdas de la malla. Estas ecuaciones son no lineales y extremadamente difíciles de resolver analíticamente para geometrías complejas como un coche. Por lo tanto, el CFD utiliza métodos numéricos para encontrar soluciones aproximadas.

Este proceso es iterativo: el software comienza con una estimación inicial y refina progresivamente la solución hasta que alcanza un cierto nivel de convergencia (cuando los resultados dejan de cambiar significativamente entre iteraciones). Dependiendo de la complejidad del modelo, la densidad de la malla y la potencia del hardware (a menudo se usan clusters de ordenadores o supercomputadoras), esta fase puede tomar desde varias horas hasta varios días.

3. Postproceso

Una vez que el cálculo ha finalizado, la gran cantidad de datos generados (presión, velocidad, densidad, etc., en cada celda) debe ser interpretada. El postproceso es la fase de visualización y análisis de los resultados.

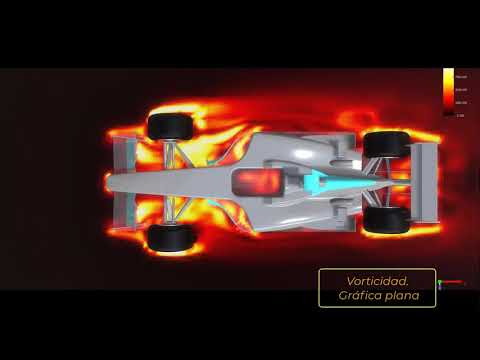

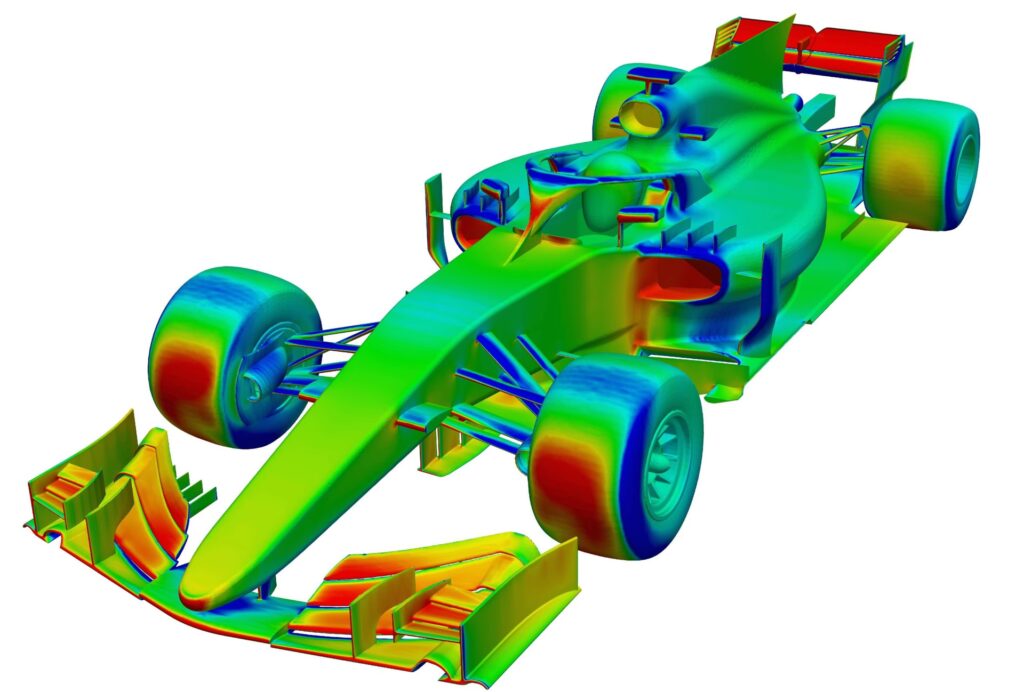

El software de postproceso permite a los ingenieros ver mapas de presión y velocidad sobre la superficie del vehículo, crear líneas de corriente para visualizar las trayectorias del aire, identificar zonas de desprendimiento o recirculación, cuantificar las fuerzas aerodinámicas (drag y downforce), y generar informes detallados. Esta visualización gráfica es increíblemente útil para comprender el comportamiento del aire y identificar áreas de mejora en el diseño.

El CFD en la Cima de la Competición: Fórmula 1

Si hay un ámbito donde la aerodinámica es absolutamente crucial, ese es la Fórmula 1. Cada milisegundo cuenta, y el rendimiento aerodinámico es un factor determinante. En la F1, el CFD es, junto al túnel de viento, una de las herramientas de desarrollo más importantes. Los equipos invierten millones en hardware y software de CFD de vanguardia y emplean grandes equipos de ingenieros dedicados a la simulación.

El uso del CFD en la F1 se intensificó a finales de los años 90 y principios de los 2000. Ha permitido a los equipos explorar configuraciones aerodinámicas radicalmente nuevas y optimizar el diseño de cada pequeño apéndice del monoplaza. Las regulaciones de la F1 a menudo limitan el tiempo de túnel de viento y la capacidad computacional para el CFD, en un intento por controlar los costos y la ventaja tecnológica, lo que subraya aún más su importancia.

Aunque la F1 empuja los límites de la simulación, los principios y procesos son los mismos que se aplican en el desarrollo de coches de calle, camiones, aviones o cualquier otra aplicación donde la interacción con fluidos sea relevante.

Aplicaciones Más Allá de la Aerodinámica Pura

Si bien la aerodinámica es el uso más conocido del CFD en automoción, los resultados de estas simulaciones pueden tener aplicaciones adicionales. Por ejemplo, las fuerzas y presiones que el aire ejerce sobre la carrocería pueden ser utilizadas como datos de entrada para simulaciones de análisis estructural. Esto permite a los ingenieros identificar puntos de alta tensión causados por la carga aerodinámica y diseñar refuerzos adecuados, asegurando la integridad estructural del vehículo a altas velocidades.

Además, el CFD se utiliza para simular flujos de fluidos en otras partes del coche, como el sistema de refrigeración (flujo de aire a través de radiadores), el sistema de admisión y escape del motor, o incluso el flujo de combustible.

Software de CFD Comúnmente Utilizado

Existen diversas suites de software para realizar simulaciones CFD, que varían en precio, complejidad y capacidades. Algunos de los más reconocidos en la industria automotriz y aeroespacial incluyen:

• ANSYS Fluent: Uno de los software comerciales más potentes y extendidos, conocido por su versatilidad y capacidades avanzadas.
• Star-CCM+: Otro software comercial líder, propiedad de Siemens, muy utilizado en la industria del transporte por su enfoque integrado de simulación.
• OpenFOAM: Un software de código abierto, lo que significa que es gratuito y personalizable. Aunque requiere un conocimiento más profundo de la línea de comandos, cuenta con una gran comunidad de usuarios y es muy potente.
• Otros como ANSYS CFX, Altair AcuSolve, o los módulos de CFD dentro de suites CAD/CAE más grandes como Siemens NX también son utilizados.

Ventajas y Desventajas del CFD

Como se puede ver, aunque el CFD es una herramienta extraordinariamente útil, no es una solución mágica. Sus resultados deben ser interpretados con cautela y, crucialmente, validados con datos del mundo real, ya sea de túneles de viento o de pruebas en pista.

CFD vs. Túnel de Viento: ¿Son Competencia o Complemento?

Es común preguntarse si el CFD reemplazará algún día por completo al túnel de viento. La respuesta, al menos por ahora y en el futuro previsible, es no. Son herramientas complementarias. El CFD es excelente para explorar un amplio abanico de ideas y optimizar formas en las etapas iniciales del diseño, proporcionando una visión detallada del flujo.

El túnel de viento, por otro lado, es fundamental para validar los resultados del CFD con mediciones físicas reales. Una maqueta en un túnel de viento experimenta las fuerzas aerodinámicas reales que el aire ejerce. La comparación de los datos de ambos métodos es vital para refinar tanto el diseño del coche como los modelos utilizados en las simulaciones de CFD. Las pruebas en pista son la validación final, demostrando cómo se comporta el vehículo en condiciones operativas reales.

Preguntas Frecuentes sobre el CFD Aerodinámico

¿Son los resultados del CFD siempre precisos?

Los resultados del CFD son una *aproximación* numérica. Su precisión depende enormemente de la calidad del modelo 3D, la densidad y calidad de la malla, los modelos matemáticos elegidos (especialmente los modelos de turbulencia) y la correcta configuración de las condiciones de contorno. Requieren validación con datos experimentales para confirmar su fiabilidad.

¿El CFD ha reemplazado a los túneles de viento?

No, son herramientas complementarias. El CFD es ideal para exploración y optimización temprana, mientras que el túnel de viento es crucial para la validación física de los diseños.

¿Cuánto tiempo lleva realizar una simulación CFD?

Varía enormemente. El preproceso (especialmente el mallado) puede llevar días o semanas para geometrías complejas. El cálculo puede durar desde horas hasta días, dependiendo del tamaño de la malla y la potencia computacional. El postproceso también requiere tiempo para analizar e interpretar los datos.

¿Se usa el CFD solo para coches de competición?

No, se utiliza ampliamente en el diseño de coches de calle para mejorar la eficiencia de combustible (reduciendo el drag), reducir el ruido del viento, optimizar la refrigeración del motor y los frenos, y mejorar la estabilidad a altas velocidades.

Conclusión

La Dinámica de Fluidos Computacional se ha consolidado como una herramienta indispensable en la industria automotriz moderna. Su capacidad para simular el intrincado baile del aire alrededor de un vehículo en un entorno virtual ha revolucionado el proceso de diseño, permitiendo a los ingenieros explorar ideas audaces, optimizar el rendimiento aerodinámico y mejorar la eficiencia de manera más rápida y rentable que nunca. Aunque no reemplaza la necesidad de pruebas físicas, el CFD es un pilar tecnológico que impulsa la innovación, desde el coche familiar más eficiente hasta el monoplaza de Fórmula 1 más rápido del mundo. Es una ventana digital a las fuerzas invisibles que dan forma a la experiencia de conducción.
