Los sensores inductivos son componentes fundamentales en el vasto universo de la automatización y el control, reconocidos principalmente por su capacidad única de detectar la presencia de objetos metálicos sin necesidad de entrar en contacto físico con ellos. Esta característica los convierte en herramientas indispensables en una amplia gama de aplicaciones, desde la maquinaria industrial de alta velocidad hasta sistemas más específicos dentro del sector automotriz.
Su funcionamiento se basa en principios electromagnéticos, lo que les otorga una robustez y confiabilidad notables, incluso en entornos de trabajo exigentes. Comprender cómo operan, cuántos cables requieren para su conexión y cuáles son sus principales ventajas y limitaciones es clave para seleccionarlos e implementarlos correctamente en cualquier proyecto donde la detección precisa de metales sea un requisito.
¿Cómo Funciona un Sensor Inductivo?
El principio detrás del funcionamiento de un sensor inductivo es fascinante y relativamente sencillo. En su núcleo, estos dispositivos poseen una superficie activa en su parte frontal que aloja un oscilador electrónico. Este oscilador es el encargado de generar un campo magnético de alta frecuencia que se proyecta hacia el exterior del sensor, generalmente en forma de un semicírculo.
La magia ocurre cuando un objeto metálico se introduce dentro de este campo magnético. La presencia del metal provoca una perturbación en el campo, debilitándolo o modificando sus características. El sensor es capaz de detectar esta alteración. La magnitud de la alteración está directamente relacionada con la distancia a la que se encuentra el objeto metálico y el tipo de metal. De esta forma, el sensor no solo detecta la presencia del objeto, sino que también puede determinar su proximidad.
Esta capacidad de detección sin contacto es una de sus mayores fortalezas, ya que reduce el desgaste mecánico, permite operar a altas velocidades y es ideal para detectar objetos delicados o en movimiento constante. La distancia a la que un sensor inductivo puede detectar un objeto varía según el modelo y las condiciones, típicamente oscilando entre 0,5 y 50 milímetros.
Un concepto importante asociado a estos sensores es la frecuencia de conmutación. Este valor indica el número máximo de detecciones o acciones que el sensor puede activar por segundo. Las frecuencias de conmutación suelen ser muy altas, a menudo entre varios centenares y varios miles de conmutaciones por segundo, lo que los hace perfectos para procesos de producción rápidos o para la supervisión en tiempo real, como se podría requerir en un sistema de control de nivel en un depósito.
Cables y Conexión: Entendiendo los Tipos de Salida

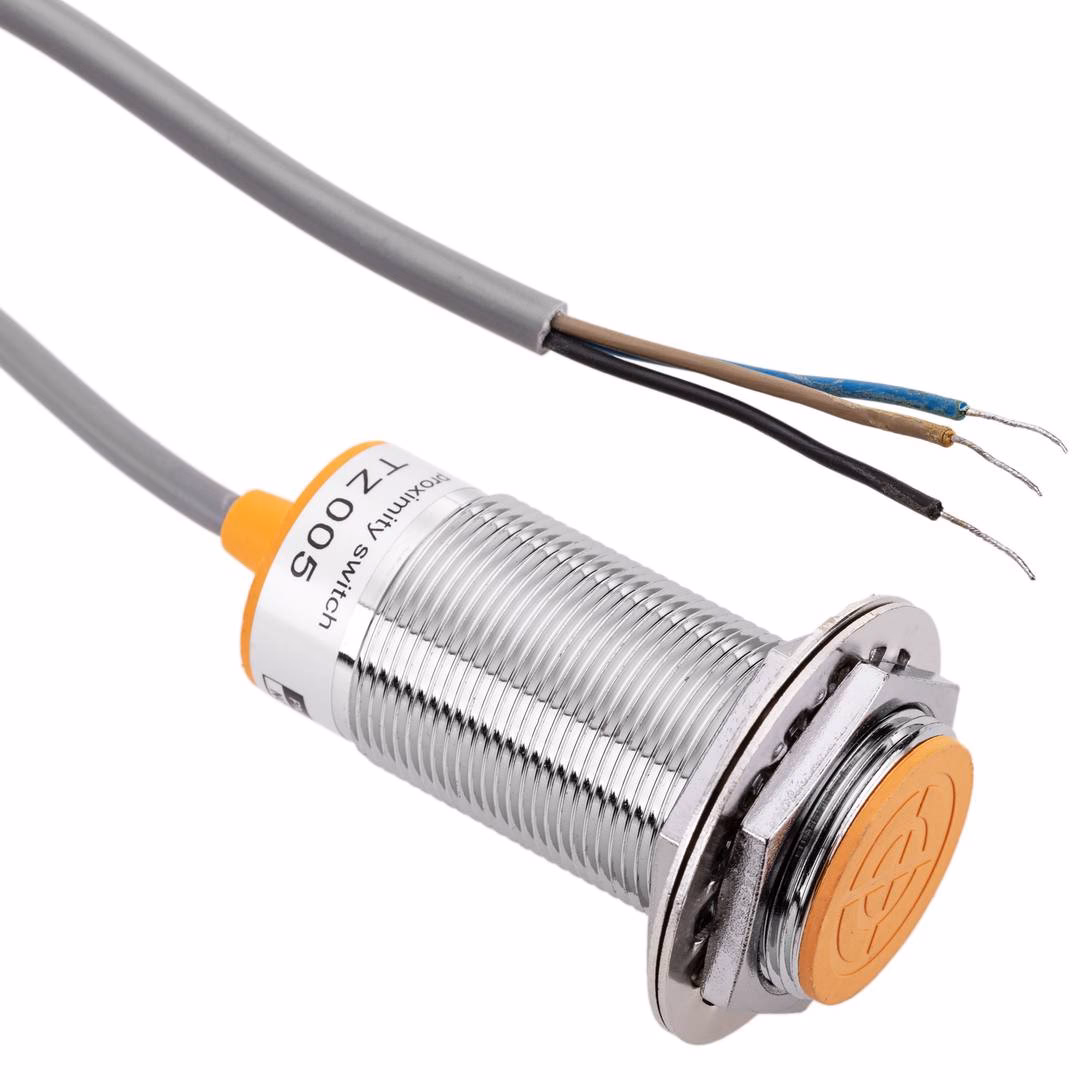

Cuando hablamos de la conexión eléctrica de los sensores inductivos, es común encontrar configuraciones específicas dependiendo del tipo de salida que ofrecen. La información proporcionada indica que los sensores con salida PNP o NPN están diseñados para operar con corriente continua (CC) y requieren una configuración de 3 cables.
Estos 3 cables cumplen funciones muy claras:
- El primer cable se destina a la conexión de la alimentación positiva (+Vs).
- El segundo cable es el de salida, por donde el sensor emite la señal indicando la detección de un objeto metálico. La naturaleza de esta señal (si proporciona voltaje positivo o negativo al activarse) dependerá de si la salida es PNP o NPN.
- El tercer cable se conecta al retorno o 0 V (comúnmente tierra o negativo de la fuente de alimentación).
Esta configuración de 3 cables es estándar para muchos sensores de proximidad y facilita su integración en sistemas de control que trabajan con lógica positiva (PNP) o negativa (NPN). Aunque existe la mención de sensores inductivos de dos hilos, la información proporcionada no detalla su funcionamiento ni conexión, por lo que nos enfocaremos en la configuración de 3 cables como la descrita.
Ventajas y Desventajas de los Sensores Inductivos
Como toda tecnología, los sensores inductivos presentan una serie de características que los hacen ideales para ciertas aplicaciones, así como limitaciones que deben ser consideradas. Su principal fortaleza, como ya mencionamos, es su capacidad para detectar materiales metálicos, tanto ferrosos como no ferrosos, de manera fiable y sin contacto.
Analicemos sus pros y contras en detalle:
| Ventajas | Desventajas |
|---|---|
| Detección sin contacto: Evita el desgaste mecánico y permite altas velocidades. | Sólo detecta materiales metálicos: No son útiles para detectar plástico, vidrio u otros materiales no metálicos. |
| Alta velocidad de respuesta: Capaces de detectar eventos que ocurren muy rápidamente. | Rango de detección limitado: Su alcance efectivo es relativamente corto (milímetros). |
| Robustez y durabilidad: Diseñados para operar en entornos industriales difíciles. | Interferencia electromagnética: Pueden ser susceptibles a campos magnéticos externos intensos, aunque existen modelos resistentes. |
| Facilidad de instalación y configuración: Su puesta en marcha suele ser sencilla. | Bajo mantenimiento: Requieren poca o ninguna intervención una vez instalados. |
Es evidente que sus ventajas los posicionan como una excelente opción para tareas de detección de metales en condiciones exigentes. Sin embargo, su limitación a materiales metálicos y su rango de detección relativamente corto significan que no son una solución universal y deben elegirse adecuadamente según la aplicación.
Aplicaciones Comunes de los Sensores Inductivos
Dada su especialización en la detección de metales, los sensores inductivos encuentran su lugar en una vasta cantidad de escenarios, principalmente dentro de la automatización industrial. Su fiabilidad y velocidad los hacen ideales para tareas repetitivas y de alta precisión. Algunas de las aplicaciones más frecuentes incluyen:
- Detección de piezas en líneas de montaje: Verificación de la presencia o ausencia de componentes metálicos a medida que avanzan en una cinta transportadora.
- Detección de posición en maquinaria automatizada: Determinar la posición exacta de una parte móvil de una máquina.
- Detección de presencia en sistemas de transporte y logística: Confirmar si un objeto metálico está en una ubicación específica.
- Detección de revoluciones en sistemas de engranajes: Contar el número de rotaciones de un eje metálico (aplicable en ciertos sistemas automotrices, como la lectura de velocidad).
- Detección de herramientas en centros de mecanizado (CNC): Verificar si una herramienta metálica está correctamente colocada o presente.
- Detección de chapa en punzonadoras: Asegurar que el material metálico está en posición antes de realizar una operación.
- Detección de piezas metálicas en la industria metalmecánica: Control de procesos que involucran la manipulación de metales.
- Posicionamiento de piezas en procesos de estampado y soldadura: Confirmar que las piezas metálicas están alineadas antes de ser estampadas o soldadas.
Aunque la fuente se centra mayormente en ejemplos industriales, la detección de revoluciones en sistemas de engranajes o la supervisión en un depósito de gasolina (mencionada como ejemplo de supervisión en tiempo real) sugieren su relevancia también en el sector automotriz, típicamente para detectar la posición o velocidad de componentes metálicos rotatorios como el cigüeñal, el árbol de levas o las ruedas dentadas.
Consideraciones al Elegir un Sensor Inductivo
Seleccionar el sensor inductivo correcto es crucial para garantizar el rendimiento y la fiabilidad del sistema. Varios factores deben ser cuidadosamente evaluados:
Tipo de Objeto a Detectar
La regla de oro es que los sensores inductivos son para metales. Si su aplicación involucra la detección de materiales no metálicos, deberá considerar otras tecnologías como sensores capacitivos o ultrasónicos.
Entorno de Trabajo
Estos sensores son robustos y pueden soportar condiciones adversas como altas temperaturas, humedad, vibraciones y contaminantes comunes en entornos industriales. Sin embargo, un factor crítico a considerar es la presencia de fuertes campos magnéticos, por ejemplo, generados por corrientes de soldadura. Estos campos pueden causar falsas detecciones. Para tales casos, existen modelos de sensores inductivos diseñados específicamente para ser resistentes a campos magnéticos.
Distancia de Detección Requerida
Cada sensor inductivo tiene un rango de detección óptimo. Es vital determinar la distancia exacta a la que necesita detectar el objeto metálico y seleccionar un sensor cuyo rango cubra esta necesidad. Las hojas de datos de los fabricantes proporcionan varios parámetros de distancia:
- Alcance Nominal (Sn): Es un valor ideal, teórico, que no considera tolerancias de fabricación ni influencias externas. Es una referencia base.
- Alcance Real (Sr): Medido bajo condiciones estándar de tensión y temperatura. Debe estar entre el 90% y el 110% del Alcance Nominal (0,9Sn < Sr < 1,1Sn).
- Alcance Útil (Su): Medido dentro de los límites operativos de temperatura y tensión de alimentación. Debe estar entre el 90% y el 110% del Alcance Real (0,9Sr < Su < 1,1Sr).
- Alcance de Trabajo (Sa): Esta es la distancia garantizada para el servicio del sensor bajo cualquier condición operativa admisible. Se encuentra entre el 0% y el 81% del Alcance Nominal (0 < Sa < 0,9Sn). Al diseñar un sistema, se debe trabajar siempre dentro del Alcance de Trabajo (Sa) para asegurar la máxima fiabilidad.
Influencia del Material Detectado
Los sensores inductivos no responden de la misma manera a todos los tipos de metales. Su distancia de detección se ve afectada por el material específico del objeto. La distancia nominal (Sn) suele estar especificada para un material de referencia, típicamente acero dulce (como ST37, según la norma EN 60947-5-2). Para otros materiales (aluminio, cobre, latón, etc.), la distancia de detección real será menor.
Los fabricantes suelen proporcionar una tabla de Factor de Corrección. Para determinar la distancia de detección para un material distinto al de referencia, se multiplica el Alcance Nominal (Sn) por el factor de corrección correspondiente a ese material. Por ejemplo, si un sensor tiene un Sn de 10 mm para acero y el factor de corrección para aluminio es 0.5, la distancia de detección para un objeto de aluminio será aproximadamente 5 mm.
Tener en cuenta estos factores de corrección es esencial para evitar fallos en la detección, especialmente cuando se trabaja con metales no ferrosos o aleaciones.
Preguntas Frecuentes sobre Sensores Inductivos
¿Cuántos cables necesita un sensor inductivo?
Los sensores inductivos con salida tipo PNP o NPN, que operan con corriente continua (CC), típicamente requieren 3 cables para su conexión: uno para la alimentación positiva (+Vs), uno para la señal de salida y uno para el retorno o 0 V.
¿Cómo detectan los sensores inductivos la presencia de objetos?
Utilizan un oscilador interno para generar un campo magnético. Cuando un objeto metálico entra en este campo, lo perturba, lo que el sensor detecta para indicar la presencia del objeto sin contacto físico.
¿Qué tipo de materiales pueden detectar estos sensores?
Los sensores inductivos están diseñados específicamente para detectar materiales metálicos, tanto ferrosos (como acero o hierro) como no ferrosos (como aluminio, cobre o latón).
¿Cuál es la principal ventaja de usar un sensor inductivo?
Su principal ventaja es la detección de objetos metálicos de forma sin contacto, lo que permite altas velocidades de operación, reduce el desgaste y les otorga gran durabilidad en entornos industriales.
¿Pueden los campos magnéticos externos afectar a un sensor inductivo?
Sí, los campos magnéticos externos intensos pueden causar interferencia y potencialmente generar falsas señales. Sin embargo, existen modelos especiales diseñados para ser resistentes a este tipo de interferencias.
En resumen, los sensores inductivos son componentes robustos y confiables, esenciales para la detección sin contacto de metales en una multitud de aplicaciones, desde la línea de producción más exigente hasta sistemas de detección específicos en vehículos. Su correcta selección, considerando el tipo de material, el entorno y la distancia de detección, es clave para aprovechar al máximo sus capacidades y garantizar la eficiencia y seguridad de cualquier sistema de automatización.
