Cuando piensas en un automóvil moviéndose, es natural que lo primero que te venga a la mente sea el motor. Y sí, el motor es fundamental, es el generador de la potencia. Sin embargo, esa potencia generada debe ser transferida de manera eficiente a las ruedas para que el vehículo pueda desplazarse. Aquí es donde entra en juego un conjunto de componentes vitales conocido como la cadena cinemática o, en algunos contextos, el tren de transmisión.
La cadena cinemática es, en esencia, el sistema que se encarga de tomar la energía mecánica producida por el motor y transmitirla a las ruedas que impulsan el vehículo. Es un conjunto complejo y coordinado de piezas que trabajan juntas para permitir que tu coche acelere, desacelere y cambie de dirección. Entender la cadena cinemática es clave para comprender cómo funciona realmente un automóvil y por qué el mantenimiento de estos componentes es tan crucial.
Componentes Clave de la Cadena Cinemática
La cadena cinemática no es una sola pieza, sino un sistema compuesto por varios elementos interconectados, cada uno con una función específica. Aunque la configuración exacta puede variar según el tipo de vehículo y su diseño (como la ubicación del motor y las ruedas motrices), los componentes principales suelen incluir:
Embrague o Convertidor de Par
Justo después del motor, encontramos el mecanismo que permite conectar o desconectar el motor de la transmisión. En vehículos con transmisión manual, esta función la cumple el embrague. Permite al conductor interrumpir momentáneamente la transferencia de potencia para cambiar de marcha sin detener el motor. En vehículos con transmisión automática, esta función la realiza un convertidor de par, que utiliza fluido hidráulico para transmitir la potencia de forma suave, permitiendo que el motor gire incluso cuando el vehículo está detenido.
Caja de Cambios (Transmisión)
La caja de cambios o transmisión es uno de los componentes más importantes. Su función principal es modificar la relación de par y velocidad entre el motor y las ruedas. El motor tiene un rango de revoluciones óptimo para generar potencia, pero las necesidades de velocidad y fuerza en las ruedas varían enormemente (desde arrancar desde cero hasta circular a alta velocidad). La transmisión, mediante un conjunto de engranajes, permite seleccionar diferentes 'marchas' o relaciones, adaptando la potencia del motor a las necesidades de conducción en cada momento. Puede ser manual, automática, automatizada (robotizada) o de variación continua (CVT).
Árbol de Transmisión (o Cardán)
En vehículos donde el motor y las ruedas motrices no están en el mismo eje (comúnmente en vehículos de tracción trasera o total con motor delantero), se necesita un árbol de transmisión. Este eje largo y rotatorio, a menudo llamado cardán, conecta la caja de cambios con el diferencial. Está diseñado para transmitir el par motor a pesar de las variaciones en el ángulo y la distancia causadas por el movimiento de la suspensión.
Diferencial
El diferencial es una maravilla de la ingeniería mecánica. Su función principal es permitir que las ruedas motrices giren a diferentes velocidades, algo esencial al tomar una curva. Cuando un vehículo gira, la rueda exterior recorre una distancia mayor que la interior en el mismo tiempo, por lo tanto, debe girar más rápido. El diferencial reparte el par motor entre las ruedas del eje motriz, permitiendo esta diferencia de velocidad. También suele reducir la velocidad de giro final antes de llegar a las ruedas.
Palieres (Semiejes)
Desde el diferencial, la potencia se transmite a las ruedas a través de los palieres o semiejes. Estos ejes conectan el diferencial con las ruedas motrices. En vehículos con suspensión independiente, los palieres suelen incorporar juntas homocinéticas (CV joints) en ambos extremos. Estas juntas son cruciales porque permiten que los palieres transmitan el par motor de manera constante y uniforme a las ruedas, incluso cuando estas se mueven verticalmente debido a la suspensión o giran para cambiar de dirección.
Ruedas Motrices
Finalmente, la potencia llega a las ruedas motrices, que son las que, al girar, impulsan el vehículo hacia adelante o hacia atrás. La forma en que la potencia se distribuye a las ruedas define el tipo de tracción del vehículo.
Tipos de Cadenas Cinemáticas (Tipos de Tracción)
La configuración de la cadena cinemática determina si un vehículo tiene tracción delantera, trasera o total. Cada tipo tiene sus propias características, ventajas y desventajas:
Tracción Delantera (FWD - Front-Wheel Drive)
En un vehículo de tracción delantera, el motor, la caja de cambios y el diferencial (a menudo integrados en una unidad llamada transeje) se encuentran en la parte delantera del vehículo, y la potencia se envía exclusivamente a las ruedas delanteras. Este es el diseño más común en coches modernos de tamaño pequeño y mediano debido a su eficiencia, menor peso, mayor espacio interior (ya que no requiere árbol de transmisión largo) y mejor tracción en condiciones de baja adherencia (nieve, lluvia) debido al peso del motor sobre las ruedas motrices.
Tracción Trasera (RWD - Rear-Wheel Drive)
En un vehículo de tracción trasera, el motor suele estar en la parte delantera, la caja de cambios detrás del motor, un árbol de transmisión largo recorre la parte inferior del vehículo y un diferencial trasero envía la potencia a las ruedas traseras. Este diseño es tradicionalmente utilizado en coches deportivos, sedanes de lujo y vehículos comerciales (camiones, furgonetas). Ofrece una distribución de peso más equilibrada, mejor manejo deportivo (especialmente en aceleración y curvas) y la capacidad de soportar motores más potentes sin comprometer la dirección (ya que las ruedas delanteras solo dirigen, no impulsan).

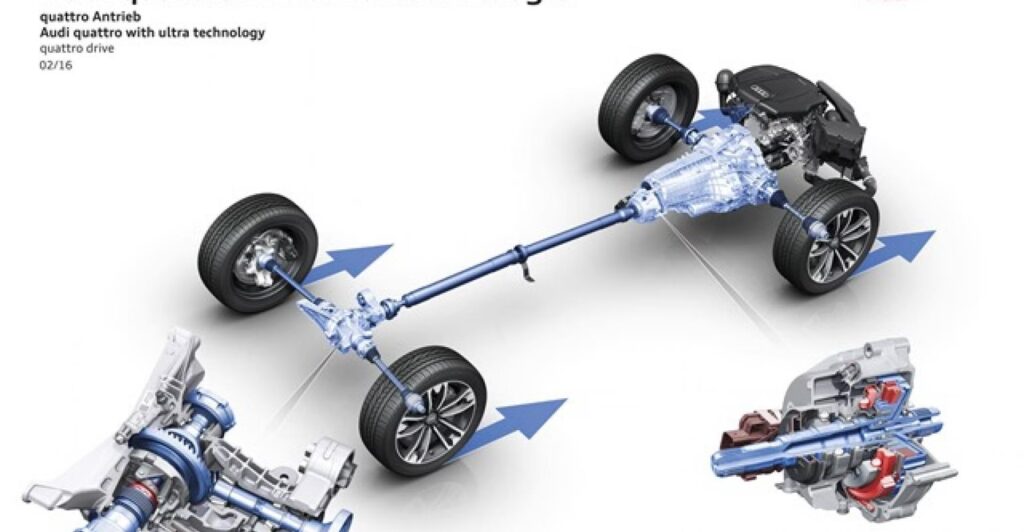

Tracción Total (AWD - All-Wheel Drive)
Un vehículo con tracción total envía potencia a las cuatro ruedas simultáneamente. Existen diferentes sistemas, desde los que distribuyen la potencia de forma permanente a los que la envían a las ruedas traseras (o delanteras) solo cuando detectan pérdida de adherencia. Los sistemas AWD modernos suelen utilizar diferenciales centrales (o acoplamientos viscosos/electrónicos) para gestionar la distribución de par entre los ejes delantero y trasero. Ofrecen una tracción superior en una amplia variedad de condiciones (carreteras mojadas, nevadas, superficies irregulares) y mejor estabilidad. Sin embargo, suelen ser más complejos, pesados y costosos, y pueden consumir ligeramente más combustible.
Tracción a las Cuatro Ruedas (4WD - Four-Wheel Drive)
Aunque a menudo se confunde con AWD, el término 4WD suele referirse a sistemas diseñados para uso todoterreno. Estos sistemas a menudo permiten al conductor seleccionar entre 2WD y 4WD (alta o baja relación) y pueden tener bloqueos de diferencial para garantizar que el par se envíe a las ruedas con tracción, incluso si otras están en el aire. Son robustos y están pensados para superar obstáculos severos, no necesariamente para mejorar el rendimiento en carretera.
Importancia y Mantenimiento de la Cadena Cinemática
La cadena cinemática es vital para el funcionamiento de cualquier vehículo. Un fallo en cualquiera de sus componentes puede dejar el coche inmovilizado o afectar gravemente su rendimiento, seguridad y eficiencia. El mantenimiento regular es crucial e incluye:
- Cambio de aceite o fluido de la transmisión según el manual del fabricante.
- Revisión y cambio del fluido del diferencial.
- Inspección de los palieres, juntas homocinéticas y guardapolvos (fuelles de goma) en busca de daños o fugas.
- Revisión del estado del embrague (en transmisiones manuales).
- Inspección del árbol de transmisión (si aplica) y sus juntas universales.
Ignorar el mantenimiento puede llevar a un desgaste prematuro, ruidos extraños, vibraciones y, en última instancia, reparaciones muy costosas.
Tabla Comparativa de Tipos de Tracción
| Característica | Tracción Delantera (FWD) | Tracción Trasera (RWD) | Tracción Total (AWD) |
|---|---|---|---|
| Complejidad | Relativamente simple | Moderada | Alta |
| Costo | Menor | Moderado | Mayor |
| Peso | Menor | Moderado | Mayor |
| Espacio Interior | Mayor (sin túnel central grande) | Menor (túnel central para árbol) | Menor (túnel central para árbol) |
| Tracción en Nieve/Lluvia | Buena (peso sobre ruedas motrices) | Menor (puede tender a sobrevirar) | Excelente |
| Comportamiento Deportivo | Menor (subviraje en límite) | Excelente (equilibrio, sobreviraje controlable) | Muy bueno (alta adherencia) |
| Eficiencia de Combustible | Generalmente mayor | Moderada | Generalmente menor |
| Uso Común | Coches compactos y medianos | Coches deportivos, sedanes grandes, vehículos comerciales | SUVs, sedanes de gama alta, deportivos |
Preguntas Frecuentes sobre la Cadena Cinemática
¿Es lo mismo cadena cinemática que tren motriz?
A menudo se usan indistintamente, pero técnicamente, el tren motriz (powertrain) incluye el motor, mientras que la cadena cinemática (drivetrain) se refiere específicamente a los componentes que transmiten la potencia *desde* el motor *hasta* las ruedas (embrague/convertidor, transmisión, árboles, diferenciales, palieres).
¿Cómo sé si mi cadena cinemática tiene un problema?
Los síntomas comunes incluyen ruidos extraños (zumbidos, clics, gruñidos) al acelerar o girar, vibraciones, dificultad para cambiar de marcha (en manuales), tirones, fugas de fluidos bajo el coche, olores a quemado (especialmente del embrague o fluidos sobrecalentados).
¿Qué es un diferencial autoblocante?
Un diferencial autoblocante (LSD - Limited Slip Differential) es una mejora sobre un diferencial estándar. Limita la diferencia de velocidad entre las ruedas de un mismo eje, enviando más par a la rueda con mayor tracción. Mejora el rendimiento deportivo y la capacidad de tracción en superficies resbaladizas, evitando que una rueda patine sin control.
¿Afecta la cadena cinemática al consumo de combustible?
Sí. La eficiencia de cada componente (transmisión, diferenciales) y el peso y complejidad del sistema de tracción (FWD vs AWD) influyen directamente en la cantidad de energía que se pierde en la transmisión, afectando el consumo final de combustible.
¿Cuál es la vida útil de los componentes de la cadena cinemática?
Con un mantenimiento adecuado y un uso normal, componentes como la transmisión o los diferenciales pueden durar cientos de miles de kilómetros. Sin embargo, el embrague (en manuales) es un componente de desgaste que eventualmente necesitará ser reemplazado, y las juntas homocinéticas pueden fallar prematuramente si sus guardapolvos se rompen y pierden lubricación.
En conclusión, la cadena cinemática es un sistema complejo pero fascinante y absolutamente esencial para el funcionamiento de tu vehículo. Entender sus componentes y la importancia de su mantenimiento te ayudará a cuidar mejor tu coche y a disfrutar de una conducción segura y eficiente.
